KÄYTTÖOHJE SB 2E 1100 RV AEG

Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö, Todistus CE-standardinmukaisuudesta, Verkkoliitäntä, Huolto, Symbolit Lue ja säilytö! Suomi

Kuormittamaton kierrosluku 2. vaihde 0-3000 min

Kuormitettu kierrosluku 1. vaihde 0-680 min

Kuormitettu kierrosluku 2. vaihde 0-2000 min

Kuormitettu iskutaajuus maks. 38000 min

Iskutaajuus maks. 57000 min

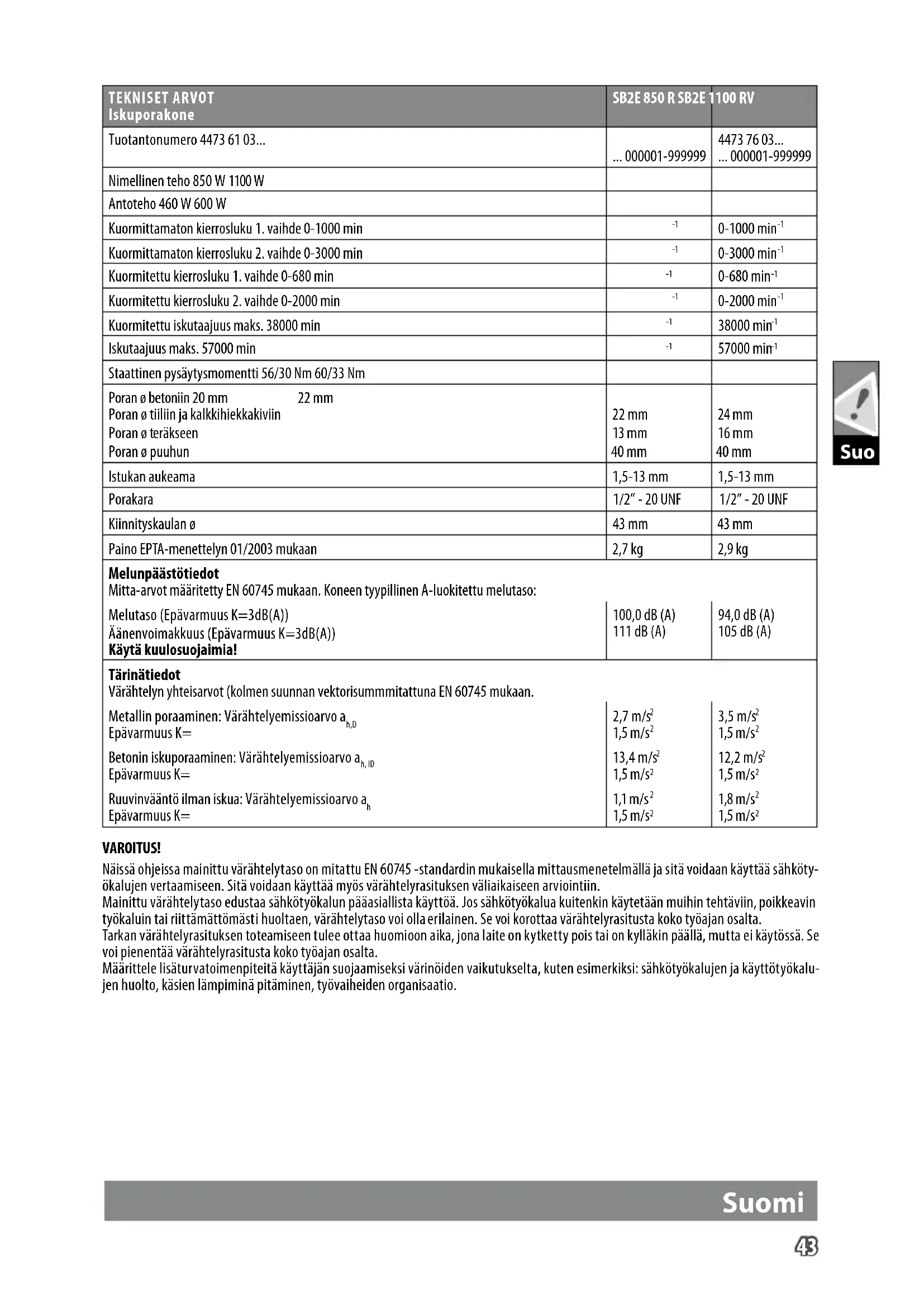

Staattinen pysäytysmomentti 56/30 Nm 60/33 Nm Poran ø betoniin 20 mm 22 mm Poran ø tiiliin ja kalkkihiekkakiviin 22 mm 24 mm Poran ø teräkseen 13 mm 16 mm Poran ø puuhun 40 mm 40 mm Istukan aukeama 1,5-13 mm 1,5-13 mm Porakara 1/2” - 20 UNF 1/2” - 20 UNF Kiinnityskaulan ø 43 mm 43 mm Paino EPTA-menettelyn 01/2003 mukaan 2,7 kg 2,9 kg Melunpäästötiedot Mitta-arvot määritetty EN 60745 mukaan. Koneen tyypillinen A-luokitettu melutaso: Melutaso (Epävarmuus K=3dB(A)) Äänenvoimakkuus (Epävarmuus K=3dB(A)) Käytä kuulosuojaimia! 100,0 dB (A) 111 dB (A) 94,0 dB (A) 105 dB (A) Tärinätiedot Värähtelyn yhteisarvot (kolmen suunnan vektorisummmitattuna EN 60745 mukaan. Metallin poraaminen: Värähtelyemissioarvo a h,D Epävarmuus K= 2,7 m/s

Betonin iskuporaaminen: Värähtelyemissioarvo a h, ID Epävarmuus K= 13,4 m/s

Ruuvinvääntö ilman iskua: Värähtelyemissioarvo a

Epävarmuus K= 1,1 m/s

VAROITUS! Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 -standardin mukaisella mittausmenetelmällä ja sitä voidaan käyttää sähköty- ökalujen vertaamiseen. Sitä voidaan käyttää myös värähtelyrasituksen väliaikaiseen arviointiin. Mainittu värähtelytaso edustaa sähkötyökalun pääasiallista käyttöä. Jos sähkötyökalua kuitenkin käytetään muihin tehtäviin, poikkeavin työkaluin tai riittämättömästi huoltaen, värähtelytaso voi olla erilainen. Se voi korottaa värähtelyrasitusta koko työajan osalta. Tarkan värähtelyrasituksen toteamiseen tulee ottaa huomioon aika, jona laite on kytketty pois tai on kylläkin päällä, mutta ei käytössä. Se voi pienentää värähtelyrasitusta koko työajan osalta. Määrittele lisäturvatoimenpiteitä käyttäjän suojaamiseksi värinöiden vaikutukselta, kuten esimerkiksi: sähkötyökalujen ja käyttötyökalu- jen huolto, käsien lämpiminä pitäminen, työvaiheiden organisaatio. Suomi44 English Suo VAROITUS! Lue kaikki, myös annetut turvallisuus- määräykset ja käyttöohjeet. Turvallisuusohjeiden noudatta- misen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. PORAKONEIDEN TURVALLISUUSOHJEET Käytä kuulonsuojaimia iskuporattaessa. Melulle altistumi- nen voi heikentää kuuloa. Käytä koneen mukana toimitettua apukahvaa. Koneen hallinnan menetys saattaa aiheuttaa henkivahinkoja. Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa saattaisit osua piilossa olevaan säh- köjohtoon tai sahan omaan sähköjohtoon. Leikkaustyökalun yhteys jännitteelliseen johtoon saattaa tehdä laitteen metalliset osat jännitteellisíksi ja aiheuttaa sähköiskun. RUUVAAJAN TURVALLISUUSOHJEET Pitele laitteesta kiinni sen eristetyistä kahvoista suorit- taessasi töitä, joiden aikana ruuvi saattaa osua piilossa oleviin sähköjohtoihin tai omaan liitäntäjohtoon. Ruuvin kosketus jännitteelliseen johtoon saattaa tehdä laitteen metallio- sat jännitteellisiksi ja aiheuttaa sähköiskun. Täydentäviä turvallisuusmääräyksiä ja työskentelyohjeita Käytä suojavarusteita. Käytä aina suojalaseja käyttäessäsi konetta. Suosittelemme suojavarusteiden käyttöä, näihin kuuluvat pölysuo- janaamari, työkäsineet, tukevat, luistamattomat jalkineet, kypärä ja kuulosuojukset. Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina taaksesi. Terveydellisiä vaaroja aiheuttavien materiaalien (esim. asbestin) työstäminen on kielletty. Varo seinään, kattoon tai lattiaan porattaessa osumasta sähkö- johtoon, kaasu- ja vesijohtoihin. Varmista työstökappaleesi kiinnityslaitteella paikalleen. Varmist- amattomat työstökappaleet saattavat aiheuttaa vakavia vammoja ja vaurioita. Jos käytetty työkalu juuttuu kiinni, sammuta laite heti! Älä kytke laitetta uudelleen päälle työkalun ollessa vielä kiinni juuttuneena, koska tästä saattaa aiheutua voimakas takaisku. Selvitä työkalun juuttumisen syy ja poista syy turvallisuusmääräyksiä noudattaen. Mahdollisia syitä saattavat olla:

• työkalun vinoutuminen työstökappaleessa

• Työstettävän materiaalin läpimeno

• sähkötyökalun ylikuormitus Älä tartu käynnissä olevan koneen työosiin. Käytetty työkalu saattaa kuumeta käytön aikana. VAROITUS! Palovamman vaara

• työkalua vaihdettaessa

• laitetta pois laskettaessa Lastuja tai puruja ei saa poistaa koneen käydessä. Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä.

TARKOITUKSENMUKAINEN KÄYTTÖ

Elektronista iskuporaa/ruuvinväännintä voidaan käyttää porauk- seen, iskuporaukseen, ruuvinvääntöön ja kierteytykseen. TODISTUS CESTANDARDINMUKAISUUDESTA Vakuutamme täten olevamme yksin vastuussa siitä, että kohdassa “Tekniset tiedot“ kuvattu tuote vastaa kaikkia direktiivien merki- tyksellisiä säädöksiä: 2011/65/EU (RoHS) 2014/30/EU 2006/42/EY ja seuraavia yhdenmukaistettuja standardeja on käytetty. EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Winnenden, 2017-09-25 Alexander Krug / Managing Director Valtuutettu kokoamaan tekniset dokumentit. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany VERKKOLIITÄNTÄ Ulkokäytössä olevat pistorasiat on varustettava vikavirta-suo- jakytkimillä (FI, RCD PRCD) sähkölaitteistosi asennusmääräyksen mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä ulkopistorasiaan ja neuvottele asiasta sähköasentajasi kanssa. Yhdistä ainoastaan yksivaiheiseen vaihtovirtaan, jonka verkko- jännite on sama kuin tyyppikilvessä ilmoitettu. Myös liittäminen maadoittamattomiin pistorasioihin on mahdollista, sillä rakenne vastaa turvallisuusluokkaa II. Varmista, että kone on sammutettu ennen kytkemistä sähköver- kkoon. HUOLTO Pidä moottorin ilmanottoaukot puhtaina. Enimmäkseen iskuporauksessa käytetyn porakoneen istukka on puhdistettava säännöllisesti. Pölyn poistamiseksi istukasta, kone pidetään pystyasennossa, istukka alaspäin suunnattuna ja istukka avataan ja suljetaan kokonaan useita kertoja. Näin istukkaan kerääntynyt pöly irtoaa ja putoaa alas. On suositeltavaa, että kiristysleuat porauksineen puhdistetaan säännöllisesti puhdistu- saineella (osanumero 4932 6217 19). Jos verkkoliitäntäjohto on vioittunut, niin huoltopalvelun täytyy vaihtaa se uuteen, koska vain heillä on tähän tarvittavat erikois- työkalut. Suomi45 English Suo Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käyttöohjees- sa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpa- nopiirustuksen ilmoittamalla arvokilven numeron seuraavasta osoitteesta: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany. SYMBOLIT HUOMIO! VAROITUS! VAARA! Irrota aina pistotulppa seinäkoskettimesta ennen konee- seen tehtäviä toimempiteitä. Lue käyttöohjeet huolelleisesti, ennen koneen käynni- stämistä. Lisälaite - Ei sisälly vakiovarustukseen, saatavana lisätervikkeena. Sähkölaitteita ei saa hävittää yhdessä kotitalousjätteiden kanssa. Sähkö- ja elektroniset laitteet tulee kerätä erik- seen ja toimittaa kierrätysliikkeeseen ympäristöystävälli- stä hävittämistä varten. Pyydä paikallisilta viranomaisilta tai alan kauppiaaltasi tarkemmat tiedot kierrätyspisteistä ja keräyspaikoista. Suojaluokan II sähkötyökalu. Sähkötyökalu. jonka sähköiskunsuojaus ei ole riippuvainen ainoastaan peruseristyksestä, vaan myös siitä, että käytetään lisätur- vatoimia, kuten kaksinkertaista eristystä tai vahvistettua eristystä. CE-merkki UkrSEPRO -vaatimustenmukaisuusmerkki. EurAsian-vaatimustenmukaisuusmerkki. Suomi46 English
