HASZNÁLATI ÚTMUTATÓ SB 2E 1100 RV AEG

Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat, Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok Olvassa el és őrizze meg Magyar

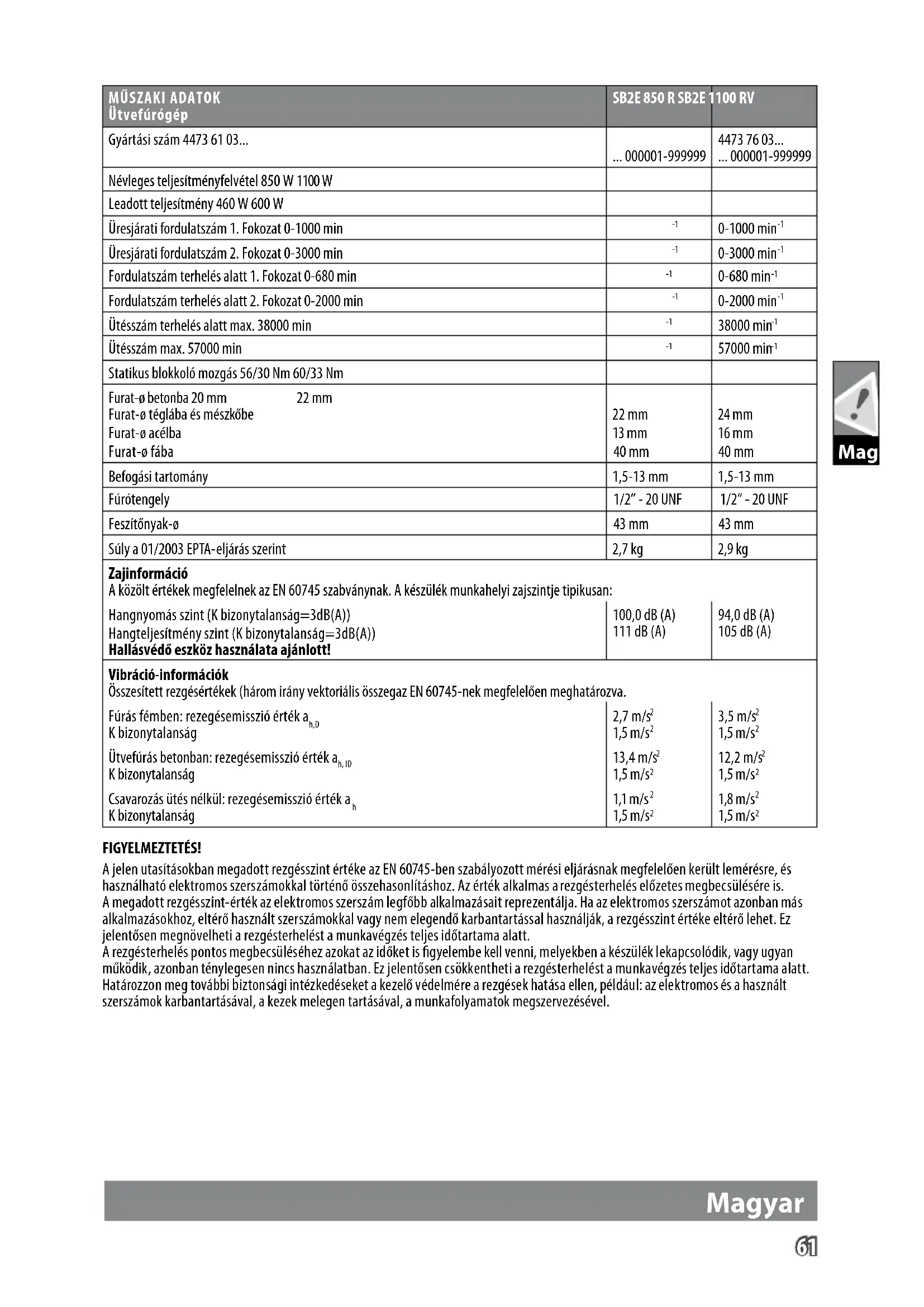

Ütvefúrógép SB2E 850 R SB2E 1100 RV Gyártási szám 4473 61 03... ... 000001-999999

... 000001-999999 Névleges teljesítményfelvétel 850 W 1100 W Leadott teljesítmény 460 W 600 W Üresjárati fordulatszám 1. Fokozat 0-1000 min

Üresjárati fordulatszám 2. Fokozat 0-3000 min

Fordulatszám terhelés alatt 1. Fokozat 0-680 min

Fordulatszám terhelés alatt 2. Fokozat 0-2000 min

Ütésszám terhelés alatt max. 38000 min

Ütésszám max. 57000 min

Statikus blokkoló mozgás 56/30 Nm 60/33 Nm Furat-ø betonba 20 mm 22 mm Furat-ø téglába és mészkőbe 22 mm 24 mm Furat-ø acélba 13 mm 16 mm Furat-ø fába 40 mm 40 mm Befogási tartomány 1,5-13 mm 1,5-13 mm Fúrótengely 1/2” - 20 UNF 1/2” - 20 UNF Feszítőnyak-ø 43 mm 43 mm Súly a 01/2003 EPTA-eljárás szerint 2,7 kg 2,9 kg Zajinformáció A közölt értékek megfelelnek az EN 60745 szabványnak. A készülék munkahelyi zajszintje tipikusan: Hangnyomás szint (K bizonytalanság=3dB(A)) Hangteljesítmény szint (K bizonytalanság=3dB(A)) Hallásvédő eszköz használata ajánlott! 100,0 dB (A) 111 dB (A) 94,0 dB (A) 105 dB (A) Vibráció-információk Összesített rezgésértékek (három irány vektoriális összegaz EN 60745-nek megfelelően meghatározva. Fúrás fémben: rezegésemisszió érték a h,D K bizonytalanság 2,7 m/s

Ütvefúrás betonban: rezegésemisszió érték a h, ID K bizonytalanság 13,4 m/s

Csavarozás ütés nélkül: rezegésemisszió érték a

K bizonytalanság 1,1 m/s

FIGYELMEZTETÉS! A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is gyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével. Magyar62 English Mag FIGYELMEZTETÉS! Olvasson el minden biztonsági útmutatást és utasítást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. BIZTONSÁGI ÚTMUTATÁSOK FÚRÓGÉPEKHEZ Ütvefúráskor viseljen hallásvédőt. A zaj hatása hallásvesztést okozhat. Használja a készülékkel együtt szállított kézifoganytúkat. A készülék fölötti ellenőrzés elvesztése sérüléseket okozhat. Az elektromos kéziszerszámot csak a szigetelt fogan- tyúfelületeknél fogva tartsa, ha olyan munkát végez, ame- lynek során a betétszerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. A vágószerszám feszültségvezető vezetékkel való érintkezésekor a készülék fém részei is feszültség alá kerülhetnek, és elektromos áramütés következhet be.

A készüléket a szigetelt markolatfelületeket fogva tartsa, ha olyan munkálatokat végez, melyeknél a csavar rejtett elektromos vezetékekbe vagy saját vezetékébe ütközhet A csavar feszültsgévezető vezetékkel érintkezve fém alkatrészeket helyezhet feszültség alá, és elektromos áramütést idézhet elő. További biztonsági és munkavégzési utasítások Használjon védőfelszerelést! Ha a gépen dolgozik, mindig hordjon védőszemüveget! Javasoljuk a védőruházat, úgymint porvédő maszk, védőcipő, erős és csúszásbiztos lábbeli, sisak és hallásvédő használatát. Munka közben a hálózati csatlakozókábelt a sérülés elkerülése ér- dekében a munkaterülettől, illetve a készüléktől távol kell tartani. Nem szabad olyan anyagokat megmunkálni, amelyek egészségre veszélyesek (pl. azbesztet). Falban, födémben, aljzatban történő fúrásnál fokozottan ügyelni kell az elektromos-, víz- és gázvezetékekre. Biztosítsa a munkadarabot befogó szerkezettel. A nem biztosított munkadarabok súlyos sérüléseket és károkat okozhatnak. A betétszerszám elakadásakor azonnal ki kell kapcsolni a készü- léket! Addig ne kapcsolja vissza a készüléket, amíg a betétszerszám elakadása fennáll; ennek során nagy ellennyomatékú visszarúgás történhet. Határozza és szüntesse meg a betétszerszám elaka- dásának okát a biztonsági útmutatások betartása mellett. Ennek a következők lehetnek az okai:

• a szerszám elakad a megmunkálandó munkadarabban

• A megmunkálandó anyag átszakadt

• az elektromos szerszám túlterhelése Ne nyúljon a járó gépbe. A betétszerszám az alkalmazás során felforrósodhat. FIGYELMEZTETÉS! Égési sérülések veszélye

• a készülék lerakásakor A munka közben keletkezett forgácsokat, szilkánkokat, törmeléket, stb. csak a készülék teljes leállása után szabad a munkaterületről eltávolítani. Bármilyen jellegű karbantartás vagy javítás előtt a készüléket áramtalanítani kell.

RENDELTETÉSSZERŰ HASZNÁLAT

Az elektronikus ütvefúró/csavarozó általánosan használható fúráshoz, ütvefúráshoz, csavarozáshoz és menetvágáshoz.

CEAZONOSSÁGI NYILATKOZAT

Kizárólagos felelősségünk alapján kijelentjük, hogy a „Műszaki adatok” fejezetben leírt termék megfelel a irányelvek összes vonatkozó rendelkezésének: 2011/65/EU (RoHS) 2014/30/EU 2006/42/EK harmonizált szabvány és a EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Winnenden, 2017-09-25 Alexander Krug / Managing Director Műszaki dokumentáció összeállításra felhatalmazva Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany

HÁLÓZATI CSATLAKOZTATÁS

Szabadban a dugaljat hibaáram-védőkapcsolóval kell ellátni. Az elektromos készülékek üzembehelyezési útmutatása ezt kötelezően előírja (FI, RCD, PRCD). Ügyeljen erre az elektromos kéziszerszámok használatakor is. A készüléket csak egyfázisú váltóáramra és a teljesítménytáblán megadott hálózati feszültségre csatlakoztassa. A csatlakoztatás védőérintkező nélküli dugaszolóaljzatokra is lehetséges, mivel a készülék felépítése II. védettségi osztályú. A készüléket csak kikapcsolt állapotban szabad ismét áram alá helyezni. KARBANTARTÁS A készülék szellőzőnyílásait mindig tisztán kell tartani. Gyakori ütvefúrás esetén a tokmányt időről-időre meg kell tisztítani. A tisztításhoz fordítsa a készüléket tokmánnyal lefelé és a tokmányt teljes befogási tartományban nyissa, illetve zárja. Az összegyűlt por kihullik a tokmányból. Tisztítóspray (4932 6217

19) rendszeres használata a feszítőpofák és furataik tisztításához

ajánlott. Ha a hálózati csatlakozóvezeték megsérült, akkor azt ügyféls- zolgálati hely által kell kicseréltetni, mert ahhoz speciális szerszám szükséges. Javításhoz, karbantartáshoz kizárólag AEG alkatrészeket és tartozékokat szabad használni. A készülék azon részeinek cseréjét, Magyar63 English Mag amit a kezelési útmutató nem engedélyez, kizárólag a javításra feljogosított márkaszervíz végezheti. (Lásd a szervízlistát) Szükség esetén a készülékek robbantott ábráját - a készülék típusa és azonosító száma alapján a területileg illetékes Milwaukee márkaszervíztől vagy közvetlenül a gyártótól (Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany) lehet kérni. SZIMBÓLUMOK FIGYELEM! FIGYELMEZTETÉS! VESZÉLY! Bármilyen jellegű karbantartás vagy javítás előtt a készüléket áramtalanítani kell. Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja. Azokat a tartozékokat, amelyek gyárilag nincsenek a készülékhez mellékelve, külön lehet megrendelni. Az elektromos eszközöket nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Az elektromos és elektronikus eszközöket szelektíven kell gyűjteni, és azo- kat környezetbarát ártalmatlanítás céljából hulladékhas- znosító üzemben kell leadni. A helyi hatóságoknál vagy szakkereskedőjénél tájékozódjon a hulladékudvarokról és gyűjtőhelyekről.

II. védelmi osztályú elektromos szerszám. Olyan

elektromos szerszám, amelynél az elektromos áramütés elleni védelem nem csak az alapszigeteléstől függ, hanem amelyben kiegészítő védőintézkedéseket, mint pl. kettős szigetelés vagy megerősített szigetelés, alkalmaznak. CE-jelölés UkrSEPRO megfelelőségi jelzés. Eurázsiai megfelelőségi jelzés. Magyar64 English Slo
