GEBRUIKSAANWIJZING SB 2E 1100 RV AEG

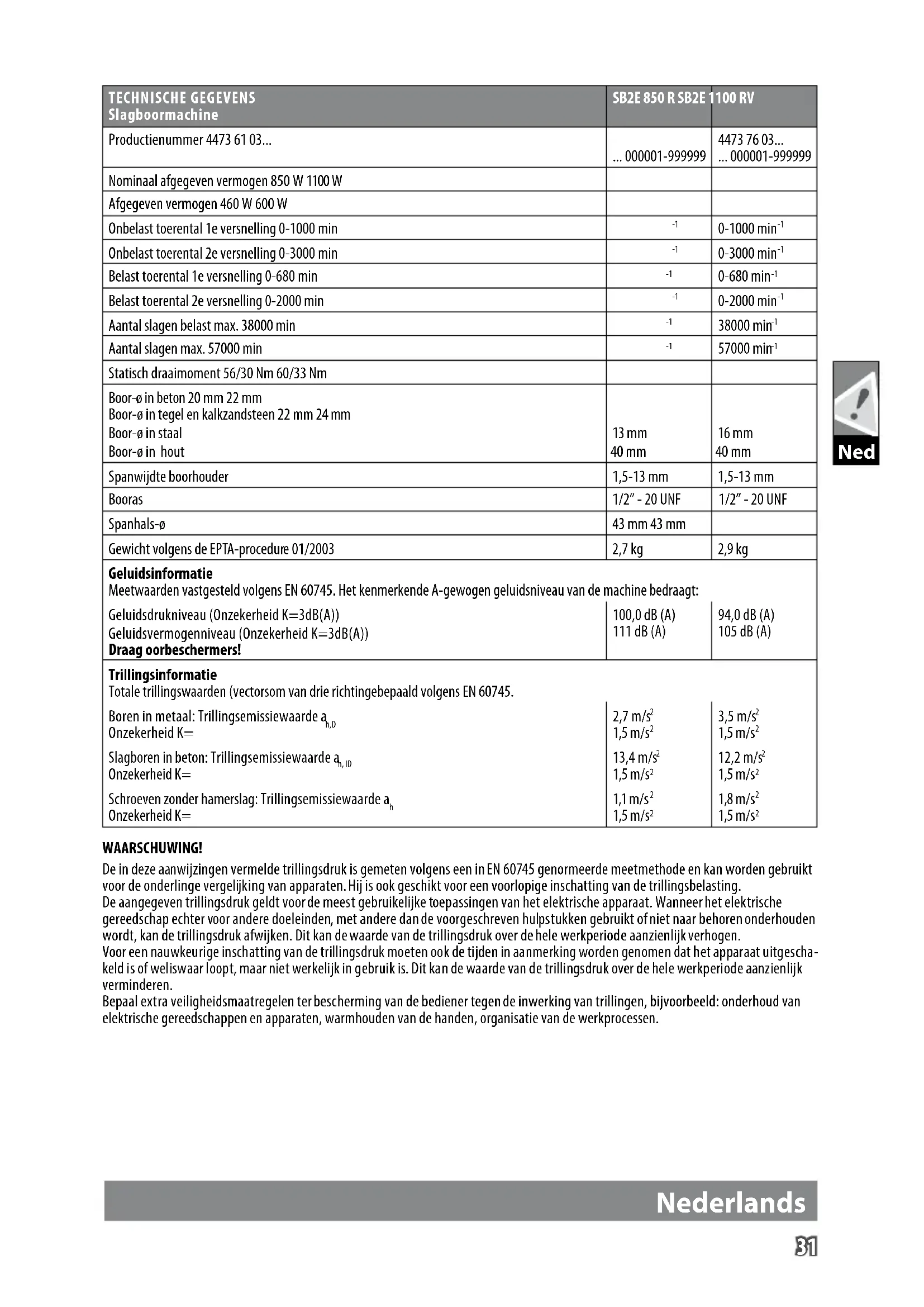

Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het systeem, EC-Konformiteitsverklaring, Netaansluiting,Onderhoud, Symbolen Lees en let goed op deze adviezen! Nederlands

... 000001-999999 Nominaal afgegeven vermogen 850 W 1100 W Afgegeven vermogen 460 W 600 W Onbelast toerental 1e versnelling 0-1000 min

Onbelast toerental 2e versnelling 0-3000 min

Belast toerental 1e versnelling 0-680 min

Belast toerental 2e versnelling 0-2000 min

Slagboren in beton: Trillingsemissiewaarde a h, ID Onzekerheid K= 13,4 m/s

Schroeven zonder hamerslag: Trillingsemissiewaarde a

Onzekerheid K= 1,1 m/s

WAARSCHUWING! De in deze aanwijzingen vermelde trillingsdruk is gemeten volgens een in EN 60745 genormeerde meetmethode en kan worden gebruikt voor de onderlinge vergelijking van apparaten. Hij is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. De aangegeven trillingsdruk geldt voor de meest gebruikelijke toepassingen van het elektrische apparaat. Wanneer het elektrische gereedschap echter voor andere doeleinden, met andere dan de voorgeschreven hulpstukken gebruikt of niet naar behoren onderhouden wordt, kan de trillingsdruk afwijken. Dit kan de waarde van de trillingsdruk over de hele werkperiode aanzienlijk verhogen. Voor een nauwkeurige inschatting van de trillingsdruk moeten ook de tijden in aanmerking worden genomen dat het apparaat uitgescha- keld is of weliswaar loopt, maar niet werkelijk in gebruik is. Dit kan de waarde van de trillingsdruk over de hele werkperiode aanzienlijk verminderen. Bepaal extra veiligheidsmaatregelen ter bescherming van de bediener tegen de inwerking van trillingen, bijvoorbeeld: onderhoud van elektrische gereedschappen en apparaten, warmhouden van de handen, organisatie van de werkprocessen. Nederlands32 English Ned WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen door. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

VEILIGHEIDSINSTRUCTIES VOOR BOORMACHINES

Draag gehoorbescherming tijdens het klopboren. Lawaai kan gehoorverlies veroorzaken. Gebruik de bij de machine geleverde zijhandgreep. Verlies aan controle kan tot persoonlijk letsel leiden. Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Het contact van het snijge- reedschap met een spanningvoerende leiding kan de metalen apparaatdelen onder spanning zetten en zo tot een elektrische schok leiden. VEILIGHEIDSINSTRUCTIES VOOR SCHROEVENDRAAIERS Houd het apparaat alléén vast aan de geïsoleerde grijpv- lakken als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen of de eigen apparaatkabel zou kunnen raken. Het contact van de schroef met een spanning- voerende leiding kan de metalen apparaatdelen onder spanning zetten en zo tot een elektrische schok leiden. Verdere veiligheids- en werkinstructies Draag veiligheidsuitrusting. Bij werkzaamheden met de machine dient u altijd een veiligheidsbril te dragen. Veiligheidskleding zoals stofmasker, veiligheidshandschoenen, stevig en slipvast schoeisel, helm en gehoorbescherming worden aanbevolen. Snoer altijd buiten werkbereik van de machine houden. Het is niet toegestaan, materialen te bewerken waarvan een gezondheidsgevaar uitgaat (bijv. asbest). Bij het werken in wanden, plafonds of vloeren oppassen voor elektriciteitsdraden, gas- of waterleidingen. Borg uw werkstuk met behulp van een spaninrichting Niet geborg- de werkstukken kunnen ernstig letsel en grote schade veroorzaken. Schakel het apparaat onmiddellijk uit als het gereedschap blokkeert! Schakel het apparaat niet in zolang het gereedschap geblokkeerd is; dit zou een terugslag met een hoog reactiemoment kunnen veroorzaken. Achterhaal en verhelp de oorzaak voor de blokkering van het gereedschap met inachtneming van de veiligheidsinstructies. Mogelijke oorzaken zijn:

• kantelen in het te bewerken werkstuk

• Doorbreken van het te bewerken materiaal

• overbelasting van het elektrische gereedschap Grijp niet in de lopende machine. Het gereedschap kan heet worden tijdens het gebruik. WAARSCHUWING! Gevaar voor verbranding

• bij het vervangen van het gereedschap

• bij het neerleggen van het apparaat Spanen of splinters mogen bij draaiende machine niet worden verwijderd. Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken.

VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM

De electronische slagboor-schroevedraaier is universeel te gebru- iken voor boren, slagboren, schroeven en tappen.

EC VERKLARING VAN OVEREENSTEMMING

We verklaren geheel onder eigen verantwoordelijkheid dat het pro- duct in de “Technische data” voldoet aan alle relevante bepalingen van de richtlijnen: 2011/65/EU (RoHS) 2014/30/EU 2006/42/EG en de volgende geharmoniseerde normen zijn gebruikt. EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Winnenden, 2017-09-25 Alexander Krug / Managing Director Gemachtigd voor samenstelling van de technische documenten Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany NETAANSLUITING Verplaatsbaar gereedschap moet bij het gebruik buiten aan een aardlekschakelaar (FI,RCD,PRCD) aangesloten worden. Uitsluitend op éénfase-wisselstroom en uitsluitend op de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook mogelijk op een stekerdoos zonder aardcontact mogelijk, omdat het is ontwerpen volgens veiligheidsklasse II. Machine alleen uitgeschakeld aan het net aansluiten. ONDERHOUD Altijd de luchtspleten van de machine schoonhouden. Bij intensief slagboorwerk de boorhouder regelmatig van stof ‚bevrijden‘. Hiervoor de machine met de boorhouder loodrecht naar beneden houden en de boorhouder dan over het totale spanbereik openen en sluiten. Het verzamelde stof valt zo uit de boorhouder. Regelmatige toepassing van reinigingsspray (artikelnummer 4932-6217-19) op de spanbekken en spanbekkenboringen wordt aanbevolen. Wanneer de netkabel beschadigd is, moet deze door een klanten- service worden vervangen, omdat daarvoor speciaal gereedschap vereist is. Nederlands33 English Ned Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG service- dienst verwisseld worden (zie Serviceadressen). Onder vermelding van het nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Win- nenden, Germany. SYMBOLEN OPGELET! WAARSCHUWING! GEVAAR! Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt. Toebehoren - Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma. Elektrische apparaten mogen niet via het huisafval worden afgevoerd. Elektrische en elektronische apparaten moeten gescheiden worden verzameld en voor een milieuvriendelijke afvoer worden afgegeven bij een recyclingbedrijf. Informeer bij uw gemeente of bij uw vakhandelaar naar recyclingbedrijven en inzamelpunten. Elektrisch gereedschap van de beschermingsklasse II. Elektrisch gereedschap waarbij de bescherming tegen ele- ktrische schokken niet afhankelijk is van de basisisolatie, maar waarin ook extra veiligheidsmaatregelen worden toegepast zoals dubbele of versterkte isolatie. CE-keurmerk UkrSEPRO -symbool van overeenstemming. EurAsian-symbool van overeenstemming. Nederlands34 English Dan TEKNISKE DATA Slagboremaskine SB2E 850 R SB2E 1100 RV Produktionsnummer 4473 61 03... ... 000001-999999
