BRUGSANVISNING SB 2E 1100 RV AEG

Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål, CE-Konformitetserklæring, Nettilslutning, Vedligeholdelse, Symboler Vær venlig at læse og Opbevare! Dansk

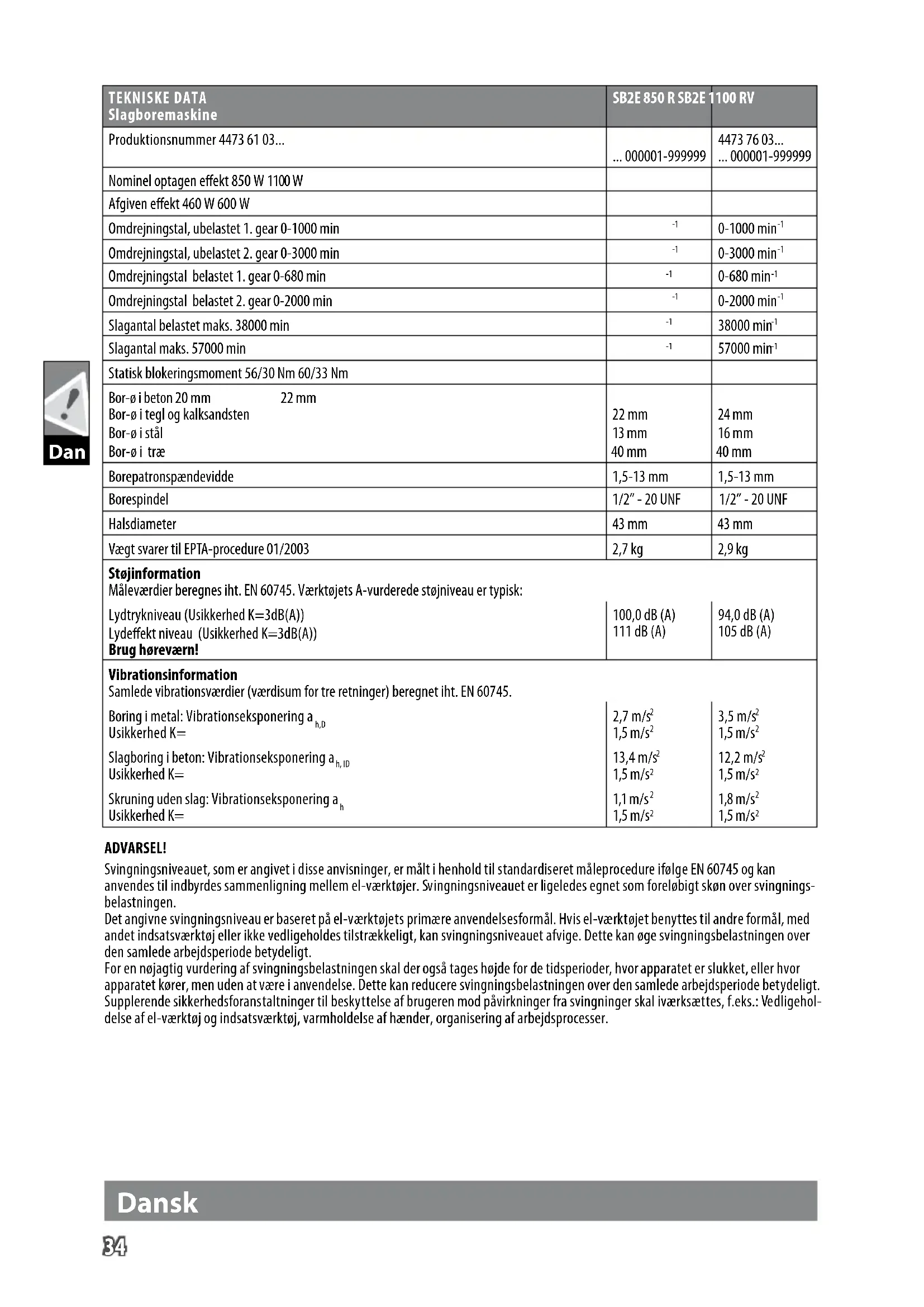

Statisk blokeringsmoment 56/30 Nm 60/33 Nm Bor-ø i beton 20 mm 22 mm Bor-ø i tegl og kalksandsten 22 mm 24 mm Bor-ø i stål 13 mm 16 mm Bor-ø i træ 40 mm 40 mm Borepatronspændevidde 1,5-13 mm 1,5-13 mm Borespindel 1/2” - 20 UNF 1/2” - 20 UNF Halsdiameter 43 mm 43 mm Vægt svarer til EPTA-procedure 01/2003 2,7 kg 2,9 kg Støjinformation Måleværdier beregnes iht. EN 60745. Værktøjets A-vurderede støjniveau er typisk: Lydtrykniveau (Usikkerhed K=3dB(A)) Lydeekt niveau (Usikkerhed K=3dB(A)) Brug høreværn! 100,0 dB (A) 111 dB (A) 94,0 dB (A) 105 dB (A) Vibrationsinformation Samlede vibrationsværdier (værdisum for tre retninger) beregnet iht. EN 60745. Boring i metal: Vibrationseksponering a h,D Usikkerhed K= 2,7 m/s

Usikkerhed K= 1,1 m/s

ADVARSEL! Svingningsniveauet, som er angivet i disse anvisninger, er målt i henhold til standardiseret måleprocedure ifølge EN 60745 og kan anvendes til indbyrdes sammenligning mellem el-værktøjer. Svingningsniveauet er ligeledes egnet som foreløbigt skøn over svingnings- belastningen. Det angivne svingningsniveau er baseret på el-værktøjets primære anvendelsesformål. Hvis el-værktøjet benyttes til andre formål, med andet indsatsværktøj eller ikke vedligeholdes tilstrækkeligt, kan svingningsniveauet afvige. Dette kan øge svingningsbelastningen over den samlede arbejdsperiode betydeligt. For en nøjagtig vurdering af svingningsbelastningen skal der også tages højde for de tidsperioder, hvor apparatet er slukket, eller hvor apparatet kører, men uden at være i anvendelse. Dette kan reducere svingningsbelastningen over den samlede arbejdsperiode betydeligt. Supplerende sikkerhedsforanstaltninger til beskyttelse af brugeren mod påvirkninger fra svingninger skal iværksættes, f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, varmholdelse af hænder, organisering af arbejdsprocesser. Dansk35 English Dan ADVARSEL! Læs alle sikkerhedsanvisninger og øvrige vejledninger. I tilfælde af manglende overholdelse af advarsel- shenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug.

SIKKERHEDSANVISNINGER FOR ARBEJDE MED

BOREMASKINER Brug høreværn under slagboring. Støjen kan føre til nedsat hørelse. Brug de ekstra håndtag, som følger med apparatet. Hvis kontrollen mistes, kan det medføre personskade. Hold altid kun elværktøjet i de isolerede gribeader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller værktøjets eget kabel. Kommer skære- værktøjet i kontakt med en strømførende ledning, kan maskinens metaldele komme under spænding og give elektrisk stød.

SIKKERHEDSANVISNINGER FOR ARBEJDE MED

SKRUEMASKINER Hold maskinen fast i de isolerede gribeader, når du udfører arbejde, hvor der er risiko for, at skruen kan ramme skjulte strømledninger eller værktøjets egen ledning. Skruens kontakt med en spændingsførende ledning kan sætte metalliske maskindele under spænding og medføre elektrisk stød. Yderligere sikkerheds- og arbejdsinformationer Brug beskyttelsesudstyr. Bær altid sikkerhedsbriller, når du arbejder med maskinen. Vi anbefaler desuden brug af personlig beskyttelsesudrustning, såsom støvmaske, sikkerhedshandsker, fast og skridsikkert skotøj, hjelm og høreværn. Tilslutningskablet holdes hele tiden væk fra maskinens arbejdsom- råde. Kablet ledes altid bort bag om maskinen. Der må ikke bearbejdes nogen materialer, der kan udgøre en sundhedsrisiko (f.eks. asbest). Ved arbejdeboring i væg, loft eller gulv skal man passe på elektriske kabler, gas- og vandledninger. Sørg for at sikre dit emne med en spændeanordning. Ikke sikrede emner kan forårsage alvorlige kvæstelser og beskadigelser. Sluk straks for maskinen, hvis indsatsværktøjet er blokeret! Tænd ikke for maskinen igen, så længe indsatsværktøjet er blokeret; dette kan føre til et tilbageslag med højt reaktionsmoment. Find frem til og afhjælp årsagen til indsatsværktøjets blokering under hensyntagen til sikkerhedsinstruktionerne. Mulige årsager herfor kunne være:

• at det sidder i klemme i emnet der bearbejdes

• Gennembrud af det materiale, som skal bearbejdes

• at el-værktøjet er overbelastet Grib ikke ind i maskinen, når den kører. Indsatsværktøjet kan blive varmt under brugen. ADVARSEL! Fare for forbrændinger

• når man lægger maskinen fra sig Spåner eller splinter må ikke ernes, medens maskinen kører. Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen.

Elektronisk slagbore-/skruemaskine kan bruges universelt til boring, slagboring, skruning og gevindskæring. CEKONFORMITETSERKLÆRING Vi erklærer som eneansvarlige, at produktet, som beskrives under „Tekniske data“, opfylder alle de relevante bestemmelser i direktiverne: 2011/65/EU (RoHS) 2014/30/EU 2006/42/EF og følgende harmoniserede standarder er blevet anvendt. EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Winnenden, 2017-09-25 Alexander Krug / Managing Director Autoriseret til at udarbejde de tekniske dokumenter. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany NETTILSLUTNING Stikdåser udendørs skal være forsynet med fejlstrømssikrings- kontakter (FI,RCD,PRCD). Det forlanger installationsforskriften for Deres elektroanlæg. Overhold dette, når De bruger vores maskiner. Tilslutning må kun foretages til enfaset vekselstrøm og kun til en netspænding, som er i overensstemmelse med angivelsen på mærkepladen. Tilslutning kan også ske til stikdåser uden beskyttel- seskontakt, da kapslingsklasse II foreligger. Maskinen sluttes kun udkoblet til stikdåsen. VEDLIGEHOLDELSE Hold altid maskinens ventilationsåbninger rene. Ved hyppig slagboredrift bør borepatronen renses regelmæssigt for støv. Dette gøres ved at borepatronen på maskinen holdes lodret nedad og åbne og lukke borepatronen i hele spændeområdet. På denne måde falder støvet ud af borepatronen. Det anbefales at benytte rengøringsspray jævnligt (id.nr. 4932 6217 19) ved spændekæberne og spændekæbehullerne. Hvis nettilslutningsledningen bliver beskadiget, skal den udskiftes hos kompetent kundeservice, idet dette kræver specielt værktøj. Brug kun AEG tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser). Dansk36 English Dan Ved opgivelse af type nr. der er angivet på maskinens eektskilt, kan de rekvirere en reservedelstegning, ved henvendelse til: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Win- nenden, Germany. SYMBOLER VIGTIGT! ADVARSEL! FARE! Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Læs brugsanvisningen nøje før ibrugtagning. Tilbehør - Ikke inkluderet i leveringsomfanget, kab købes som tilbehør. Elektrisk udstyr må ikke bortskaes sammen med det almindelige husholdningsaald. Elektrisk og elektronisk udstyr skal indsamles særskilt og aeveres hos en genbrugsvirksomhed til en miljømæssig forsvarlig bortskaelse. Spørg de lokale myndigheder eller din forhandler om genbrugsstationer og indsamlingssteder til sådant aald. Kapslingsklasse II elværktøj. Elværktøj, hvor beskyttelsen mod et elektrisk stød ikke kun afhænger af basisisolerin- gen men også af, at der anvendes yderligere beskyttel- sesforanstaltninger som dobbelt isolering eller forstærket isolering. CE-mærke UkrSEPRO overensstemmelsesmærke. EurAsian overensstemmelsesmærke. Dansk37 English Nor TEKNISKE DATA Slagbormaskin SB2E 850 R SB2E 1100 RV Produksjonsnummer 4473 61 03... ... 000001-999999
