SB 2E 1100 RV - Perceuse AEG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SB 2E 1100 RV AEG au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de produit | Perceuse |
| Puissance | 1100 W |
| Vitesse à vide | Variable, jusqu'à 2800 tr/min |
| Capacité de perçage dans le béton | 30 mm |
| Capacité de perçage dans le bois | 40 mm |
| Capacité de perçage dans l'acier | 13 mm |
| Poids | 3,5 kg |
| Système de mandrin | Mandrin auto-serrant |
| Utilisation | Idéale pour le perçage dans divers matériaux, y compris le béton, le bois et l'acier. |
| Maintenance | Nettoyer régulièrement le mandrin et vérifier les câbles d'alimentation. |
| Sécurité | Utiliser des lunettes de protection et des gants lors de l'utilisation. |
| Informations générales | Produit conçu pour un usage professionnel et intensif. |
FOIRE AUX QUESTIONS - SB 2E 1100 RV AEG
Questions des utilisateurs sur SB 2E 1100 RV AEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice SB 2E 1100 RV - AEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SB 2E 1100 RV de la marque AEG.
MODE D'EMPLOI SB 2E 1100 RV AEG
Ne jamais actionner le commutateur sélectif pendant que la machine est enclenchée, mais seulement si elle est à l'arrêt.

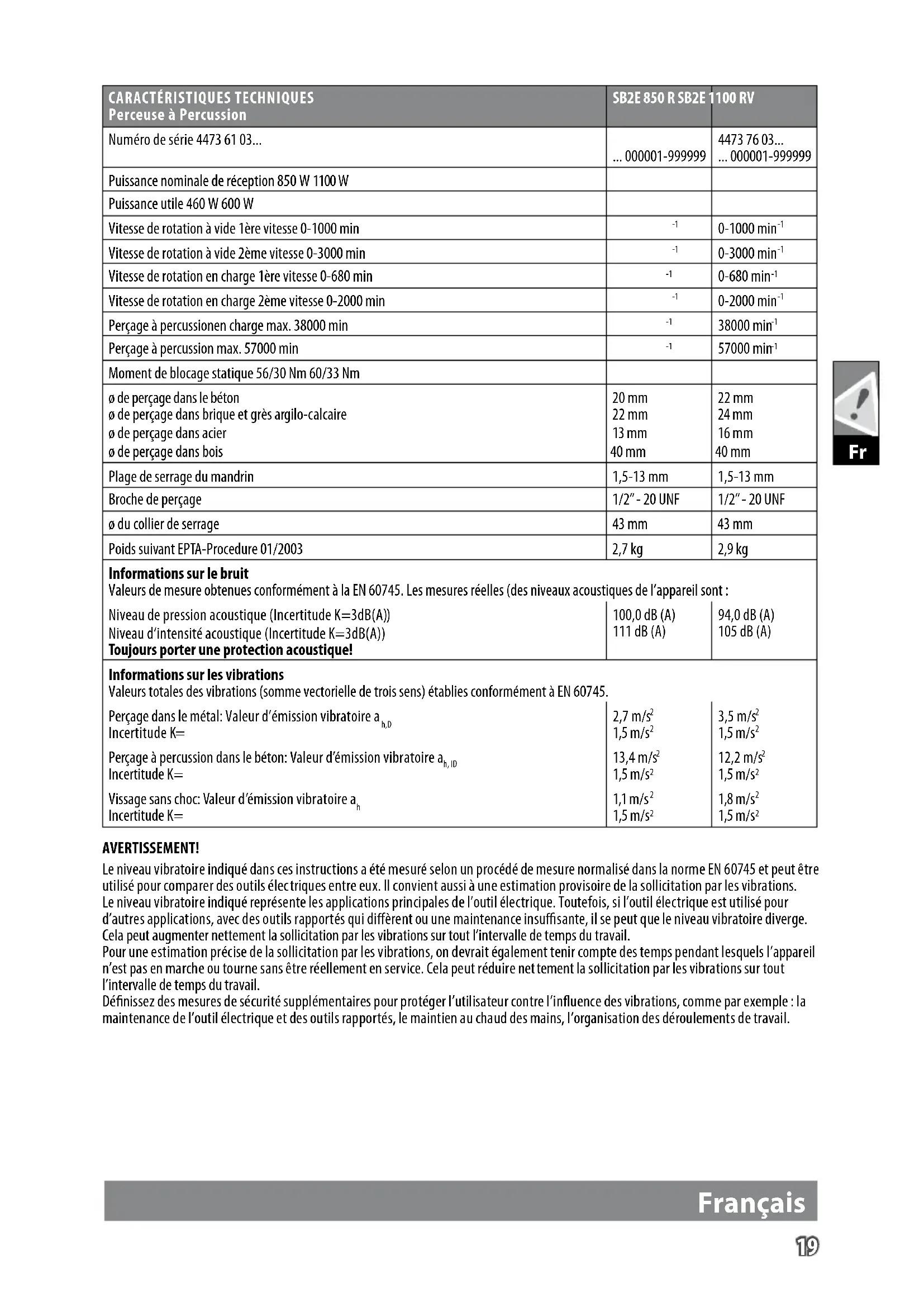

| CARACTÉRISTIQUES TECHNIQUESPerceuse à Percussion | SB2E 850 R SB2E 1100 RV | |
| Numéro de série 4473 61 03... | ... 000001-999999 | 4473 76 03... ... 000001-999999 |
| Puissance nominale de réception 850 W 1100 W | ||
| Puissance utile 460 W 600 W | ||
| Vitesse de rotation à vide 1ère vitesse 0-1000 min | -1 | 0-1000 min^-1 |
| Vitesse de rotation à vide 2ème vitesse 0-3000 min | -1 | 0-3000 min^-1 |
| Vitesse de rotation en charge 1ère vitesse 0-680 min | -1 | 0-680 min^-1 |
| Vitesse de rotation en charge 2ème vitesse 0-2000 min | -1 | 0-2000 min^-1 |
| Perçage à percussionen charge max. 38000 min | -1 | 38000 min^-1 |
| Perçage à percussion max. 57000 min | -1 | 57000 min^-1 |
| Moment de blocage statique 56/30 Nm 60/33 Nm | ||
| ø de perçage dans le bétonø de perçage dans brique et grès argilo-calcaireø de perçage dans acierø de perçage dans bois | 20 mm22 mm13 mm40 mm | 22 mm24 mm16 mm40 mm |
| Plage de serrage du mandrin | 1,5-13 mm | 1,5-13 mm |
| Broche de perçage | 1/2" - 20 UNF | 1/2" - 20 UNF |
| ø du collier de serrage | 43 mm | 43 mm |
| Poids suivant EPTA-Procedure 01/2003 | 2,7 kg | 2,9 kg |
| Informations sur le bruitValeurs de mesure obtenues conformément à la EN 60745. Les mesures réelles (des niveaux acoustiques de l'appareil sont : | ||
| Niveau de pression acoustique (Incertitude K=3dB(A))Niveau d'intensité acoustique (Incertitude K=3dB(A))Toujours porter une protection acoustique! | 100,0 dB (A)111 dB (A) | 94,0 dB (A)105 dB (A) |
| Informations sur les vibrationsValeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 60745. | ||
| Perçage dans le métal: Valeur d'émission vibratoire a_h,D Incertitude K= | 2,7 m/s^2 1,5 m/s^2 | 3,5 m/s^2 1,5 m/s^2 |
| Perçage à percussion dans le béton: Valeur d'émission vibratoire a_h,ID Incertitude K= | 13,4 m/s^2 1,5 m/s^2 | 12,2 m/s^2 1,5 m/s^2 |
| Vissage sans choc: Valeur d'émission vibratoire a_h Incertitude K= | 1,1 m/s^2 1,5 m/s^2 | 1,8 m/s^2 1,5 m/s^2 |
AVERTISSEMENT!
Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la sollicitation par les vibrations. Le niveau vibratoire indiqué représente les applications principales de l'outil électrique. Toutefois, si l'outil électrique est utilisé pour d'autres applications, avec des outils rapportés qui diffèrent ou une maintenance insuffisante, il se peut que le niveau vibratoire diverge. Cela peut augmenter nettement la sollicitation par les vibrations sur tout l'intervalle de temps du travail.
Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l'appareil n'est pas en marche ou tourne sans être réellement en service. Cela peut réduire nettement la sollicitation par les vibrations sur tout l'intervalle de temps du travail.
Définissez des mesures de sécurité supplémentaires pour protéger l'utilisateur contre l'influence des vibrations, comme par exemple : la maintenance de l'outil électrique et des outils rapportés, le maintien au chaud des mains, l'organisation des déroulements de travail.
AVERTISSEMENT! Lisez toutes les consignes de sécurité
et les instructions. Le non-respect des avertissements et instructions indiqués ci après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.
Bien garder tous les avertissements et instructions.
INSTRUCTIONS DE SÉCURITÉ POUR PERCEUSES
Porter un casque de protection au cours du perçage à percussion. L'exposition au bruit pourrait provoquer une diminution de l'ouïe.
Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.
Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l'outil de coupe avec un câble qui conduit la tension peut mettre les pièces métalliques de l'appareil sous tension et mener à une décharge électrique.
INSTRUCTIONS DE SÉCURITÉ POUR VISSEUSES
Tenir l'appareil aux surfaces isolées faisant office de poignée pendant les travaux au cours desquels la vis peut toucher des lignes électriques dissimulées ou le propre câble. Le contact de la vis avec un câble qui conduit la tension peut mettre des parties d'appareil en métal sous tension et mener à une décharge électrique.
Avis complémentaires de sécurité et de travail
Utiliser l'équipement de protection. Toujours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidérapantes, casque et protection acoustique.
Le câble d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintenir le câble d'alimentation à l'arrière de la machine.
Il est interdit de travailler des matériaux dangereux pour la santé (par ex. amiante).
Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.
Fixer fermement la pièce en exécution à l'aide d'un dispositif de serrage. Des pièce en exécution non fermement fixées peuvent provoquer des dommages et des lésions graves.
Désactiver immédiatement le dispositif en cas de blocage ! Ne pas réactiver le dispositif avec l'outil bloqué; il y a le risque de provoquer un contrecoup avec moment de réaction élevé. Établir et éliminer la cause du blocage de l'outil en prêtant attention aux consignes de sécurité.
Les causes possibles sont :
- Encastrement dans la pièce à travailler.
- Le dispositif a traversé le matériau à travailler en le cassant.
- Le dispositif électrique a été surchargé.
Ne pas approcher les mais de la partie en mouvement de la machine.
Durant l'utilisation, l'outil peut se surchauffer. AVERTISSEMENT! Danger de brûlures
• durant le remplacement de l'outil
- durant la dépose de l'outil
Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.
Avant tous travaux sur la machine extraire la fiche de la prise de courant.
UTILISATION CONFORME AUX PRESCRIPTIONS
La visseuse/perceuse à percussion électronique est conçue pour un travail universel de perçage normal, de perçage à percussion, de vissage et de filetage.
Nous déclarons, sous notre responsabilité exclusive, que le produit décrit ici dans les « Caractéristiques techniques » satisfait à toutes les dispositions pertinentes des directives:
2011/65/EU (RoHS)
2014/30/EU
2006/42/CE
et que les normes harmonisées suivantes ont été appliquées.
EN 60745-1:2009 + A11:2010
EN 60745-2-1:2010
EN 60745-2-2:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Autorisé à compiler la documentation technique.
Techtronic Industries GmbH
Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiel (FI, RCD, PRCD) conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tenir compte lors de l'utilisation de notre appareil.
Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée.
Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.
ENTRETIEN
Tenir toujours propres les orifices de ventilation de la machine.
Au cas où la machine serait souvent utilisée en mode de percussion, il est recommandé d'enlever les poussières se trouvant dans le mandrin de serrage à intervalles réguliers. Tenir la machine dans la position verticale, le mandrin de serrage vers le bas, et desserrer et resserrer le plus possible le mandrin de serrage. Toute la poussière accumulée tombe ainsi du mandrin de serrage. Il est recommandé d'utiliser régulièrement le spray de nettoyage (N° Id. 4932 6217 19) sur les mâchoires et les alésages des mâchoires de serrage.
Si le remplacement du câble d'alimentation est nécessaire, cela doit être réalisé par le fabricant ou son agent our éviter un danger.
N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).
Si besoin est, une vue éclatée de l'appareil peut être fournie.
S'adresser, en indiquant bien le numéro porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
SYMBOLES
ATTENTION! AVERTISSEMENT! DANGER!
Avant tous travaux sur la machine extraire la fiche de la prise de courant.
Veuillez lire avec soin le mode d'emploi avant la mise en service
Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.
Les dispositifs électriques ne sont pas à éliminer dans les déchets ménagers. Les dispositifs électriques et électroniques sont à collecter séparément et à remettre à un centre de recyclage en vue de leur élimination dans le respect de l'environnement. S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte.
Outil électrique en classe de protection II. Outil électrique équipé d'une protection contre la fulguration électrique qui ne dépend seulement de l'isolation de base mais aussi de l'application d'autres mesures de protection telles qu'une double isolation ou une isolation augmentée.
Marque CE
Marque de qualité UkrSEPRO
Marque de qualité EurAsian
