NÁVOD NA OBSLUHU SB 2E 1100 RV AEG

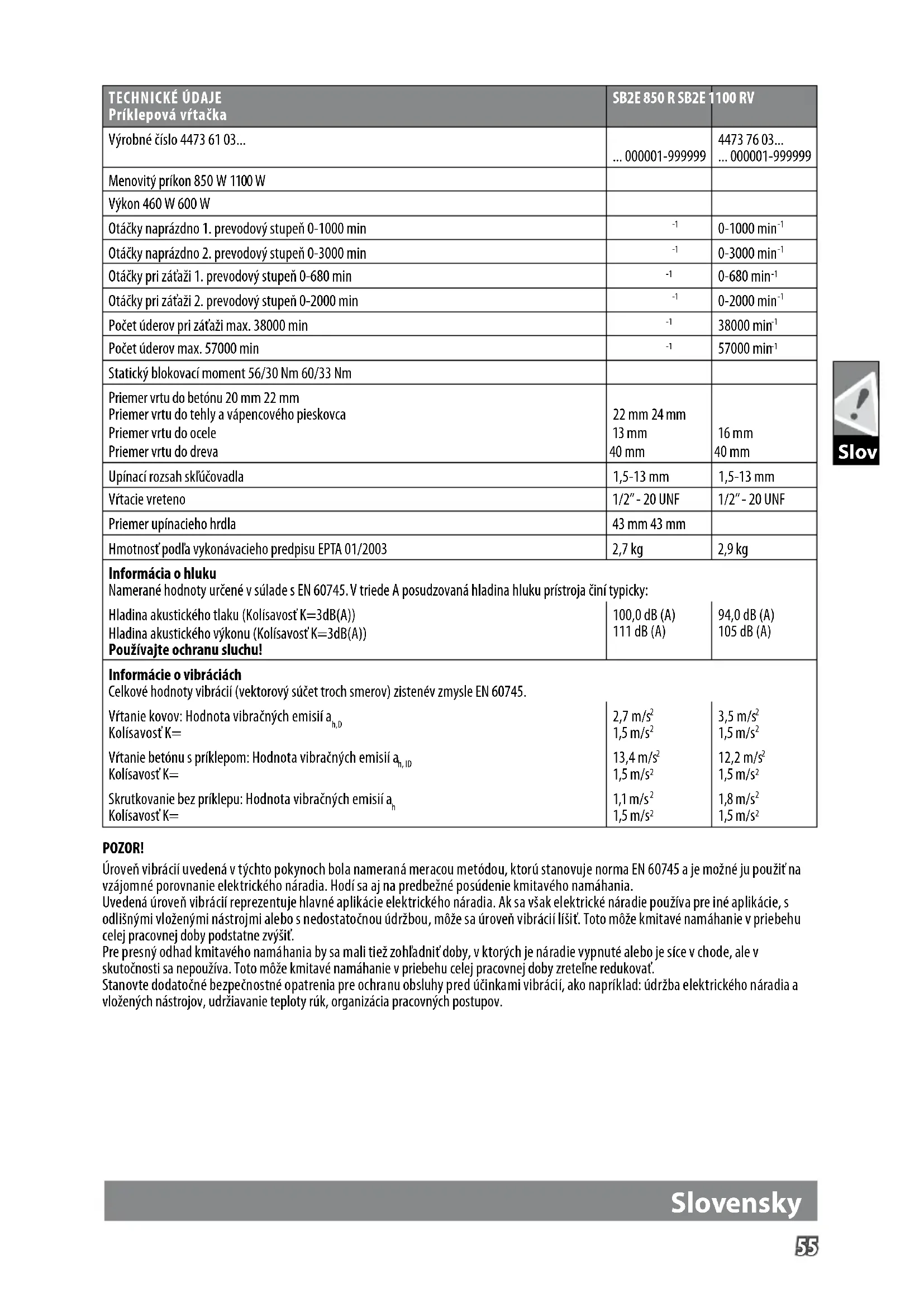

Technické údaje, Špeciálne bezpčènostné pokyny, Použitie podl’a predpisov, CE-Vyhlásenie konformity, Siet’ová prípojka, Údrzba, Symboly Prosím prečítať a uschovať! Slovensky

Otáčky pri záťaži 1. prevodový stupeň 0-680 min

Počet úderov pri záťaži max. 38000 min

Statický blokovací moment 56/30 Nm 60/33 Nm Priemer vrtu do betónu 20 mm 22 mm Priemer vrtu do tehly a vápencového pieskovca 22 mm 24 mm Priemer vrtu do ocele 13 mm 16 mm Priemer vrtu do dreva 40 mm 40 mm Upínací rozsah skľúčovadla 1,5-13 mm 1,5-13 mm Vŕtacie vreteno 1/2” - 20 UNF 1/2” - 20 UNF Priemer upínacieho hrdla 43 mm 43 mm Hmotnosť podľa vykonávacieho predpisu EPTA 01/2003 2,7 kg 2,9 kg Informácia o hluku Namerané hodnoty určené v súlade s EN 60745. V triede A posudzovaná hladina hluku prístroja činí typicky: Hladina akustického tlaku (Kolísavosť K=3dB(A)) Hladina akustického výkonu (Kolísavosť K=3dB(A)) Používajte ochranu sluchu! 100,0 dB (A) 111 dB (A) 94,0 dB (A) 105 dB (A) Informácie o vibráciách Celkové hodnoty vibrácií (vektorový súčet troch smerov) zistenév zmysle EN 60745. Vŕtanie kovov: Hodnota vibračných emisií a h,D Kolísavosť K= 2,7 m/s

Vŕtanie betónu s príklepom: Hodnota vibračných emisií a h, ID Kolísavosť K= 13,4 m/s

Skrutkovanie bez príklepu: Hodnota vibračných emisií a

Kolísavosť K= 1,1 m/s

POZOR! Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použiť na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšiť. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšiť. Pre presný odhad kmitavého namáhania by sa mali tiež zohľadniť doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zreteľne redukovať. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov. Slovensky56 English Slov POZOR! Zoznámte sa so všetkými bezpečnostnými po- kynmi. Zanedbanie dodržiavania Výstražných upozornení a poky- nov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie. BEZPEČNOSTNÉ POKYNY PRE PRÁCU S VŔTAČKOU Pri vŕtaní s príklepom používajte prostriedky k ochrane sluchu. Nadmerný hluk môže viesť k strate sluchu. Používajte prídavné rukoväte dodané spolu s prístrojom. Strata kontroly nad strojom môže viesť k zraneniu. Elektrické náradie držte za izolované plochy rukovätí pri vykonávaní takej práce, pri ktorej by mohol rezací nástroj natrať na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru náradia. Kontakt rezného nástroja s vedením pod napätím môže viesť k prenosu napätia na kovové časti prístroja a k úrazu elektrickým prúdom. BEZPEČNOSTNÉ POKYNY PRE PRÁCU SO SKRUTKOVAČOM Pri realizovaní prác, pri ktorých nástroj môže naraziť na skryté elektrické vedenia alebo na vlastný kábel, držte prístroj za izolované pridržovacie plôšky. Stik svedra z električnim vodnikom lahko kovinske deli naprave spravi pod napetost in vodi do električnega udara. Ďalšie bezpečnostné a pracovné pokyny Použite ochranné vybavenie. Pri práci s elektrickým náradím používajte vždy ochranné okuliare. Doporučujeme taktiež použitie súčastí ochranného odevu a ochrannej obuvi, ako sú protiprašná maska, ochranné rukavice, pevná a nekľzajúca obuv, ochranná prilba a ochrana sluchu. Pripojovací kábel držte mimo pracovnej oblasti stroja. Kábel smerujte vždy smerom dozadu od stroja. Nesmú sa opracovávať materiály, ktoré môžu spôsobiť ohrozenie zdravia (napr. azbest) Pri práci v stene, strope alebo v podlahe dávajte pozor na elektrické káble, plynové a vodovodné potrubia. Obrobok zabezpečte upínacím zariadením. Nezabezpečené obrob- ky môžu spôsobiť ťažké poranenia a poškodenia. Pri zablokovaní nasadeného nástroja prístroj okamžite vypnite! Prístroj nezapínajte, pokiaľ je nasadený nástroj zablokovaný; mohol by pri tom vzniknúť spätný náraz s vysokým reakčným momentom. Príčinu zablokovania nasadeného nástroja zistite a odstráňte so zohľadnením bezpečnostných pokynov. Eventuálnou príčinou môže byť:

• spriečenie v opracovávanom obrobku

• Zlomenie sa opracovávaného materiálu

• preťaženie elektrického prístroja Nezasahujte do bežiaceho stroja. Nasadený nástroj sa počas používania môže rozhorúčiť. POZOR! Nebezpečenstvo popálenia

• pri odkladaní prístroja Triesky alebo úlomky sa nesmú odstraňovať za chodu stroja. Pred každou prácou na stroji vytiahnite zástrčku zo zásuvky.

POUŽITIE PODĽA PREDPISOV

Elektronický príklepový vŕtací skrutkovač je univerzálne použiteľný na vŕtanie, príklepové vŕtanie, skrutkovanie a rezanie závitov.

CE VYHLÁSENIE KONFORMITY

Na našu výhradnú zodpovednosť vyhlasujeme, že produkt popísaný v časti „Technické údaje“ spĺňa všetky príslušné ustanovenia smerníc: 2011/65/EU (RoHS) 2014/30/EU 2006/42/ES aboli použité nasledovné harmonizované normy EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Winnenden, 2017-09-25 Alexander Krug / Managing Director Splnomocnený zostaviť technické podklady. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany

Zásuvky vo vonkajšom prostredí musia byť vybavené ochranným spínačom proti prudovým nárazom (FI, RCD, PRCD). Toto je inštalačný predpis na Vaše elektrické zariadenie. Venujte prosím tomuto pozornosť pri použivaní nášho prístroja. Pripájať len na jednofázový striedavý prúd a na sieťové napätie uvedené na štítku. Pripojenie je možné aj do zásuviek bez ochran- ného kontaktu, pretože ide o konštrukciu ochrannej triedy II. Len vypnutý stroj pripájajte do zásuvky. ÚDRZBA Vetracie otvory udržovať stale v čistote. Pri častom vŕtaní s príklepom by malo byť skľúčovadlo pravi- delne čistené od prachu. K tomu je potrebné stroj nasmerovať sklúčovadlom kolmo nadol a v celom upínacom rozsahu skľúčovadlo roztvoriť a zatvoriť. Nazbieraný prach takto zo skľúčovadla vypad- ne. Odporúča sa pravidelná aplikácia čistiaceho spreju (id.č. 4932 6217 19) na upínácie čeluste a na vŕtania upínácích čelustí. Aj dôjde k poškodeniu prívodného kábla, nechajte ho vymeniť v autorizovanom servise, pretože k výmene je potrebný špeciálny nástroj. Použivať len AEG príslušenstvo a náhradné diely. Súčiastky bez návodu na výmenu treba dat vymeniť v jednom z AEG zákazníckych centier (viď brožúru Záruka/Adresy zákazníckych centier). Slovensky57 English Slov Pri udani typu stroja a čísla nachádzajúceho sa na štítku dá sa v prípade potreby vyžiadat explozívna schéma prístroja od vášho zákazníckeho centra alebo priamo v Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany. SYMBOLY POZOR! NEBEZPEČENSTVO! Pred každou prácou na stroji vytiahnite zástrčku zo zásuvky. Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu. Príslušenstvo - nie je súčasťou štandardnej výbavy, odporúčané doplnenie z programu príslušenstva. Elektrické prístroje sa nesmú likvidovať spolu s odpadom z domácností. Elektrické a elektronické prístroje treba zbierať oddelene a odovzdať ich v recyklačnom podniku na ekologickú likvidáciu. Na miestnych úradoch alebo u vášho špecializovaného predajcu sa spýtajte na recyklačné podniky a zberné dvory. Elektrický prístroj triedy ochrany II. Elektrický prístroj, pri ktorom ochrana pred zásahom el. prúdom závisí nie len od základnej izolácie, ale aj od toho, že budú použité aj doplnkové ochranné opatrenia, akými sú dvojitá izolácia alebo zosilnená izolácia. Značka CE UkrSEPRO značka zhody Euroázijská značka zhody Slovensky58 English Pol DANE TECHNICZNE Wiertarka udarowa SB2E 850 R SB2E 1100 RV Numer produkcyjny 4473 61 03... ... 000001-999999
