KULLANIM KILAVUZU SB 2E 1100 RV AEG
Orijinal işletme talimatı
Hız şalterine kesinlikle alet çalışırken basmayın, şaltere sadece alet durduğunda basın.

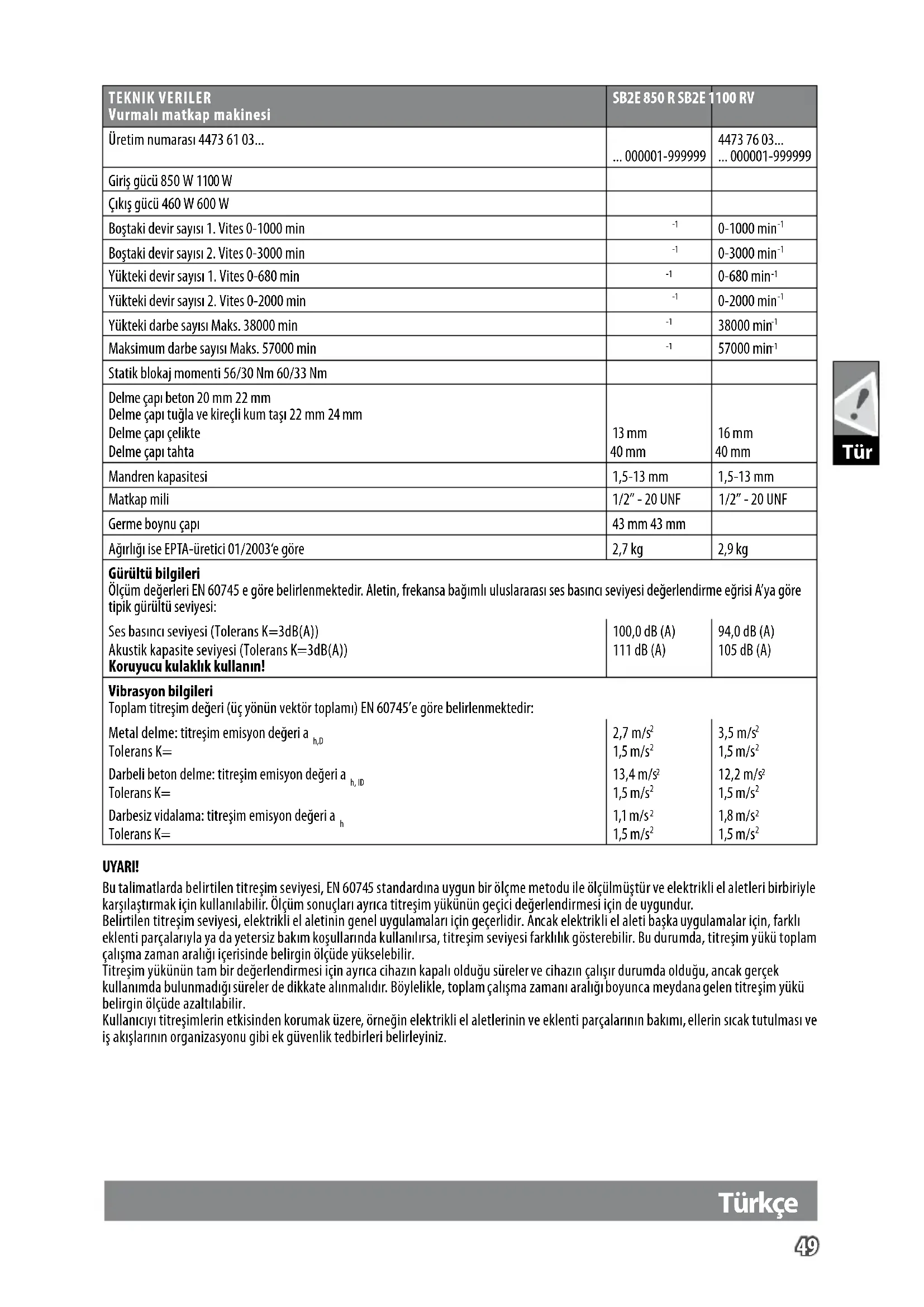

| TEKNIK VERILERVurmalı matkap makinesi | SB2E 850 R SB2E 1100 RV | |
| Üretim numarası 4473 61 03... | ... 000001-999999 | 4473 76 03... ... 000001-999999 |
| Giriş gücü 850 W 1100 W | ||
| Çıkış gücü 460 W 600 W | ||
| Boştaki devir sayısı 1. Vites 0-1000 min | -1 | 0-1000 min^-1 |
| Boştaki devir sayısı 2. Vites 0-3000 min | -1 | 0-3000 min^-1 |
| Yükteki devir sayısı 1. Vites 0-680 min | -1 | 0-680 min^-1 |
| Yükteki devir sayısı 2. Vites 0-2000 min | -1 | 0-2000 min^-1 |
| Yükteki darbe sayısı Maks. 38000 min | -1 | 38000 min^-1 |
| Maksimum darbe sayısı Maks. 57000 min | -1 | 57000 min^-1 |
| Statik blokaj momenti 56/30 Nm 60/33 Nm | ||
| Delme çapı beton 20 mm 22 mmDelme çapı tuğla ve kireçli kum taşı 22 mm 24 mmDelme çapı çelikteDelme çapı tahta | 13 mm40 mm | 16 mm40 mm |
| Mandren kapasitesi | 1,5-13 mm | 1,5-13 mm |
| Matkap mili | 1/2" - 20 UNF | 1/2" - 20 UNF |
| Germe boynu çapı | 43 mm 43 mm | |
| Ağırlığı ise EPTA-üretici 01/2003'e göre | 2,7 kg | 2,9 kg |
| Gürültü bilgileriÖlçüm değerleri EN 60745 e göre belirlenmektedir. Aletin, frekansa bağımlı uluslararası ses basıncı seviyesi değerlendirme eğrisi A'ya göre tipik gürültü seviyesi: | ||
| Ses basıncı seviyesi (Tolerans K=3dB(A))Akustik kapasite seviyesi (Tolerans K=3dB(A))Koruyucu kulaklık kullanın! | 100,0 dB (A)111 dB (A) | 94,0 dB (A)105 dB (A) |
| Vibrasyon bilgileriToplam titreşim değeri (üç yönün vektör toplamı) EN 60745'e göre belirlenmektedir: | ||
| Metal delme: titreşim emisyon değeri a_h,D Tolerans K=Darbeli beton delme: titreşim emisyon değeri a_h,ID Tolerans K=Darbesiz vidalama: titreşim emisyon değeri a_h Tolerans K= | 2,7 m/s^2 1,5 m/s^2 13,4 m/s^2 1,5 m/s^2 1,1 m/s^2 1,5 m/s^2 | 3,5 m/s^2 1,5 m/s^2 12,2 m/s^2 1,5 m/s^2 1,8 m/s^2 1,5 m/s^2 |
UYARI!
Bu talimatlarda belirtilen titreşim seviyesi, EN 60745 standardına uygun bir ölçme metodu ile ölçülmüştür ve elektrikli el aletleri birbiriyle karşılaştırmak için kullanılabilir. Ölçüm sonuçları ayrıca titreşim yükünün geçici değerlendirmesi için de uygundur.
Belirtilen titreşim seviyesi, elektrikli el aletinin genel uygulamaları için geçerlidir. Ancak elektrikli el aleti başka uygulamalar için, farklı eklenti parçalarıyla ya da yetersiz bakım koşullarında kullanılırsa, titreşim seviyesi farklılık gösterebilir. Bu durumda, titreşim yükü toplam çalışma zaman aralığı içerisinde belirgin ölçüde yükselebilir.
Titreşim yükünün tam bir değerlendirmesi için ayrıca cihazın kapalı olduğu süreler ve cihazın çalışır durumda olduğu, ancak gerçek kullanımda bulunmadığı süreler de dikkate alınmalıdır. Böylelikle, toplam çalışma zamanı aralığı boyunca meydana gelen titreşim yükü belirqin ölçüde azaltılabilir.
Kullanıcıyı titreşimlerin etkisinden korumak üzere, örneğin elektrikli el aletlerinin ve eklenti parçalarının bakımı, ellerin sıcak tutulması ve iş akışlarının organizasyonu gibi ek güvenlik tedbirleri belirleyiniz.
UYARI! Güvenlikle ilgili bütün açıklamaları. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.
Bütün uyarıları ve talimat hükümetleini ileride kullanmak üzere saklayın.
MATKAP MAKINELERI IÇIN GÜVENLIK AÇIKLAMALARI
Tepmeli matkap olarak işitme için koruma cihazı taşıyınız. Gürültü etkisi işitme kaybını etkiler.
Aletle birlikte teslim edilen ek tutamakları kullanın. Aletin kontrolden çıkması kazalara neden olabilir.
Çalışırken alet ucunun görün meyen elektrik akımı ileten kabloları veya aletin kendi şebeke kablosuna temas etme olasılığı varsa elektrikli el aletini sadece izolasyonlu tutamağından tutun. Kesme aletinin içinden elektrik akımı geçen kablo ile temas etmesi durumunda elektrik akımı cihazın metal kısımlarına geçer ve elektrik çarpmasına sebebiyet verebilir.
TORNAVIDALAR IÇIN GÜVENLIK AÇIKLAMASI
Vidayı aletinin eğrilmiş elektrik kabloları veya kendi kablosuna isabet eden çalışmalar yapılırken cihazı izole edilmiş kollarından tutun. Voltaj altında kalan vida ile temas edilmesi, metal cihaz parçalarına elektrik akımı verebilir ve bu da elektrik çarpmasına neden ol
Ek güvenlik ve çalışma talimatları
Koruma teçhizatı kullanın. Makinada çalışırken devamlı surette koruyucu gözlük takın. Koruyucu elbise ve tozlardan korunma maskesi, emniyet eldivenleri ve sağlam ve kaymaya mukavim ayakkabı giyin. Başlık ve kulaklık tavsiye edilir.
Bağlantı kablosunu aletten uzak tutun. Kablo daima aletin arkasında olmalıdır ve toplanmamalıdır.
Sağlık tehlikelerine neden olan malzemelerin işlenmesi yasaktır (örn. asbest).
Duvar, tavan ve zeminde delik açarken elektrik kablolarına, gaz ve su borularına dikkat edin.
İşlenen parçayı bir germe tertibatıyla emniyete alın. Emniyete alınmayan iş parçaları ağır yaralanmalar ve hasarlara neden olabilir.
Uca yerleştirilen takımın bloke olması halinde lütfen cihazı hemen kapatın! Uca yerleştirilen takım bloke olduğu sürece cihazı tekrar çalıştırmayın; bu sırada yüksek reaksiyon momentine sahip bir geri tepme meydana gelebilir. Uca yerleştirilen takımın neden bloke olduğuna bakın ve bu durumu güvenlik uyarlarına dikkat ederek giderin.
Olası nedenler şunlar olabilir:
- İşlenen parça içinde takılma
- İşlenen malzemenin kırılması
- Elektrikli alete aşırı yük binmesi
Ellerinizi çalışmakta olan makinenin içine uzatmayın.
Uca yerlestirilen takım kullanım sırasında ısınabilir.
UYARI! Yanma tehlikesi
- takım değiştirme sırasında
- aletin yere bırakılması sırasında
Alet çalışır durumda iken talaş ve kırpıntıları temizlemeye çalışmayın.
Aletin kendinde bir çalışma yapmadan önce fışı prizden çekin.
KULLANIM
Bu elektronik darbeli matkap/vidalama makinesi delme, darbeli delme, vidalama ve diş açma işlerinde çok yönlü olarak kullanılabilir.
CE UYGUNLUK BEYANI
“Teknik veriler” başlığı altında tanımlanan ürünün, sayılı direktiflerdeki tüm hükümleri:
2011/65/EU (RoHS)
2014/30/EU
2006/42/EC
uyumlaştırılmış standartları
EN 60745-1:2009 + A11:2010
EN 60745-2-1:2010
EN 60745-2-2:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Teknik evrakları hazırlamakla görevlendirilmiştir.
Techtronic Industries GmbH
Açık havadaki prizler hatalı akım koruma şalteri (FI, RCD, PRCD) ile donatılmış olmalıdır. Bu, elektrik tesisatınızdaki bir zorunluluktur. Lütfen aletimizi kullanırken bu hususa dikkat edin.
Aleti sadece tek fazlı alternatif akıma ve tip etiketi üzerinde belirtilen şebeke gerilimine bağlayın. yapısı Koruma sınıfı Il'ye girdiğinden alet koruyucu kontaksız prize de bağlanabilir.
Aleti sadece kapalı iken prize takın.
BAKIM
Aletin havalandırma aralıklarını daima temiz tutun.
Sık sık darbeli delme yapıyorsanız mandreni düzenli araklıklarla tozdan arındırım. Bu işleme yapmak için aleti mandren aşağıya bakacak biçimde dik olarak tutun, mandreni sonuna kadar açıp, kapayın. Birikmiş olan toz bu durumda mandrenden aşağı düşer.
Ayrıca, germe çenelerine ve germe çenesi deliklerine düzenli olarak bakım spreyi (ürün kodu: 4932 6217 19) uygulamanızı öneririz.
Şebeke hatları hasarlı ise müşteri hizmetleri servisi tarafından değiştirilmesi gerekir, zira bunun için özel bir aparat gereklidir.
Sadece AEG aksesuarını ve yedek parçalarını kullanın. Değiştirilmesi açıklanmamış olan parçaları bir AEG müşteri servisinde değiştirin (Garanti broşürüne ve müşteri servisi adreslerine dikkat edin).
Gerektiği takdirde aletin dağınık görünüş şeması, alet tipinin ve tip etiketi üzerindeki sayının bildirilmesi koşuluyla müşteri servisinden veya doğrudan Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany adresinden istenebilir.
Türkçe
SEMBOLLER
DİKKAT! UYARI! TEHLİKE!
Aletin kendinde bir çalışma yapmadan önce fışı prizden çekin.
Lütfen aleti çalıştırmadan önce kullanma kılavuzunu dikkatli biçimde okuyun.
Aksesuar - Teslimat kapsamında değildir, önerilen tamamlamalar aksesuar programında.
Elektrikli cihazların evsel atıklarla birlikte bertaraf edilmesi yasaktır. Elektrikli ve elektronik cihazlar ayrılarak birktirilmeli ve çevreye zarar vermeden bertaraf edilmeleri için bir atık değerlendirme tesisine götürülmelidirler. Yerel makamlara veya satıcınıza geri dönüşüm tesisleri ve atık toplama merkezlerinin yerlerini danışınız.
Koruma sınıfı II olan elektrikli aletler. Elektrik çarpmasına karşı korumanın sadece temel izolasyona bağlı olmayıp, aynı zamanda çift izolasyon veya takviyeli izolasyon gibi ek koruyucu önlemelerin alınmasına bağlı olan elektrikli alet.
CE işareti
UkrSEPRO Uyumluluk işareti
EurAsian Uyumluluk işareti
