KULLANIM KILAVUZU PN 5000 E AEG

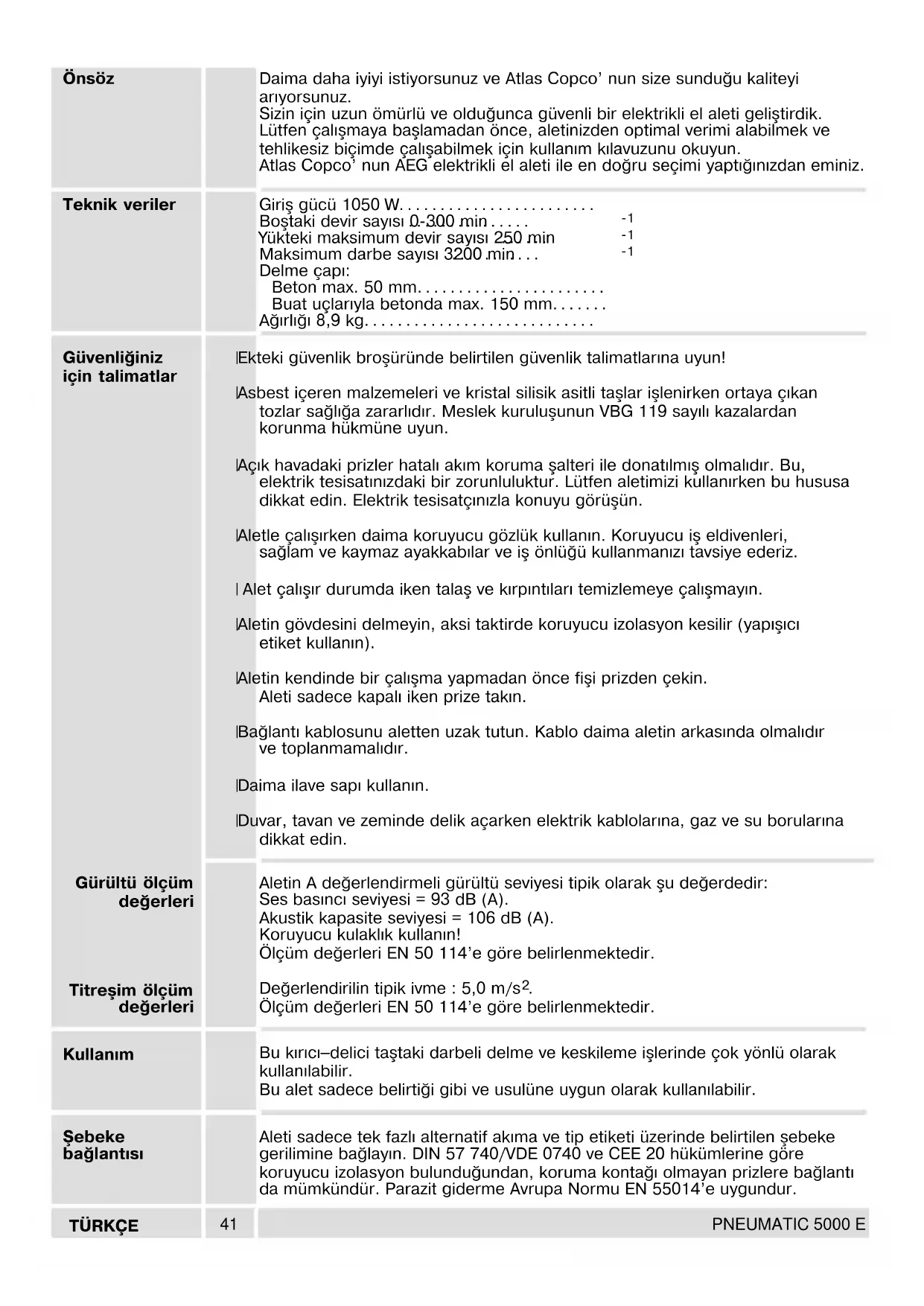

PNEUMATIC 5000 E Daima daha iyiyi istiyorsunuz ve Atlas Copco' nun size sunduðu kaliteyi arøyorsunuz. Sizin için uzun ömürlü ve olduðunca güvenli bir elektrikli el aleti geliþtirdik. Lütfen çaløþmaya baþlamadan önce, aletinizden optimal verimi alabilmek ve tehlikesiz biçimde çaløþabilmek için kullanøm kølavuzunu okuyun. Atlas Copco' nun AEG elektrikli el aleti ile en doðru seçimi yaptøðønøzdan eminiz. Giriþ gücü 1050 W. . . . . . . . . . . . . . . . . . . . . . . . Boþtaki devir sayøsø 0-300 min

Delme çapø: Beton max. 50 mm. . . . . . . . . . . . . . . . . . . . . . . Buat uçlarøyla betonda max. 150 mm. . . . . . . Aðørløðø 8,9 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . J Ekteki güvenlik broþüründe belirtilen güvenlik talimatlarøna uyun! J Asbest içeren malzemeleri ve kristal silisik asitli taþlar iþlenirken ortaya çøkan tozlar saðløða zararlødør. Meslek kuruluþunun VBG 119 sayølø kazalardan korunma hükmüne uyun. J Açøk havadaki prizler hatalø akøm koruma þalteri ile donatølmøþ olmalødør. Bu, elektrik tesisatønøzdaki bir zorunluluktur. Lütfen aletimizi kullanørken bu hususa dikkat edin. Elektrik tesisatçønøzla konuyu görüþün. J Aletle çaløþørken daima koruyucu gözlük kullanøn. Koruyucu iþ eldivenleri, saðlam ve kaymaz ayakkabølar ve iþ önlüðü kullanmanøzø tavsiye ederiz. J Alet çaløþør durumda iken talaþ ve kørpøntølarø temizlemeye çaløþmayøn. J Aletin gövdesini delmeyin, aksi taktirde koruyucu izolasyon kesilir (yapøþøcø etiket kullanøn). J Aletin kendinde bir çaløþma yapmadan önce fiþi prizden çekin. Aleti sadece kapalø iken prize takøn. J Baðlantø kablosunu aletten uzak tutun. Kablo daima aletin arkasønda olmalødør ve toplanmamalødør. J Daima ilave sapø kullanøn. J Duvar, tavan ve zeminde delik açarken elektrik kablolarøna, gaz ve su borularøna dikkat edin. Aletin A deðerlendirmeli gürültü seviyesi tipik olarak þu deðerdedir: Ses basøncø seviyesi = 93 dB (A). Akustik kapasite seviyesi = 106 dB (A). Koruyucu kulakløk kullanøn! Ölçüm deðerleri EN 50 114'e göre belirlenmektedir. Deðerlendirilin tipik ivme : 5,0 m/s

Ölçüm deðerleri EN 50 114'e göre belirlenmektedir. Bu kørøcø–delici taþtaki darbeli delme ve keskileme iþlerinde çok yönlü olarak kullanølabilir. Bu alet sadece belirtiði gibi ve usulüne uygun olarak kullanølabilir. Aleti sadece tek fazlø alternatif akøma ve tip etiketi üzerinde belirtilen þebeke gerilimine baðlayøn. DIN 57 740/VDE 0740 ve CEE 20 hükümlerine göre koruyucu izolasyon bulunduðundan, koruma kontaðø olmayan prizlere baðlantø da mümkündür. Parazit giderme Avrupa Normu EN 55014'e uygundur. Önsöz Teknik veriler Güvenliðiniz için talimatlar Gürültü ölçüm deðerleri Titreþim ölçüm deðerleri Kullanøm Þebeke baðlantøsø42

PNEUMATIC 5000 E Taþlar için gerekli olan darbeleme kuvvetini havalø darbeleme mekanizmasø üretir. Aynen bir çekiçle keskinin üzerine vurulduðu gibi, darbeleme kafasø da eksenel hareketli SDS–plus keskiye vurur. Elektromotor salønøm düzeni ––> Piston ––> Uçar piston üzerinden darbeleme kafasønø ileri geri hareket ettirir. Piston ile uçar piston arasønda bir hava yastøðø bulunur ("havalø darbeleme mekanizmasø" deyimi buradan kaynaklanør). Bu sayede yüksek bir darbe gücü ve geri tepmesiz çaløþma saðlanør. Çaløþma performansø bastørma kuvvetine baðlø deðildir. Açma: Açma/kapama þalterine basøn Kapama: Açma/kapama þalterini børakøn Devir sayøsø, açma/kapama þalterine uygulanan baskø yoluyla kademesiz olarak ayarlanabilir. Havalø kørøcø–delicinin fonksiyonu Køsa tanømlama Açma/kapama Emniyet debriyajø matkap ucunun bloke olmasø durumunda aletin dönmesini önler. Yorulmadan çaløþma için Yumuþak tutuþlu, ergonomik tasarømlø gövde. Anti vibrasyon sistemi AVS. Þanzøman-Motor ünitesi ile sap ve tutamaklar arasøndaki kuplaj ayrølmøþ olup, titreþim absorbe elemanlarø her iki tutamakta da kørma ve keskileme sørasønda ortaya çøkan titreþimleri absorbe eder. Darbeli delme ve keskileme iþleri için çevrim kolu. Derinlik mesnetli konumu ayarlanabilir ilave sap. Aletin açøløp kapanmasø ve elektronik kademesiz devir sayøsø ayarø için basmalø þalter. Ílave sap için yan tarafta takma yuvasø. Yukarø ve aþaðø doðru delme iþlemleri için ilave sap gövdenin yanøna da takølabilir. Deðiþiklikler: Metin, þekil ve veriler basøm tarihi itibariyle geçerlidir. Ürünlerimizin geliþtirilmesi anlamøndaki deðiþiklik haklarømøz saklødør. SDS–plus giriþli uçlar için kørøcø mandreni – uçlar takøldøktan sonra otomatik olarak kilitlenir.43

PNEUMATIC 5000 E Aletin kendinde bir çaløþma yapmadan önce fiþi prizden çekin. Kørøcø mandrenine SDS–max þaftlø þu uçlar takølabilir: –Beton ve taþta darbeli delme ucu –Sivri keski, yassø keski, oluklu keski, fayans keskisi Sadece SDS–max þaftlø uçlarø kullanøn!

1. Uç þaftønø temizleyin ve yaðlayøn.

2. Ucu hafifçe çevirerek sonuna kadar içeri

kontrol edin. Uç, uzunlamasøna yaklaþøk 10 mm hareket edebilmelidir.

1. Plastik halkayø ok yönünde arkaya doðru

çekin ve ucu çøkarøn. Takølan uca göre, alet, dönme hareketi (SDS-max matkap uçlarø) ile veya dönme hareketi olmaksøzøn (SDS-max keskiler) çaløþtørølabilir. Bunu yapmak için çevrim þalterini uygun biçimde çevirin. Darbeli delme Dönme stobu (keskileme) Ayar pozisyonu Mil kilitleme I"Ayar pozisyonunda" keski elle istenen açøya döndürülebilir. Daha sonra çevrim kolu ile mili kilitleyin, bu sørada keskiyi biraz ileri geri hareket ettirin. Çevrim kolu ile çevrim yaparken kullanølan ucu hafifçe çevirin; bu sayede çevrim kolunun kavramasø daha kolay olur. Sadece alet dururken çevrim yapøn. Alet boþta çaløþørken, darbeleme iþlevi devrede iken de havalø darbeleme mekanizmasø henüz aktif deðildir. Çaløþør durumdaki aleti malzeme üzerine køsa ve kuvvetli biçimde bastørmak havalø darbeleme mekanizmasønø devre sokmak için yeterlidir. Bu durumda vurucu parça tutma tertibatøndan kurtulur ve kullanøcø hafif bastørma gücüyle çaløþabilir. Darbeli delme ucunun veya keskinin takølmasø Ucun takølmasø Ucun çøkarølmasø Çevrim: Darbeli delme Keskileme

PNEUMATIC 5000 E Ílave sap döndürülebilir; bunu yapmak için þekilde görüldüðü gibi ilave sapø gevþetin ve istediðiniz konuma getirin. Ílave sapø tekrar søkøn. Ílave sap gövdenin yan taraføna da takølabilir. Bu konum aþaðø doðru (örneðin zeminde) veya yukarø doðru (örneðin tavanda) delme iþlemlerine uygundur. Bunu yapmak için ilave sapø öndeki tutucudan sökün ve gövdenin yanø taraføna vidalayøn.
