GEBRUIKSAANWIJZING PN 5000 E AEG

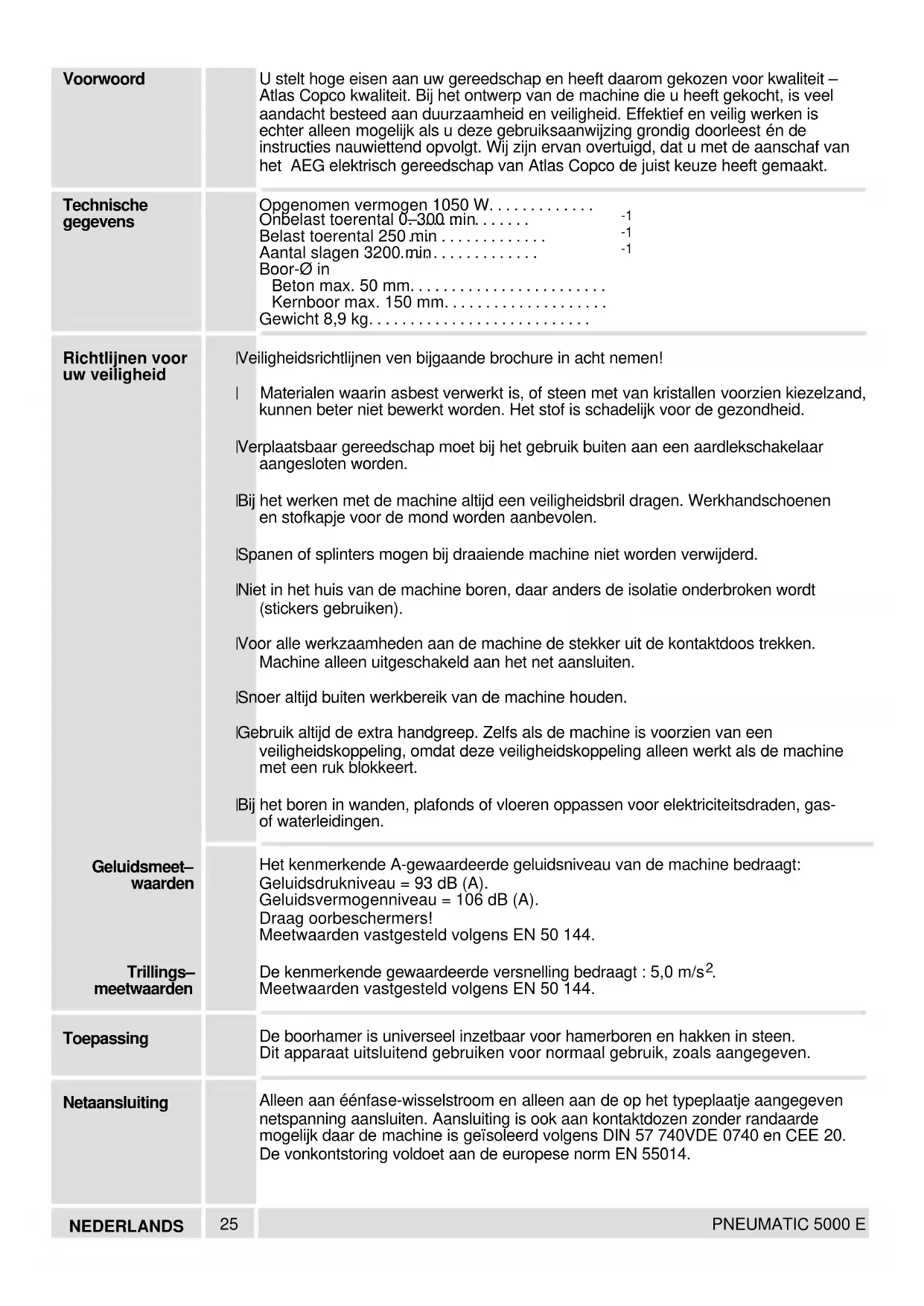

Aantal slagen 3200 min

Boor-Ø in Beton max. 50 mm. . . . . . . . . . . . . . . . . . . . . . . . Kernboor max. 150 mm. . . . . . . . . . . . . . . . . . . . Gewicht 8,9 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . J Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! J Materialen waarin asbest verwerkt is, of steen met van kristallen voorzien kiezelzand, kunnen beter niet bewerkt worden. Het stof is schadelijk voor de gezondheid. J Verplaatsbaar gereedschap moet bij het gebruik buiten aan een aardlekschakelaar aangesloten worden. J Bij het werken met de machine altijd een veiligheidsbril dragen. Werkhandschoenen en stofkapje voor de mond worden aanbevolen. J Spanen of splinters mogen bij draaiende machine niet worden verwijderd. J Niet in het huis van de machine boren, daar anders de isolatie onderbroken wordt (stickers gebruiken). J Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Machine alleen uitgeschakeld aan het net aansluiten. J Snoer altijd buiten werkbereik van de machine houden. J Gebruik altijd de extra handgreep. Zelfs als de machine is voorzien van een veiligheidskoppeling, omdat deze veiligheidskoppeling alleen werkt als de machine met een ruk blokkeert. J Bij het boren in wanden, plafonds of vloeren oppassen voor elektriciteitsdraden, gas- of waterleidingen. Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt: Geluidsdrukniveau = 93 dB (A). Geluidsvermogenniveau = 106 dB (A). Draag oorbeschermers! Meetwaarden vastgesteld volgens EN 50 144. De kenmerkende gewaardeerde versnelling bedraagt : 5,0 m/s

Meetwaarden vastgesteld volgens EN 50 144. De boorhamer is universeel inzetbaar voor hamerboren en hakken in steen. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aan kontaktdozen zonder randaarde mogelijk daar de machine is geïsoleerd volgens DIN 57 740VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014. Voorwoord Technische gegevens Richtlijnen voor uw veiligheid Geluidsmeet– waarden Trillings– meetwaarden Toepassing Netaansluiting26 NEDERLANDS PNEUMATIC 5000 E De vereiste slag voor het slaan in steen wordt gerealiseerd door een pneumatisch slagmechanisme. Op dezelfde wijze als men met een hamer op een konventionele beitel slaat, slaat een snapper direkt op de axial bewegende beitel. De elektromotor beweegt over de Krukoverbrenging –> zuiger –> luchtzuiger heen en weer. Tussen zuiger en luchtzuiger bevindt zich een luchtkussen (vandaar pneumatisch slagwerk). Zo wordt een hoge slagelasticiteit verkregen en kan er trillingsarm met de machine worden gewerkt. De boorprestatie is niet afhankelijkt van de aanzetdruk. Inschakelen: Aan-/uitschakelaar indrukken Uitschakelen: Aan-/uitschakelaar loslaten Het toerental varieert traploos met de druk die u op de aan–/uitschakelaar uitoefent. Hoe krachtiger de aandruk, des te hoger het vermogen. Werking van de pneumatische boorhamer Beschrijving In-/uitschakelen Ingebouwde veiligheidskoppeling verhindert meedraaien van de machine bij het vastlopen van de boor. Ergonomisch gevormd motorhuis met softgrip in de handgreep voor werken met minder vermoeidheid. Anti–Vibrations–System AVS De aandrijf-motoreenheid is losgekoppeld van de handgreep. Tillingdempers absorberen de trillingen in beide handgrepen bij hamerboren en beitelwerkzaamheden. Schakelhefboom voor omschakelen tussen hamerboren en beitelen. Verstelbare zijhandgreep met diepteaanslag Drukschakelaar voor aan– en uitschakelen van de machine en voor traploos elektronisch ’gasgeven’. Zijdelingse opname voor extra handgreep. Indien u naar boven of onderen wilt boren, kan de extra handgreep ook aan de zijkant van het machinehuis worden bevestigd. Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden. Hamerboorhouder voor werktuigen met SDS–max opname – werktuigen worden na insteken automatisch vergrendeld.27 NEDERLANDS PNEUMATIC 5000 E Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. In de hamerboorhouder kunnen de volgende gereedschappen met SDS-max schacht geplaatst worden: –Hamerboor voor beton en steen. –Puntbeitel, Vlakkebeitel, Gutsbeitel Alleen gereedschap met SDS-max opname gebruiken.

1. Opnameschacht schoonhouden en

2. Werktuig lichtjes draaiend tot de

aanslaginschuiven; de boorhouder vergrendelt automatisch.

3. Kontroleer of gereedschap goed

vergrendeld is. Het moet in de lengte-richting ca. 10 mm kunnen bewegen.

1. Kunststof ring in de richting van de pijl

naar achteren trekken en werktuig eruit halen. Afhankelijk van het toegepaste werktuig kan de machine worden gebruikt met ingeschakelde draaibeweging (SDS-max-boren) of zonder draaibeweging (SDS-max-beitels). Hamerboren Draaistop (beitelen) Afstelling Asvergrendeling In de ’afstelstand’ kan de beitel met de hand in de gewenste hoek worden verdraaid. Vervolgens met de schakelhefboom de as vergrendelen, waarbij u de beitel enigszins heen en weer moet draaien. Bij omschakelen het ingestoken werktuig met de hefboom iets verdraaien. Alleen bij stilstand van de machine omschakelen. Tijdens onbelast draaien is het pneumatisch slagmechanisme, zelfs als de hamerfunktie is ingeschakeld, nog niet aktief. Voor het aktiveren van het pneumatisch slagmechanisme hoeft u de ingeschakelde machine slechts even kort maar krachtig tegen het de bewerken materiaal te drukken. De veiligheidsvoorziening geeft de dop dan vrij, waardoor u met een lichte druk uw boorwerk kunt aanvangen. Hamerboor of beitel insteken Plaatsen gereedschap Verwijderen gereedschap Omschakelen: hamerboren beitelen

NEDERLANDS PNEUMATIC 5000 E De zij-handgreep kan worden verdraaid; de handgreep losmaken zoals op de tekening aangegeven en in de gewenste positie draaien. Zij-handgreep vervolgens weer vastdraaien. De extra handgreep kan ook aan de zijkant ven de machine worden gemonteerd. Deze positie is vooral geschikt om naar beneden te (b.v. in vloeren) of naar boven (b.v. in plafonds) te boren. Hiervoor de extra handgreep uit de voorste houder schroeven en dan aan de zijkant van het machinehuis weer vastschroeven.

Wanneer u op een bepaaide diepte wilt boren, dient u de diepte-aanslag over de handgreep te schuiven en op de gewenste boordiepte (op de stand boren) vast te klemmen. Altijd de luchtspleten van de machine schoonhouden. Bij uitschakelen van de koolborstels of wanneer de slagkapaciteit afneemt graag direkt de officiële servicedienst van AEG raadplegen. Dit verhoogt de levensduur van de machine en garandeert een probleemloze werking. Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. Extra handgreep verdraaien Extra zijhandgreep verzetten Instellen van de diepte–aanslag. Onderhoud29 DANSK PNEUMATIC 5000 E Atlas Copco kan tilbyde den krævende og ønskede kvalitet. Vi har fremstillet et holdbart og sikkert elektroværktøj til Dem. Læs brugsanvisningen godt igennem, før værktøjet tages i brug, så De er sikker på at benytte elektroværktøjet på en effektiv og sikker måde. Vi er sikre på, at De har truffet det rigtige valg ved at købe et AEG–elektroværktøj fra Atlas Copco. Nominelt strømforbrug 1050 W. . . . . . . . . . . . . Omdrejningstal, ubelastet 0–300 min
