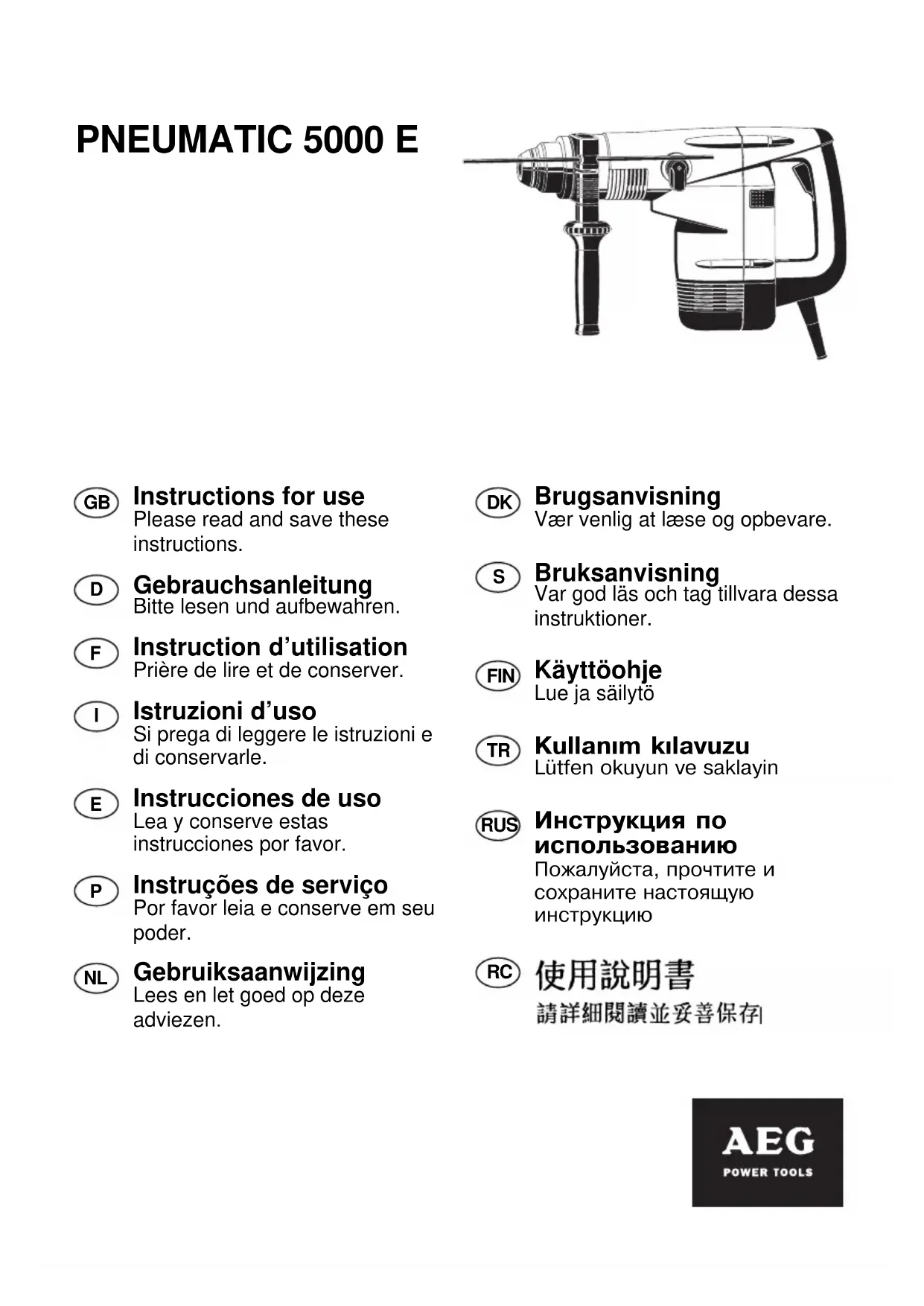

MODE D'EMPLOI PN 5000 E AEG

Vitesse en charge 250 min

Perçage à percussion 3200 min

Ø de perçage dans le béton max. 50 mm. . . . . . . . . . . . . . . . . . . . . . Béton avec trepan max. 150 mm. . . . . . . . . . . . Poids 8,9 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . J Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint. J La poussière qui se dégage lors de l’usinage des matériaux contenant de l’amiante et des pierres contenant de l’acide silicique cristallin porte atteinte à la santé. J Les prises de courant se trouvant à l’extérieur doivent être équipées de disjoncteurs de protection, répondant ainsi à la prescription de mise en place de votre installation électrique. Veuillez, d’une part, en tenir compte lors de l’utilisation de notre appareil et d’autre part, en parler à votre électricien. J Toujours porter des lunettes protectrices lorsqu’on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés. J Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. J Ne pas percer le carter de la machine; ceci pourrait entraîner une détérioration de l’isolation de protection (utiliser des autocollants). J Avant tous travaux sur la machine extraire la fiche de la prise de courant. Ne raccorder la machine au réseau que si l’interrupteur est en position arrêt. J Le câble d’alimentation doit toujours se trouver en dehors du champ d’action de la machine. Toujours maintenir le câble d’alimentation à l’arrière de la machine. J Toujours utiliser la poignée supplémentaire. Ceci est égelement valable pour les machines munies d’un accouplement de sécurité car celui-ci est actioné seulement en cas d’un blocage brusque. J Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d’eau. Les mesures réelles (A) des niveaux de bruit de la machine sont: Intensité de bruit = 93 dB (A). Niveau de bruit = 106 dB (A). Toujours porter des casques protecteurs! Valeurs de mesures obtenues conformément à la norme européenne 50 144. L’accélération réelle mesurée est : 5,0 m/s

Valeurs de mesures obtenues conformément à la norme européenne 50 144. Le marteau performateur est conçu pour un travail universel de martelage et de burinage dans la maçonnerie. Comme déjà indiqué, cette machine n’est conçue que pour une utilisation normale. Nos machines fonctionnent uniquement sur courant alternatif monophasé. S’assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 et CEE 20. Antiparasitage selon normes européennes EN 55014. Introduction Caractéristiques techniques Conseils de sécurité Mesure de bruit Valeur de vibration mesurée Utilisation Branchement secteur10 FRANÇAIS PNEUMATIC 5000 E La course nécessaire pour le perçage au marteau de la pierre est créée par un mécanisme de percussion pneumatique. De manière identique à la frappe d’un burin ordinaire avec un marteau, un piston frappe directement le burin se déplaçant axialement. Le moteur électrique fait aller et venir le piston par entraînement inversable ––> piston ––> masselotte. Un coussinet d’air se trouve entre le piston et la masselotte (mécanisme de percussion pneumatique). Ceci donne une souplesse de grande efficacité ainsi qu’un fonctionnement sans recul. L’augmentation de puissance n’accroît pas le rendement de la machine. Mise en marche: Appuyer sur l’interrupteur Marche/Arrêt Arrêt: Lâcher l’interrupteur Marche/Arrêt La vitesse de rotation peut être modifiée en continu selon l’appui sur l’interrupteur marche/arrêt. Avant tous travaux sur la machine extraire la fiche de la prise de courant. Les outils suivants à queue SDS-max peuvent être utilisés avec le mandrin de perçage à percussion: - foret pour marteau-perforateur, pour le perçage du béton et de la pierre - burin pointu, burin plat, burin creux Fonctionnement d’un marteau pneumatique rotatif Description Mise en marche/arrêt Insertion d’une mèche de marteau à percer ou d’un burin Accouplement de sécurité intégré empêchant l’entraînement de la machine en cas de blocage du foret. Corps ergonomique avec poignée pratique Système antivibratoire AVS. L’unité engrenages–moteur est désaccouplée des poignées; des éléments amortisseurs absorbent les vibrations sur les deux poignées lors des travaux de perçage à percussion et de burinage. Commutateur de sélection entre perçage à percussion et burinage. Poignée complémentaire réglable avec butée de profondeur intégrée Commutateur marche/arrêt et pour démarrage doux réglable Fixation latérale pour poignée supplémentaire. Pour des travaux de perçage vers le haut ou vers le bas, il est possible de monter la poignée supplémentaire sur le côté latéral du carter. Modifications: Les textes, les illustrations et les données techniques correspondent à la situation au moment de l’impression. Toutes modifications techniques sont réservées dans le cadre du développemen technique permanent. Mandrin de perçage à percussion pour outils avec logement pour SDS–max – les outils sont verrouillés automatiquement après insertion.11 FRANÇAIS PNEUMATIC 5000 E N’utiliser que des outils à queue SDS-max!

1. Nettoyer la queue de l’outil et la graisser.

2. Pousser l’outil en butée en le faisant

tourner légèrement, le mandrin est automatiquement verrouillé.

3. S’assurer que l’outil est effectivement

verrouillé correctement. On doit pouvoir le faire bouger d’environ 10 mm dans le sens longitudinal.

1. Tirer la bague plastique vers l’arrière dans

le sens de la flèche et retirer l’outil. En fonction de l’outil monté, la machine peut travailler avec mouvement de rotation (foret–max–SDS) ou sans mouvement de rotation (burin–max–SDS). Tourner le commutateur sur la position souhaitée. Perçage à percussion Arrêt de rotation (Burinage) Position de Position de réglage verrouillage de broche Dans la ”position de réglage”, le burin peut être tourner à la main selon l’angle nécessaire. Après cela, verrouiller la broche au moyen du sélecteur, tout en faisant tourner légèrement le burin dans un sens et dans l’autre. Lors de la sélection de l’opération, le sélecteur s’encliquette plus facilement lorsque l’on tourne légèrement le foret. Ne commuter que la machine à l’arrêt. Pendant la marche à vide, le système de percussion n’est pas encore opérationnel. Afin d’activer le système de percussion, il suffit une forte pression de courte durée avec la machine en marche contre le matériau à travailler. Par là, la bouterolle se dégage de façon sensible de ce dispositif de retenue, puis, on peut travailler en exerçant une légère pression. Fixation de l’outil Retrait de l’outil Sélection entre perçage à percussion, burinage

FRANÇAIS PNEUMATIC 5000 E La poignée complémentaire peut être réglée selon les besoins; pour cela, conformément à la figure ci–contre, lâcher la poignée complémentaire et la tourner dans la position souhaitée, puis reserrer la poignée complémentaire. Il est également possible de monter la poignée supplémentaire sur la face latérale du carter. Cette position est particulièrement favorable lorsqu’il s’agit d’effectuer des travaux de perçage vers le bas (p. ex. dans le sol) ou vers le haut (p. ex. dans le plafond). Pour cela, dévisser la poignée supplémentaire de sa fixation avant et la visser ensuite sur la face latérale du carter.

Afin d’effectuer des perçages d’une profondeur déterminée, introduire la butée de profondeur dans l’alésage se trouvant sur la poignée et la serrer dans la position désirée (par rapport au foret). Tenir toujours propre les orifices de ventilation de la partie moteur. Lorsque les balais (charbon) ne travaillent plus ou si la performance de la machine diminue, veuillez contacter une station de service après–vente autorisée d’AEG. Ceci augmente la durée de vie de la machine et garantie une disponibilité permanente de fonctionnement. Veuillez trouver l’adresse du service après–vente de votre région sur la liste d’adresses ci–jointe des services après–vente. N’utiliser que des pièces et accessoires AEG. Pour des pièces dont l’échange n’est pas décrit, s’adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est, une vue éclatée de l’appareil peut être fournie. S’adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après–vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D–71361 Winnenden. Déplacement de la poignée supplémentaire Déplacement de la poignée supplémentaire Réglage de la butée de profondeur Entretien13 ITALIANO PNEUMATIC 5000 E La vostra richiesta ed aspettativa è quella di acquistare merce d’elevata qualità - qualità offerta da Atlas Copco. Noi costruiamo per voi utensili elettrici durevoli e affidabili. Si prega di leggere attentamente le istruzione al primo utilizzo cosicché si possa utilzzare l’utensile elettrico in modo più sicuro e corretto. Siamo sicuri che acquistare gli utensili elettrici AEG di Atlas Copco sia la scelta migliore. Potenza assorbita 1050 W. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Numero di giri a vuoto 0–300 min

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conforme aux reglementations 98/37/CE, 73/23/CEE, 89/336/CEE ITALIANO
