BEDIENUNGSANLEITUNG PN 5000 E AEG

Lastdrehzahl max. 250 min

Schlagzahl max. 3200 min

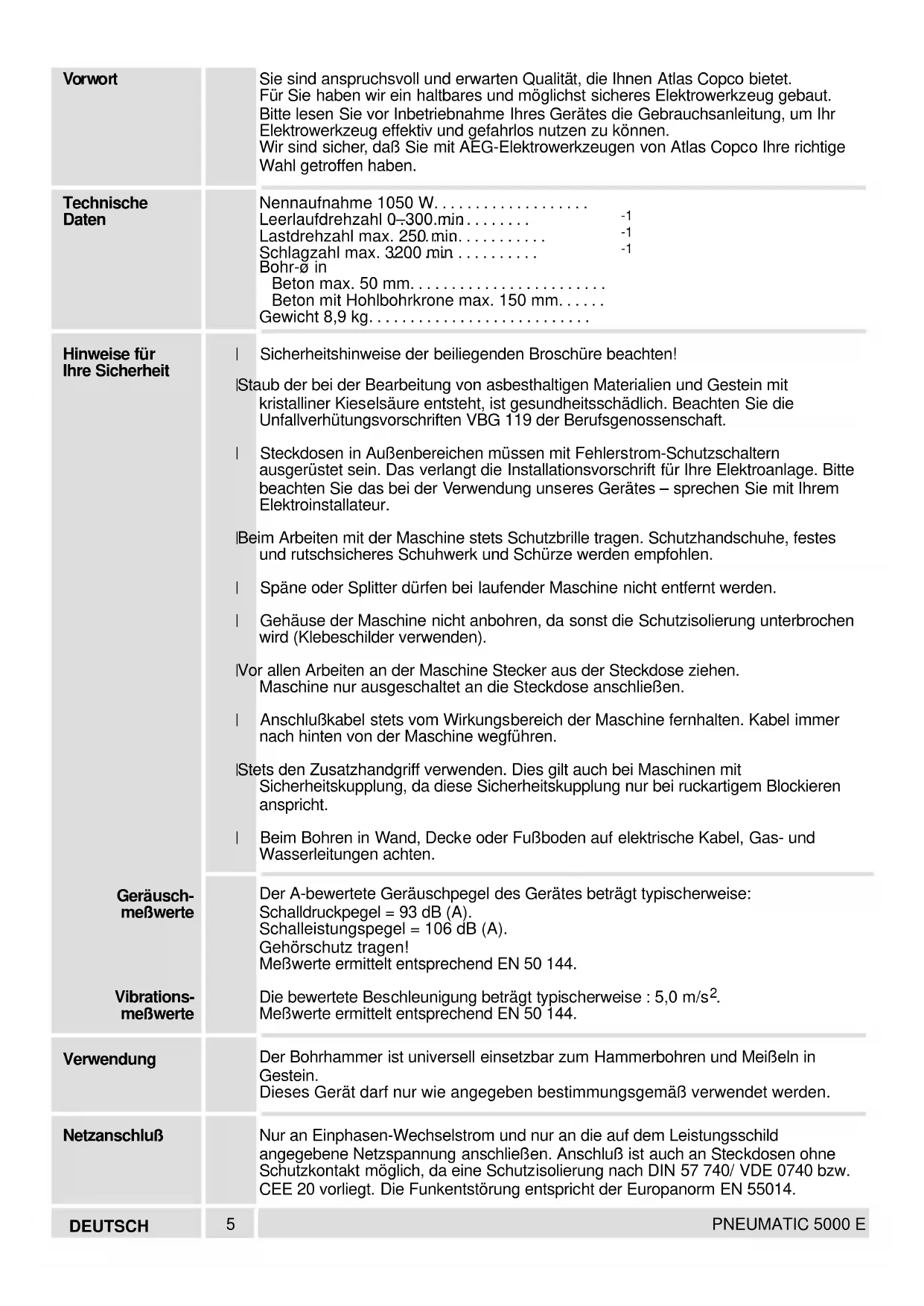

Bohr-ø in Beton max. 50 mm. . . . . . . . . . . . . . . . . . . . . . . . Beton mit Hohlbohrkrone max. 150 mm. . . . . . Gewicht 8,9 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . J Sicherheitshinweise der beiliegenden Broschüre beachten! J Staub der bei der Bearbeitung von asbesthaltigen Materialien und Gestein mit kristalliner Kieselsäure entsteht, ist gesundheitsschädlich. Beachten Sie die Unfallverhütungsvorschriften VBG 119 der Berufsgenossenschaft. J Steckdosen in Außenbereichen müssen mit Fehlerstrom-Schutzschaltern ausgerüstet sein. Das verlangt die Installationsvorschrift für Ihre Elektroanlage. Bitte beachten Sie das bei der Verwendung unseres Gerätes – sprechen Sie mit Ihrem Elektroinstallateur. J Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes und rutschsicheres Schuhwerk und Schürze werden empfohlen. J Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden. J Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebeschilder verwenden). J Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen. Maschine nur ausgeschaltet an die Steckdose anschließen. J Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführen. J Stets den Zusatzhandgriff verwenden. Dies gilt auch bei Maschinen mit Sicherheitskupplung, da diese Sicherheitskupplung nur bei ruckartigem Blockieren anspricht. J Beim Bohren in Wand, Decke oder Fußboden auf elektrische Kabel, Gas- und Wasserleitungen achten. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel = 93 dB (A). Schalleistungspegel = 106 dB (A). Gehörschutz tragen! Meßwerte ermittelt entsprechend EN 50 144. Die bewertete Beschleunigung beträgt typischerweise : 5,0 m/s

Meßwerte ermittelt entsprechend EN 50 144. Der Bohrhammer ist universell einsetzbar zum Hammerbohren und Meißeln in Gestein. Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden. Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw. CEE 20 vorliegt. Die Funkentstörung entspricht der Europanorm EN 55014. Vorwort Technische Daten Hinweise für Ihre Sicherheit Geräusch- meßwerte Vibrations- meßwerte Verwendung Netzanschluß6 DEUTSCH PNEUMATIC 5000 E Den erforderlichen Schlag zum Hämmern in Gestein erzeugt ein Pneumatikschlagwerk. Ähnlich wie man mit einem Hammer auf einen herkömmlichen Meißel schlägt, schlägt ein Döpper direkt auf den axial beweglichen Meißel. Der Elektromotor bewegt über Kurbeltrieb –> Kolben –> Flugkolben den Döpper hin und her. Zwischen Kolben und Flugkolben befindet sich ein Luftkissen (deshalb ”Pneumatikschlagwerk”). So erreicht man eine hohe Schlagleistung und ein rückstoßarmes Arbeiten. Die Arbeitsleistung ist nicht vom Anpreßdruck abhängig. Einschalten: Schalterdrücker drücken Ausschalten: Schalterdrücker loslassen Die Drehzahl kann je nach Druck auf den Schalterdrücker stufenlos verstellt werden. Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen. In das Hammerbohrfutter können folgende Arbeitswerkzeuge mit SDS-max-Schaft eingesetzt werden: - Hammerbohrer für Beton und Gestein -Spitzmeißel, Flachmeißel, Hohlmeißel, Fliesenmeißel Funktion des Pneumatik- Bohrhammers Kurzbeschreibung Ein-/Ausschalten Hammerbohrer oder Meißel einsetzen Eingebaute Sicherheitskupplung, verhindert ein Mitdrehen der Maschine bei Verklemmen des Bohrers. Ergonomisch geformtes Gehäuse mit Softgrip für ermüdungsarmes Arbeiten. Antivibrationssystem AVS. Die Getriebe-Motoreinheit ist von den Handgriffen abgekoppelt, Dämpfungselemente absorbieren Vibrationen an beiden Handgriffen beim Hämmern und Meißeln. Schalthebel zum Umschalten zwischen Hammerbohren und Meißeln. Verstellbarer Zusatzhandgriff mit integriertem Tiefenanschlag. Schalterdrücker zum Ein- und Ausschalten der Maschine und stufenlosem elektronischem ”Gasgeben”. Seitliche Aufnahme für Zusatzhandgriff. Zum Bohren nach oben oder nach unten kann der Zusatzhandgriff auch seitlich am Gehäuse befestigt werden. Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehalten. Hammerbohrfutter für Werkzeuge mit SDS-max-Aufnahme – Werkzeuge werden nach dem Einstecken automatisch verriegelt.7 DEUTSCH PNEUMATIC 5000 E Nur Werkzeuge mit SDS-max-Schaft verwenden!

1. Werkzeugschaft säubern und einfetten.

2. Werkzeug leicht drehend bis Anschlag

einschieben; das Bohrfutter verriegelt automatisch.

3. Prüfen ob Werkzeug richtig verriegelt ist.

Es muß sich in Längsrichtung ca. 10 mm bewegen lassen.

1. Kunststoffring in Pfeilrichtung nach hinten

ziehen und Werkzeug entnehmen. Je nach eingesetztem Werkzeug kann die Maschine mit zugeschalteter Drehbewegung (SDS-max-Bohrer) oder ohne Drehbewegung (SDS-max-Meißel) betrieben werden. Hierzu Umschalter entsprechend verdrehen. Hammerbohren Drehstop (Meißeln) Justierstellung Spindelarretierung In der ”Justierstellung” kann der Meißel von Hand im gewünschten Winkel verdreht werden. Danach mit dem Schalthebel die Spindel arretieren, dabei den Meißel etwas hin und her drehen. Beim Umschalten mit dem Schalthebel das eingesetzte Werkzeug leicht verdrehen, dadurch wird das Einrasten des Schalthebels erleichtert. Nur im Stillstand der Maschine umschalten. Im Leerlauf ist das Pneumatikschlagwerk trotz eingeschalteter Hammerfunktion noch nicht aktiv. Um das Pneumatikschlagwerk zu aktivieren, genügt ein kurzer, kräftiger Druck der eingeschalteten Maschine gegen das Material. Hierbei löst sich der Döpper spürbar aus seiner Fangvorrichtung und man kann jetzt mit leichtem Druck arbeiten. Werkzeuge einsetzen Werkzeuge herausnehmen Umschalten: Hammerbohren Meißeln

DEUTSCH PNEUMATIC 5000 E Der Zusatzhandgriff kann verdreht werden; hierzu wie in Abbildung gezeigt den Zusatzhandgriff lockern und in die gewünschte Position bringen. Zusatzhandgriff wieder festziehen. Der Zusatzhandgriff kann auch seitlich am Gehäuse angebracht werden. Diese Stellung eignet sich vorzugsweise für das Bohren nach unten (z.B. in den Fußboden) oder nach oben (z.B. in die Decke). Hierzu den Zusatzhandgriff aus der vorderen Halterung herausschrauben und dann seitlich im Gehäuse einschrauben.

Zum Bohren auf eine bestimmte Tiefe Tiefenanschlag in die Bohrung am Handgriff schieben und um die gewünschte Bohrtiefe (versetzt zum Bohrer) festklemmen. Stets die Lüftungsschlitze der Maschine sauber halten. Bei Abschalten der Kohlebürsten oder Nachlassen der Schlagleistung: bitte autorisierten Wartungsdienst von AEG aufsuchen. Dies erhöht die Lebensdauer der Maschine und garantiert eine ständige Betriebsbereitschaft. Die Anschrift eines Wartungsdienstes in Ihrer Nähe entnehmen Sie bitte den beigefügten Kundendienstadressen. Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer AEG Kundendienststelle auswechseln lassen (Broschüre Garantie/Kundendienstadressen beachten). Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden angefordert werden. Zusatzhandgriff verdrehen Zusatzhandgriff versetzen Einstellen des Tiefenanschlags Wartung9 FRANÇAIS PNEUMATIC 5000 E Vous avez des exigences et vous voulez de la qualité – une qualité que vous offre Atlas Copco. Nous avons mis au point pour vous un outil électrique de longue durée vous offrant un maximum de sécurité. Avant la mise en service de votre appareil, veuillez lire attentivement le mode d’emploi afin d’en tirer le plus d’efficacité et d’éviter tout risque de danger. Nous sommes convaincus qu’avec les outils électriques Atlas Copco vous avec fait le choix qu’il fallait. Puissance absorbée 1050 W. . . . . . . . . . . . . . . Régime à vide 0–300 min

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, gemäß den Bestimmungen der Richtlinien 98/37/EG, 73/23/EWG, 89/336/EWG FRANÇAIS
