BRUGSANVISNING PN 5000 E AEG

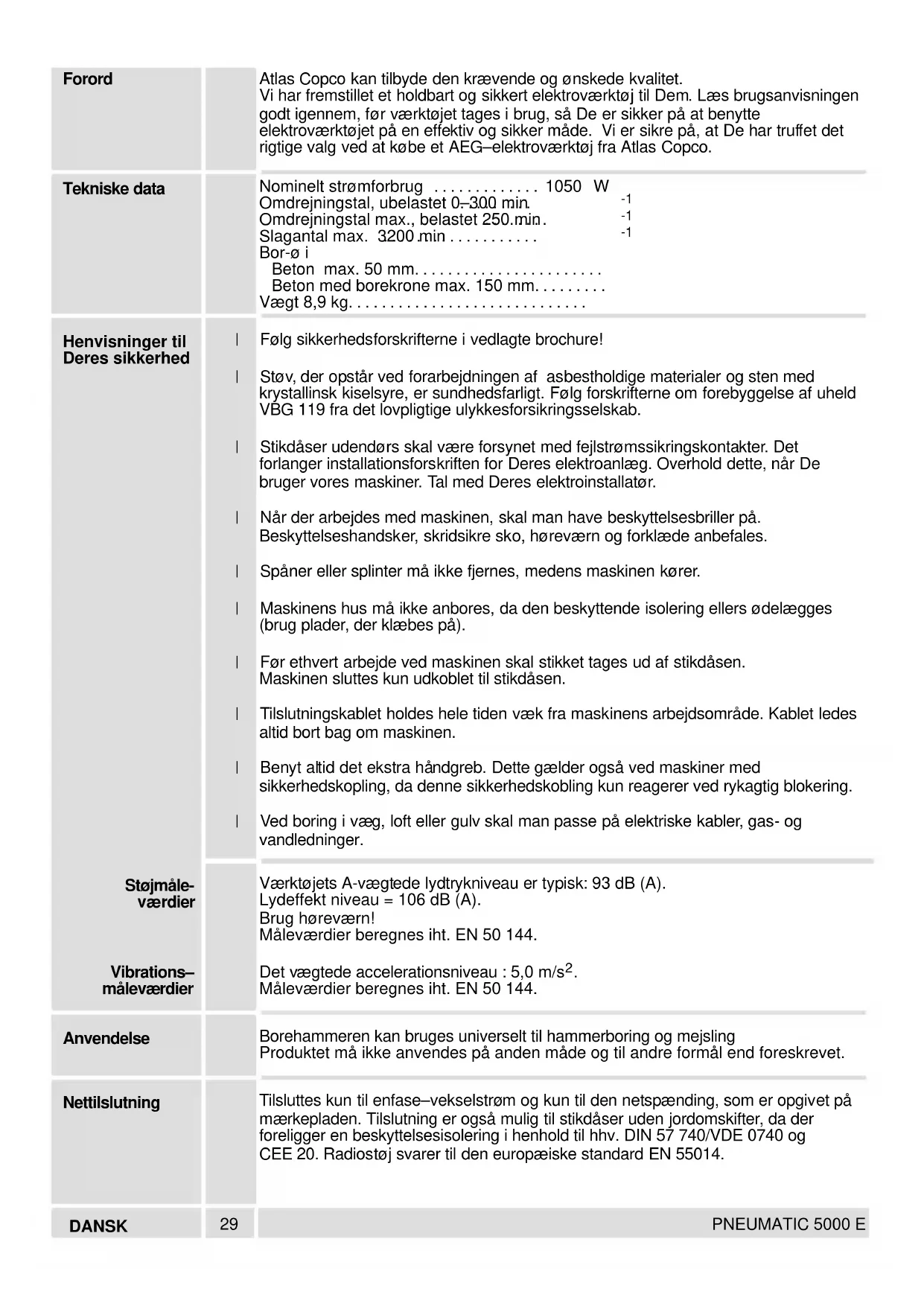

Bor-ø i Beton max. 50 mm. . . . . . . . . . . . . . . . . . . . . . . Beton med borekrone max. 150 mm. . . . . . . . . Vægt 8,9 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . J Følg sikkerhedsforskrifterne i vedlagte brochure! J Støv, der opstår ved forarbejdningen af asbestholdige materialer og sten med krystallinsk kiselsyre, er sundhedsfarligt. Følg forskrifterne om forebyggelse af uheld VBG 119 fra det lovpligtige ulykkesforsikringsselskab. J Stikdåser udendørs skal være forsynet med fejlstrømssikringskontakter. Det forlanger installationsforskriften for Deres elektroanlæg. Overhold dette, når De bruger vores maskiner. Tal med Deres elektroinstallatør. J Når der arbejdes med maskinen, skal man have beskyttelsesbriller på. Beskyttelseshandsker, skridsikre sko, høreværn og forklæde anbefales. J Spåner eller splinter må ikke fjernes, medens maskinen kører. J Maskinens hus må ikke anbores, da den beskyttende isolering ellers ødelægges (brug plader, der klæbes på). J Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Maskinen sluttes kun udkoblet til stikdåsen. J Tilslutningskablet holdes hele tiden væk fra maskinens arbejdsområde. Kablet ledes altid bort bag om maskinen. J Benyt altid det ekstra håndgreb. Dette gælder også ved maskiner med sikkerhedskopling, da denne sikkerhedskobling kun reagerer ved rykagtig blokering. J Ved boring i væg, loft eller gulv skal man passe på elektriske kabler, gas- og vandledninger. Værktøjets A-vægtede lydtrykniveau er typisk: 93 dB (A). Lydeffekt niveau = 106 dB (A). Brug høreværn! Måleværdier beregnes iht. EN 50 144. Det vægtede accelerationsniveau : 5,0 m/s

Måleværdier beregnes iht. EN 50 144. Borehammeren kan bruges universelt til hammerboring og mejsling Produktet må ikke anvendes på anden måde og til andre formål end foreskrevet. Tilsluttes kun til enfase–vekselstrøm og kun til den netspænding, som er opgivet på mærkepladen. Tilslutning er også mulig til stikdåser uden jordomskifter, da der foreligger en beskyttelsesisolering i henhold til hhv. DIN 57 740/VDE 0740 og CEE 20. Radiostøj svarer til den europæiske standard EN 55014. Forord Tekniske data Henvisninger til Deres sikkerhed Støjmåle- værdier Vibrations– måleværdier Anvendelse Nettilslutning30 DANSK PNEUMATIC 5000 E Det nødvendige slag til hammerboring i sten frembringes af et pneumatikslagværk. Ligesom man slår med en hammer på en traditionel mejsel, slår en nittedriver direkte på den aksialt bevægelige mejsel. Den elektriske motor bevæger via vippedrift –> stempel –>flyvestempel nittedriveren frem og tilbage. Mellem stempel og flyvestempel befinder der sig en luftpude (derfor ”pneumatikslagværk”). Således opnår man en stor slagelasticitet og et tilbageslagsfrit arbejde. Boreydelsen er ikke afhængig af løftetrykket. Indkobling: Der trykkes på kontakten Udkobling: kontakten slippes Omdrejningstallet kan indstilles trinløst alt efter tryk på ind–/udkobler. Den pneumatiske borehammers funktion Kort beskrivelse Afbryderkontakt Indbygget sikkerhedskobling forhindrer, at maskinen drejer med, når boret sidder fast. Ergonomisk udformet motorhus med Softgreb, der hindrer ømme og trætte muskler og led. Antivibrationssystem AVS Gear-motorenheden er frakoblet håndgrebene, dæmpningselementer absorberer vibraioner fra begge håndgreb ved hamring og mejsling. Gearskifte til omkobling mellem hammerboring og mejsling. Støttegreb med indbygget dybdestop. Afbryderkontakt aktiveres ved til– og frakobling af maskinen og til trinløs elektronisk hastighedsregulering. Sideholder til ekstra-håndgreb. Til boring i opad– eller nedadgående retning kan det ekstra-håndgreb også fastgøres på siden af huset. Ændringer: Tekst, billede og data svarer til den tekniske udvikling på trykketidspunktet. Der tages forbehold for ændringer som følge af videreudvikling af vore produkter. Borepatron til værktøjer fastlåses med SDS–max adapter – værktøjer fastlåses automatisk efter isætning.31 DANSK PNEUMATIC 5000 E Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. I hammerborepatronen kan følgende arbejdsværktøjer monteres med SDS-max-skaft: - Hammerbor til beton og sten - Spidsmejsel, Fladmejsel, Hulmejsel Brug kun værktøjer med SDS-max-skaft!

1. Værktøjsskaft renses og smøres.

2. Værktøj skubbes ved en let drejning ind til

anslag; borepatronen fast–låser automatisk.

3. Det kontrolleres, om værktøj er rigtigt

fastlåst. Det må kunne bevæge sig ca. 10 mm i længderetningen.

1. Kunststofring trækkes bagud i pilens

retning, og værktøj fjernes. Maskinen kan arbejde med tilkoblet drejebevægelse (SDS–max–bor) eller uden drejebevægelse (SDS–max–mejsel) afhængigt af det isatte værktøj. Drej omskifteren afhængigt af det ønskede valg. Boring Hammerboring I ”justeringspositionen” kan mejslen manuelt drejes i den ønskede vinkel. Derefter låses spindelen med gearskiftekontakten, i den forbindel se drejes mejslen noget frem og tilbage. Ved betjening af gearomskifteren kan denne hjælpes i ret position, ved at dreje borepatronen med hånden, mens De skifter gear. Når maskinen løber ubelastet er den pneumatiske hammerfunktion ikke aktiv. Heller ikke selv om slaget er slået til. For at aktivere hammerfunktionen er det tilstrækkeligt med et kort kraftigt tryk mod arbejdsstedet. Hermed løsnes slagstiften fra sin sikkerhedsposition og man kan arbejde videre med et let tryk. Hammerbor eller mejsel sættes i Isætning af arbejdsværktøj Afmontering af arbejds– værktøjer Omkobling: hammerboring mejsling

DANSK PNEUMATIC 5000 E Støttegrebet kan drejes. Ekstrahåndtaget kan også anbringes på siden af huset. Denne stilling egner sig især til boring i nedadgående retning (f.eks. i gulvet) eller i opadgående retning (f.eks. i loftet). Ekstrahåndtaget skrues ud af den forreste holder og skrues derefter fast på siden af huset.
