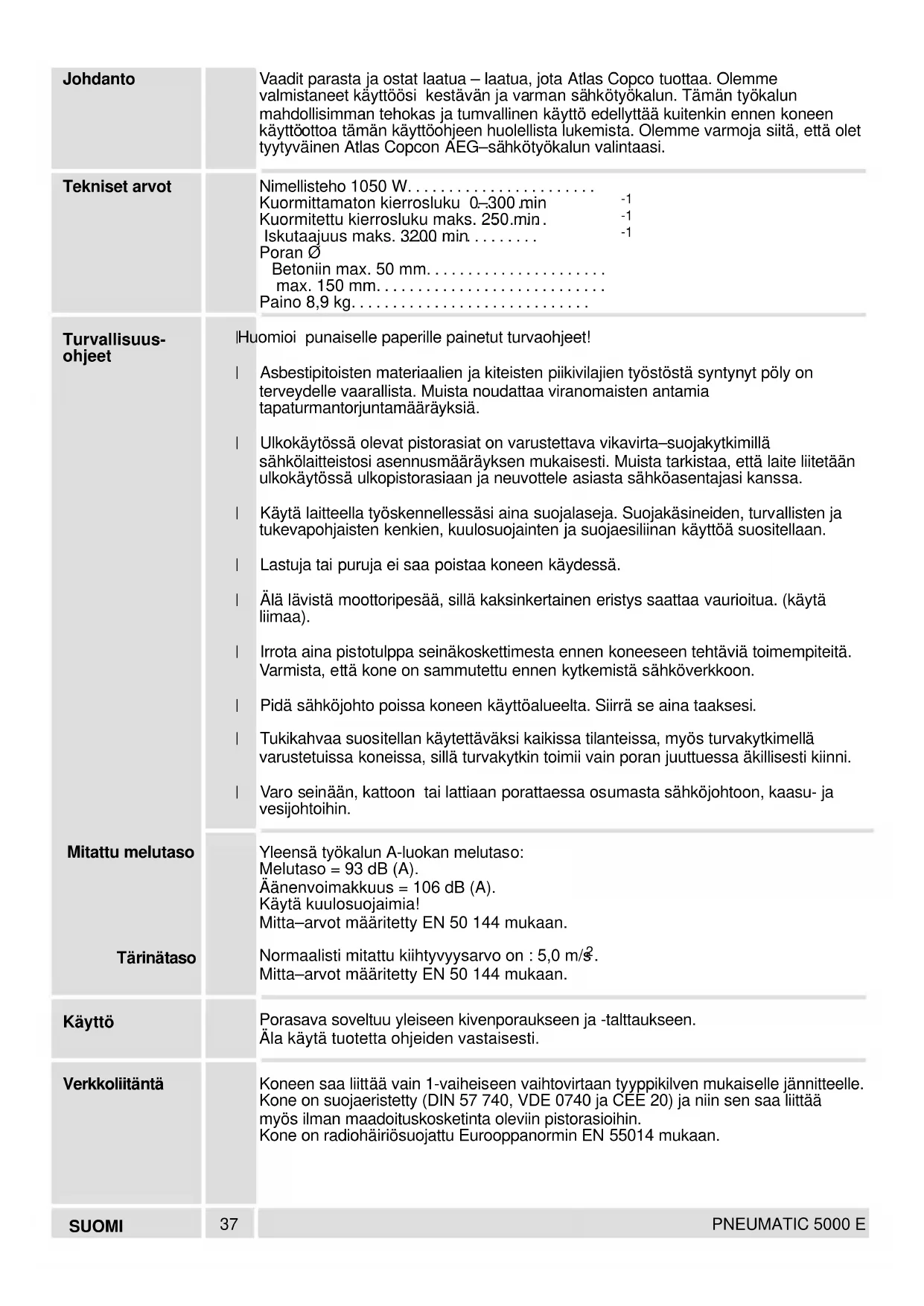

KÄYTTÖOHJE PN 5000 E AEG

Kuormitettu kierrosluku maks. 250 min

Iskutaajuus maks. 3200 min

Poran Ø Betoniin max. 50 mm. . . . . . . . . . . . . . . . . . . . . . max. 150 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . Paino 8,9 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . J Huomioi punaiselle paperille painetut turvaohjeet! J Asbestipitoisten materiaalien ja kiteisten piikivilajien työstöstä syntynyt pöly on terveydelle vaarallista. Muista noudattaa viranomaisten antamia tapaturmantorjuntamääräyksiä. J Ulkokäytössä olevat pistorasiat on varustettava vikavirta–suojakytkimillä sähkölaitteistosi asennusmääräyksen mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä ulkopistorasiaan ja neuvottele asiasta sähköasentajasi kanssa. J Käytä laitteella työskennellessäsi aina suojalaseja. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainten ja suojaesiliinan käyttöä suositellaan. J Lastuja tai puruja ei saa poistaa koneen käydessä. J Älä lävistä moottoripesää, sillä kaksinkertainen eristys saattaa vaurioitua. (käytä liimaa). J Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. Varmista, että kone on sammutettu ennen kytkemistä sähköverkkoon. J Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina taaksesi. J Tukikahvaa suositellan käytettäväksi kaikissa tilanteissa, myös turvakytkimellä varustetuissa koneissa, sillä turvakytkin toimii vain poran juuttuessa äkillisesti kiinni. J Varo seinään, kattoon tai lattiaan porattaessa osumasta sähköjohtoon, kaasu- ja vesijohtoihin. Yleensä työkalun A-luokan melutaso: Melutaso = 93 dB (A). Äänenvoimakkuus = 106 dB (A). Käytä kuulosuojaimia! Mitta–arvot määritetty EN 50 144 mukaan. Normaalisti mitattu kiihtyvyysarvo on : 5,0 m/s

Mitta–arvot määritetty EN 50 144 mukaan. Porasava soveltuu yleiseen kivenporaukseen ja -talttaukseen. Äla käytä tuotetta ohjeiden vastaisesti. Koneen saa liittää vain 1-vaiheiseen vaihtovirtaan tyyppikilven mukaiselle jännitteelle. Kone on suojaeristetty (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittää myös ilman maadoituskosketinta oleviin pistorasioihin. Kone on radiohäiriösuojattu Eurooppanormin EN 55014 mukaan. Johdanto Tekniset arvot Turvallisuus- ohjeet Mitattu melutaso Tärinätaso Käyttö Verkkoliitäntä38 SUOMI PNEUMATIC 5000 E Iskuporaukseen tarvittava isku muodostetaan pneumaattisella iskumekanismilla. Samalla tavoin kuin tavallista talttaa lyödään vasaralla lyö iskuri aksiaalisesti liikkuvaan talttaan. Sähkömoottori liikuttaa iskuria edestakaisin kampikoneiston avulla. Männän ja vapaasti liikkuvan männään välillä on pneumaattinen vaimennus. Tuloksena on tehokas poraus pienellä työvoimalla. Voima, jolla työkalua painetaan ei vaikuta suorituskykyyn. Koneen käynnistäminen: Paina kytkintä Koneen pysäyttäminen: Vapauta kytkin. Pyörimisnopeutta voidaan säätää portaattomasti käynnistyskytkimestä painamalla. Pyörivän iskumekanismin toiminta Toimintakuvaus Käynnistyskytkin Sisäänrakennettu turvakytkin estää konetta pyörähtämästä ympäri koneen juuttuessa. Ergonomisesti muotoiltu vaippa ja takimmainen kädensija (Softgrip) takaavat miellyttävän työotteen. Tärinävaimennusjärjestelmä AVS Vaihteisto ja moottori on rotettuna kädensijasta. Iskuporauksessa ja talttauksessa puskurikumin osat vaimentaa tärinän molemmissa kädensijoissa. Vipu vasaraporaukseen tai talttaukseen kytkemiseksi. Poraussyvyyden rajoittimella varustettua lisäkahvaa voidaan siirtää. Käynnistin– ja pysäytinvipu sekä pehmeän käynnistyksen portaaton ohjaus. Tukikahvan kiinnityskohta laitteen kyljessä. Poratessa ylöspäin tai alaspäin voidaan tukikahva tarvittaessa kiinnittää laitteen kylkeen. Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään. Vasaraporausistukka SDS–max kiinnityksellä oleville työkaluille – lukitseminen tapahtuu automaattisesti työkalua sisääntyönnettäessä.39 SUOMI PNEUMATIC 5000 E Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. Poravasaraistukkaan voidaan kiinnittää seuraavat SDS-max-vartiset työkalut: - poravasara betoniin ja kiveen -kärkitaltta, lattataltta, kourutaltta Käyttää saa vain SDS-plus-vartisia työkaluja!

1. Puhdista ja rasvaa työkalun varsi.

2. Työnnä työkalu sisään kevyesti kiertäen,

istukka lukkiutuu automaattisesti.

3. Tarkista vielä, että työkalun kiinnitys on

kunnolla lukossa. Sen täytyy voida liikkua pituussuunnassa 10 mm verran.

1. Vedä muovirengas taakse nuolen suuntaan

ja poista työkalu. vasaraporaus pyörityksen poisto (talttaus) säätöasento karan lukitusasento ”Sovitusasennossa” oleva taltta voidaan kiertää käsin haluttuun asentoon, jonka jälkeen kara lukitaan vaihdevivusta, talttaa kevyesti edestakaisin kiertäen. Vaihtaessasi kierroslukualuetta, muista kääntää porakoneessa olevaa istukkaa samanaikaiseti kun käännät vaihteen valitsijavipua, tällöin vaihde asettuu paikalleen helpommin. Vaihto mahdollista vain koneen ollessa pysähdyksissä. Iskumekanismi ei ole toiminnassa päällekytkettynäkään, koneen käydessä tyhjäkäynnillä. Koneen käydessä, pneumaattisen iskulaitteiston aktivoimiseksi tarvitaan vain lyhyt painallus työstettävää pinlaa vasten. Tämä vapauttaa turvalukituksen ja poraus voidaan aloittaa kevyesti syöttäen. Iskuporan tai taltan asettaminen Työkalukiinnitys Työkalun poistaminen Kytkeminen vasaraporauk- seen talttaukseen

SUOMI PNEUMATIC 5000 E Lisäkahva voidaan asettaa haluttuun asentoon kiertämällä sen kiinnitys auki ja kiini kuvan osoittamalla tavalla. Sivukahvaa voi käytää työkalun takaosassa. Irrotus ja asennus kummallekin puolelle tehtyjä sijoituspaikkoja käyttäen.

Haluttuun syvyyteen poraamiseksi työnnä syvyydenrajoitin kädensijan reikään ja lukitse se haluttuun poraussyvyyteen. Pidä moottorin ilmanottoaukot puhtaina. Mikäli hiilet lakkaavat toimimasta tai koneen teho alkaa laskea, on syytä ottaa yhteys lähimpään AEG valtuutettuun huoltokorjaamoon. Näin varmistat koneen luotettavan toiminnan ja pitkän kestoiän. Huoltopisteiden osoitteet löydät koneen mukana toimitetusta luettelosta. Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käyttöohjeessa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven kymmennumeroisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala. Lisäkahvan asennon vaihto [mon.01.r] Retir ar o punho auxiliar Poraussyvyyden rajoittimen säätö Huolto41

SUOMI TODISTUS CE-STANDARDINMUKAISUUDESTA Todistamme täten ja vastaamme yksin siitä, että tämä tuote on allalueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, seuraavien sääntöjen mukaisesti:
