Produkttyp	Winkelschleifer
Marke	AEG
Modell	WSE 800125
Leistungsaufnahme	800 W
Leerlaufdrehzahl max.	10 000 min⁻¹
Max. Scheibendurchmesser	125 mm
Spindelgewinde	M14
Gewicht	1,5 kg
Stromversorgung	230 V, 50 Hz, einphasiger Wechselstrom
Doppelisolation	Ja (gemäß DIN 57 740/VDE 0740 und CEE 20)
Sanftanlauf	Ja, reduziert den Anlaufstrom
Drehzahlvorwahl	Ja, per Rändelrad (A = niedrig, G = hoch)
Schallleistungspegel	85 dB(A)
Schalldruckpegel	98 dB(A)
Vibration (Beschleunigung)	5 m/s²
Hauptfunktionen	Trennen, Schleifen, Entgraten (Metall, Stein)
Sicherheit	Verstellbare Schutzhaube, Spindelarretierung, Sicherheitsschalter
Wartung und Reinigung	Häufige Reinigung des Inneren, stationäre Absaugung bei intensiver Nutzung empfohlen
Ersatzteile und Reparierbarkeit	Scheiben, Schnellspannmutter FIXTEC, Schutzhaube, Flansche, Stiftschlüssel
Garantie und Konformität	Konform mit Normen EN 50144, EN 55014, CE

Häufig gestellte Fragen - WSE 800125 AEG

Wie wählt man die Drehzahl am Winkelschleifer AEG WSE 800125?

Verwenden Sie das Drehzahlvorwahl-Rändelrad an der Maschine. Drehen Sie es auf A für niedrige Drehzahl oder auf G für hohe Drehzahl. Die Elektronik passt die Drehzahl je nach Belastung an.

Welcher maximale Scheibendurchmesser ist verwendbar?

Der maximal zulässige Scheibendurchmesser beträgt 125 mm. Verwenden Sie nur Scheiben, die mit dieser Größe und der maximalen Drehzahl von 10.000 min⁻¹ kompatibel sind.

Wie wird die Schutzhaube montiert und demontiert?

Zum Montieren setzen Sie die Haube von vorne auf den Spindelhals und drehen Sie, bis die Spannfeder einrastet. Zum Demontieren heben Sie die Feder leicht mit einem Schraubendreher an, drehen die Haube ganz nach vorne und nehmen sie ab.

Welche Leistung hat der Winkelschleifer WSE 800125?

Die Leistungsaufnahme beträgt 800 W. Diese Leistung ermöglicht Schleif- und Trennarbeiten an Metall und Stein.

Wie wechselt man eine Scheibe?

Trennen Sie zuerst die Maschine vom Netz. Arretieren Sie die Spindel durch Drücken des Arretierknopfes. Lösen Sie die Flanschmutter mit dem Stiftschlüssel. Ersetzen Sie die Scheibe und ziehen Sie die Mutter wieder fest an. Bei der FIXTEC-Mutter nur von Hand anziehen und lösen.

Wie hoch sind die Geräusch- und Vibrationswerte?

Der Schallleistungspegel beträgt 85 dB(A) und der Schalldruckpegel 98 dB(A). Die gemessene Vibrationsbeschleunigung beträgt 5 m/s². Tragen Sie stets Gehörschutz und Handschuhe.

Kann diese Maschine zum Trennen von Stein verwendet werden?

Ja, aber Sie müssen eine Führungswagen verwenden und die Sicherheitshinweise beachten. Niemals asbesthaltige Materialien bearbeiten.

Welche Schutzausrüstung wird empfohlen?

Tragen Sie stets eine Schutzbrille, einen Gehörschutz, Schutzhandschuhe, robuste rutschfeste Schuhe und bei intensiven Arbeiten eine Schürze.

Wie reinigt man die Maschine nach Gebrauch?

Trennen Sie sie vom Netz. Reinigen Sie das Innere mit einem Staubsauger oder Druckluft, besonders nach dem Schleifen von Metall. Bei intensiver Nutzung verwenden Sie eine stationäre Absaugung und reinigen Sie häufiger. Bohren Sie keine Löcher in das Gehäuse.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie, ob der Schalter in der Ein-Position ist. Stellen Sie sicher, dass das Netzkabel eingesteckt ist und die Spannung 230 V beträgt. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

BEDIENUNGSANLEITUNG WSE 800125 AEG

Bitte lesen und aufbewahren

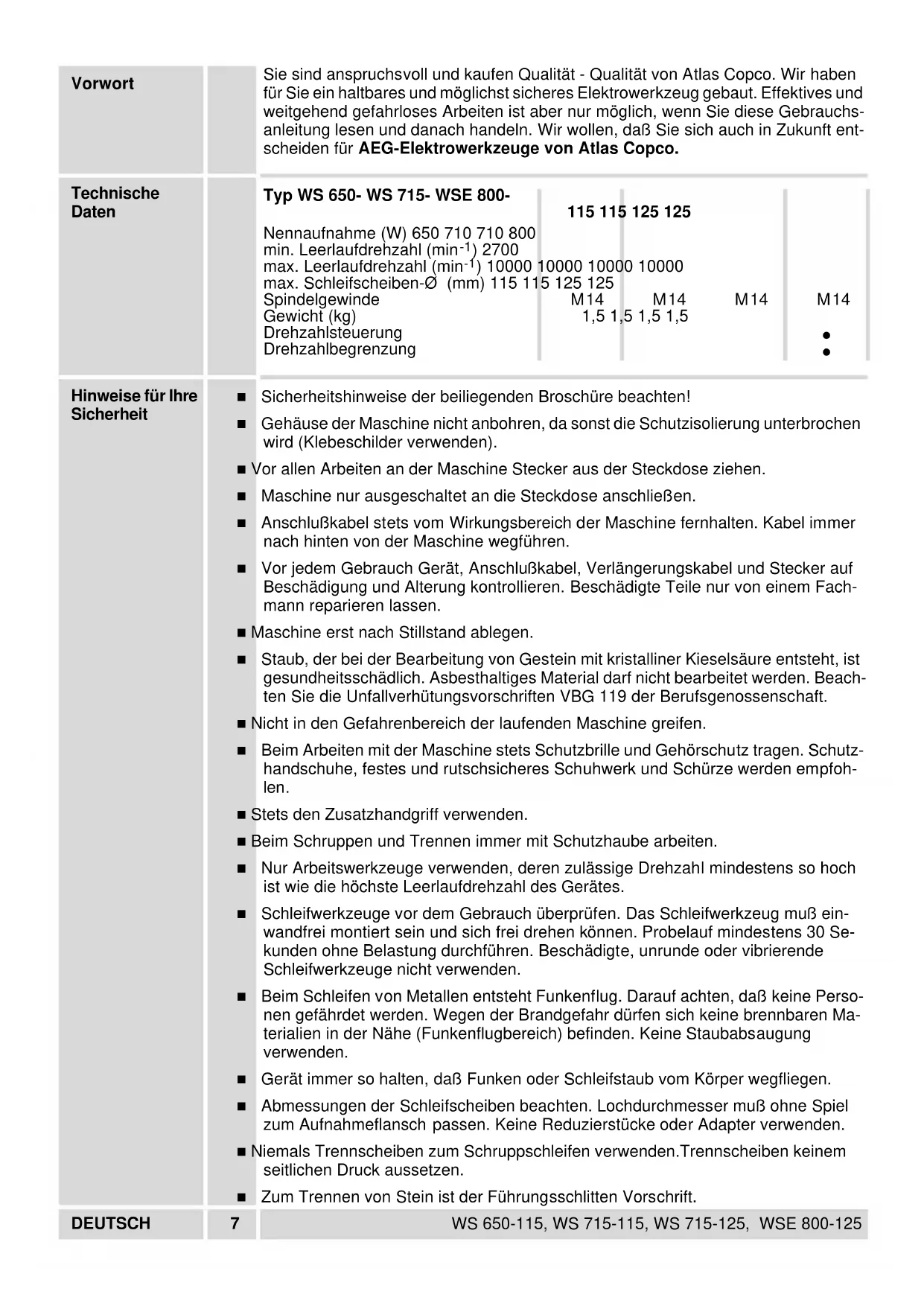

Vorwort	Sie sind anspruchsvoll und kaufen Qualität - Qualität von Atlas Copco. Wir haben für Sie ein haltbares und möglichst sicheres Elektrowerkzeug gebaut. Effektives undweitgehend gefahrloses Arbeiten ist aber nur möglich, wenn Sie diese Gebrauchsanleitung lessen und danach handeln. Wir wollen, daß Sie sich auch in Zukunft entscheiden für AEG-Elektrowerkzeuge von Atlas Copco.
Technische Daten	Typ WS 650- WS 715- WSE 800-	115 115	125 125
	Nennaufnahme (W) 650 710 710 800min. Leerlaufdrehzahl (min-1) 2700max. Leerlaufdrehzahl (min-1) 10000 10000max. Schleifscheiben-Ø (mm) 115 115 125 125SpindelgewindeGewicht (kg)DrehzahlsteuerungDrehzahlbegrenzung	M141,5 1,5	M141,5 1,5	M141,5 1,5
Hinweise für ihre Sicherheit	■ Sicherheitshinweise der beiliegenden Broschüre beachten!■ Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebescholder verwenden).■ Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen.■ Maschine nur ausgeschelt an die Steckdose anschließen.■ Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführten.■ Vor jedem Gebrauch Gerät, Anschlußkabel, Verlängerungskabel und Stecker auf Beschädigung und Alterung kontrollieren. Beschädigte Teile nur von einem Fachmann reparieren lessen.■ Maschine erst nach Stillstand ablegen.■ Staub, der bei der Bearbeitung von Gestein mit kristalliner Kieselsäure entsteht, ist gesundheitsschädlich. Asbesthaltiges Materialarf nicht bearbeitet werden. Beachten Sie die Unfallverhütungsvorschriften VBG 119 der Berufsgenosellschaft.■ Nicht in den Gefahrenbereich der laufenden Maschine greifen.■ Beim Arbeiten mit der Maschine stets Schutzbrille und Gehörschutz/TRagen. Schutzhandchuhe, festes und rutschischeres Schuhwerk und Schürze werden empfohlen.■ Stets den Zusammenhangriff verwenden.■ Beim Schruppen und Trennen immer mit Schutzhaube arbeiten.■ Nur Arbeitswerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Gerätes.■ Schleifwerkzeuge vor dem Gebrauch überprüfen. Das Schleifwerkzeug muß ein-wandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführung. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.■ Beim Schleifen von Metalten entstehen Funkenflug. Darauf achteten, daß keine Personen gefährdet werden. Wegen der Brandgefahren dürfen sich keine brennbaren Materialien in der Höhe (Funkenflugbereich) befinden. Keine Staubabsaugung verwenden.■ Gerät immer so halten, daß Funken oder Schleifstaub vom Körper verfüllen.■ Abmessungen der Schleifscheiben beachten. Lochdurchmesser muß ohne Spiel zum Aufnahmeflansch passen. Keine Reduzierstücke oder Adapter verwenden.■ Niemals Trennscheiben zum Schruppschleifen verwenden.Trennscheiben keinem seitlichen Druck auszellen.Zum Trennen von Stein ist der Führungssschlitten Vorschift.
DEUTSCH	7	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

Geräusch-meßwerte	Die Flanschmutter muß vor Inbetriebnahme der Maschine angezogen sein. Bei extremen Einsatzbedingungen (z. B. beim Glattschleifen von Metallen mit dem Stützteller und Vulkanfieber-Schleifscheiben) kann sich eine starke Verschmutzung im Inneren des Winkelschleifers aufbauern. Es empfeht sich in solchen Fällen die Verwendung einer stationären Absauganlage, eine Verkürzung der Reinigungszy-klen und/oder das Vorschalten eines Fehlerstrom-(Fl-)Schutzschalters. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel = 85 dB (A). Schalleistungspegel = 98 dB (A). Gehörschutz tragen! Die bewertete Beschleunigung beträgt typischerweise 5 m/s2.
Vibrations-meßwerte
Verwendung	Der Winkelschleifer ist einsetzbar zum Trennen und Schleifen vonvielen Materiali- en, wie z. B. Metall oder Stein. Beachten Sie im Zweifelsfall die Hinweise der Schleifwerkzeughersteller. Dieses Gerätarf nur wie angegeben bestimmungsgemäß verwendet werden.
Netzanschlüß	Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzpannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw. CEE 20 vorliegt. Die Funkentstörung entspricht der Europanorm EN 55014.
Ein-/Ausschalten	Einschalten: Schiebeschalter nach hinten drü- ken und zum Arretieren im vorderen Bereich nach unter drücken. Ausschalten: Schiebeschalter im hinteren Be- reich nach unten drücken. Der Schalter Goes auto- matisch darüber in die 0-Stellung. Der elektronische Sanftanlauf erhöht die Lebensdauer von Motor und Getriebe, der Einschaltstrom wird um ca. die Hälfte reduziert.
Santhanlauf
DEUTSCH	8 WS 650-115, WS 715-115, WS 715-125, WSE 800-125

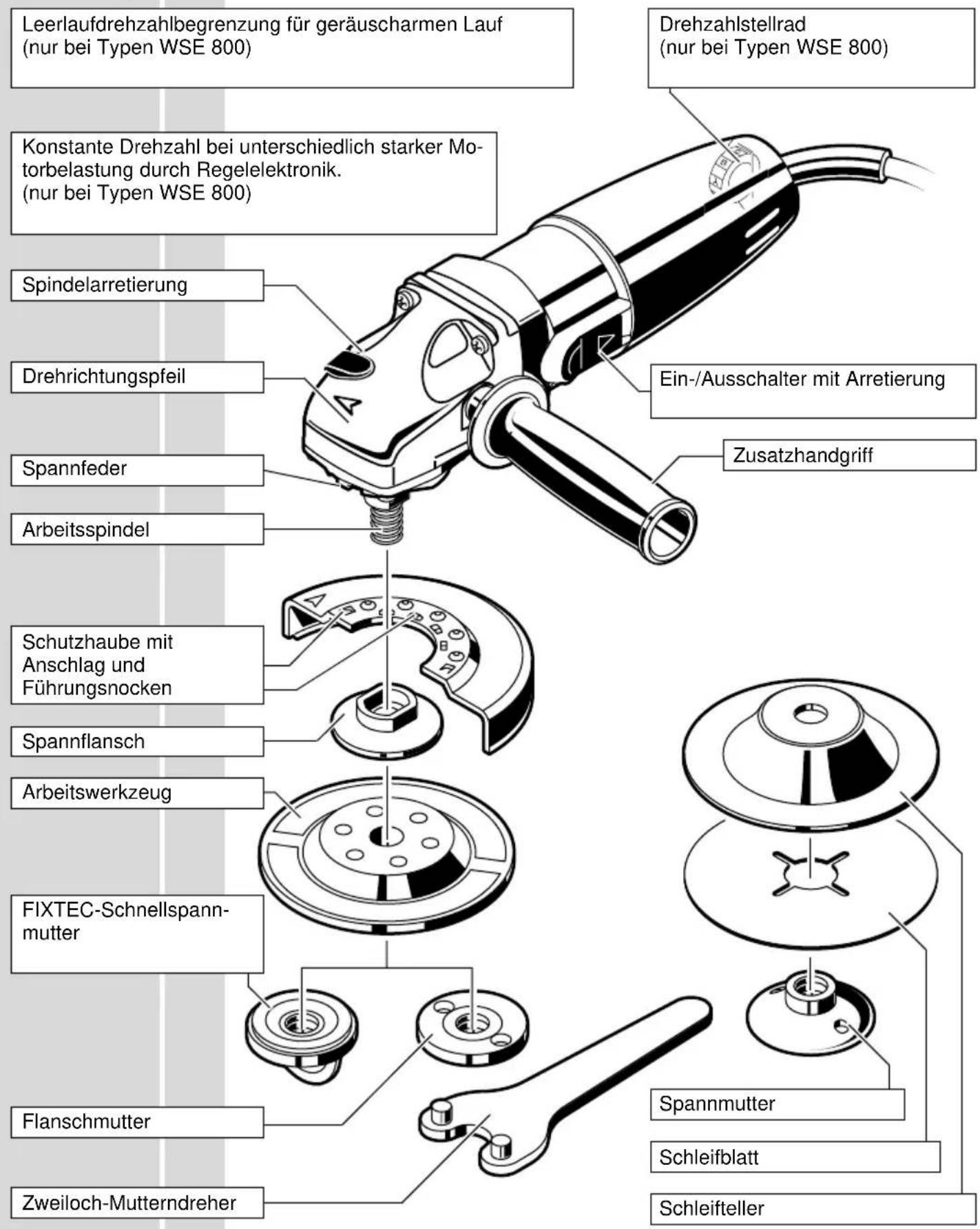

Kurz-beschreibung

Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehalten.

Elektronik Drehzahl vorwahlen		Die Elektronik regelt die Drehzahl bei steigender Belastung nach. Unter Einwirkung exteimer elektromagnetischer Störungen von außen, konnen im Einzelfall vorübergehende Drehzahlschwankungen auftreten.
		Drehzahlvorwahr mit Stellrad: A=kleinste Drehzahl G=größte Drehzahl
Schutzhaube montieren		Schutzhaube von vorne, wie in der Abbildung ge- zeigt, auf den Spindelhals schieben.
		Schutzhaube drehen, bis die Spannfeder hinter dem Anschlag einrastet. Die Schutzhaube kann im Bereich zwischen den beiden Anschlägen ge- dreht werden. Zum Abnehmer der Schutzhaube Spannfeder mit einem Schraubendreher leicht anheben und Schutzhaube ganz nach vorne drehen. Schutz- haube nach vorne herausziehen.
Arbeitswerk- zeug einsetzen	1	Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen.
		Arbeitsspindel durch Drücken auf die Spindelarre- tierung feststellen. Spannflansch, Arbeitswerk- zeug und Flanschmutter entsprechend der Abbildung montieren.
FIXTEC-Schnell- spannmutter	3	Die FIXTEC-Schnellspannmutter nur von Hand anziehen und lösEN. Kein Werkzeug verwenden.
Flanschmutter		Achten Sie daraufuf, daß der Griffbügel der FIXTEC-Schnellspannmutter nur zum An- ziehen/LösEN hochgestellt wird.
		Flanschmutter mit Zweilochschlüssel öffnen bzw. anziehen.
DEUTSCH	10	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

Arbeitshinweise	Beim Schleifen nicht in das Werkstück hineindrücken, sondern Schleifscheibe möglich über das Werkstück hin und her bewegen.
Schrupp-schleifen	Die Beste Wirkung beim Schruppschleifen wird erreicht, wenn die Schleifscheibe in einem Winkel von mindestens 30° zur Schleifebene angesetzt wird.
Trennschleifen	Zu starke Belastung während des Schleifens schadet dem Winkelschleifer und er-höht den Schleifscheibenverbrauch, die Schleifleistung wird schlechter.
Flächenschleifen	Niemals Trennscheiben zum Schruppschleifen verwenden.Trennscheiben keinem seitlichen Druck aussetzen.
	Bei Trennarbeiten Winkelschleifer in der Schleifebene nicht verkanten. Die Trenn-scheibe muß eine saubere Schnittkante aufweisen.
	Zum Trennen von Stein ist der Führungssschlitten Vorschrift.
	Zum Flächenschleifen Kunststoffschleifteller mit Schleifblatt verwenden.
	Zum Entfernen von Rost oder alten Farbanstrichen eignet sich eine Stahldrahti-bürste (Topfbürste).
Wartung	Gerät und Lüfungsschlitze stets sauber halten.
	Nur AEG-Zubehör und Ersatsteile verwenden. Bauteile, deren Austausch nicht beschreiben wurde, bei einer AEG-Kundendienstelle auswechseln halten (Broschüre Garantie/Kundendienstadressen beachten).
	Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschi-nen Type und der zehnstelligen Nummer auf dem Leistungsschild bei ihrer Kunden-dienststellte oder direkt bei Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden angefordert werden.
Zubehör	Eine Auswahl von Zubehörfinden Sie auf Seite 2-3. Weiteres Zubehör mit den Be-stellnummern ersehen Sieitte aus unseren Katalogen.
DEUTSCH	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

CE-KONFORMITÄTSERKLÄRUNG

Wir erklaren in alleiniger Verantwortung, daß这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 gemäß den Bestimmungen der Richtlinien 73/23/EWG, 89/336/EWG, 89/392/EWG.
