Type product	Haakse slijper
Merk	AEG
Model	WSE 800125
Opgenomen vermogen	800 W
Max. onbelaste snelheid	10 000 min⁻¹
Max. schijfdiameter	125 mm
Asdraad	M14
Gewicht	1,5 kg
Voeding	230 V, 50 Hz, enkelfasige wisselstroom
Dubbele isolatie	Ja (volgens DIN 57 740/VDE 0740 en CEE 20)
Zachte start	Ja, vermindert de startstroom
Snelheidsvoorselectie	Ja, met draaiknop (A = laag, G = hoog)
Geluidsniveau (intensiteit)	85 dB(A)
Geluidsniveau (druk)	98 dB(A)
Trilling (versnelling)	5 m/s²
Hoofdfuncties	Doorslijpen, schuren, afbraunen (metaal, steen)
Veiligheid	Verstelbare beschermkap, asvergrendeling, veiligheidsschakelaar
Onderhoud en reiniging	Frequente reiniging van de binnenkant, stationaire afzuiging aanbevolen voor intensief gebruik
Reserveonderdelen en repareerbaarheid	Schijven, snelspanmoer FIXTEC, beschermkap, flenzen, pinsteeksleutel
Garantie en conformiteit	Conform de normen EN 50144, EN 55014, CE

Veelgestelde vragen - WSE 800125 AEG

Hoe kies ik het toerental op de AEG WSE 800125 haakse slijper?

Gebruik de snelheidsvoorselectieknop op de machine. Draai deze naar A voor een lagere snelheid of naar G voor een hogere snelheid. De elektronica past de snelheid aan op basis van de belasting.

Wat is de maximale schijfdiameter?

De maximaal toegestane schijfdiameter is 125 mm. Gebruik alleen schijven die compatibel zijn met deze maat en de maximale snelheid van 10.000 min⁻¹.

Hoe installeer en verwijder ik de beschermkap?

Om te installeren, plaats de kap van voren op de ashals en draai tot de spanspring vastklikt. Om te verwijderen, licht de spring voorzichtig op met een schroevendraaier, draai de kap helemaal naar voren en trek deze eraf.

Wat is het vermogen van de AEG WSE 800125 haakse slijper?

Het opgenomen vermogen is 800 W. Dit vermogen maakt schuur- en doorslijpwerkzaamheden op metaal en steen mogelijk.

Hoe vervang ik een schijf?

Koppel eerst de machine los. Vergrendel de as door op de vergrendelknop te drukken. Gebruik de pinsteeksleutel om de flensmoer los te draaien. Vervang de schijf en draai de moer stevig vast. Voor de FIXTEC-moer: alleen met de hand vast- en losdraaien.

Wat zijn de geluids- en trillingsniveaus?

Het geluidsintensiteitsniveau is 85 dB(A) en het geluidsdrukniveau is 98 dB(A). De gemeten trillingsversnelling is 5 m/s². Draag altijd een gehoorbeschermer en handschoenen.

Kan ik deze machine gebruiken om steen door te slijpen?

Ja, maar u moet een geleidewagen gebruiken en de veiligheidsvoorschriften volgen. Werk nooit met materialen die asbest bevatten.

Welke beschermingsmiddelen worden aanbevolen?

Draag altijd veiligheidsbril, gehoorbescherming, beschermhandschoenen, stevige schoenen met antislipzool en een schort bij intensief werk.

Hoe maak ik de machine schoon na gebruik?

Koppel de machine los. Reinig de binnenkant met een stofzuiger of perslucht, vooral na het schuren van metaal. Bij intensief gebruik, gebruik een stationair afzuigsysteem en reinig vaker. Boor geen gaten in de behuizing.

Wat te doen als de machine niet start?

Controleer of de schakelaar in de aan-stand staat. Zorg dat de voedingskabel is aangesloten en dat de spanning overeenkomt met 230 V. Als het probleem aanhoudt, neem contact op met een erkende service.

GEBRUIKSAANWIJZING WSE 800125 AEG

Lees en let goed op deze advizen

Brugsanvisning

Voorwoord	U stelt hoge eisen aan gereedschap en heeft.daarom gekozen voor kwaliteit - Atlas Copco kwaliteit. Bij het ontwerp van de machine die u nu hebigt gekocht, is veel aan-dacht besteed aan duurzaamheid eneiligheid. Effektief en veilig werken is echter alleen maybelukt als u deze gebruiksaanwijzing grondig doorleest en daanaar handelt. Want wij hopen dat u ook in de toekomst blijft kiezen voor AEG elektrisch ge-reedschap van Atlas Copco.
Technische gegevens	Type WS 650- WS 715- WSE 800-115 115 125 125Opogenomen vermogen (W) 650 710 710 800Max. Onbelast toerental (min-1) 2700Min. Onbelast toerental (min-1) 100001000010000010000010000010000010000010000010000010000010000010000010000010000010000010000010000010000010000	125125125M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14
Richtlijnen voor uweiligheid	■ Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen!■ Niet in hetuis van de machine boren, waar anders de isolatie onderbroken worden (stickers gebruiken).■ Voor alle werkzaamheden aan de machine, eerst de stekker uit het stopkontakt ha-len.■ Machine alleen uitgeschakeld aan het net aansluiten.■ Snoer altijd buiten werkbereik van de machine houden.■ Voor alle ombouw- of onderhoudswerkzaamheden, de stekker uit de wandkontakt-doos nemen.Machine pas na stilstand neerleggen.Stof, die bij het bewerken van steen met kristallen kiezelzuren ontstaat, is schadelijk voor de gezondheid. Asbesthoudende materialen mogen nicht worden bewerkt.Niet aan de draaiende delen komen.Bij werken met de machine altijd veiligheidsbril en gehoorbeschemers dragen, ste-vige en slipvaste schoenen en lasschort worden aanbevolen. Altijd de zijhandgreep gebruiken.Bij schuren en doorslijpden altijd met de beschemmkap werken.Uitsluitend toebehoren gebruiken waarvan het toelaatabare toerental minstens zo hoog is als het hoogste onbelaste toerental van de machine.Slijgpereedschappen voor gebruik kontroleren. Het lijpgereedschap moet korrekt zichn gemonteerd en vrij kunnen draaien. Ten minste 30 sekonden onbelast lately proefdraaien. Beschadigde, Niet ronde of trillende lijpgereedschappen Niet gebrui-ken.Bij het schuren van metalen ontstaan vonden. Er op letten dat er geen Personen in gevaar worden gebracht. In verband met het brandgevaar moot zichen brandbare materialien in de buurt (gebied waar de vonden vallen) bevinden. Geen stofaf-zuiging gebruikenMachine altijd zo vasthouden dat vonden of lijpstof van het lichaam zichn af gericht.Afmetingen van de lijpschijven in ache nemen. Gatdiameter moet zonder spelimg bij de opnameflens passen. Geen reduceerstukken of adaptors gebruiken.Nooit doorslijschijven gebruiken om af te bramen. Geen+zijwaartse druk op door-slijschijven uitoefenen.Voor het doorslijpden van steen is de geleideslede voorschift.De flensmoer要去ór de ingebruikname van de machine aangetrokken zichn.

Geluids-meetwaardenTrillings-meetwaarden	■ Bij extreme toepassingen (bijvoorb槐ld bij gladslijpen van metalen met de steun-schijf en Vulkanfiber-slijpschijf) kan een sterke, inwendige verruiling in de machine ontstaan. In dergelijk gevallen verdient het aanbeveling een stationaire afzuiŋ-in-stallatie te gebruiken, de machine vaker te reinigen en/of het voorschakenen van een foulstroom-(Fl-)veiligheidsschakelaar.Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt:Geluidsdrukniveau = 85 dB (A).Geluidsvermogenniveau = 98 dB (A).Draag oorbeschemmers!De kenmerkende gewaardeerde versnelling bedraagt 5 m/s2.
Toepassing	De haakse slijpmachine is geschikt voor het doorslijpen en slijpen van vele materi-alen, zoals metaal of steen. Raadpleeg in twijfelgeval de richtlijnen van de slijpschijf-fabrikant.Dit apparaat uitsluitend gebruiken voor normalaal gebruik, zoals aangegeven.
Netaansluiting	Alleen aan eénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluten. Aansluiting is ook aan Kontaktdozen zonder randaarde mo-gelijk waar de machine is geisoleerd volgens DIN 57 740/VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014.
In-/uitschakelen Inschakelen: schuifschakelaar maar achteren drukken en voor vergrendelen aan de Voorzijde� beneden drukken.Uitschakelen: schuifschakelaar aan de zichij- de� beneden drukken. De schakelaar gaat dan automatisch terug� daan de 0-stand.	12
Zachte aanloop	De electronische zachte aanloop verhoegt de levensduur van de motor en aandrij-ving, de inschakelstroom worden tot circa de helft gereduceerd.
NEDERLANDS	33WS 650-115, WS 715-115, WS 715-125, WSE 800-125

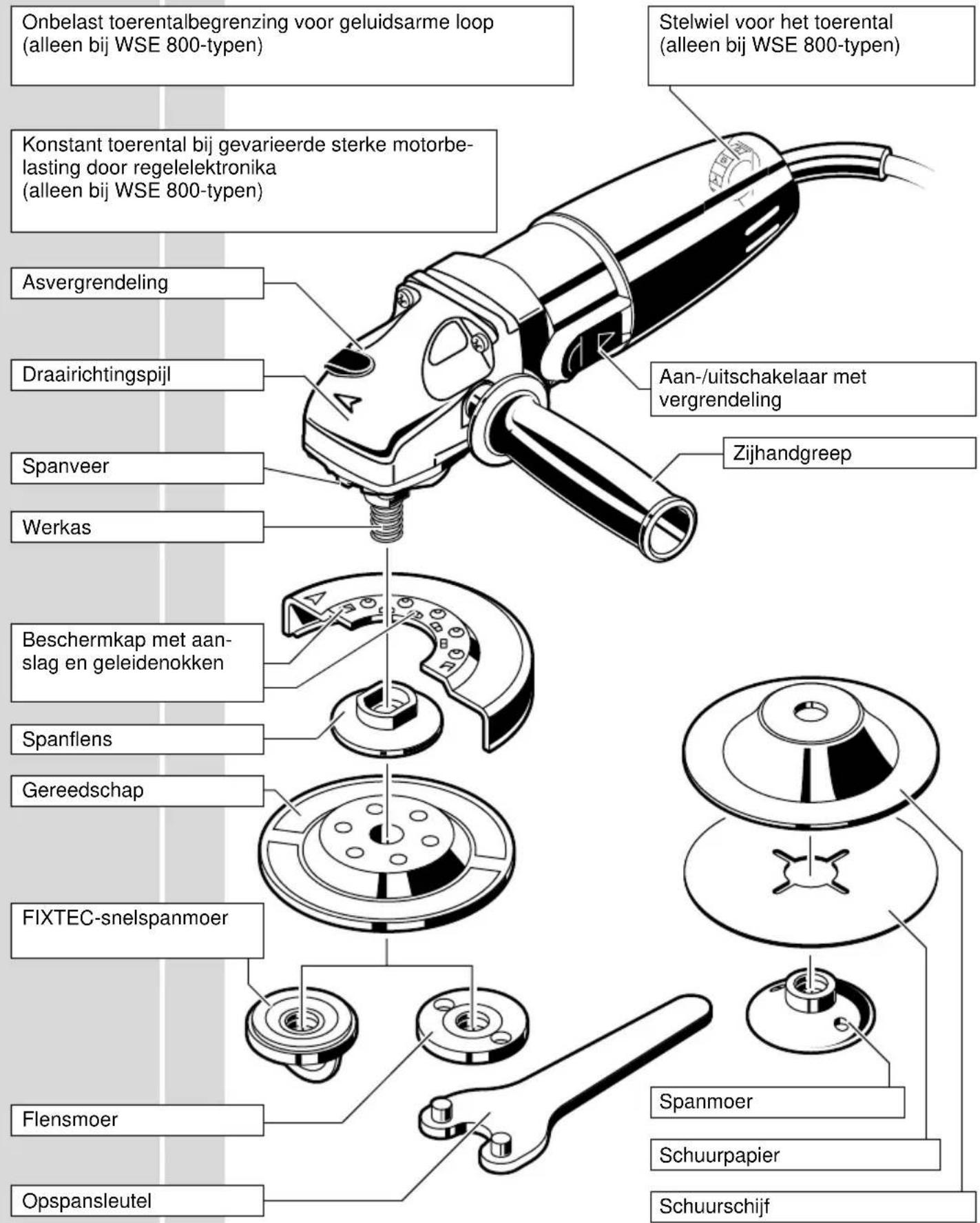

Beschrijving

Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in dearend dat het geheel gedrukt worden. Veranderingen in de zin van verdere ontwikkelingen van onsze Produkten voorhoven.

Electronic		De elektronika regelt het toerenal bij toenemende belasting na. Bij inwerking van elektronische storingen van buitenaf hunnen in enkele ge- vallen voorbijgaande toerentalschommelingen optreden.
Toerental kiezen	Toerentalkeuze met stelwiel:
	A = laagste toerenal G = hoogste toerenal
Beschemkap monteren		Beschemkap vanaf de Voorzijde, zoals in de af- beolding aangegeven, op ashals schuiven.
		Beschemkap draaien tot de spanveerchyter de aanslag vastklikt. De beschemkap kan tussen de beide aanslagen vrij worden gedraaid. Voor afnemen van de beschemkap de spanveer met een schroevedraierlicht aandraaien en de beschemkap volledig maar voren draaien. Be- schemkapঀ aan voren eruit trekken.
Plaatsen van hulpwerktuigen	1	Voor alle werkzaamheden aan de machine, eerst de stekker uith het stopkontakt ha- len. Werkas door drukken op de asvergrendeling vast- zetten. Spanflens van de toebehoren monteren als in de afbeolding is aangegeven.
FIXTEC- snelspanmoer	2	De FIXTEC-snelspanmoer alleen met de hand los- en vastdraaien. Geen hulpwerk- tuigen gebruiken. Let erop dat de beugelgreep van de FIXTEC-snelspanmoer alleen voor los- en vast- draaien omhoog worden gezet.
Flensmoer	35	Flensmoer met opspansleutel los- resp. vastdraaien.
NEDERLANDS	35	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

Wij verklaren op eigengerichteding, dat dit Produk
tenden: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 volgens de bepalingen van de richtlijnen
73/23/EEG, 89/336/EEG, 89/392/EEG.

CE-KONFORMITSETSERKLAERING
