GEBRUIKSAANWIJZING WS 700100 AEG

• NEDERLANDS 33 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 ■ Stof, die bij het bewerken van steen met kristallen kiezelzuren ontstaat, is schadelijk voor de gezondheid. Asbesthoudende materialen mogen niet worden bewerkt. ■ Nooit doorslijpschijven gebruiken om af te bramen. Geen zijwaartse druk op door- slijpschijven uitoefenen. ■ Voor het doorslijpen van steen is de geleideslede voorschrift. ■ De flensmoer moet vóór de ingebruikname van de machine aangetrokken zijn. ■ Het te bewerken werkstuk moet vast worden ingespannen als het niet door het ei- gen gewicht stabiel ligt. Nooit het werkstuk met de hand tegen de schijf houden. ■ Bij extreme gebruiksomstandigheden (bijvoorbeeld bij het gladschuren van metalen met de rubber steunschijf en vulcanfiber-slijpschijf) kan een sterke ophoping van vuil in de haakse slijpmachine ontstaan. Het is in dergelijke omstandigheden raad- zaam de machine vaker te reinigen en/of een foutstroomschakelaar in de elektri- sche verbinding op te nemen. Geluids- meetwaarden Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt: Geluidsdrukniveau = 85 dB (A). Geluidsvermogenniveau = 98 dB (A). Draag oorbeschermers! Trillings- meetwaarden De kenmerkende gewaardeerde versnelling bedraagt 5 m/s

Toepassing De haakse slijpmachine is geschikt voor het doorslijpen en slijpen van vele materi- alen, zoals metaal of steen. Raadpleeg in twijfelgeval de richtlijnen van de slijpschijf- fabrikant. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Netaansluiting Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aan kontaktdozen zonder randaarde mogelijk daar de machine is geïsoleerd volgens DIN 57 740/VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014. Zachte aanloop (WSE 700-115) De electronische zachte aanloop verhoogt de levensduur van de motor en aandrij- ving, de inschakelstroom wordt tot circa de helft gereduceerd. In-/uitschakelen Inschakelen: schuifschakelaar naar voren duwen en in het voorste gedeelte naar beneden duwen om te vergrendelen. Uitschakelen: schuifschakelaar aan de achterzij- de naar beneden drukken. De schakelaar gaat dan automatisch terug naar de 0-stand.

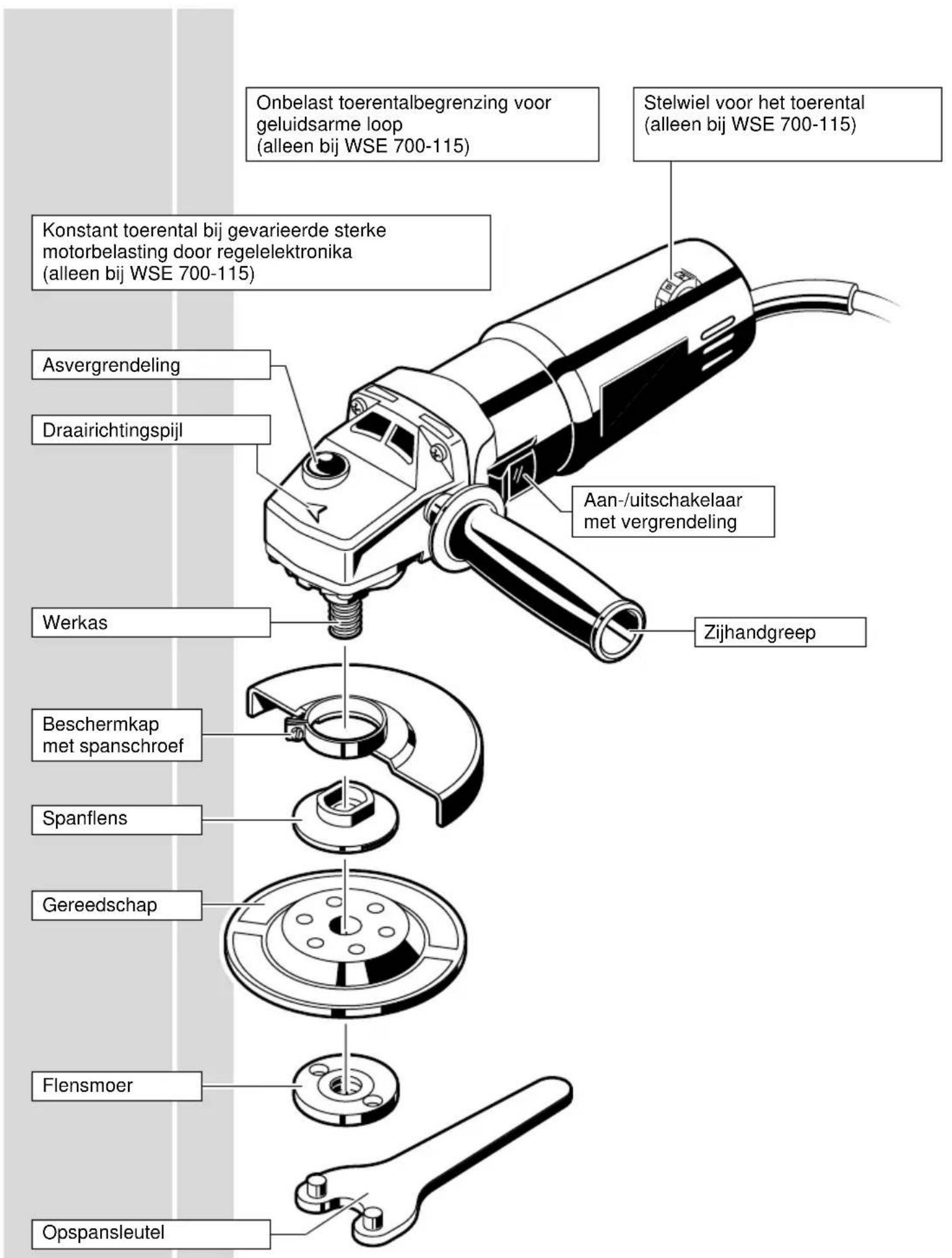

2NEDERLANDS 34 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het ge- heel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbe- houden. Asvergrendeling Draairichtingspijl Werkas Aan-/uitschakelaar met vergrendeling Onbelast toerentalbegrenzing voor geluidsarme loop (alleen bij WSE 700-115) Konstant toerental bij gevarieerde sterke motorbelasting door regelelektronika (alleen bij WSE 700-115) Gereedschap Zijhandgreep Beschermkap met spanschroef Spanflens Flensmoer Opspansleutel Stelwiel voor het toerental (alleen bij WSE 700-115)NEDERLANDS 35 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Electronic De elektronika regelt het toerental bij toenemende belasting na. Bij inwerking van elektromagnetische storingen van buitenaf kunnen in enkele gevallen voorbijgaande toerentalschommelingen optreden. Toerental kiezen (WSE 700-115) Toerentalkeuze met stelwiel: A = laagste toerental G = hoogste toerental Beschermkap monteren Beschermkap op spanhals schuiven. Indien nodig de spanschroef enkele slagen losdraaien. Beschermkap naar behoefte afstellen en span- schroef vastdraaien tot de beschermkap stevig vastzit. De beschermkap mag niet kunnen worden ver- schoven als de spanschroef is vastgedraaid. Er op letten dat de slijpschijf vrij draait. Plaatsen van hulpwerktuigen Voor alle werkzaamheden aan de machine, eerst de stekker uit het stopkontakt halen. Werkas door drukken op de asvergrendeling vast- zetten. Spanflens van de toebehoren monteren als in de afbeelding is aangegeven. Flensmoer met opspansleutel los- resp. vast- draaien.NEDERLANDS 36 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Aanwijzingen voor het gebruik Bij slijpen niet in het werkstuk drukken, maar de slijpschijf gelijkmatig heen en weer bewegen. Afbramen De beste schuurprestaties worden bereikt wanneer de slijpschijf in een hoek van minstens 30° op het slijpoppervlak wordt aangezet. Te sterke belasting tijdens het slijpen is schadelijk voor de haakse slijpmachine en verhoogt het slijpmiddelenverbruik; de slijpprestatie wordt minder. Nooit doorslijpschijven gebruiken om af te bramen. Geen zijwaartse druk op door- slijpschijven uitoefenen. Doorslijp- schijven Bij doorslijpwerk de haakse slijpmachine niet kantelen. De doorslijpschijf moet een zuivere snijkant hebben. Voor het doorslijpen van steen is de geleideslede voorschrift. Vlakslijpen Voor vlakslijpen kunststof slijpschijven met slijpblad gebruiken. Voor het verwijderen van roest en oude verflagen is een staalborstel geschikt. Juiste werktoerental (WSE 700-115) Het optimale toerental hangt onder meer af van de hardheid van het te bewerken materiaal en van de kwaliteit en korrel van de gereedschap: Onderhoud Machine en ventilatiesleuven altijd schoon houden. Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Ser- viceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desge- wenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. Toebehoren Het omvangrijke extra toebehorenassortiment met bestelnummer vindt u in onze katalogi. Toepassing Electronic Schuren van kunststof met schuurbord en schuurpapier A-C Schuren van hout en verf verwijderen met schuurbord en schuurpapier B-D Schuren van metaal, en spatels met schuurbord en schuurpapier C-F Ontroesten van metaal met staaldraadborstel D-F Afbramen van staal, Doorslijpen van staal en steen G Polijsten met slijpbord en lamsvelhoes A-BDANSK 37 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Forord De er krævende og køber kvalitet - kvalitet fra Atlas Copco. Vi har konstrueret et so- lidt elektro- værktøj til Dem med så stor en sikkerhed som muligt. Effektivt og yderst ufarligt arbejde er imidlertid kun muligt, såfremt De læser denne brugsanvisning og handler derefter. Vi vil, at De også i fremtiden bestemmer Dem for AEG-elektro- værktøj fra Atlas Copco. Tekniske data Henvisninger til Deres sikkerhed ■ Overhold sikkerhedsanvisningerne på side 4 000 333 024. ■ Maskinens hus må ikke anbores, da den beskyttende isolering ellers ødelægges (brug plader, der klæbes på). ■ Før enhver indstilling eller vedligeholdelse af maskinen skal stikket tages ud af stik- dåsen. ■ Maskinen sluttes kun udkoblet til stikdåsen. ■ Tilslutningskablet holdes hele tiden fra maskinens arbejdsområde. Kablet ledes altid bort bag om maskinen. ■ Kontroller hvergang, før maskinen anvendes,at tilslutningskabel, forlængerkabel og stik er i orden. Dele, der er beskadiget bør kun repareres på et autoriseret værksted. ■ Værktøjsspindlen har et efterløb og standser dermed ikke samtidig med værktøjet. Maskinen skal være slukket, før den lægges fra. ■ Grib ikke i fareområdet af den igangværende maskine. ■ Bær altid beskyttelsesbriller og høreværn ved håndtering af maskinen. Beskyttel- ses-handsker, fast og skridsikkert fodtøj og forklæde anbefales. ■ Brug altid støttehåndgrebet. ■ Anvend altid sikkerhedsskærm ved skrubning og skæring. ■ Benyt kun værktøj, hvis tilladte omdrejningstal er mindst lige så højt, som det høje- ste tomgangsomdrejningstal for maskinen. ■ Slibeskivernes mål skal overholdes. Hullets diameter skal uden slør passe til holdeflangen. Der må ikke benyttes reduktionsstykker eller adaptere. ■ Slibeværktøj skal kontrolleres før ibrugtagning. Slibeværktøj skal være monteret korrekt og skal kunne drejes. Slibeværktøj skal prøveløbes i ubelastet tilstand i mindst 30 sekunder. Beskadiget, uregelmæssigt rundt eller vibrerende slibeværktøj må ikke anvendes. ■ Sluk straks for værktøjet, hvis der opstår betydelige svingninger eller der konstate- res andre mangler. Kontrollér værktøjet og find frem til årsagen. ■ Benyt og opbevar kun slibeskiver iht. fabrikantens angivelser. ■ Gnistregn opstår ved slibning af metal. Vær opmærksom på, at personer ikke kom- mer til skade. På grund af brandfare må brandbare materialer ikke opbevares i nær- heden (gnistregnområde). Brug ikke støvsuger. ■ Maskinen skal altid håndteres således, at gnister og slibestøv slynges væk fra kroppen. Type WS 700-100 WS 700-115 WS 700-125 WSE 700-115 Optage effekt (W) 710 710 710 710 Min. omdrejningstal, ubelastet (min
