WS 700100 - Trapano AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice angolare
Marca	AEG (Atlas Copco)
Modello	WS 700-100 / WS 700100
Potenza assorbita	710 W
Velocità massima a vuoto	11 000 min⁻¹
Diametro massimo del disco	100 mm
Filettatura dell'albero	M10
Peso	1,6 kg
Alimentazione	Monofase, tensione di rete (secondo la targa)
Doppio isolamento	Sì (DIN 57 740 / VDE 0740)
Livello di rumore	98 dB(A) (pressione acustica 85 dB(A))
Vibrazione misurata	5 m/s²
Funzioni principali	Taglio, smerigliatura, levigatura, lucidatura, spazzolatura
Cappa di protezione	Orientamento regolabile con vite
Blocco dell'albero	Sì, per cambio utensile
Interruttore	Accensione/Spegnimento con blocco continuo
Manutenzione	Pulire regolarmente le fessure di raffreddamento
Parti di ricambio	Utilizzare solo accessori e pezzi AEG
Riparabilità	Consultare un centro di assistenza AEG per le parti non descritte
Sicurezza	Indossare occhiali, cuffie antirumore, guanti; utilizzare l'impugnatura supplementare
Informazioni generali	Manuale disponibile in più lingue su richiesta

Domande frequenti - WS 700100 AEG

Come cambiare il disco della smerigliatrice AEG WS 700100?

Scollegare l'apparecchio. Bloccare l'albero premendo sul blocco. Svitare il dado della flangia con la chiave a forchetta. Sostituire il disco, quindi riavvitare saldamente il dado.

Quali tipi di lavori si possono realizzare con questa smerigliatrice?

Permette il taglio, la smerigliatura, la levigatura, la lucidatura e la spazzolatura di metalli, pietra, legno, plastica e vernici.

Qual è la potenza della WS 700100?

La potenza assorbita è di 710 W, con una velocità massima a vuoto di 11 000 min⁻¹.

È necessario indossare dispositivi di protezione?

Sì, indossare sempre occhiali di protezione, cuffie antirumore, guanti e scarpe robuste. Utilizzare l'impugnatura supplementare.

Come pulire la smerigliatrice?

Mantenere puliti l'apparecchio e le fessure di raffreddamento. Utilizzare solo accessori AEG. Per la pulizia interna in caso di sporco, procedere più frequentemente.

Il disco deve essere cambiato regolarmente?

Sì, controllare lo stato del disco prima di ogni utilizzo. Non utilizzare mai un disco danneggiato, deformato o che genera vibrazioni.

Come regolare la cappa di protezione?

Allentare la vite di serraggio, orientare la cappa secondo le esigenze, quindi stringere la vite finché non è ben fissata e la mola gira liberamente.

Qual è la velocità di rotazione raccomandata per diversi materiali?

La velocità ottimale dipende dal materiale: per le plastiche utilizzare una velocità bassa (A-C), per legno e vernice (B-D), per metallo e acciaio (C-F), per la sbavatura (D-F), per il taglio (G).

Posso utilizzare dischi da taglio per la smerigliatura?

No, non utilizzare mai dischi da taglio per la smerigliatura. Esercitare sempre una pressione adeguata e non laterale sui dischi da taglio.

Dove trovare pezzi di ricambio per l'AEG WS 700100?

Utilizzare esclusivamente parti e accessori AEG. Per le parti non descritte, contattare un centro di assistenza AEG (vedere opuscolo di garanzia).

MANUALE UTENTE WS 700100 AEG

Si prega di leggere le istruzioni e di conservarle

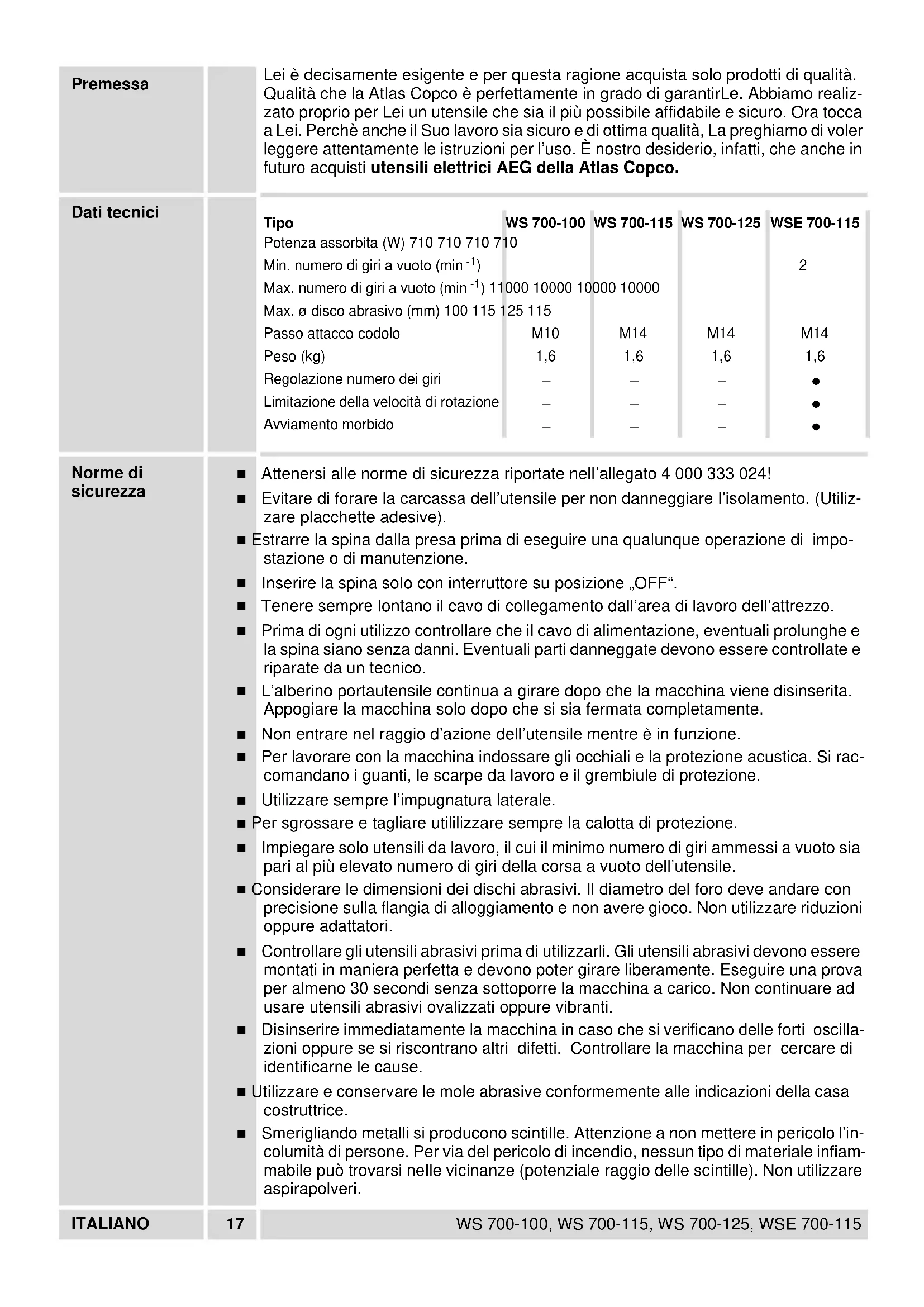

Premessa	Lei è decidamente esigente e per questa ragione acquista solo prodotti di qualità. Qualità che la Atlas Copco è perfettamente in grado di garantirLe. Abbiamo realizzato proprio per Lei un utensile che sua più POSSibile affidabile e sicuro. Ora tocca a Lei. Perchéanche il Suo lavoro si sicuro e di ottima qualità, La preghiamento di VOLER leggere attendamente le istruzioni per l'uso. è nostro desiderio, infatti, che sono in futuro acquisti utensili elettrici AEG della Atlas Copco.
Dati tecnici	Tipo WS 700-100 WS 700-115 WS 700-125 WSE 700-115 Potenza assorbita (W) 710 710 710 710 Min. numero di giri a vuoto (min-1) Max. numero di giri a vuoto (min-1) 11000 10000 10000 10000 Max. ø disco abrasivo (mm) 100 115 125 115 Passo attacco codolo M10 M14 M14 Peso (kg) 1,6 1,6 1,6 Regolazione numero dei giri - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	M10 M14 M14 M14 Peso (kg) 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,5 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,7 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,8 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,9 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,4 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,3 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,2 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,1 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,0 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,## 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,### 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1, ## 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,#### 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,# 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,# - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Norme di sicurezza	Attenersi alle norme di sicurezza riportate nell'allegato 4 000 333 024! Evitare di forare la carcassa dell'utensile per non danneggiare l'isolamento. (Utiliz-zare placchette adesive). Estrarre la spina alla presa prima di eseguire una qualunque operazione di impos-stazione o di manutenzione. Inserire la spina solo con interrottore su posizione „OFF“. Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo. Prima di agli utilizzato controllare che il cavo di alimentazione, eventuali prolunghe e la spina siano nelle danni. Eventuali parti danneggate devono essere controllate e riparate da un technician. L'alberino portautensile continua a girare dopo che la macchina viene disinserita. Appogiare la macchina solo dopo che si sia fermata completeness. Non entrare nel raggio d'azione dell'utensile perché è in funzione. Per lavorare con la macchina indossare gli occhiali e la protezione acustica. Si rac-comandano i guanti, le scarpe da lavoro e il grembiule di protezione. Utilizzare sempre l'impugnatura laterale. Per sgrossare e tagliare utilizzazione sempre la calotta di protezione. Impiegare solo utensili da lavoro, il cui il minimo numero di giri ammessi a vuoto sua pari al più elevato numero di giri della corda a vuoto dell'utensile. Considerare le dimensioni dei dischi abrasivi. Il diametro del foro deve andare con precisione sulla flangia di alloggiamento e non ave gioco. Non utilizzato riduzioni oppure adattatori. Controllare gli utensili abrasivi prima di utilizzari. Gli utensili abrasivi devono essere montati in maniera perfetta e devono poter girare libero. Eseguire una prova per almeno 30 secondizsche sottoporre la macchina a carico. Non continuare ad usare utensili abrasivi ovalizzati oppure vibranti. Disinserire immediamente la macchina in caso che si verificano delle forti oscillazioni oppure se si riscontrano altri difetti. Controllare la macchina per cercare di identificarne le cause. Utilizzare e conservare le mole abrasive conformamente alleindicazioni della casa costruttrice. Smerigliando metalli si producono scintille. Attenzione a non mettere in pericolo l'in-columità di persone. Per via del pericolo di incendio, nessun tipo di materiale inflam-mabile più trovarsi nelle vicinanze (potenziale raggio delle scintille). Non utilizzato aspirapolveri.
Livello di rumorositàLivello di vibrazioni	■ Tenere sempre l'utensile in modo tale che le scintille e polveri di molatura volino lon-tano dal corso.■ La polvere, prodotta da lavori su rocca cristallina, è nociva alla salute. Materiali con-tenenti amianto non vanno assolutamente levigati. Osservare scrupolosamente le re- lative prescrizione antiinfortunistiche (VBG 119) del consorzio professionale tedesco.■ Mai utilizzato mola abrasiva da taglio diritta per lavori di sgrossatura. Mai esercitare pressione laterale su mole abrasive da taglio.La slitta di guida è prescritta per la taglio della pietra.Il dato flangiato delve essere serrato prima dell'utilizzo della macchina.II pezzo in lavorazione deve essere ben bloccato in posizione a meno che non resti sta-bile per via del proprio peso. Mai applicare a mano sulla mola il pezzo in lavorazione.In caso di estreme condizioni di impiego (p. es. in caso di levigatura di metalli tra-mite il platorello di supporto e dischi abrasivi in fibra vulcanizzata) è possibile che all'interno della smerigliatrice angolare si accumoli molto sporcizia. In quosti casi si consiglia di ridurre i cici di pulizia e/o l'installazione di un interruptore di sicurezza per correnti di guasto.La misurazione A del livello di rumorosità di un utensile è di solito:Livello di rumorosità = 85 dB (A).Potenza della rumorosità = 98 dB (A).Utilizzato le protezioni per l'udit!La misurazione dell'accelerazione di solito è 5 m/s2.
Possibilità di utilizzo	La smerigliatrice angolare è adatta per tagliare e smerigliare molti materiali, come per esempio metalli o pietre. In caso di dubbio osservare leindicazioni del produt- tore dei dischi per smerigliare.Uselluzzare il prodotto solo per l'uso per cui è previsto.
Collegamento alla rete	Alimentazione dell'utensile: corrente alternata monofase. Importante: la tensione della rete deve correspondere aQLa rìportata sulla targhetta dell'utensile. Il collegamento è possibleanche con prese non munite di lavoro di protezione: è previsto infatti un isolamento di protezione conforme a norme DIN 57 740/VDE 0740 (CEE 20). La schermatura contro i radiodisturbi è conforme alla norma europea EN 55014.
Avviamento morbido (WSE 700-115)	L'avviamento morbido elettronico aumento la durata di vita del motore e della parte meccanica, la corrente di avviamento viene ridotta di ca. la metà.
Accensione-Spigmente	Accensione: spingere in avanti l'interruttore scor-revole con bloccaggio e bloccare premendo nella parte anteriore verso il basso.Spigmente: premeere l'interruttore nella parte posteriore. L'interruttore torna automaticamente nella posizione 0.

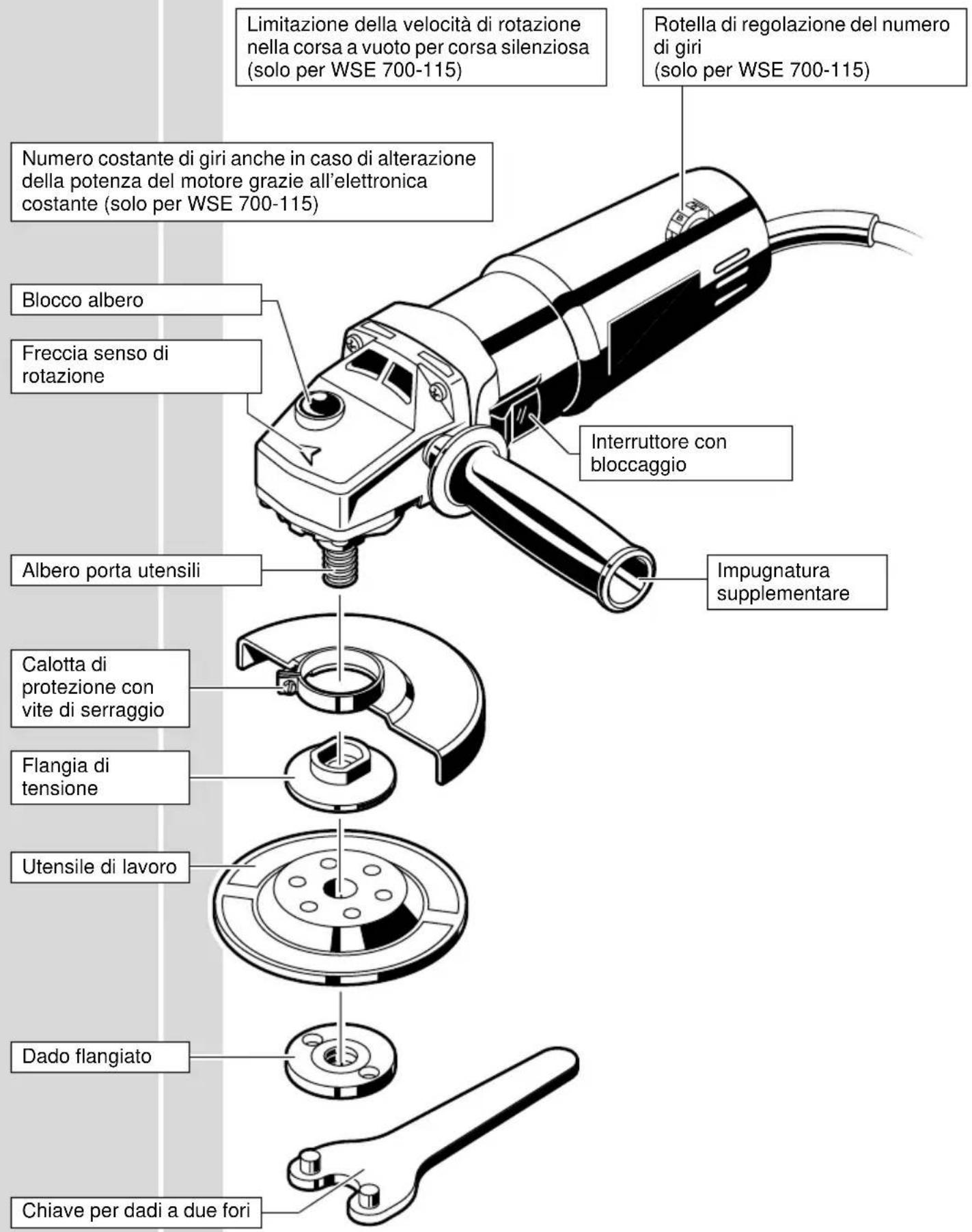

Descrizione

Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all'epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all'ulteriore sviluppo dei nostri prodotti.

Elettronica Scelta della potenza (WSE 700-115)		L'élettronica regola l'assorbimento di corrente in base al carico. Il numero di giri potrebbe essere influenzato da causali interferenze elettromagneti-chè esterne. Preselezione velocità con selettore: A = velocità minima G = velocità massima
Montaggio della calotta di protezione		A tal fine, se necessario, svitare di diversi giri la vite di serraggio. Allineare la calotta di protezione secondo le esi-genze ed avvitare forte la vite di serraggio fine a quando la calotta di protezione sia ben fissa in po-sizione. A vite di serraggio ben avvitata, la calotta di prote-zione non dovrebbe più poter essere spostata. As-sicurarsi che il disco abrasivo possa girare liberamente.
Fissaggio dell'utensile da lavoro		Prima di qualiasi intervento sull'apparecchio, estrarre sempre la spina dalla presa di corrente. Verificare l'albero porta utensili tramite una pres-sione sull'arresto albero. Montare la flangia di ten-sione dell'utensile da lavoro e il mandrino flangiato conformmente all'illustrazione. Allentare e serrare il dato flangiato con la chiave di serraggio.
ITALIANO	20	WS 700-100, WS 700-115, WS 700-125, WSE 700-115

DICHIARAZIONE DI CONFORMITA CE

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50 144, EN 55 104, EN 55 014, EN 60 555, HD 400 in base alle prescrizioni delle direttive CEE 73/23, CEE 89/336, CEE 89/392.
