MANUALE UTENTE WS 2200230 AEG

Istruzioni originali

Manual original

Manual original

Per lavori di separazione!

Utilizzare soltanto il dato di bloccaggio previsto dal produttore. Non usare dati di bloccaggio rapido!

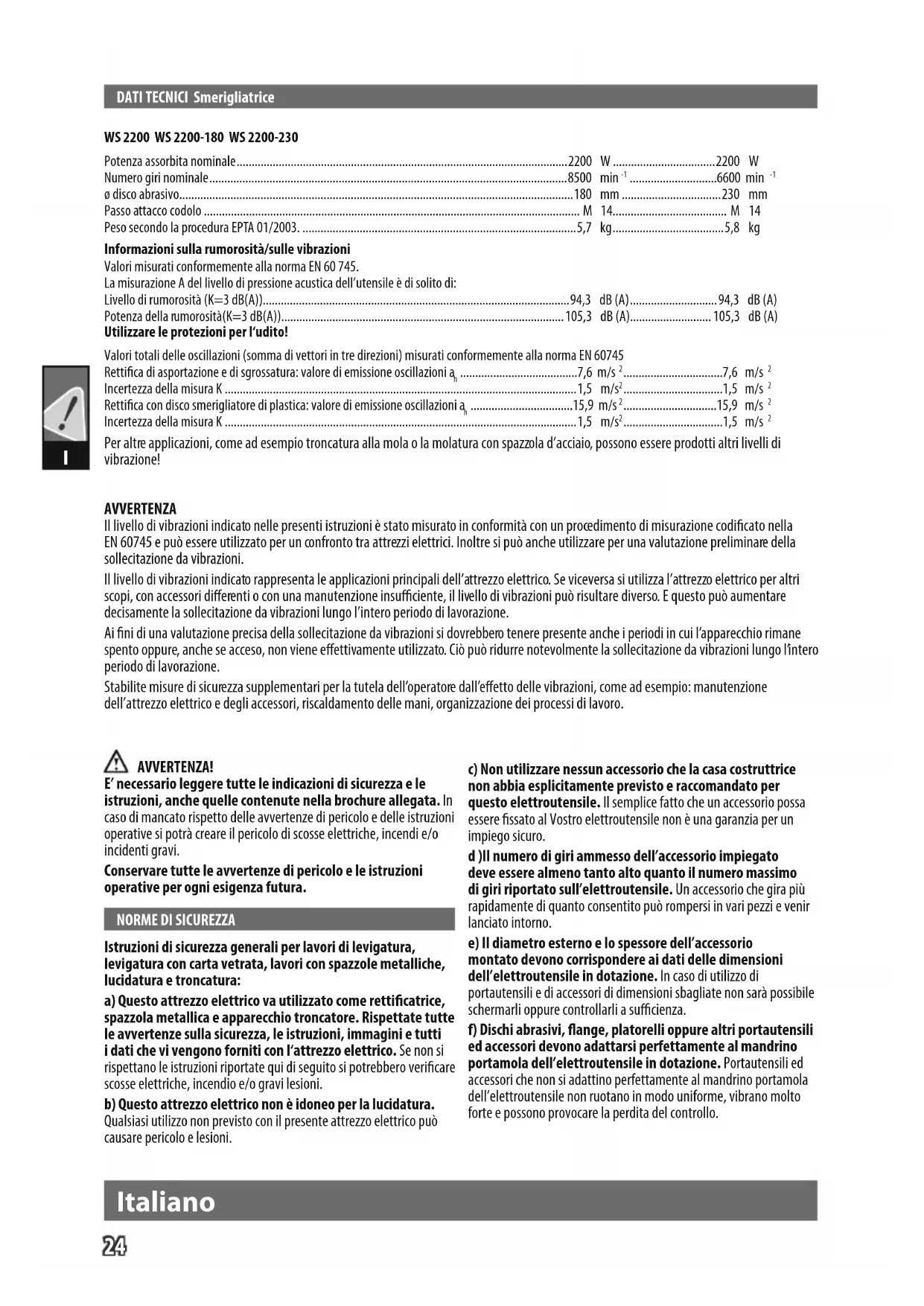

Potenza assorbita nominale	2200	W	2200	W
Numero giri nominale	8500	min-1	.6600	min-1
ø disco abrasivo	180	mm	230	mm
Passo attacco codolo	M	14	M	14
Peso secondo la procedura EPTA 01/2003	5,7	kg	5,8	kg

Informazioni sulla rumoristica/sulle vibrazioni

Valori misurati conformamente alla norma EN 60 745.

La misurazione A del livello di pressione acustica dell'utensile è di solito di:

Livello di rumorosità (K=3 dB(A)). 94,3 dB (A). 94,3 dB (A)

Potenza della rumorosità (K = 3dB(A)) 105,3 dB (A) 105,3 dB (A)

Utilizzare le protezioni per l'udito!

Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformmente alla norma EN 60745

Rettifica di asportazione e di sgrossatura: valore di emissione oscillazioni a. 7,6 m/s 2 7,6 m/s

Incertezza della misura K 1,5 m/s2 1,5 m/s

Rettifica con disco smerigliatore di plastica: valor di emissione oscillazioni a. 15,9 m/s2 15,9 m/s

Incertezda della misura K 1,5 m/s2 1,5 m/s

Per altre applicazioni, come ad esempio troncatura alla mola o la molatura con spazzola d'acciaio, possono essere prodotti altri livelli di vibratione!

AVVERTENZA

Il livello di vibrazioni indicate nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codificato nella EN 60745 e più essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si piùanche utilizzato per una valutazione preliminare della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta le applicazioni principali dell'attrezzo elettrico. Se viceversa si utilizza l'attrezzo elettrico per altri scopi, con accessori differenti o con una manutenzione insufficiente, il livello di vibrazioni cui quod risultare diverso. E questo può augmentare decisamente la sollecitatione da vibrazioni lungo l'intero periodo di lavorazione.

Ai fini di una valutazione precisa della sollecitatione da vibrazioni si dovrebbero tenere presente anc di periodi in cui l'apparecchio rimane spento oppure, anche se acceso, non viene effettivamente utilizzato. Ci o pot rurre notevolmente la sollecitatione da vibrazioni lungo lintero periodo di lavorazione.

Stabilite misure di sicurezza supplementari per la tutela dell'operaore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.

AVVERTENZA!

E' necessario leggere tutte leindicazioni di sicurezza e le istruzioni,anche quale contente nella brochure allegata.In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potra creare il pericolodi scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolo e le istruzioni operative per anni esigenza futura.

NORMEDI SICUREZZA

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche, lucidatura e troncatura:

a) Questo attrezzo elettrico va utilizzato come rettificatrice, spazzola metallica e apparentecchio troncatore. Rispettate tutte le avventenze sulla sicurezza, le istruzioni, immagini e tutti i dati che vi vengono forniti con l'attrezzo elettrico. Se non si rispetto an le istruzioni riportare qui di seguito si potrebbero verificare scosse elettriche, incendio e/o gravi lesioni.

b) Questo attrezzo elettrico non è idoneo per la lucidatura.

Qualsiasi utilizzato non previsto con il presente attrezzo elettrico può causare pericolò e lesioni.

c) Non utilizzato nessun accessorio che la casa costruttrice non abbia escludamente previsto e racommando per questo elettROUTensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettROUTensile non è una garanzia per un impiego sicuro.

d) Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quando il numero massimo di giri riportato sull'elettROUTensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezioni e venir lanciato intorno.

e) Il diametro esterno e lo spessore dell'accosorio montato devono corrispondere ai dati delle dimensioni dell'eletttroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllarli a sufficientia.

f) Dischi abrasivi, flange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamola dell'eletttroutensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portamola dell'eletttroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controlo.

Italiano

g) Non utilizzato mai portautensili od accessori danneggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetti ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se I'eletttroutensile oppure I'accessorio impiegato dovesse sfuggire alla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare I'eletttroutensile per la durata di un minuto con il numero massimo di giri avendo cura di teneri lontani e di impedire ancche ad altre persone presenti di avvinciniarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.

h) Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito

i) Avere cura di evitare che altre persona possano avvincini alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti although al di fuori della zona diretta di lavoro.

j) Impugnare l'apparecchio sulle superfici di tenuta isolate perché si eseguono lavori durante i quali l'utensile da taglio potrebbe entrare in contatto con cavi di corrente o con il proprio cavo d'alimentazione. L'eventuale contatto dell'utensile da taglio con un cavo sotto tensione potrebbe mettere sotto tensione le parti metalliche dell'apparecchio e provocare una folgorazione.

k) Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessorio in rotazione.

I) Mai pogiare l'elettROUTensile prima che il portautensili o l'accessorio impiegato non si sua fermato completamente. L'utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica. m) Mai trasportare I'elettROUTensile nelle questo dovesse essere più in funzione. Attraverso un contatto casuale I'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operaatore e potrebbe arrivare a ferire seriamente il corpo dell'operaatore.

n) Pulite periodicamente le fessure di ventilazione del vosto attrezzo elettrico. Il soffiente del motore attira polvere nell'alloggiamento, e il forte accumulo di polveri metalliche cui po sono pesare pericoli di natura elettrica.

o) Mai utilizzare l'utensile elettrico nelle vicinanze di materiali inflammabili, in quanto scintille potrebbero incendiare il materiale.

p) Non utilizzato mai utensili elettrici che richiedono refrigeranti liquidi. L'uso di acqua od altri refrigeranti liquidi possone causare scosse elettriche.

Contraccolpo e avventenze sulla sicurezza in merito

Il contraccolpo è la reazione improvisa in seguito ad un utensile agganciato, bloccatoe rotante, come il disco per la mola, il piatto per la molla, la spazzola metallica ecc. L'agganciamento oppure il bloccaggio comporta lo stop improviso dell'utensile rotante, accelerando in quello modo un utensile elettrico non controllato, contro la direzione della rotazione dell'inserto, al punto del bloccaggio.

Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione cui rimonere impigliato provocando in quello modo una rotura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operaatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzato non appropriato oppure non corretto della sega. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue.

a) Tenere saldamento l'utensile elettrico e portare il corpo ed il braccio in una posizione adatta per trattenere le forze del contraccolpo. A tale scopo utilizzato sempre - se presente - la maniglia aggiantiva, in modo da averre il miglior controllo possibile sulle forze del contraccolpo e sulla coppia di reazione al momento del runup. In quello modo, con i provvedimenti adeguati l'opercatore cui dominare le forze del contraccolpo e quella di reazione.
b) Non portare mai la mano nelle vicinanze degli utensili rotanti. Nel contraccolpo l'utensile può saltare sulla la mano.
c) Evitare di spostare il corpo nella zona, nella quale l'utensile si muove durante il contraccolpo. Il contraccolpo spinge l'utensile elettrico della direzione opposta al movimento della mola, al punto del bloccaggio.
d) Lavorare con particolare attenzione nella zona degli angoli, di spigoli taglienti ecc. Evitare che gli utensili elettrici possano rimbalzare oppure incastrarsi. In caso di angoli, spigoli taglienti oppure di rimbalzo, l'utensile rotante tende ad incastrarsi, causando la perdita del controllo dell'apparecchio oppure un contraccolpo.
e) Non utilizzate lame a catena o dentate. Simili accessori provocano spesso un contraccolpo oppure la perdita del controlo sull'attrezzo elettrico.
Particolari avvertenze di pericolo per operazioni di levigatura e di troncatura
a) Utilizzare esclusivamente utensili abrasivi che siano escludimente ammessi per l'elettroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per agli utensile abrasivo. Utensili abrasivi che non sono previsti per l'elettroutensile non possono essere sufficientemente schermati e sono insicuri.
b) Utilizzate sempre la cappa di protezione. La cappa di protezione deve essere applicata saldamente all'attrezzo elettrico e deve essere regolata in modo tale che sia garantito il massimo della sicurezza, vale a dire che una parte minima del disco troncatore sia apertamente rivolta verso l'operatore. La cappa di protezione deve proteggere l'operaore da frammenti e接触到 involontario con l'abrasivo.
c) Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative eslicitamente raccomandate. es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei

ocarichi laterali su questi utensili abrasivi vi è il pericolodi di romperli.

d) Per la mola abrasiva selezionata, utilizzato sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolò di una rottrura della mola abrasiva. è possible che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.
e) Non utilizzare mai mole abrasive usurate previste per elettroutensili più grande. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi.

Ulteriori avventenze di pericololo specifiche per lavori di troncatura

a) Evitare il blocco del disco troncante come pure una pressione troppo elevata. Non eseguire tagli troppo profondi.
Un sovraccarico del disco troncante aumenta lo sforzo dello stesso ed il pericolo che possa colpire gli angoli oppure bloccarsi, augmentando in questo modoanche la possibilità di un contraccolpo oppure di una rottura del corso abrasivo.
b) Evitare di avvinciniarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l'operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, cui capitàre che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'elettrottensile verso l'operatore.
c) Se il disco troncante si incastra oppure in caso di un'interruzione della lavorazione, spegnere la macchine e tenerla ferma, fino a quando non si è fermato completeness il disco. Non tentare mai di estrarre il disco ancora in movimento dal tagli, altrimenti si può verificare un contraccolpo. Individuare ed eliminare la causa del blocco.
d) Non riaccendete l'attrezzo elettrico finché si trovava inserto nel pezzo da lavorare. Aspettate che il disco troncatore raggiunga la piena velocità prima di continuare il taglio con delicatezza. In caso contrario il disco potrebbe incagliarsi, saltare fuori dall'attrezzo o provocare un contraccolpo.
e) Grandi pannelli oppure peszi da lavorare devono essere supportati, onde evitare il rischio del contraccolpo a causa di un disco troncante incastrato. I grande peszi possonoiegarsi fatto il proprio peso. Il peszo da lavorare delve essere supportato da entrambre le parte, sia nelle vicinanze del taglio sua sullo spigolo.
f) Procedure con cautela particolare per i tagli a tasca', in pareti erette oppure altre zone non visibili. Il disco tranciente che entra nel pezzo potrebbe causare contraccolpi quando incontrabuzioni di gas od acqua, fili elettrici oppure altri oggetti.

Avvertenze di pericololo specifiche per lavori di levigatura con carta vetro

a) Non utilizzare mai fogli abrasivi troppo grande ma atteneri alle indicazioni del rispectivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere altre il platorello posso non provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Avvertenze di pericolò specifiche per lavori con spazzole metalliche

a) Tenere presente che la spazzola metallica perde pezzi di fil di ferroanche durante il comune impiego.Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta.Pezzi di fil di ferro espulsi in aria possono penetrare molto facilementeattraverso indumenti sottili e/la pelle.
b) Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi.

I diametri delle spazzole a disco e delle spazzola a tazza sono essere augmentatiattraverso forze di pressione etramite l'azione di forze centrifugali.

Gli apparecchi mobili usati all'aperto devono essere collegati interponendo un interruptatore di sicurezza (FI, RCD, PRCD) per guasti di corrente.

Non rimuovere trucioli o schegge nelle l'utensile è in funzione.
Inserire la spina solo con interruptre su posizione "OFF".
Non entrare nel raggio d'azione dell'utensile nelle funzioni.

Utilizzare sempre l'impugnatura laterale.

Disinserire immediatamente la macchina in caso che si verificano delle forti oscillazioni oppure se si riscontrano altri difetti.

Controllare la macchina per cercare di identificarne le cause.

Utilizzare e conservare le mole abrasive conformmente alleindicazioni della casa costruttrice.

Smerigliando metallis si producono scintille. Attenzione a non mettere in pericolò l'incomità di persone. Per via del pericolo di incendio, nessun tipo di materiale infammabile può trovarsi nelle vicinanze (potenziale raggio delle scintille). Non utilizzato aspirapolveri.

Tenere sempre l'utensile in modo tale che le scintille e polveri di molatura volino lontano dal corpo.

La slitta di guida è prescritta per la taglio della pietra.

Il dato flangiato deve essere serrato prima dell'utilizzo della macchina.

Il pezzo in lavorazione deve essere ben bloccato in posizione a meno che non resti stabile per via del proprio peso. Mai applicare a mano sulla mola il pezzo in lavorazione.

In condizioni di utilizzo estreme (ad es. nella rettifica liscia di metalli con il piatto di appoggio e dischi smerigliatori in fibra vulcanizzata) si può accumulare molta sporcizia all'interno della smerigliatrice angolare. Con simili condizioni di utilizzato, per motivi di sicurezza, è necessaria una pulizia a fondo all'interno per eliminare i depositi di metallo ed è assolutamente indispensable inseire un interruptore di sicurezza per corrente di guasto a monte. Quando scatta l'interrutatore di sicurezza la macchina va spedita alla riparazione.

Per gli utensili previsti per il montaggio con mola con foro fillettato, verificare che la filettatura della mola si s区分ientamente lunga da consentire l'insertimento del mandrino.

Per i lavori di separazione utilizzare la cappa di protezione chiusa dal programma accessori.

UTILIZZO CONFORME

La smerigliatrice angolare può essere utilizzata per l'asportazione e la rettifi ca di sglossatura di molti materiali, ad es. metallo o pietra, nonché per la rettifi ca con dischi smerigliatori di plastica e per lavorare con la spazzola di acciaio. In caso di dubbi vanno rispetto leindicazioni dei produttori degli accessori.

Utilizzare il prodotto solo per l'uso per cui è previsto.

Italiano

Connette solo corrente alternata mono fase e solo alsystema di voltaggio individato sulla piastra. E' possibileanche connette la presaenza un contatto di messa a terra casi come preveDe lo schema conforme alla norme di sicurezza di classe II.

Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali cui capitare che altre machine possono subire dei disturbi. In caso di impedenze di rete minori di 0,2 Ohm non ci si aspetta nessun disturbo.

MANUTENZIONE

Tener sempre ben pulite le fessure di ventilazione dell'apparecchio. Non lasciare che nessuna parte metallica venga a fatto con l'apertura dell'areazione - pericolo di corto circuito

Utilizzato esclusivamente accessori e peszi di ricambio AEG. L'installazione di peszi di ricambio non specificamente prescritti dall'AEG va preferibilmente effettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza technique).

In caso di mancanza del disegno esploso, cui si sono richiesto al seguente indirizzo: AEG Electric Tools GmbH, Max-Eyth-StraBe 10, D-71364 Winnenden, Germany.

SIMBOLI

Leggere attentamente le istruzioni per l'uso prima di mettere in funzione I'elettrottensile.

ATTENZIONE! AVVERTENZA! PERICOLO!

Durante l'uso dell'apparecchio utilizzare sempre gli occhiali di protezione.

Prima di effettuare qualiasi lavoro sulla macchina togliere la spina alla presa di corrente.

Accessorio - Non incluso nella dotazione standard, disponibile a parte come accessorio.

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di pparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere accolte separatamente, al fine di essere reimpiegate in modo eco-compatible.
