| Produkttyp | Vinkelslip |
| Märke | AEG |
| Modell | WSE 800125 |
| Upptagen effekt | 800 W |
| Maximal tomgångshastighet | 10 000 min⁻¹ |
| Maximal skivdiameter | 125 mm |
| Axelgänga | M14 |
| Vikt | 1,5 kg |
| Matning | 230 V, 50 Hz, enfas växelström |
| Dubbel isolering | Ja (enligt DIN 57 740/VDE 0740 och CEE 20) |
| Mjukstart | Ja, minskar startströmmen |
| Hastighetsförval | Ja, med ratt (A = låg, G = hög) |
| Ljudnivå (intensitet) | 85 dB(A) |
| Ljudnivå (tryck) | 98 dB(A) |
| Vibration (acceleration) | 5 m/s² |
| Huvudfunktioner | Kapning, slipning, avgradning (metall, sten) |
| Säkerhet | Justerbart skydd, axellås, säkerhetsbrytare |
| Underhåll och rengöring | Frekvent rengöring av insidan, stationär dammsugning rekommenderas vid intensiv användning |
| Reservdelar och reparerbarhet | Skivor, snabbspännmutter FIXTEC, skyddskåpa, flänsar, stiftnyckel |
| Garanti och överensstämmelse | Överensstämmer med standarderna EN 50144, EN 55014, CE |
Vanliga frågor - WSE 800125 AEG
Hur väljer man rotationshastigheten på AEG WSE 800125?
Använd hastighetsförvalsratten på maskinen. Vrid den mot A för låg hastighet eller mot G för hög hastighet. Elektroniken justerar hastigheten efter belastningen.
Vilken är den maximala skivdiametern som kan användas?
Den maximala tillåtna skivdiametern är 125 mm. Använd endast skivor som är kompatibla med denna dimension och den maximala hastigheten på 10 000 min⁻¹.
Hur installeras och tas skyddskåpan bort?
För installation, placera skyddskåpan framifrån på axelhalsen och vrid tills spännfjädern klickar i. För borttagning, lyft försiktigt fjädern med en skruvmejsel, vrid kåpan helt framåt och ta sedan bort den.
Vilken effekt har AEG WSE 800125?
Den upptagna effekten är 800 W. Denna effekt möjliggör slip- och kaparbeten på metall och sten.
Hur byter man en skiva?
Koppla först bort maskinen. Lås axeln genom att trycka på låsknappen. Använd stiftnyckeln för att lossa flänsmuttern. Byt ut skivan och dra sedan åt muttern ordentligt. För FIXTEC-muttern, dra endast åt och lossa för hand.
Vilka är ljud- och vibrationsnivåerna?
Ljudintensiteten är 85 dB(A) och ljudtrycket är 98 dB(A). Den uppmätta vibrationsaccelerationen är 5 m/s². Använd alltid hörselskydd och handskar.
Kan jag använda denna maskin för att kapa sten?
Ja, men du måste använda en styrvagn och följa säkerhetsinstruktionerna. Arbeta aldrig med material som innehåller asbest.
Vilken skyddsutrustning rekommenderas?
Använd alltid skyddsglasögon, hörselskydd, skyddshandskar, rejäla skor med halkskydd och ett förkläde vid intensivt arbete.
Hur rengör man maskinen efter användning?
Koppla bort den. Rengör insidan med en dammsugare eller tryckluft, särskilt efter slipning av metall. Vid intensiv användning, använd en stationär dammsugare och rengör oftare. Borra inte i höljet.
Vad gör jag om maskinen inte startar?
Kontrollera att strömbrytaren är i på-läge. Se till att nätsladden är ansluten och att spänningen är 230 V. Om problemet kvarstår, kontakta en auktoriserad serviceverkstad.
Användarfrågor om WSE 800125 AEG
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Inga frågor ännu. Var den första att ställa en.
Ladda ner instruktionerna för din Borrmaskin i PDF-format gratis! Hitta din manual WSE 800125 - AEG och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. WSE 800125 av märket AEG.
BRUKSANVISNING WSE 800125 AEG
Var god lás och tag tillvara dessa instruktioner
Käyttoohje
Lue ja sailyto
AEG
POWER TOOLS

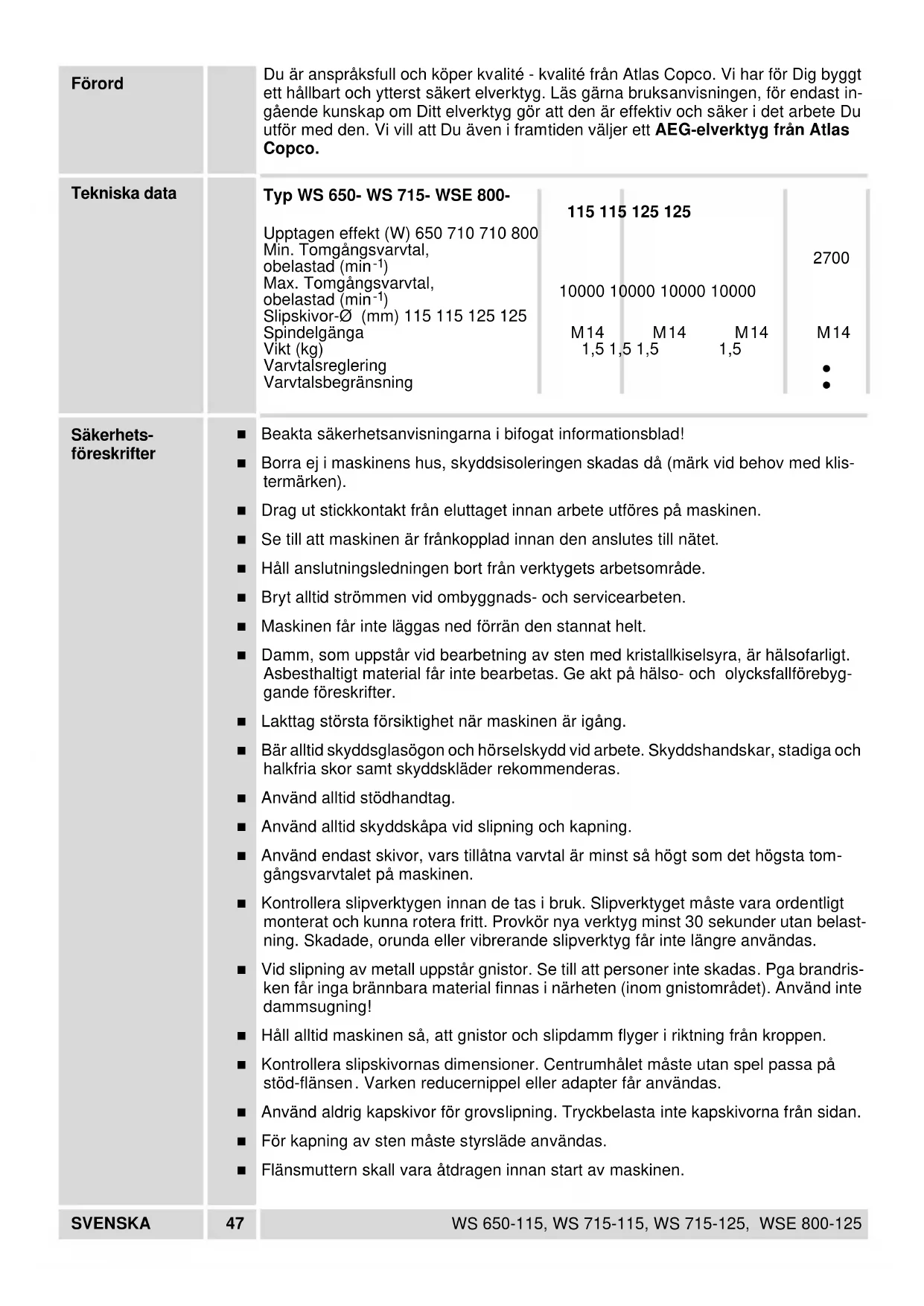

| Förord | Du ar anspräksfull och köper kvalité - kvalité是从Atlas Copco. Vi har für Dig byggt ett hällbart och yfterst säkert elverktyg. Läs gärna bruskanvisingen, für endast in-gäende kunskap om Ditt elverktyg goft att den ar effetiv och saker i det arbete Du utfor med den. Vi vill att Du även i framtiden väljer ett AEG-elverktyg—from Atlas Copco. | |||
| Tekniska data | Typ WS 650- WS 715- WSE 800-Upptagen effekt (W) 650 710 710 800 Min. Tomgängsvarvital, obelastad (min-1)Max. Tomgängsvarvital, obelastad (min-1)Slipskivor-Ø (mm) 115 115 125 125SpindelgängaVikt (kg)VarvitalsregleringVarvitalsbegränsning | 115 115 125 12510000 10000 10000 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 | 2700M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14 | M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14 |
| Säkerhets-föreskrifter | Beakta säkerhetsanvisingarna i bifogat informationsblad!Borra ej i maskinens hus, skyddsisoleringen skadas dã (märk vid behov med klas-termärken).Drag ut stickkontakt frän eluttaget innan arbete utföres på maskinen.Se till att maskinen År fränkopplad innan den anslutes till nätet.Håll anslutningsledningen bort frän verktygets arbetsområde.Bryt alltid strommen vid ombyggnads- och servicearben.Maskinen fãr inte laggas ned fãrän den stannat helt.Damm, som uppSTAR vid bearbetning av sten med kristallkiselsyra, ør hãsofarligt.Asbesthaltigt material fãr inte bearetas. Ge akt på hãso- och olycksfallforebyg-gande föreskrifter.Lakttag största fösktigkeit;när maskinen ør igang.Bär alltid skyddsglasögon och hörsselydd vid arbete. Skyddshandskar, stadiga och halkfria skor samt skyddskläder rekommanderas.Använd alltid stödhandtag.Använd alltid skyddskäpa vid slipning och kapning.Använd endast skivor, vars tillatna varvital ár minst sa högt som det högsta tom-gängsvarvtalet på maskinen.Kontrolera slipverktygen innan de tas i bruk.Slipverktyget mastevara ordentligtmonterat och kunna rotera fritt.Provkörnya verktyg minst 30 sekunder utan belast-ning. Skadade, orunda eller vibrerande slipverktyg fãr inte langre användas.Vid slipning av metall uppstår gnistor. Se till att personer inte skadas. Pga brandris-ken fãr inga brännbara material finnas i närheten (inom gnistområdet).Använd inte dammsugning!Hãll alltid maskinen sã, att gnistor och slipdamm flyger i riktning frän kroppen.Kontrolera slipskivornas dimensionaler. Centrumhãulet maste utan spel passa pâstöflänsen. Varken reducnippel erller adapter fãr användas.Använd aldrig kapskivor for grovlipning. Tryckbelasta inte kapskivorna frân sidan.Förkapning av sten maste styrläde användas.Flånsmuttern skull vara øtdragren innan start av maskinen. | M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M15M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14NORANALNOVERNORANONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONNONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONON ONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONSONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONDONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONONINORNA | M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M1 | |
| SVENSKA | 47 | WS 650-115, WS 715-115, WS 715-125, WSE 800-125 | ||
| Ljudnivãmätvärden Vibrations-mätvärden | ■ Vid extrema arbetsförhãållanden (texvid slipning av metaller med stödtallrik och slip-skivor av vulkaniserad fiber) kan mycket smuts komma in i vinkelslipen. Ialandafell rekommanderas att använda en stationär utsugningsanlaggning, tätare rengörings-frekvens och/eller förkoppling av jordfelsbrytare. A-värdet av maskinens ljudnivã utgör: Ljudtrycksnivã = 85 dB (A). Ljudeffektsnivã = 98 dB (A). Använd hörnselskydd! Den beräknade hastighetsökningen ar 5 m/s2. |
| Användnings-områden | Vinkelslipen är användbar für kapning och slipning av flera material, tex metall eller sten. Rådgör i tvivelsmål med beskrivningarna hos slipmaterialsfabrikanten. Maskinen:fär endast användas for angiven tillämpning. |
| Nätanslutting | Endast till enfas-växelström och endast till den natspanning som finns angiven på effektskylten. Anslutting:fär också góras till uttag utan skyddsjord)d verktygen ár skyddisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen ár enligt EN 55014. |
| In-/urkoppling | Inkoppling:tryck strömbrytilen bakåt och lås genom att trycka nedåt i det främre låget. Urkoppling:tryck strömbrytilen nedåt i det bakrlåget. Strömbrytilen:går automatiskt tillbaka i 0-låget. |
| Mjukstart | Den elektroniska mjukstarten höjer livslängden För báde motor och växellåda. Start-strömmen reduceras med omkring halften. |
| SVENSKA | 48 WS 650-115, WS 715-115, WS 715-125, WSE 800-125 |

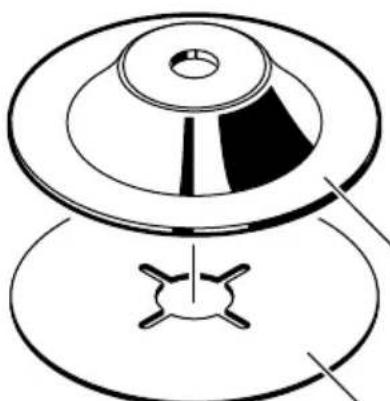

Kortfattad beskrivning
Tomgangsvarvalbegransning for minskad ljudniva (endast på typ WSE 800)
Varvtsreglering (endast pátyp WSE 800)
Konstant varvthal vid ojämn belastning tack vare konstantelektroniken (endast på typ WSE 800)
Spindellåsning
Skyddskapa med anslag och styrklackar
Spannfläns
Verktyg
FIXTEC-snabblåsmutter
Flansmutter
Flansnyckel
Strömbrytare med lásning
Stödhandtag
Spannmutter
Slipblad
Slipplatta
Änderingar: Text, Bilder och data overensstämmer med det tekniska utforande som gäller vid tiden for tryckterminen. Änderingar som har betydelse for vidare utvecklingen av varaprodukter ar forbehällna.
| ElektronikFöral av varvthal | Elektroniken afterjusterar varvtalet vid ökad belastning.Under inverkan av elektrognetiska störningar utifrän, kan enstaka fall av varvts-sänkningar uppträda.Varvitalsforval med ställratt:A= lögsta varvthalG= högsta varvthal | |
| Skyddskápa monteras | Skyddskápan fores på framifrän på spindelhal-SEN, som bilden visar.Skyddskápan vrides, sä att spännfjädern faller in i rasterspär bakom anslaget. Skyddskápan kan vri-das mellan de báda anslagen.När skyddskápan skall tas bort, lossas spännfjä- dern med en skruvmejsel och skyddskápan vridesframål. Kåpen dras bort raktframål. | |
| Insättning av verktyg | Drag ut stickkontakt frán eluttaget innan arbete utföres på maskinen.Arbetsspindeln fastlåses med ett tryck på spindel-lånsningen. Spännflåns, arbetsverktyg och fländsmutter monteras enligt bilden.FIXTEC-snabblåsmuttern dras på och lossas för hand. Verktyg behöver inte användas.Ge akt på att greppöglan på FIXTEC-snabbspännmuttern endast höjs;dden drasåt och lossas.Fländsmutter öppnas respektive ätdrages med en flänsnyckel. | |
| FIXTEC-snabb-lasmutter | FIXTEC-snabblåsmuttern dras på och lossas för hand. Verktyg behöver inte användas.Ge akt på att greppöglan på FIXTEC-snabbspännmuttern endast höjs;dden drasåt och lossas.Fländsmutter öppnas respektive ätdrages med en flänsnyckel. | |
| Fländsmutter | ||
| SVENSKA | 50 | WS 650-115, WS 715-115, WS 715-125, WSE 800-125 |
Vi intygar och ansvarar for attenna produit overensstammer med foljande norm och dokument: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 enigt bestammelserna i riktlinjerna 73/23/EWG, 89/336/EWG, 89/392/EWG.
