NÁVOD K OBSLUZE SB 2E 1100 RV AEG

Technická data, Speciální bezpečnostní upozornění, Oblast využití, Ce-prohlášení o shodě, Připojení na sít, Údržba, Symboly Po přečtení uschovejte Česky

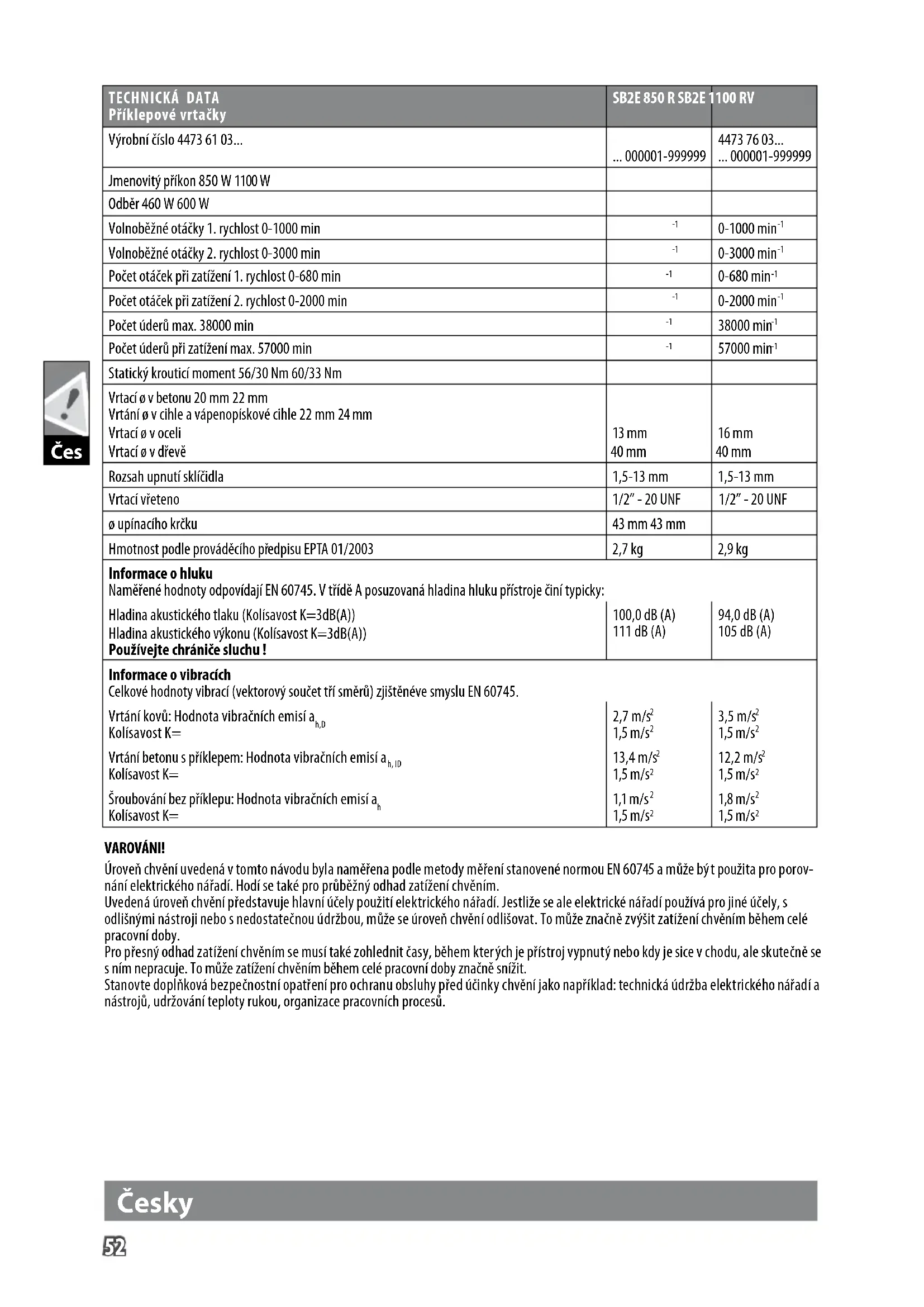

... 000001-999999 Jmenovitý příkon 850 W 1100 W Odběr 460 W 600 W Volnoběžné otáčky 1. rychlost 0-1000 min

Volnoběžné otáčky 2. rychlost 0-3000 min

Počet otáček při zatížení 1. rychlost 0-680 min

Počet otáček při zatížení 2. rychlost 0-2000 min

Počet úderů max. 38000 min

Počet úderů při zatížení max. 57000 min

Statický krouticí moment 56/30 Nm 60/33 Nm Vrtací ø v betonu 20 mm 22 mm Vrtání ø v cihle a vápenopískové cihle 22 mm 24 mm Vrtací ø v oceli 13 mm 16 mm Vrtací ø v dřevě 40 mm 40 mm Rozsah upnutí sklíčidla 1,5-13 mm 1,5-13 mm Vrtací vřeteno 1/2” - 20 UNF 1/2” - 20 UNF ø upínacího krčku 43 mm 43 mm Hmotnost podle prováděcího předpisu EPTA 01/2003 2,7 kg 2,9 kg Informace o hluku Naměřené hodnoty odpovídají EN 60745. V třídě A posuzovaná hladina hluku přístroje činí typicky: Hladina akustického tlaku (Kolísavost K=3dB(A)) Hladina akustického výkonu (Kolísavost K=3dB(A)) Používejte chrániče sluchu ! 100,0 dB (A) 111 dB (A) 94,0 dB (A) 105 dB (A) Informace o vibracích Celkové hodnoty vibrací (vektorový součet tří směrů) zjištěnéve smyslu EN 60745. Vrtání kovů: Hodnota vibračních emisí a h,D Kolísavost K= 2,7 m/s

Vrtání betonu s příklepem: Hodnota vibračních emisí a h, ID Kolísavost K= 13,4 m/s

Šroubování bez příklepu: Hodnota vibračních emisí a

VAROVÁNI! Úroveň chvění uvedená v tomto návodu byla naměřena podle metody měření stanovené normou EN 60745 a může být použita pro porov- nání elektrického nářadí. Hodí se také pro průběžný odhad zatížení chvěním. Uvedená úroveň chvění představuje hlavní účely použití elektrického nářadí. Jestliže se ale elektrické nářadí používá pro jiné účely, s odlišnými nástroji nebo s nedostatečnou údržbou, může se úroveň chvění odlišovat. To může značně zvýšit zatížení chvěním během celé pracovní doby. Pro přesný odhad zatížení chvěním se musí také zohlednit časy, během kterých je přístroj vypnutý nebo kdy je sice v chodu, ale skutečně se s ním nepracuje. To může zatížení chvěním během celé pracovní doby značně snížit. Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky chvění jako například: technická údržba elektrického nářadí a nástrojů, udržování teploty rukou, organizace pracovních procesů. Česky53 English Čes VAROVÁNI! Seznamte se se všemi bezpečnostními pokyny a sice i s pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a ebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. BEZPEČNOSTNÍ POKYNY PRO PRÁCI S VRTAČKOU Při vrtání s příklepem používejte prostředky k ochraně sluchu. Nadměrný hluk může vést ke ztrátě sluchu. Používejte doplňková madla dodávana s přístrojem. Nedostatečným držením by mohlo dojít ke zranění. Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak uchopte elektronářadí pouze na izolovaných plochách držadla. Kontakt řezného nástroje s vedením pod napětím může vést k přenosu napětí na kovové části přístroje a k úrazu elektrickým proudem. BEZPEČNOSTNÍ POKYNY PRO PRÁCI SE ŠROUBOVÁKEM Při provádění prací, při kterých šroub může narazit na skry- ta elektrická vedení nebo na vlastní kabel, držte přístroj za izolované přidržovací plošky Kontakt šroubu s vedením pod napětím může přivést napětí na kovové části přístroje a způsobit elektrický ráz. Další bezpečnostní a pracovní pokyny Použijte ochranné vybavení. Při práci s elektrickým nářadím používejte vždy ochranné brýle. Doporučujeme rovněž použití součástí ochranného oděvu a ochranné obuvi, jako protiprašné masky, ochranných rukavic, pevné a neklouzající obuvi, ochranné přilby a ochrany sluchu. Neustále dbát na to, aby byl kabel pro připojení k elektrické síti mimo dosah stroje. Kabel vést vždy směrem dozadu od stroje. Nesmějí se opracovávat materiály, které mohou způsobit ohrožení zdraví (např. azbest) Při vrtání do zdi, stropu nebo podlahy dávat pozor na elektrické kabely, plynová a vodovodní potrubí. Obrobek zabezpečte upínacím zařízením. Nezabezpečené obrobky mohou způsobit těžká poranění a poškození. Při zablokování nasazeného nástroje přístroj okamžitě vypněte! Přístroj nezapínejte, pokud je nasazený nástroj zablokovaný; mohl by při tom vzniknout zpětný náraz s vysokým reakčním momentem. Zjistěte příčinu zablokování nasazeného nástroje a odstraňte ji při dodržení bezpečnostních pokynů. Eventuální příčinou může být:

• vzpříčení v opracovávaném obrobku

• Opracovávaný materiál se zlomí.

• přetížení elektrického přístroje Nezasahujte do běžícího stroje. Nasazený nástroj se může během používání rozpálit. VAROVÁNI! Nebezpečí popálení.

• při odkládání přístroje Pokud stroj běží, nesmí být odstraňovány třísky nebo odštěpky. Před zahájením veškerých prací na stroji vytáhnout síťovou zástrčku ze zásuvky.

Elektronická příklepová vrtačka / šroubovák je univerzálně použitelná k vrtání, příklepovému vrtání, šroubování a k řezání závitů.

CEPROHLÁŠENÍ O SHODĚ

Prohlašujeme na naši výhradní odpovědnost, že produkt popsán v části „Technické údaje“ splňuje všechna příslušná ustanovení směrnic: 2011/65/EU (RoHS) 2014/30/EU 2006/42/ES a byly použity následující harmonizované normy EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010 EN 60745-2-2:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Winnenden, 2017-09-25 Alexander Krug / Managing Director Zplnomocněn k sestavování technických podkladů. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany

Ve venkovním prostředí musí být zásuvky vybaveny proudovým chráničem (FI, RCD, PRCD). Je to vyžadováno instalačním předpisem pro toto el.zařízení. Dodržujte ho při používání tohoto nářadí, prosím. Připojit pouze do jednofázové střídavé sítě o napětí uvedeném na štítku. Lze připojit i do zásuvky bez ochranného kontaktu neboť spotřebič je třídy II. Stroj zapínat do zásuvky pouze když je vypnutý. ÚDRŽBA Větrací štěrbiny nářadí udržujeme stále čisté. Při častém příklepovém provozu je třeba sklíčidlo pravidelně zbavo- vat prachu. Za tím účelem podržte stroj tak, aby sklíčidlo směřovalo kolmo dolů a otevírejte a zavírejte sklíčidlo v celém upínacím rozsahu. Tak z něj vypadne nahromaděný prach. Doporučuje se také pravidelné používání čisticího spreje (čís. 4932 6217 19) na upínací čelisti a na otvory upínacích čelistí. Dojde-li k poškození přívodního kabelu, nechte jej vyměnit v auto- rizovaném servisu, protože k výměně je zapotřebí speciální nástroj. Používejte výhradně náhradní díly a příslušenství AEG. Díly, jejichž výměna nebyla popsána, nechávejte vyměnit vodborném servisu AEG. (Viz záruční list.) Česky54 English Čes Při potřebě podrobného rozkresu konstrukce, oslovte informací o typu a čísle přímo servis a nebo výrobce, Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany. SYMBOLY POZOR! VAROVÁN! NEBEZPEČÍ! Před zahájením veškerých prací na stroji vytáhnout síťovou zástrčku ze zásuvky. Před spuštěnám stroje si pečlivě pročtěte návod k používání. Příslušenství není součástí dodávky, viz program příslušenství. Elektrické přístroje se nesmí likvidovat společně s odpadem z domácností. Elektrické a elektronické přístroje je třeba sbírat odděleně a odevzdat je v recyklačním podniku na ekologickou likvidaci. Na místních úřadech nebo u vašeho specializovaného prodejce se informujte na recyklační podniky a sběrné dvory. Elektrický přístroj s třídou ochrany II. Elektrický přístroj, u kterého ochrana před zásahem el. proudem závisí nejen na základní izolaci, ale i na tom, že budou použita také doplňková ochranná opatření, jakými jsou dvojitá izolace nebo zesílená izolace. Značka CE UkrSEPRO značka shody Euroasijská značka shody Česky55 English Slov TECHNICKÉ ÚDAJE Príklepová vŕtačka SB2E 850 R SB2E 1100 RV Výrobné číslo 4473 61 03... ... 000001-999999

Otáčky naprázdno 2. prevodový stupeň 0-3000 min
