INSTRUKCJA OBSŁUGI SB 2E 1100 RV AEG
Instrukcją oryginalną
Nigdy nie naciskać przełącznika zmiany biegów przy włączonej maszynie, lecz tylko w stanie zatrzymanym maszyny.

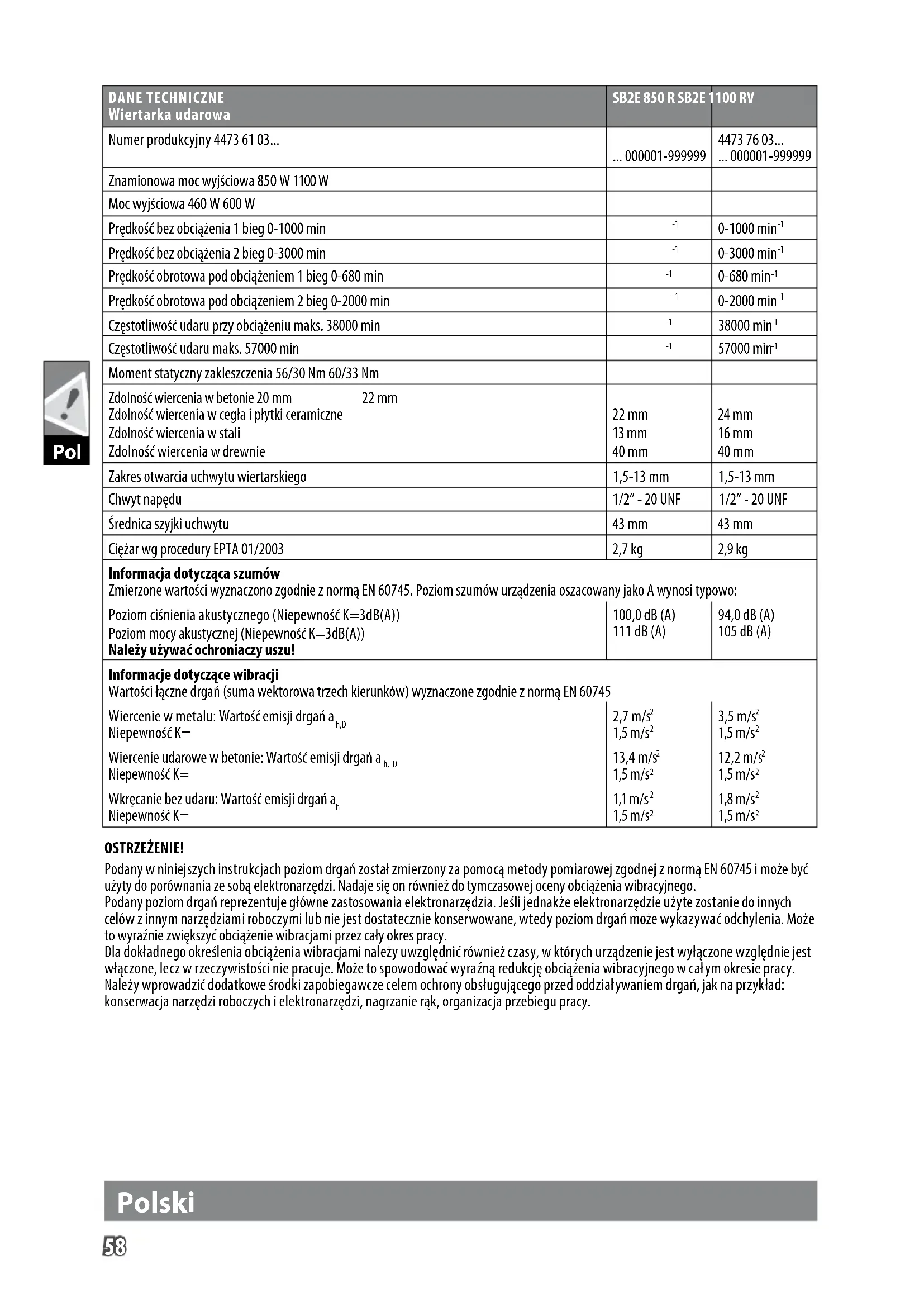

| DANE TECHNICZNEWiertarka udarowa | SB2E 850 R SB2E 1100 RV | |
| Numer produkcyjny 4473 61 03... | ... 000001-999999 | 4473 76 03... ... 000001-999999 |
| Znamionowa moc wyjściowa 850 W 1100 W | ||
| Moc wyjściowa 460 W 600 W | ||
| Prędkość bez obciążenia 1 bieg 0-1000 min | -1 | 0-1000 min^-1 |
| Prędkość bez obciążenia 2 bieg 0-3000 min | -1 | 0-3000 min^-1 |
| Prędkość obrotowa pod obciążeniem 1 bieg 0-680 min | -1 | 0-680 min^-1 |
| Prędkość obrotowa pod obciążeniem 2 bieg 0-2000 min | -1 | 0-2000 min^-1 |
| Częstotliwość udaru przy obciążeniu maks. 38000 min | -1 | 38000 min^-1 |
| Częstotliwość udaru maks. 57000 min | -1 | 57000 min^-1 |
| Moment statyczny zakleszczenia 56/30 Nm 60/33 Nm | ||
| Zdolność wiercenia w betonie 20 mm 22 mmZdolność wiercenia w cegła i płytki ceramiczneZdolność wiercenia w staliZdolność wiercenia w drewnie | 22 mm13 mm40 mm | 24 mm16 mm40 mm |
| Zakres otwarcia uchwytu wiertarskiego | 1,5-13 mm | 1,5-13 mm |
| Chwyt napędu | 1/2'' - 20 UNF | 1/2'' - 20 UNF |
| Średnica szyjki uchwytu | 43 mm | 43 mm |
| Ciężar wg procedury EPTA 01/2003 | 2,7 kg | 2,9 kg |
| Informacja dotycząca szumówZmierzone wartości wyznaczono zgodnie z normą EN 60745. Poziom szumów urządzenia oszacowany jako A wynosi typowo: | ||
| Poziom ciśnienia akustycznego (Niepewność K=3dB(A))Poziom mocy akustycznej (Niepewność K=3dB(A))Należy używać ochroniaczy uszu! | 100,0 dB (A)111 dB (A) | 94,0 dB (A)105 dB (A) |
| Informacje dotyczące wibracjiWartości łączne drgań (suma wektorowa trzech kierunków) wyznaczone zgodnie z normą EN 60745 | ||
| Wiercenie w metalu: Wartość emisji drgań a_h,D Niepewność K= | 2,7 m/s^2 1,5 m/s^2 | 3,5 m/s^2 1,5 m/s^2 |
| Wiercenie udarowe w betonie: Wartość emisji drgań a_h,ID Niepewność K= | 13,4 m/s^2 1,5 m/s^2 | 12,2 m/s^2 1,5 m/s^2 |
| Wkręcanie bez udaru: Wartość emisji drgań a_h Niepewność K= | 1,1 m/s^2 1,5 m/s^2 | 1,8 m/s^2 1,5 m/s^2 |
OSTRZEŻENIE!
Podany w niniejszych instrukcjach poziom drgań został zmierzony za pomocą metody pomiarowej zgodnej z normą EN 60745 i może być użyty do porównania ze sobą elektronarzędzi. Nadaje się on również do tymczasowej oceny obciążenia wibracyjnego.
Podany poziom drgań reprezentuje główne zastosowania elektronarzędzia. Jeśli jednakże elektronarzędzie użyte zostanie do innych celów z innym narzędziami roboczymi lub nie jest dostatecznie konserwowane, wtedy poziom drgań może wykazywać odchylenia. Może to wyraźnie zwiększyć obciążenie wibracjami przez cały okres pracy.
Dla dokładnego określenia obciążenia wibracjami należy uwzględnić również czasy, w których urządzenie jest wyłączone względnie jest włączone, lecz w rzeczywistości nie pracuje. Może to spowodować wyraźną redukcję obciążenia wibracyjnego w całym okresie pracy.
Należy wprowadzić dodatkowe środki zapobiegawcze celem ochrony obsługującego przed oddziaływaniem drgań, jak na przykład: konserwacja narzędzi roboczych i elektronarzędzi, nagrzanie rąk, organizacja przebiegu pracy.
OSTRZEŻENIE! Prosimy o przeczytanie wskazówek
bezpieczeństwa i zaleceń, również tych. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i wska- zówki bezpieczeństwa dla dalszego zastosowania.
WSKAZÓWKI BEZPIECZEŃSTWA DLA WIERTAREK
Do wiercenia udarowego należy zakładać ochronniki słuchu. Hałas może powodować utratę słuchu.
Stosować uchwyty pomocnicze dostarczone z narzędziem. Utrata kontroli może spowodować obrażenia.
Podczas prac, przy których elektronarzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód, należy je trzymać tylko za izolowaną rękojeść.
Styczność narzędzia skrawającego z będącym pod napięciem przewodem może spowodować podłączenie części metalowych urządzenia do napięcia i prowadzić do porażenia prądem elektrycznym.
WSKAZÓWKI BEZPIECZEŃSTWA DLA WKRĘTAREK
Trzymaj urządzenie za izolowane powierzchnie chwytowe, gdy wykonujesz roboty, w trakcie których śruba może natrafić na ukryte przewody prądowe lub na własny kabel.
Kontakt śruby z przewodem pod napięciem może spowodować podłączenie części metalowych urządzenia do napięcia i prowadzić do porażenia prądem elektrycznym.
Dodatkowe wskazówki bezpieczeństwa i instrukcje robocze
Stosować wyposażenie ochronne. Przy pracy maszyną zawsze nosić okulary ochronne. Zalecana jest odzież ochronna, jak maska pyłochronna, rękawice ochronne, mocne i chroniące przed poślizgiem obuwie, kask i ochronniki słuchu.
Kabel zasilający nie może znajdować się w obszarze roboczym elektronarzędzia. Powinien on się zawsze znajdować się za operatorem.
Nie wolno obrabiać materiałów, które mogą być przyczyną zagrożenia zdrowia (na przykład azbestu).
Podczas pracy przy ścianach, sufitach i podłodze należy uważać na kable elektryczne, przewody gazowe i wodociągowe.
Należy zabezpieczyć przedmiot poddawany obróbce za pomocą urządzenia mocującego. Niezabezpieczone przedmioty poddawane obróbce mogą spowodować ciężkie obrażenia ciała i uszkodzenia.
W przypadku zablokowania narzędzia nasadzanego należy natychmiast wyłączyć urządzenie! Nie należy ponownie włączać urządzenia tak długo, jak długo narzędzie nasadzane jest zablokowane; przy tym mógłby powstać odrzut zwrotny o dużym momencie reakcyjnym. Należy wykryć i usunąć przyczynę zablokowania narzędzia nasadzanego uwzględniając wskazówki dotyczące bezpieczeństwa.
Możliwymi przyczynami mogą być:
- Skośne ustawienie się w poddawanym obróbce przedmiocie obrabianym
- Przełamanie obrabianego materiału
- Przeciążenie narzędzia elektrycznego
Nie należy sięgać do wnętrza maszyny będącej w ruchu.
Narzędzie nasadzane może w trakcie użytkowania stać się gorące. OSTRZEŻENIE! Niebezpieczeństwo oparzenia się
- przy wymianie narzędzia
- przy odstawianiu urządzenia
Podczas pracy elektronarzędzia nie wolno usuwać trocin ani drzazg.
Przed przystąpieniem do jakichkolwiek prac związanych z elektronarzędziem należy wyjąć wtyczkę z gniazdka.
WARUNKI UŻYTKOWANIA
Elektroniczna wiertarka/wkrętarka przeznaczona do uniwersalnych zastosowań przy wiercenu, wiercenu udarowym, wkręcaniu i gwintowaniu.
DEKLARACJA ZGODNOŚCI CE
Oświadczamy na naszą wyłączną odpowiedzialność, że produkt opisany pod „Dane techniczne” spełnia wszystkie istotne przepisy dyrektyw:
2011/65/EU (RoHS)
2014/30/EU
2006/42/WE
i zastosowano następujące zharmonizowane normy
EN 60745-1:2009 + A11:2010
EN 60745-2-1:2010
EN 60745-2-2:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Upełnomocniony do zestawienia danych technicznych
Techtronic Industries GmbH
Urządzenia pracujące w wielu różnych miejscach, w tym poza pomieszczeniami zamkniętymi, należy podłączać poprzez ochronny (FI, RCD, PRCD) wyłącznik udarowy.
Podłącać tylko do źródła zasilania prądem zmiennym jednofazowym i wyłącznie o napięciu podanym na tabliczce znamionowej. Możliwe jest również podłączenie do gniazdka bez uziemienia, ponieważ konstrukcja odpowiada II klasie bezpieczeństwa.
Elektronarzędzie można podłącać do gniazdka sieciowego tylko wtedy, kiedy jest wyłączone.
UTRZYMANIE I KONSERWACJA
Otwory wentylacyjne elektronarzędzia muszą być zawsze drożne. Jeśli elektronarzędzia używa się głównie do wiercenia udarowego, należy regularnie oczyszczać uchwyt narzędziowy z pyłu. Trzymając elektronarzędzie uchwytem pionowo skierowane w dół, należy go całkowicie otworzyć, a następnie zamknąć. Nagromadzony pył wyleci z uchwytu. Zaleca się regularne czyszczenie szczęk
zaciskowych i usuwanie wiórów wiertarskich przy pomocy środka czyszczącego (Nr. ident. 4932 6217 19).
Jeżeli kabel zasilania sieciowego jest uszkodzony, musi on być wymieniony przez serwis naprawczy, ponieważ niezbędne jest specjalne narzędzie.
Należy stosować wyłącznie wyposażenie dodatkowe i części zamienne AEG. W przypadku konieczności wymiany części, dla których nie podano opisu, należy skontaktować się z przedstawicielami serwisu AEG (patrz lista punktów obsługi gwarancyjnej/serwisowej).
Na życzenie można otrzymać rysunek widoku zespołu rozebranego. Przy zamawianiu należy podać numer oraz typ elektronarzędzia umieszczony na tabliczce znamionowej. Zamówienia można dokonać albo u lokalnych przedstawicieli serwisu, albo bezpośrednio w Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
SYMBOLE
UWAGA! OSTRZEŻENIE NIEBEZPIECZEŃSTWO!
Przed przystąpieniem do jakichkolwiek prac związanych z elektronarzędziem należy wyjąć wtyczkę z gniazdka.
Przed uruchomieniem elektronarzędzia zapoznać się uważnie z treścią instrukcji.
Wyposażenie dodatkowe dostępne osobno.
Urządzenia elektryczne nie mogą być usuwane razem z odpadami pochodzącymi z gospodarstw domowych. Urządzenia elektryczne i elektroniczne należy gromadzić oddzielnie i w celu usuwania ich do odpadów zgodnie z wymaganiami środowiska naturalnego oddawać do przedsiębiorstwa utylizacyjnego. Proszę zasięgnąć informacji o centrach recyklingowych i punktach zbiorczych u władz lokalnych lub u wyspecjalizowanego dostawcy.
Elektronarzędzie klasy ochrony II. Elektronarzędzie, w którym zabezpieczenie przed porażeniem prądowym zależy nie tylko od izolacji podstawowej, lecz również od tego, czy zostały zastosowane dodatkowe środki ochrony, takie jak: izolacja podwójna lub izolacja wzmocniona.
Znak CE
Znak zgodności UkrSEPRO
Znak zgodności EurAsian
