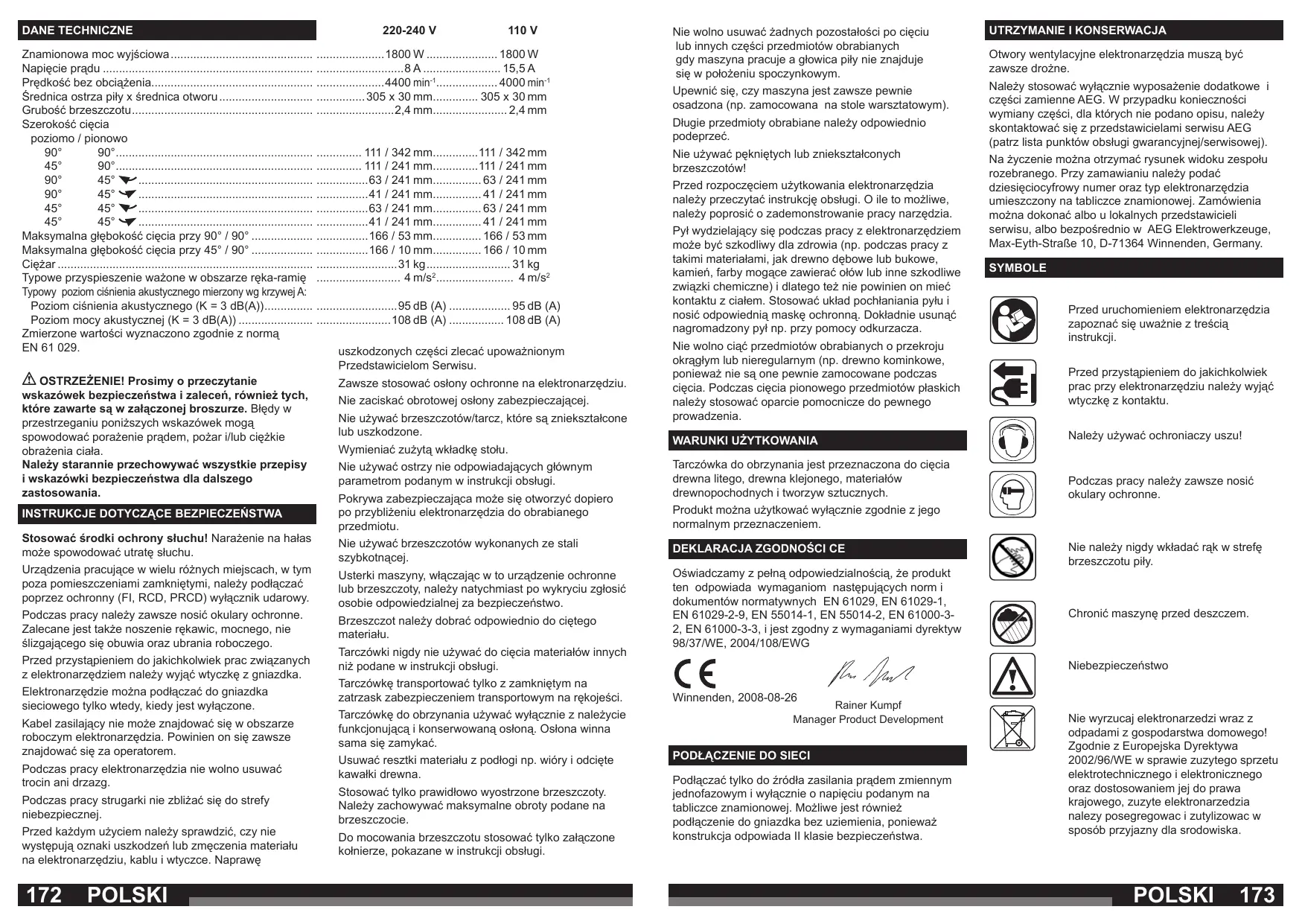

Notice AEG PS 305 DG - page 87
Asystent instrukcji
Obsługiwane przez ChatGPT
Oczekiwanie na Twoją wiadomość
Informacje o produkcie

Marka : AEG

Model : PS 305 DG

Kategoria : Wiertarka

Pobierz instrukcję dla swojego Wiertarka w formacie PDF za darmo! Znajdź swoją instrukcję PS 305 DG - AEG i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. PS 305 DG marki AEG.

INSTRUKCJA OBSŁUGI PS 305 DG AEG

Vyšroubujte pět šroubů, které drží kryt převodu pomocí křížového šroubováku a kryt sejměte. Rukou zkontrolujte napnutí řemene. Při vykonání mírného tlaku se řemen musí prohnout o cca 25,4 mm. Pokud je nutné upravit napnutí řemene, postupujte podle uvedených pokynů: - Křížovým šroubovákem povolte šest šroubů krytu motoru. Šrouby nevytahujte. - Pokud chcete zvýšit napnutí řemene, otočte regulačním šroubem doprava. Pokud chcete snížit napnutí řemene, otočte regulačním šroubem doleva. Poznámka: nadměrné vypnutí řemene může ČESKY 171 DANE TECHNICZNE Znamionowa moc wyjściowa............................................. Napięcie prądu.................................................................. Prędkość bez obciążenia.................................................. Średnica ostrza piły x średnica otworu.............................. Grubość brzeszczotu......................................................... Szerokość cięcia poziomo / pionowo 90° 90°.............................................................. 45° 90°.............................................................. 90° 45° 90° 45° 45° 45° 45° 45° Maksymalna głębokość cięcia przy 90° / 90°.................... Maksymalna głębokość cięcia przy 45° / 90°.................... Ciężar................................................................................ Typowe przyspieszenie ważone w obszarze ręka-ramię . Typowy poziom ciśnienia akustycznego mierzony wg krzywej A: Poziom ciśnienia akustycznego (K = 3 dB(A))................ Poziom mocy akustycznej (K = 3 dB(A))........................ Zmierzone wartości wyznaczono zgodnie z normą EN 61 029. OSTRZEŻENIE! Prosimy o przeczytanie wskazówek bezpieczeństwa i zaleceń, również tych, które zawarte są w załączonej broszurze. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Stosować środki ochrony słuchu! Narażenie na hałas może spowodować utratę słuchu. Urządzenia pracujące w wielu różnych miejscach, w tym poza pomieszczeniami zamkniętymi, należy podłączać poprzez ochronny (FI, RCD, PRCD) wyłącznik udarowy. Podczas pracy należy zawsze nosić okulary ochronne. Zalecane jest także noszenie rękawic, mocnego, nie ślizgającego się obuwia oraz ubrania roboczego. Przed przystąpieniem do jakichkolwiek prac związanych z elektronarzędziem należy wyjąć wtyczkę z gniazdka. Elektronarzędzie można podłączać do gniazdka sieciowego tylko wtedy, kiedy jest wyłączone. Kabel zasilający nie może znajdować się w obszarze roboczym elektronarzędzia. Powinien on się zawsze znajdować się za operatorem. Podczas pracy elektronarzędzia nie wolno usuwać trocin ani drzazg. Podczas pracy strugarki nie zbliżać się do strefy niebezpiecznej. Przed każdym użyciem należy sprawdzić, czy nie występują oznaki uszkodzeń lub zmęczenia materiału na elektronarzędziu, kablu i wtyczce. Naprawę

  • POLSKI 220-240 V 110 V p. 1800
  • ,5 A p. 4400
  • min-1 p. 4000
  • min-1 p. 305
  • x 30 mm p. 305
  • x 30 mm p. 2
  • ,4 mm p. 2
  • ,4 mm p. 111
  • / 342 mm p. 111
  • / 342 mm p. 111
  • / 241 mm p. 111
  • / 241 mm p. 63
  • / 241 mm p. 63
  • / 241 mm p. 41
  • / 241 mm p. 41
  • / 241 mm p. 63
  • / 241 mm p. 63
  • / 241 mm p. 41
  • / 241 mm p. 41
  • / 241 mm p. 166
  • / 53 mm p. 166
  • / 53 mm p. 166
  • / 10 mm p. 166
  • / 10 mm p. 31
  • kg p. 31
  • kg p. 4
  • m/s2 p. 4
  • m/s2 p. 95
  • dB (A) p. 95
  • dB (A) p. 108
  • dB (A) dB (A) uszkodzonych części zlecać upoważnionym Przedstawicielom Serwisu. Zawsze stosować osłony ochronne na elektronarzędziu. Nie zaciskać obrotowej osłony zabezpieczającej. Nie używać brzeszczotów/tarcz, które są zniekształcone lub uszkodzone. Wymieniać zużytą wkładkę stołu. Nie używać ostrzy nie odpowiadających głównym parametrom podanym w instrukcji obsługi. Pokrywa zabezpieczająca może się otworzyć dopiero po przybliżeniu elektronarzędzia do obrabianego przedmiotu. Nie wolno usuwać żadnych pozostałości po cięciu lub innych części przedmiotów obrabianych gdy maszyna pracuje a głowica piły nie znajduje się w położeniu spoczynkowym. Upewnić się, czy maszyna jest zawsze pewnie osadzona (np. zamocowana na stole warsztatowym). Długie przedmioty obrabiane należy odpowiednio podeprzeć. Nie używać pękniętych lub zniekształconych brzeszczotów! Przed rozpoczęciem użytkowania elektronarzędzia należy przeczytać instrukcję obsługi. O ile to możliwe, należy poprosić o zademonstrowanie pracy narzędzia. Pył wydzielający się podczas pracy z elektronarzędziem może być szkodliwy dla zdrowia (np. podczas pracy z takimi materiałami, jak drewno dębowe lub bukowe, kamień, farby mogące zawierać ołów lub inne szkodliwe związki chemiczne) i dlatego też nie powinien on mieć kontaktu z ciałem. Stosować układ pochłaniania pyłu i nosić odpowiednią maskę ochronną. Dokładnie usunąć nagromadzony pył np. przy pomocy odkurzacza. Nie wolno ciąć przedmiotów obrabianych o przekroju okrągłym lub nieregularnym (np. drewno kominkowe, ponieważ nie są one pewnie zamocowane podczas cięcia. Podczas cięcia pionowego przedmiotów płaskich należy stosować oparcie pomocnicze do pewnego prowadzenia. p. 108

Tarczówka do obrzynania jest przeznaczona do cięcia drewna litego, drewna klejonego, materiałów drewnopochodnych i tworzyw sztucznych.

DEKLARACJA ZGODNOŚCI CE

Usterki maszyny, włączając w to urządzenie ochronne lub brzeszczoty, należy natychmiast po wykryciu zgłosić osobie odpowiedzialnej za bezpieczeństwo. Oświadczamy z pełną odpowiedzialnością, że produkt ten odpowiada wymaganiom następujących norm i dokumentów normatywnych EN 61029, EN 61029-1, EN 61029-2-9, EN 55014-1, EN 55014-2, EN 61000-32, EN 61000-3-3, i jest zgodny z wymaganiami dyrektyw 98/37/WE, 2004/108/EWG Tarczówki nigdy nie używać do cięcia materiałów innych niż podane w instrukcji obsługi. Tarczówkę transportować tylko z zamkniętym na zatrzask zabezpieczeniem transportowym na rękojeści. Tarczówkę do obrzynania używać wyłącznie z należycie funkcjonującą i konserwowaną osłoną. Osłona winna sama się zamykać. Usuwać resztki materiału z podłogi np. wióry i odcięte kawałki drewna. Stosować tylko prawidłowo wyostrzone brzeszczoty. Należy zachowywać maksymalne obroty podane na brzeszczocie. Do mocowania brzeszczotu stosować tylko załączone kołnierze, pokazane w instrukcji obsługi. Otwory wentylacyjne elektronarzędzia muszą być zawsze drożne. Należy stosować wyłącznie wyposażenie dodatkowe i części zamienne AEG. W przypadku konieczności wymiany części, dla których nie podano opisu, należy skontaktować się z przedstawicielami serwisu AEG (patrz lista punktów obsługi gwarancyjnej/serwisowej). Na życzenie można otrzymać rysunek widoku zespołu rozebranego. Przy zamawianiu należy podać dziesięciocyfrowy numer oraz typ elektronarzędzia umieszczony na tabliczce znamionowej. Zamówienia można dokonać albo u lokalnych przedstawicieli serwisu, albo bezpośrednio w AEG Elektrowerkzeuge, Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany. SYMBOLE Przed uruchomieniem elektronarzędzia zapoznać się uważnie z treścią instrukcji. Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z kontaktu. Należy używać ochroniaczy uszu! Podczas pracy należy zawsze nosić okulary ochronne. Produkt można użytkować wyłącznie zgodnie z jego normalnym przeznaczeniem. Nie używać brzeszczotów wykonanych ze stali szybkotnącej. Brzeszczot należy dobrać odpowiednio do ciętego materiału.

UTRZYMANIE I KONSERWACJA

Nie należy nigdy wkładać rąk w strefę brzeszczotu piły. Chronić maszynę przed deszczem. Niebezpieczeństwo Winnenden, 2008-08-26 Rainer Kumpf Manager Product Development

PODŁĄCZENIE DO SIECI

Podłączać tylko do źródła zasilania prądem zmiennym jednofazowym i wyłącznie o napięciu podanym na tabliczce znamionowej. Możliwe jest również podłączenie do gniazdka bez uziemienia, ponieważ konstrukcja odpowiada II klasie bezpieczeństwa. Nie wyrzucaj elektronarzedzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejska Dyrektywa 2002/96/WE w sprawie zuzytego sprzetu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zuzyte elektronarzedzia nalezy posegregowac i zutylizowac w sposób przyjazny dla srodowiska. POLSKI

Górnazdejmowalnej osłona tarczy osłony bocznej Pomocniczy przesuwny 2.OPIS Dolna osłonaogranicznik tarczy

Zdejmowalna osłona boczna

Śruba zdejmowalnej osłony bocznej podziałki kątowej

Pomocniczy ogranicznik przesuwny blokady nachylenia

Stół uchwyt do transportowania

Wskaźnik podziałki kątowej zatrzymujący przesuwanie

Mechanizm blokady nachylenia

Górnypostępowy) uchwyt do transportowania blokady pomocniczego

Prowadnica(e) przesuwnego

Przycisk zatrzymujący przesuwanie

(ruch podwójny postępowy) blokady uciosu

Mechanizm blokady pomocniczego

do powtórzenia cięcia ogranicznika przesuwnego ustalająca głębokość i blokująca głowicę

Klucz podwójny silnikowy)

Dźwignia blokady uciosu blokady wrzeciona

Odnośnik do powtórzenia cięcia blokady wewnętrznej osłony tarczy

Krzywka ustalająca głębokość i blokująca głowicę

(zespół silnikowy) wstępnego ustawienia nachylenia

Mechanizm blokady wrzeciona uchwyt do transportowania

Mechanizm blokady wewnętrznej osłony tarczy zaciskania obrabianego elementu

Wyłącznik-spust nachylenia

Kołek wstępnego ustawienia nachylenia zasilającego

Przedniprzewodu uchwyt do transportowania piły zaciskania obrabianego elementu

Mechanizm wrzeciona (gwint lewoskrętny )

Wskaźnik nachylenia oporowezasilającego tarczy

Tarcza piływrzeciona mechanizmu zaciskania

Śruba wrzeciona (gwint lewoskrętny )

Kołnierzeszybkiego oporowe ustawiania tarczy wstępnego ustawienia uciosu (kątowego)

Podkładka wrzeciona blokady głębokości cięcia

Sworzeń mechanizmu zaciskania

Przycisk szybkiego ustawiania skręcające sięustawienia uciosu (kątowego)

Pokrętło wstępnego bez łbablokady głębokości cięcia

Mechanizm ogranicznik

Prowadnica nachylenia

Ramię skręcające się

Wkręt bez łba zaciskowa

Tylny ograniczniksześciokątna (uciosu)

Podziałkakątowa nachylenia

Przeciwnakrętka zaciskowa

Przeciwnakrętka sześciokątna (wewnętrzna)

Podziałkanaciągowa kątowa (uciosu) obrotowy głowicy

Krążekna pył worka na pył (wewnętrzna)

Sprężyna naciągowa workagłowicy na pył

49. Obejma worka na pył

50. Kształtka worka na pył

POLSKI Klucz podwójny sześciokątny "L" 6,35 mm Mechanizm zaciskania obrabianego elementu AKCESORIA STANDARDOWE Worek na pył Instrukcja obsługisześciokątny "L" 6,35 mm Klucz podwójny Obejma worka na pył obrabianego elementu Mechanizm zaciskania Kształtka Worek naworka pył na pył Instrukcja obsługi ROZPAKOWANIE Obejma worka na pył Kształtka worka na pył OSTRZEŻENIE W celu ograniczenia ryzyka zranienia z powodu ROZPAKOWANIE przypadkowego uruchomienia narzędzia, czy porażenia prądem, nie właczajcie waszego OSTRZEŻENIE narzędzia kiedy jeryzyka rozpakowujecie lub W celu ograniczenia zranienia z powodu montujecie. Podczas wszelkich interwencji przypadkowego uruchomienia narzędzia, pilarce, przewódprądem, zasilający być odłączony. czy porażenia niemusi właczajcie waszego narzędzia kiedy je rozpakowujecie lub Wasza pilarka ukośna dostarczona jest kompletnie montujecie. Podczas wszelkich interwencji na zmontowana w jednym kartonie. pilarce, przewód zasilający musi być odłączony. OSTRZEŻENIE Wasza pilarka ukośna dostarczona jest kompletnie Chociaż pilarka jest mała, jest ona ciężka. zmontowana w jednym kartonie. Aby uniknąć nadwyrężenia pleców, kiedy musicie podnieść pilarkę, poproście kogoś o pomoc. OSTRZEŻENIE Chociaż pilarka jest mała, jest ona ciężka. Zanim wyciągniecie waszą pilarkę ukośną z kartonu, Aby uniknąć nadwyrężenia pleców, kiedy musicie należy zacisnąć mechanizm zatrzymujący przesuwanie podnieść pilarkę, poproście kogoś o pomoc. w celu uniknięcia wszelkiego nagłego ruchu piły. Zanim wyciągniecie waszą pilarkę ukośnąz zkartonu kartonu, ■■ Wyciągniecie waszą pilarkę ukośną należy zacisnąć zatrzymujący przesuwanie podnosząc ją za mechanizm uchwyt do transportowania. w celu uniknięcia wszelkiego piły. Następnie ułóżcie piłę na nagłego stabilnejruchu powierzchni ■ skontrolujcie Wyciągniecie waszą pilarkę ukośną z kartonu ją uważnie. podnosząc ją za uchwyt do transportowania. OSTRZEŻENIE Następnie ułóżcie piłę na stabilnej powierzchni i Jeżeli jakaś część jest uszkodzona lub brakująca, skontrolujcie ją uważnie. nie podłączajcie piły zanim nie będziecie mieli nowej części lub jej nie naprawicie. W celu OSTRZEŻENIE uniknięcia ryzyka porażenia prądem Jeżeli jakaś część jest uszkodzona lub brakująca, elektrycznym, przypadku nie podłączajciewpiły zanim nieinterwencji będziecie mieli elektronarzędziach podwójnej izolacji używajcie nowej części lubojej nie naprawicie. W celu jedynie orginalnych części zamiennych. uniknięcia ryzyka porażenia prądem elektrycznym, w przypadku interwencji na INSTALOWANIE I ZDEJMOWANIE TARCZY elektronarzędziach o podwójnej izolacji używajcie jedynie orginalnych części zamiennych.

(RYS. 1 i 2) OSTRZEŻENIE INSTALOWANIE I ZDEJMOWANIE TARCZY W celu ograniczenia ryzyka zranienia (RYS. 1

spowodowanego odrzutem obrabianego przedmiotu lub kawałka tarczy, używajcie jedynie OSTRZEŻENIE tarcz o średnicy 305 mm. W celu ograniczenia ryzyka zranienia spowodowanego odrzutem obrabianego przedmiotu lub kawałka tarczy, używajcie jedynie tarcz o średnicy 305 mm.

OSTRZEŻENIE W celu uniknięcia ryzyka zranienia spowodowanego przypadkowym uruchomieniem narzędzia, wyłączcie pilarkę z sieci kiedy instalujecie tarczę.

Odłączcie od sieci waszą piłę. Głowica tnąca jest podniesiona. Obracajcie ręcznie wewnętrzną osłonę tarczy (2). Odkręćcie śrubę ustalającą zdejmowalnej osłony bocznej (4), bez zdejmowania jej, przy pomocy podwójnego klucza krzyżowego. Podnieście wewnętrzną osłonę tarczy i pochylcie ją do tyłu, tak by śruba wrzeciona była widoczna (27). Do odkręcenia śruby wrzeciona, użyjcie klucza sześciokątnego 6,35 mm lub klucza nasadowego 12,7 mm. NIEBEZPIECZEŃSTWO Nigdy nie używajcie pilarki, której zdejmowalna osłona boczna nie jest poprawnie zamontowana. Osłona zapobiega upadkowi śruby wrzeciona, na wypadek gdyby odkręciła się ona przypadkowo oraz uniemożliwia odczepienie się obracającej tarczy.

OSTRZEŻENIE Upewijcie się, czy kołnierze oporowe tarczy są czyste i odpowiednio zamontowane. Po zainstalowaniu nowej tarczy, upewnijcie się, że przechodzi ona przez wyżłobienie w stole, kiedy jest w ustawiona na 0° i 45°. Opuśćcie tarczę do wyżłobienia w stole i upewnijcie się, że nie uderza ona podstawy czy też stołu. Jeżeli tarcza dotyka stołu, skontaktujcie się z Autoryzowanym Punktem Serwisowym Ryobi. Zdejmijcie śrubę wrzeciona, podkładkę wrzeciona(31), zewnętrzny kołnierz oporowy tarczy(30) i tarczę. Objaśnienie: Zwróćcie uwagę na wyjęte części notując ich pozycję i kierunek (patrz Rys.2). Przed zainstalowaniem nowej tarczy należy oczyścić kołnierze oporowe tarczy z nagromadzonych w nich trocin. UWAGA Aby ograniczyć ryzyko przecięcia przez zęby mocno naostrzonych tarcz, noście rękawice kiedy instalujecie lub zdejmujecie tarcze piły.

Zainstalujcie nową tarczę o średnicy 305 mm. Upewnijcie się, że strzałka wskazująca kierunek obrotów na tarczy odpowiada strzałce obrotów w prawo, która znajduje się na zewnętrznej osłonie tarczy. Sprawdzić na przodzie piły czy zęby tarczy są zwrócone w dół. Zainstalujcie zewnętrzny kołnierz oporowy tarczy, podkładkę wrzeciona, śrubę wrzeciona. Naciśnijcie na mechanizm blokady wrzeciona i obracajcie klucz podwójny 12,7 mm w lewo w celu zablokowania tarczy. Dokręćcie śrubę wrzeciona w sposób umiarkowany, nie dokręcając zbyt mocno. Upewnijcie się, że mechanizm blokady wrzeciona jest zwolniony, tak że tarcza może się swobodnie obracać. Objaśnienie: Mechanizm blokady wrzeciona może ulec uszkodzeniu na skutek nieodpowiedniego użytkowania. Jeżeli mechanizm blokady wrzeciona nie przytrzymuje jak trzeba, opuśćcie tarczę w drewno odpadowe dociśnięte do ogranicznika. Będzie to spełniało rolę zastępczego systemu blokady. Objaśnienie: Śruba wrzeciona (27) ma gwint lewoskrętny. Pozwala to uniknąć nagłego odkręcenia się śruby wrzeciona w trakcie normalnego używania piły.

Opuśćcie wewnętrzną osłonę tarczy, tak by szczelina zdejmowalnej osłony bocznej spoczywała na śrubie ustalającej. Dokręćcie śrubę ustalającą przy pomocy podwójnego klucza krzyżowego. Jeżeli tarcza dotyka płytek wprowadzających, prosimy odnieść się do rozdziału "Wyrównanie" w celu wykonania regulacji luzu zanurzenia tarczy.

UŻYWANIE MECHANIZMU ZACISKANIA

OBRABIANEGO ELEMENTU (RYS. 3) Mechanizm zaciskania obrabianego elementu (23) pozwala podtrzymywać ten element w odpowiedniej pozycji cięcia. Ten mechanizm zaciskania może być zainstalowany po prawej lub lewej stronie pilarki ukośnej. Zanim uruchomicie waszą pilarkę, upewnijcie się, że mechanizm zaciskania obrabianego elementu nie przeszkadza przejściu tarczy po obrabianym przedmiocie.

Wyrównajcie kołek sworznia mechanizmu zaciskania (32) z otworem w podstawie piły i wprowadźcie sworzeń. POLSKI

- Obracać krzywkę regulacji głębokości w prawo i obniżyć tarczę w kierunku stołu. - Ma być możliwe wsadzenie kołka zewnętrznej osłony tarczy do otworu krzywki.

CZTERY PODSTAWOWE USTAWIENIA

W celu wyregulowania i odpowiedniego ustawienia (wyrównania) waszej promieniowej piły ukośnej, należy opanować cztery podstawowe ustawienia.

Dźwignia blokady kątowej (uciosu) i pokrętło wstępnego ustawienia uciosu (rys.4) pozwalają zmienić ustawienie kąta uciosu tarczy: - Podnieście dźwignię blokady kątowej uciosu (15). - Aby przejść z aktualnego wstępnego ustawienia na następne, obróćcie częściowo pokrętło wstępnego ustawienia uciosu (34) w dół. - Aby przejrzeć wszystkie wstępne ustawienia, obróćcie zupełnie do dołu pokrętło wstępnego ustawienia uciosu. - Obracajcie stół (6) w celu ustawienia go w pożądanej pozycji uciosu a następnie zablokujcie dźwignię blokady kątowej (uciosu). Mechanizm blokady nachylenia i kołek wstępnego ustawienia nachylenia pozwalają zmienić nachylenie tarczy (Rys. 6): - Pociągnijcie do siebie mechanizm blokady nachylenia. Popchnijcie w dół kołek wstępnego ustawienia nachylenia. To pozwala nachylić tarczę przy jednoczesnym przeglądaniu wstępnych ustawień nachylenia. - Aby umieścić kołek wstępnego ustawienia nachylenia na wstępnym ustawieniu, popchnijcie go w górę. - Zablokujciecie mechanizm blokady nachylenia zanim zaczniecie ciąć.

WYRÓWNANIE (USTAWIENIE) Krzywka ustalająca głębokość i blokująca głowicę (Rys.7 i 8) pozwala wyregulowć tarczę: - Naciskając lekko w dół na uchwyt, obracajcie krzywkę regulacji głębokości (17) w prawo i podnieście tarczę. Objaśnienie: nie zachodzi potrzeba odkręcenia mechanizmu blokady głębokości cięcia (35). - Płaskownik krzywki regulowania głębokości powinien być skierowany w górę. Objaśnienie: Głowica powinna być pochylona w dół jedynie do transportowania i składowania waszego narzędzia. Ne wykonujcie żadnego cięcia, jeżeli głowica jest zablokowana w dolnej pozycji. - Aby zablokować tarczę w dolnej pozycji, należy postępować w następujący sposób:

ZANURZENIA TARCZY (RYS. 9) Powinniście wyregulować luz zanurzenia tarczy po to by obie płytki wprowadzające nie znajdowały się na torze tarczy podczas jej wyrównywania. Płytki wprowadzające powinny być włożone na miejsce już po ustawieniu tarczy.

Odkręćcie trzy śruby, które przytrzymują jedną z dwóch płytek wprowadzających. Przesuńcie najdalej jak to możliwe płytkę wprowadzającą od tarczy. Dokręćcie ponownie trzy śruby. Powtórzcie te trzy etapy dla drugiej płytki wprowadzającej.

Ustawcie głowicę na wstępnych ustawieniach uciosu i nachylenia 0° oraz zablokujcie ją w dolnej pozycji. Upewnijcie się, że tarcza jest prawie pośrodku dwóch płytek wprowadzających. Sprawdźcie również czy jest luz między prawą prowadnicą (36) i ramieniem skręcającym się(37). Jeżeli zachodzi potrzeba wyregulowania, odkręćcie przeciwnakrętki blokujące znajdujące się na czterech wkrętach bez łba (38), jak pokazano na rysunku 11. Odkręćcie dwa górne wkręty bez łba. Dokręćcie i odkręćcie dwa dolne wkręty bez łba, tak by tarcza znalazła się pośrodku dwóch płytek wprowadzających. Dokręćcie dwie dolne przeciwnakrętki zaciskowe. Aby było mniej luzu między prowadnicami (11), dokręcajcie dwa górne wkręty bez łba jednocześnie przemieszczając głowicę do przodu i do tyłu. Dokręćcie dwie górne przeciwnakrętki zaciskowe.

TRZECI ETAP: USTAWIENIE POD KĄTEM

(USTAWIENIE UCIOSU) (RYS. 12-13)

OSTRZEŻENIE W celu ograniczenia ryzyka ran spowodowanych przypadkowym uruchomieniem narzędzia, czy porażenia prądem, przed przeprowadzeniem interwencji na pile odłączcie przewód zasilający.

Przycisk zatrzymujący przesuwanie (ruch postępowy): - Aby odkręcić przycisk zatrzymujący przesuwanie, obracajcie go w lewo, natomiast aby go dokręcić obracajcie go w prawą stronę. Kiedy odkręcacie przycisk zatrzymujący przesuwanie, wtedy możecie przemieszczać głowicę do przodu i do tyłu. Kiedy go odkręcacie, wtedy blokujecie głowicę. WYRÓWNANIE (USTAWIENIE) Ustawcie tarczę na wstępne ustawienie uciosu na 0° i zablokujcie dźwignię blokady kątowej (uciosu). Aby sprawdzić że tarcza jest faktycznie prostopadła do ogranicznika, zablokujcie głowicę w dolnej pozycji. Oprzeć ekierkę o ogranicznik a następnie wzdłuż tarczy, jak pokazano na rysunku 12. Ustawcie odpowiednio ekierkę, tak by nie dotykała zębów tarczy i by ustawienie pod kątem prostym nie było wypaczone. Powierzchnia tarczy powinna dotykać całej długości ekierki. Jeżeli tarcza dobrze dotyka całej długości ekierki, nie trzeba żadnego wyrównywania. Jeżeli tarcza nie jest prostopadła do ogranicznika, należy należy postąpić w następujący sposób w celu wyrównania jej. - Zdejmijcie przesuwne ograniczniki pomocnicze odkręcając śruby, które je przytrzymują. Przesuńcie ograniczniki w stronę tarczy i podnieście głowicę tnącą w celu ich wyjęcia. - Odkręćcie śruby blokady ogranicznika. - Oprzyjcie ekierkę o tarczę i ustawcie ogranicznik, tak by był on prostopadły do tarczy. - Dokręćcie śruby blokady ogranicznika. - Załóżcie na miejsce przesuwne ograniczniki pomocnicze i dokręćcie śruby pomocniczych ograniczników przesuwnych.

PODZIAŁKI Odkręćcie śrubę z rowkiem krzyżowym, która przytrzymuje w miejscu wskaźnik podziałki nachylenia. Umieśćcie wskaźnik w taki sposób by wyrównał się z wstępnym ustawieniem 0° a następnie dokręćcie śrubę.

PIĄTY ETAP: REGULOWANIE LUZU

ZANURZENIA TARCZY (tak by było jak najmniej luzu) (RYS. 17)

Odkręćcie trzy śruby, które przytrzymują jedną z dwóch płytek wprowadzających. Przesuńcie płytkę wprowadzającą w kierunku tarczy, tak by było jak najmniej luzu między płytką i tarczą (płyka nie powinna dotykać tarczy). Dokręćcie ponownie trzy śruby. Powtórzcie te trzy etapy dla drugiej płytki wprowadzającej. PODZIAŁKI

REGULACJA DŹWIGNI BLOKADY KĄTOWEJ

(UCIOSU) Odkręćcie śrubę z rowkiem krzyżowym, która przytrzymuje w miejscu wskaźnik podziałki kątowej (8). Umieśćcie wskaźnik w taki sposób by wyrównał się z wstępnym ustawieniem 0° a następnie dokręćcie śrubę. Kiedy tarcza jest umieszczona na pozycji kąta uciosu, która nie jest wstępnie ustawiona (to znaczy innej niż 0°, 15°, 22,5°, 31,6°, 45° i 60°) i dźwignia blokady kątowej (uciosu) jest zablokowana, jesteście pewni, że kąt uciosu jest dobrze zablokowany. Stąd jest bardzo trudno obracać stół (tarczę). Oczywiście zawsze jest możliwe forsowanie stołu, ale nie powinniście móc go obracać, jeżeli działacie z umiarkowaną siłą.

Ustawcie piłę na wstępnym ustawieniu nachylenia 0° i upewnijcie się, że mechanizm blokady nachylenia jest odkręcony (poluzowany). Obniżyć tarczę i umieścić głowicę (zespół silnikowy) w dolnej pozycji. W celu sprawdzenia czy tarcza jest faktycznie prostopadła do stołu, użyjcie ekierki (kątownika). Jeżeli tarcza nie dotyka na całej długości ekierki, należy postąpić w następujący sposób: a. Podnieście mechanizm blokady nachylenia. b. Odkręćcie obie śruby z gniazdem, który przytrzymują podziałkę nachylenia. c. Złapcie zewnętrzną osłonę tarczy i przesuńcie głowicę (zepół silnikowy) w lewo lub w prawo, tak by tarcza dotykała całej długości ekierki. d. Dokręćcie obie śruby z gniazdem, po to by zablokować podziałkę nachylenia. POLSKI 177 Objaśnienie: Śruba powinna wystawać z sześciokątnej nakrętki zaciskowej (42) o przynajmniej jeden gwint. WYRÓWNANIE (USTAWIENIE) W celu sprawdzenia czy dźwignia blokady kątowej (uciosu) sprawnie działa, należy postąpić według poniższych instrukcji:

Odkręćcie dźwignię blokady kątowej (uciosu) i ustawcie tarczę w pozycji, która nie jest wstępnie ustawiona. Zablokujciecie dźwignię blokady kątowej (uciosu). Spróbujcie obracać stół. Jeżeli stół obraca się z łatwością: - Odkręćcie dźwignię blokady kątowej (uciosu). Odnajdźcie śrubę blokującą znajdującą się pod dźwignią blokady kątowej (uciosu). - Dokręćcie śrubę blokującą przy pomocy klucza sześciokątnego 4 mm. - Zablokujcie dźwignię blokady kątowej (uciosu) i ponownie spróbujcie obracać stół. Wyregulujcie ponownie, jeśli zachodzi potrzeba. REGULACJA NACHYLENIA DŹWIGNI BLOKADY Kiedy tarcza jest umieszczona w pozycji nachylenia, która nie jest wstępnie ustawiona (to znaczy innej niż 0°, 22,5°, 33,875° i 45°) i mechanizm blokady nachylenia jest zablokowany, jesteście pewni, że kąt nachylenia jest dobrze zablokowany. Stąd jest bardzo trudno nachylić tarczę. Oczywiście zawsze jest możliwe forsowanie tarczy, ale nie powinniście móc jej nachylić, jeżeli działacie z umiarkowaną siłą. Jeżeli piła pochyla się z trudnością, lub w wypadku zbyt dużego luzu na poziomie ośki (czopu skrętu), należy przystąpić do następujących regulacji:

(RYS. 18) OSTRZEŻENIE Aby zmniejszyć ryzyko obrażeń, spowodowanych przez nieoczekiwany ruch piły, należy postąpić w następujący sposób:

Jeżeli tarcza pochyla się z łatwością:

Odkręćcie mechanizm blokady nachylenia. Odnajdźcie obie przeciwnakrętki zaciskowe 12 mm (41) znajdujące się za mechanizmem blokady nachylenia. Odkręćcie górną przeciwnakrętkę zaciskową. Aby dokręcić mechanizm blokady nachylenia, obróćcie w prawo dolną przeciwnakrętkę zaciskową. W celu odkręcenia jej, obróćcie ją w lewo. Zablokujcie mechanizm blokady nachylenia i spróbujcie ponownie pochylić tarczę. Wyregulujcie ponownie, jeśli zachodzi potrzeba. Objaśnienie: Kiedy mechanizm blokady nachylenia jest odblokowany, można go swobodnie obracać wokół osi. Jeżeli mechanizm blokady nachylenia zgrzyta, trzeba go lekko odkręcić. REGULACJA BLOKADY NACHYLENIA (RYS. 5) Sprawdźcie czy wasza pilarka ukośna pochyla się swobodnie, odblokowując mechanizm blokady nachylenia i pochylając tarczę.

POLSKI Odkręćcie mechanizm blokady nachylenia. Obracajcie sześciokątną nakrętkę blokująca przy pomocy tulei 19 mm. Sprawdźcie jeszcze raz ruch nachylania i wyregulujcie ponownie, jeśli zachodzi potrzeba.

Odłączcie przewód zasilający zanim przemieścicie piłę. Należy zablokować dźwignię blokady kątowej (uciosu) i mechanizm blokady nachylenia. Zablokować głowicę (zespół silnikowy) w dolnej pozycji. Aby nie uszkodzić sobie pleców, trzymajcie narzędzie oparte o was, kiedy je podnosicie. Ugnijcie kolana i podnoście narzędzie, przerzucając cały ciężar na nogi a nie na plecy. Podnoście piłę łapiąc ją za strefy uchwytu znajdujące się pod podstawą, za uchwyt transportowy lub za uchwyt znajdujący się z przodu podstawy. Nidy nie trzymajcie waszej pilarki ukośnej za przewód zasilający lub za spust na plastikowym uchwycie. Mogłoby to uszkodzić izolację przewodów lub ich połączeń i spowodować prażenie prądem lub pożar. Pilarkę należy umiejscowić w taki sposób, by nikt nie mógł stanąć za nią. Odłamki odrzucone podczas przejścia tarczy mogą spowodować poważne obrażenia ciała. Należy ułożyć pilarkę ukośną na płaskiej i stabilnej powierzchni, wystarczająco dużej do manipulowania i odpowiedniego podtrzymywania obrabianego elementu. Dopilnujcie by stół piły był wypoziomowany i by piła była stabilna. Przymocujcie piłę do jej suportu przy pomocy śrub mocujących lub imadła. Umieśćcie piłę na pożądanym miejscu, na stole warsztatowym czy wszelkim innym zalecanym suporcie. Podstawa pilarki zawiera osiem otworów służących do zamocowania pilarki ukośnej. Cztery małe otwory (A) umożliwiają zamocowanie przy użyciu małych śrub, natomiast cztery większe otwory (B) umożliwiają zamocowanie przy użyciu dużych śrub.

Jeżeli zamierzacie używać pilarkę zawsze w tym samym miejscu, przymocujcie ją do stołu warsztatowego. Objaśnienie: Kiedy piła jest zainstalowana na dużej płaskiej powierzchni, jej wysokość wynosi114,3 mm. UŻYWANIE PIŁY W RÓŻNYCH MIEJSCACH Zamontujcie piłę na płycie ze sklejki o grubości 19 mm. wykorzystując cztery otwory przeznaczone na śruby 6,35 mm (1/4") lub cztery otwory przeznaczone na małe śruby. Następnie płyta może być zamocowana, po to by uniknąć jej przechylenia się. Zapobiega ona również przedwczesnemu zużyciu się piły, którą się manipuluje i używa w różnych miejscach. UŻYWANIE PIŁY NA STOLIKU WARSZTATOWYM Zamontujcie płytę na stoliku warsztatowym w taki sam sposób jak na płycie ze sklejki. Sprawdźcie czy wolne przestrzenie pozostawione na przedmiot do obróki po lewej i prawej stronie piły są wystarczające.

ODŁĄCZCIE OD SIECI PILARKĘ UKOŚNĄ. W celu zmniejszenia ryzyka ran spowodowanych przez przypadkowe uruchomienie narzędzia, wyłączcie waszą piłę przed modyfikacją jej wyregulowania, wymianą tarczy czy dociśnięciem (dokręceniem) jakiegoś elementu. Upewnijcie się, że strzałka wskazująca kierunek obrotów na osłonie tarczy odpowiada strzałce wskazującej kierunek obrotów na tarczy. Sprawdzić na przodzie piły czy zęby tarczy są zwrócone w dół. W celu bezpiecznej pracy, sprawdzić stan śruby tarczy i zdejmowalnej osłony bocznej.

SPRAWDŚCIE CZY JAKAŚ CZĘŚĀ NIE JEST USZKODZONA Upewnijcie się, że:

ruchome elementy są odpowiednio wyrównane, przewody elektryczne są w dobrym stanie, ruchome elementy są odpowiednio zamocowane, żadna część nie jest zepsuta, po zmontowaniu, piła jest stabilna, wewnętrzna osłona tarczy i sprężyna cofająca ramię sprawnie działają: w tym celu popchnijcie ramię zupełnie do dołu a następnie pozwólcie się jemu podnosić, aż się samo zatrzyma. Sprawdźcie wewnętrzną osłonę tarczy, tak by upewnić się że jest ona na swoim miejscu. W przeciwnym wypadku, należy odnieść się do instrukcji rozdziału "Rozwiązywanie problemów". przesuwające się części ślizgają się łatwo i bez szarpnięć. Sprawdźcie inne warunki mogące zakłócić sprawne działanie pilarki ukośnej. Jeżeli brakuje jakiegoś elementu pilarki ukośnej lub jakiś element jest pogięty czy uszkodzony w obojętnie jaki sposób, czy też któryś z komponentów elektrycznych nie działa, należy zatrzymać piłę i odłączyć od zasilania. Oddajcie do wymiany uszkodzone, brakujące czy zużyte części przed ponownym użyciem waszej piły. Upewnijcie się czy osłony tarczy są zawsze na swoim miejscu, w stanie sprawnym do działania i że są poprawnie zamontowane. Konserwujcie starannie wasze narzędzie. Dopilnujcie by wasza piła ukośna była zawsze czysta, po to by miała dobre osiągi i by można jej było bezpiecznie używać. Smarujcie akcesoria według instrukcji. Nie wolno nakładać smaru na tarczę, kiedy ona się obraca. Wyjmijcie klucze zaciskowe przed uruchomieniem waszego narzędzia. Używajcie jedynie zalecanego osprzętu. Używanie niedostosowanych akcesoriów, może pociągnąć za sobą ryzyko skaleczenia. Używajcie tarczy pilarskiej o średnicy 305 mm dostosowanej do materiału, który chcecie ciąć. Upewnijcie się, że tarcza jest naostrzona, że nie jest uszkodzona i że jest porawnie zrównana (ustawiona). Po sprawdzeniu, że piła jest odłączona od zasilania, opuśćcie zupełnie głowicę ( zespół silnikowy). Obracajcie tarczę ręką, aby sprawdzić czy żadna przeszkoda nie zawadza jej obracaniu. Nachylcie głowicę pod kątem 45°, a następnie należy ponownie sprawdzić czy tarcza obraca się bez przeszkód. Jeżeli tarcza blokuje się o jakiś element, wyregulujcie ją zgodnie z instrukcjami zawartymi w rozdziale "Wyrównanie". POLSKI

Sprawdźcie czy kołnierze oporowe tarczy i wrzeciona są czyste. Upewnijcie się, że osadzenia kołnierzy oporowych są skierowane do tarczy. Przy pomocy klucza sześciokątnego 6,35 mm z wyposażenia waszej piły, sprawdzić czy śruba wrzeciona (gwint lewoskrętny ) jest dobrze dokręcona. Upewnijcie się, czy wszystkie mechanizmy zaciskowe czy blokujące są dobrze dokręcone i że nie ma zbyt dużo luzu na poziomie niektórych części. Pamiętajcie, aby wasza przestrzeń robocza była dobrze uporządkowana. Przepełnione przestrzenie pracy czy stoły sprzyjają wypadkom. Dopilnujcie, by podłoga nie była śliska. Aby uniknąć ryzyka oparzeń czy szkód spowodowanych pożarem, nigdy nie używajcie waszej piły w pobliżu łatwopalnych płynów, oparów czy gazów.

Zapoznajcie się z waszą pilarką ukośną. Prosimy o przeczytanie ze zrozumieniem niniejszego podręcznika obsługi i naklejek znajdujących się na narzędziu. Poznajcie zastosowania waszego narzędzia oraz jego zakres, jak również potencjalne zagrożenia specyficzne dla tego urządzenia. W celu uniknięcia ryzyka obrażeń cielesnych, nie montujcie akcesoriów, nie wykonujcie regulacji na waszej pilarce ukośnej, podczas gdy części jeszcze się obracają. W celu ograniczenia ryzyka przypadkowego uruchomienie narzędzia, zanim włączycie waszą pilarkę pod napięcie, upewijcie się czy włącznik jest w pozycji "wyłączone". Przygotujcie się do pracy. Używajcie odpowiedniego narzędzia. Nie forsujcie waszego narzędzia czy akcesorii, chcąc wykonywać prace, do których nie zostało ono zaprojektowane. Nie używajcie tej piły, jeżeli obrabiany przedmiot nie może być mocno przytrzymany. UWAGA Ze względu na wykonywaną akcję przesuwania (ruch postępowy), wasza pilarka ukośna nie została zaprojektowana do cięcia metali. Używajcie waszej pilarki ukośnej jedynie do cięcia drewna lub produktów tego typu. Inne materiały mogłyby połamać czy wygiąć tarczę, wywołać pożar lub spowodować inne wypadki.

OSTRZEŻENIE Dla większej wygody i bezpieczeństwa, wasza piła wyposażona jest w hamulec tarczy. Hamulec nie stanowi mechanizmu zabezpieczającego. Nie uważajcie go za element, mogący zastąpić osłony tarczy waszej piły. Jeżeli piła nie zatrzymuje się po upływie 6 sekund, należy ją odłączyć od zasilania i zanim zaczniecie jej ponownie używać, postąpić zgodnie z instrukcjami rozdziału "Rozwiązywanie problemów" dotyczących montażu hamulca tarczy. Należy zawsze:

upewnić się, że tarcza przestała się obracać, podnieść tarczę, przesunąć piłę nad przednią krawędzią przedmiotu do obróbki przed rozpoczęciem cięcia. popchnąć mechanizm blokady wewnętrznej osłony tarczy (19) aby ją odkręcić, a potem pochylić tarczę w dół, tak by dotknąć górnej części obrabianego elementu, następnie do tyłu piły w celu wykonania cięcia. NIEBEZPIECZEŃSTWO NIGDY nie ciągnijcie piły w waszą stronę podczas wykonywania cięcia. Tarcza może nagle podnieść się na górnej części elementu i skierować się na was. POWINNIŚCIE CHRONIĆ WASZE OCZY, RĘCE,

Skontrolujcie przedmiot do obróbki. Upewnijcie się, że część elementu do cięcia nie zawiera gwoździ czy innych przedmiotów. Przygotujcie wasze cięcia tak, by uniknąć odrzutu elementu, gdyby ten wygiął się o tarczę lub został wyrwany z waszych rąk. Należy przewidzieć sposób wykonania cięcia.

Należy przewidzieć sposób w jaki będziecie trzymali przedmiot do obróbki od początku do zakończenia cięcia. NIEBEZPIECZEŃSTWO Nigdy nie opuszczajcie zupełnie tarczy przed przedmiotem do obróbki, po to by ciąć popychając tarczę do przodu. Tylna część tarczy, która podnosi się do góry mogłaby wyrwać wam z rąk ten przedmiot. Aby ciąć elementy do obróbki o maksymalnej długości 342,9 mm i szerokości 88,9 mm należy postępować w następujący sposób:

Wasza piła ukośna pozwala wykonywać dwa typy cięcia:

cięcie promieniowe: - Odkręcić przycisk zatrzymujący przesuwanie, pociągnąć głowicę tnącą do siebie, opuścić tarczę, tak by wprowadzić ją do obrabianego przedmiotu, następnie popchnąć głowicę tnącą do tyłu piły w celu zakończenia cięcia. - Ciecie promieniowe służy do cięcia szerokich elementów. zwyczajne cięcie (Rys. 21): - Dokręcić przycisk zatrzymujący przesuwanie i obniżyć tarczę, by móc ciąć obrabiany przedmiot. - Ciecie zwyczajne służy głównie do cięcia wąskich elementów.

Dociśnijcie element drewniany do ogranicznika i zamocujcie go przy pomocy mechanizmu zaciskowego, jeżeli zachodzi potrzeba. Odkręćcie przycisk zatrzymujący przesuwanie (ruch postępowy). Trzymajcie piłę za uchwyt i umieśćcie ją w taki sposób by wrzeciono (środek tarczy) zajdowało się nad przednią krawędzią elementu do obróbki. Uruchomcie piłę i zaczekajcie aż tarcza osiągnie maksymalną prędkość. Naciśnijcie na uchwyt, by pochylić zupełnie głowicę i wykonać cięcie wzdłuż profilu obrabianego przedmiotu. Popchnijcie lekko uchwyt piły w stronę ogranicznika w celu zakończenia cięcia. Po każdym cięciu podnieście głowicę. Przed zmianą pozycji waszych rąk, należy zatrzymać silnik i zaczekać aż tarcza skończy się obracać. ZWYCZAJNE CIĘCIE (RYS. 20)

Przesuńcie głowicę tnącą do tyłu najdalej jak to możliwe. Zablokujcie przycisk zatrzymujący przesuwanie (ruch postępowy). Należy ułożyć element na stole dociskając go do ogranicznika i w razie potrzeby, przytrzymać go za pomocą mechanizmu zaciskowego. Uruchomcie piłę i wprowadźcie tarczę do obrabianego przedmiotu obniżając głowicę tnącą.

Po zakończeniu cięcia, przed podniesieniem głowicy tnącej, należy zatrzymać piłę i zaczekać aż tarcza skończy się obracać. UŁOŻENIE CIAŁA I RĄK

Nigdy nie umieszczać waszych rąk w pobliżu strefy cięcia. Wasze ręce powinny być oddalone przynajmniej o 100 mm od toru tarczy tnącej. Aby uniknąć wszelkiego ruchu w kierunku tarczy, należy mocno przytrzymywać obrabiany przedmiot oparty o ogranicznik. Użyjcie lewej ręki, by przytrzymać w miejscu przedmiot do obróbki umieszczony po lewej stronie tarczy i prawej ręki by przytrzymać przedmiot umieszczony po prawej stronie tarczy. Zanim przystąpicie do wykonywania cięcia, zróbcie "próbę na pusto", upewniając się że zasilanie jest odcięte. Możecie w ten sposób, bez podłączenia zobaczyć tor tarczy tnącej. Trzymajcie tak wasze ręce aż zwolnicie przycisk włącznika i aż tarcza zupełnie przestanie się obracać. OSTRZEŻENIE Nie próbujcie ciąć małych elementów. Takie elementy nie mogą być należycie podtrzymywane. Wasze ręce powinny być zawsze odpowienio oddalone od tarczy piły. CIĘCIE UKOŚNE (RYS. 21) Kiedy zamierzacie wykonać cięcie ukośne, ustawcie pilarkę według pożądanego kąta. W celu uzyskania pożądanego kąta uciosu, przemieszczajcie głowicę trzymając ją za uchwyt. Na podziałce kątowej (uciosu) pojawiają się wstępne ustawienia kątowe z myślą o ustawieniu piły pod pożądanym kątem (w stopniach) lub w celu wykonania górnych listw gzymsowych. Objaśnienie: Nie zapomnijcie zablokować dźwigni blokady kątowej (uciosu) przed zmianą kąta uciosu. CIĘCIE SKOŚNE (RYS. 22) Kiedy zamierzacie wykonać cięcie skośne, pochylcie pilarkę pod pożądanym kątem. Stańcie po lewej stronie uchwytu w celu wykonania cięcia.

POMOCNICZY OGRANICZNIK PRZESUWNY

Kiedy pochylacie tarczę w lewo, tylny ogranicznik powinien być ponownie ustawiony. Odkręćcie mechanizm blokady ogranicznika i przesuńcie ogranicznik w lewo lub w prawo według kierunku nachylenia tarczy. POLSKI

Umieścić ogranicznik najbliżej jak to możliwe osłony tarczy, tak by obrabiany element był przytrzymywany jak najlepiej. Zablokujcie mechanizm blokady zaciskając go i zróbcie "próbę na pusto", upewniając się że zasilanie jest przerwane. W ten sposób możecie sprawdzić odstęp między ogranicznikiem i osłoną tarczy. Dla niektórych podwójnych cięć ukośnych, może zajść potrzeba zdjęcia pomocniczego ogranicznika przesuwnego, aby nie przeszkadzał on w cięciu. Po zakończeniu cięcia ukośnego, nie zapominajcie o ponownym założeniu i/lub przesunięciu pomocniczego ogranicznika przesuwnego.

Podziałka kątowa umożliwia szybkie i precyzycjne wyregulowanie waszej piły z dokładnością do 1/2° (Rys.16).

Kiedy zamierzacie wykonać podwójne cięcie ukośne, wyselekcjonujcie odpowiednie kąty nachylenia i uciosu. CIĘCIE WYPACZONEGO DREWNA (RYS. 23) Przed przecinaniem przedmiotu, upewnijcie się czy nie jest on wypaczony. Jeżeli element jest wypaczony, należy docisnąć stronę wypukłą do ogranicznika, jak pokazano na rysunku 23. Nie wykonujcie cięcia jeżeli element nie jest należycie ustawiony lub gdy suport pomocniczych ograniczników nie jest zamontowany. To groziłoby pochwyceniem obrabianego elementu przez tarczę. Element ten mógłby nagle wyskoczyć lub poruszyć się, narażając w ten sposób waszą rękę na tarczę.

OBRABIANEGO ELEMENTU (RYS. 24) OSTRZEŻENIE Starajcie się uniknąć wyrzucenia obrabianego przedmiotu. By uniknąć wygięcia się elementu na tarczy, należy postępować w następujący sposób:

Podtrzymujcie zawsze element, obojętnie czy ręką czy przy pomocy mechanizmu zaciskowego, na tarczy. Należy trzymać obrabiany przedmiot tylko po jednej stronie tarczy. Tarcza może odrzucić cięty element, jeżeli zamocujecie obrabiany element po obu stronach tarczy. Prosimy przeczytać i zastosować się do instrukcji niniejszego podręcznika obsługi.

Ta piła została zaprojektowana w taki sposób, by operacje cięcia były łatwe do wykonania. Przed użyciem waszej piły, należy przeczytać i zrozumieć wszystkie instrukcje. Zanim przystąpicie do wykonywania cięcia, zróbcie zawsze "próbę na pusto" upewniając się, że piła jest odłączona od zasilania. Najpierw wykonajcie wszystkie regulacje waszej piły. Sprawdźcie czy tarcza i głowica (zespół silnikowy) mogą być umieszczone bez przeszkód we wszelkich możliwych pozycjach. Mechanizm zaciskania obrabianego elementu może być zainstalowany po prawej lub lewej stronie tarczy. Upewnijcie się, że mechanizm zaciskowy nie przeszkadza przejściu tarczy bądź nie blokuje osłony tarczy czy silnika. W przeciwnym wypadku, należy zmienić jego pozycję. Zamocujcie mocno mechanizm zaciskania w taki sposób, by obrabiany element byť dobrze przytrzymywany między tym mechanizmem a ogranicznikiem, suportem lub podstawą. Nie powinno być żadnego wolnego miejsca między piłą a elementem do obróbki. Mechanizm zaciskania powinien być używany jedynie w pozycji pionowej. Umieścić na stole piły element do obróbki. Przymocujcie obrabiany przedmiot opierając go o stół i ogranicznik przy pomocy mechanizmu zaciskowego. Jednakże, nie dokręcajcie zbyt mocno. Mechanizm zaciskania powinien poprostu przytrzymywać drewniany element dociśnięty do ogranicznika i do stołu, ale go nie blokować. Zróbcie"próbę na pusto", upewniając się że piła jest odłączona od zasilania. Po wykonaniu wszystkich regulacji na pile, pochylić do dołu głowicę, tak jakbyście wykonywali cięcie. Sprawdźcie czy żaden element nie będzie przeszkadzał cięciu czy też nie stworzy niebezpiecznej sytuacji. Jeśli zachodzi potrzeba, wyregulujcie ponownie w celu bezpiecznego wykonywania cięcia. Wykonajcie cięcie według instrukcji niniejszego podręcznika obsługi.

W celu wykonywania precyzyjnego i bezpiecznego cięcia, wykonajcie cięcie a następnie zwolnijcie spust. Przytrzymujcie głowicę pochyloną do dołu i nie zmieniajcie pozycji waszych rąk, zanim tarcza nie skończy się obracać. Następnie podnieście głowicę i ściągnijcie obrabiany przedmiot ze stołu. KONSERWACJA NIEBEZPIECZEŃSTWO Nie wolno nakładać smaru na tarczę, kiedy ona się obraca. OSTRZEŻENIE W celu ograniczenia ryzyka ran spowodowanych przypadkowym uruchomieniem narzędzia lub ryzyka porażenia prądem, przed przeprowadzeniem interwencji na pile odłączcie przewód zasilający. OSTRZEŻENIE Dla waszego bezpieczeństwa, piła ta wyposażona jest w podwójną izolację. W celu uniknięcia ryzyka porażenia prądem elektrycznym, pożaru czy poważnych ran, używajcie jedynie części wskazanych w liście akcesoriów. Montujcie ponownie wasze narzędzie zgodnie z oryginalnym montażem w celu uniknięcia ryzyka porażenia prądem. SMAROWANIE (RYS. 25)

Wszystkie łożyska tego narzędzia zostały nasmarowane smarem o wysokim wskaźniku smarowania w wystarczającej ilości na cały cykl życia produktu używanego w normalnych warunkach. Stąd nie zachodzi więc potrzeba smarowania tych części. Jeżeli akuratnie macie potrzebę smarowania jakiejś części, należy postąpić w następujący sposób:

Nałóżcie smaru silnikowego bezpośrednio na prowadnice. Poduszeczki filcowe (panew) wbudowane do prowadnic umożliwią rozłożenie smaru. Zastosujcie olej lekki lub olej lekki do rozpylania na wał obrotowy głowicy (47). Zastosujcie olej lekki lub olej lekki do rozpylania na wewnętrzną sprężyna naciągową (46). Zastosujcie olej lekki lub olej lekki do rozpylania na rozpórkę (44) wewnętrznej osłony tarczyna krążek (45) lub na zdejmowalną osłonę boczną (3).

WEWNĘTRZNA OSŁONA TARCZY

NAPRĘŻENIE PASA NAPĘDOWEGO (RYS. 26) Nie używajcie waszej piły, jeżeli jeżeli wewnętrzna osłona tarczy nie jest zamontowana. Wewnętrzna osłona tarczy jest mechanizmem zabezpieczającym. Jeżeli jest ona uszkodzona, należy ją zastąpić przed ponownym użyciem waszej piły. Nabierzcie zwyczaju regularnego sprawdzania stanu osłony tarczy. Czyśćcie ją przy pomocy wilgotnej szmatki. Naprężenie pasa napędowego było wyregulowane w fabryce. Jednakże jeżeli musicie sprawdzić naprężenia pasa, należy postąpić według poniższych instrukcji: UWAGA Nie używajcie rozpuszczalników do mycia osłony tarczy. Rozpuszczalniki mogłyby zniszczyć plastik.

OSTRZEŻENIE W celu uniknięcia przypadkowego uruchomienie narzędzia, odłączcie waszą piłę od zasilania, kiedy czyścicie wewnętrzną osłonę tarczy. Po pewnej liczbie razów posługiwania się piłą, trociny nagromadzone pod stołem i podstawie przeszkadzają stołowi w należytym obracaniu się celem wykonania regulacji do cięcia ukośnego. Pamiętajcie o regularnym wyciąganiu nagromadzonych trocin, dmuchając na zabrudzone miejsca lub zasysając trociny.

OSTRZEŻENIE Podczas wyciągania nagromadzonych trocin, zakładajcie okulary ochronne, by zapobiec dostaniu się trocin do oczu. Przy pomocy śrubokręta krzyżowego odkręćcie pięć śrub przytrzymujących płytę pokrywy ochronnej pasa napędowego i zdejmijcie pokrywę. Sprawdźcie naprężenia pasa naciskając na niego. Przy lekkim naciśnięciu, pas powinien się zagłębić o około 25,4 mm. W celu wyregulowania naprężenia pasa, należy postąpić według poniższych instrukcji: - Odkręćcie sześć śrub obudowy silnika bez zdejmowania ich, przy pomocy śrubokręta krzyżowego. - W celu zwiększenia naprężenia pasa, obracajcie śrubę nastawczą w prawo. W celu zmniejszenia naprężenia pasa, obracajcie śrubę nastawczą w lewo. Objaśnienie: nadmierne naprężenie pasa napędowego może spowodować przedwczesne awarie silnika. - Dokręćcie zdecydowanie sześć śrub obudowy silnika. Załóżcie na miejsce pokrywę ochronną pasa napędowego. POLSKI
