MODE D'EMPLOI PS 305 DG AEG

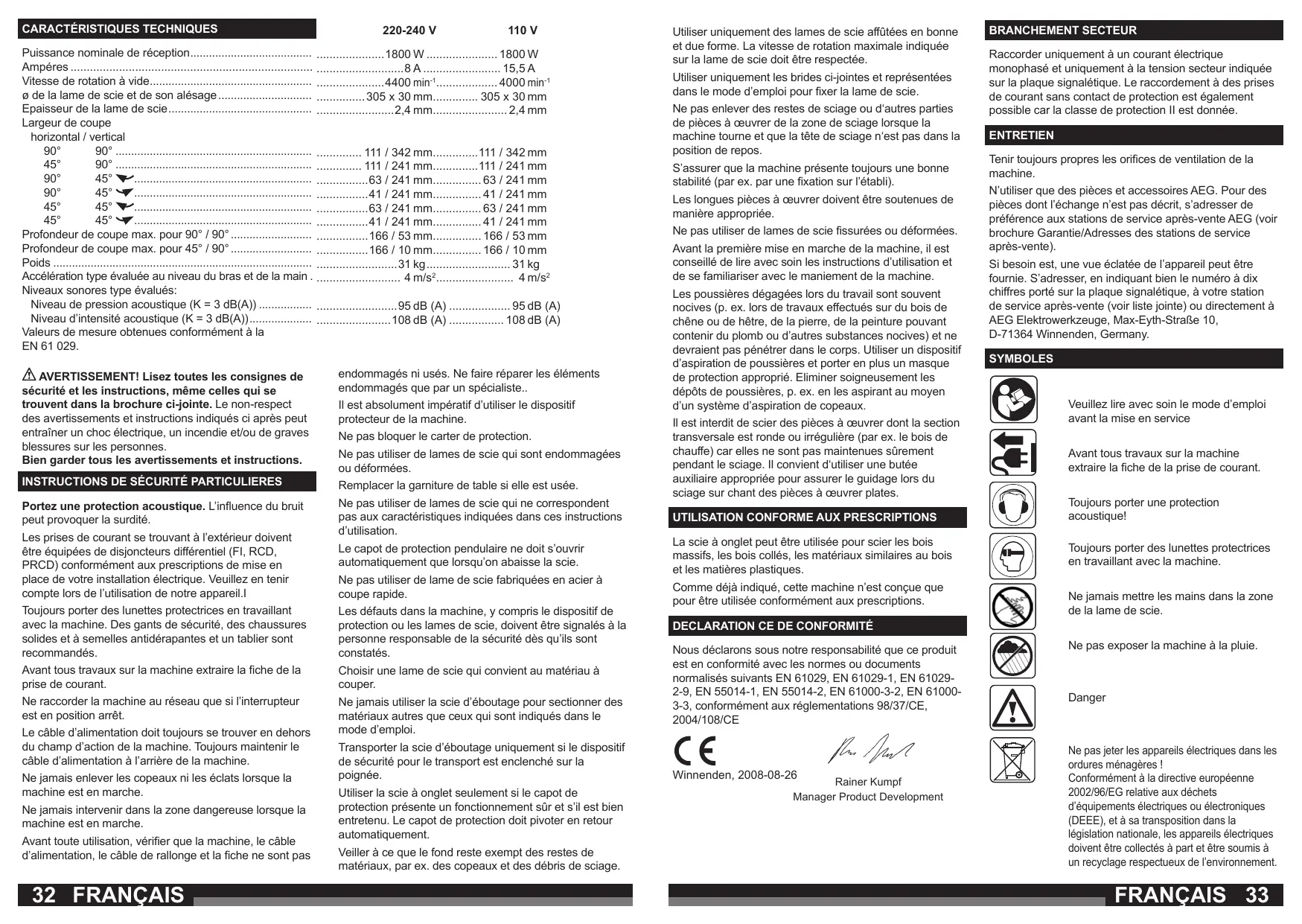

Remplacer la garniture de table si elle est usée. Portez une protection acoustique. L’influence du bruit peut provoquer la surdité. Les prises de courant se trouvant à l’extérieur doivent être équipées de disjoncteurs différentiel (FI, RCD, PRCD) conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tenir compte lors de l’utilisation de notre appareil.I Il est absolument impératif d’utiliser le dispositif protecteur de la machine. Ne pas bloquer le carter de protection. Ne pas utiliser de lames de scie qui sont endommagées ou déformées. Ne pas utiliser de lames de scie qui ne correspondent pas aux caractéristiques indiquées dans ces instructions d’utilisation. Le capot de protection pendulaire ne doit s’ouvrir automatiquement que lorsqu’on abaisse la scie. Ne pas utiliser de lame de scie fabriquées en acier à coupe rapide. Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommandés. Les défauts dans la machine, y compris le dispositif de protection ou les lames de scie, doivent être signalés à la personne responsable de la sécurité dès qu’ils sont constatés. Avant tous travaux sur la machine extraire la fiche de la prise de courant. Choisir une lame de scie qui convient au matériau à couper. Ne raccorder la machine au réseau que si l’interrupteur est en position arrêt. Ne jamais utiliser la scie d’éboutage pour sectionner des matériaux autres que ceux qui sont indiqués dans le mode d’emploi. Le câble d’alimentation doit toujours se trouver en dehors du champ d’action de la machine. Toujours maintenir le câble d’alimentation à l’arrière de la machine. Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Ne jamais intervenir dans la zone dangereuse lorsque la machine est en marche. Avant toute utilisation, vérifier que la machine, le câble d’alimentation, le câble de rallonge et la fiche ne sont pas 32 FRANÇAIS Transporter la scie d’éboutage uniquement si le dispositif de sécurité pour le transport est enclenché sur la poignée. Utiliser la scie à onglet seulement si le capot de protection présente un fonctionnement sûr et s’il est bien entretenu. Le capot de protection doit pivoter en retour automatiquement. Veiller à ce que le fond reste exempt des restes de matériaux, par ex. des copeaux et des débris de sciage. Utiliser uniquement des lames de scie affûtées en bonne et due forme. La vitesse de rotation maximale indiquée sur la lame de scie doit être respectée. Utiliser uniquement les brides ci-jointes et représentées dans le mode d’emploi pour fixer la lame de scie. Ne pas enlever des restes de sciage ou d‘autres parties de pièces à œuvrer de la zone de sciage lorsque la machine tourne et que la tête de sciage n‘est pas dans la position de repos. S’assurer que la machine présente toujours une bonne stabilité (par ex. par une fixation sur l’établi). Les longues pièces à œuvrer doivent être soutenues de manière appropriée. Ne pas utiliser de lames de scie fissurées ou déformées. Avant la première mise en marche de la machine, il est conseillé de lire avec soin les instructions d’utilisation et de se familiariser avec le maniement de la machine. Les poussières dégagées lors du travail sont souvent nocives (p. ex. lors de travaux effectués sur du bois de chêne ou de hêtre, de la pierre, de la peinture pouvant contenir du plomb ou d’autres substances nocives) et ne devraient pas pénétrer dans le corps. Utiliser un dispositif d’aspiration de poussières et porter en plus un masque de protection approprié. Eliminer soigneusement les dépôts de poussières, p. ex. en les aspirant au moyen d’un système d’aspiration de copeaux. Il est interdit de scier des pièces à œuvrer dont la section transversale est ronde ou irrégulière (par ex. le bois de chauffe) car elles ne sont pas maintenues sûrement pendant le sciage. Il convient d‘utiliser une butée auxiliaire appropriée pour assurer le guidage lors du sciage sur chant des pièces à œuvrer plates.

UTILISATION CONFORME AUX PRESCRIPTIONS

La scie à onglet peut être utilisée pour scier les bois massifs, les bois collés, les matériaux similaires au bois et les matières plastiques. Comme déjà indiqué, cette machine n’est conçue que pour être utilisée conformément aux prescriptions.

DECLARATION CE DE CONFORMITÉ

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 61029, EN 61029-1, EN 610292-9, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 610003-3, conformément aux réglementations 98/37/CE, 2004/108/CE Winnenden, 2008-08-26 Rainer Kumpf Manager Product Development BRANCHEMENT SECTEUR Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée. ENTRETIEN Tenir toujours propres les orifices de ventilation de la machine. N’utiliser que des pièces et accessoires AEG. Pour des pièces dont l’échange n’est pas décrit, s’adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est, une vue éclatée de l’appareil peut être fournie. S’adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG Elektrowerkzeuge, Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany. SYMBOLES Veuillez lire avec soin le mode d’emploi avant la mise en service Avant tous travaux sur la machine extraire la fiche de la prise de courant. Toujours porter une protection acoustique! Toujours porter des lunettes protectrices en travaillant avec la machine. Ne jamais mettre les mains dans la zone de la lame de scie. Ne pas exposer la machine à la pluie. Danger Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/EG relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. FRANÇAIS 33 41,25 mm (droite) DESCRIPTION DESCRIPTION

Protège-lame supérieur de l'inclinaison de verrouillage

Protège-lame inférieur de transport supérieure

Carter latéral amovible

Vis du carter amovible d'arrêtlatéral de translation

Butée auxiliaire coulissante de blocage de la butée

Table coulissante DESCRIPTION 7.DESCRIPTION Socle Clé mixte

Indicateur d'échelle d'onglet de verrouillage d'onglet

de verrouillage de l'inclinaison pour une coupe

Dispositif de répéter verrouillage de l'inclinaison Poignée transport supérieure de de réglage de profondeur

Poignée transport supérieure

de translation de blocage de l'arbre

Bouton d'arrêt de translation

de blocage de la butée dubutée protège-lame inférieur

Dispositif deverrouillage blocage de la auxiliaire coulissante

à gâchette auxiliaire coulissante Clé mixte

Clé mixtede préréglage d'inclinaison

15. Levier dedeverrouillage

d'onglet transport avant

Levier de verrouillage d'onglet

répéter unelacoupe de serrage pièce

Repère pour répéter de une coupe

de profondeur d'inclinaison

Came de réglage de profondeur et blocage bloc-moteur

dubloc-moteur cordon d'alimentation et blocage

de blocage de l'arbre de scie

Dispositif de blocage de l'arbre

de verrouillage du protège-lame inférieur de l'arbre (pas de vis gauche)

Dispositif de verrouillage du protège-lame inférieur

Interrupteur gâchette

21. Goupille de préréglage

d'inclinaison l'arbre

Goupille de préréglage d'inclinaison

de transport avant du dispositif de serrage

Poignée de transport avant

serrage de la pièce de de réglage rapide

Dispositif serrage de la pièce

d'inclinaison de d'inclinaison préréglage d'onglet

du cordon d'alimentation de profondeur de coupe

Supports du verrouillage cordon d'alimentation

Lame de scie Vis l'arbre (pas vis gauche) pivotant

Vis de l'arbre (pas de vis gauche)

32. Axe du d’inclinaison

dispositif de serrage

Axe du dispositif de serrage

33. Bouton de réglage

Bouton de réglage rapide Molette préréglage d'onglet à six pansd'onglet

Molette de préréglage

de verrouillage de profondeur de coupe d’onglet

Dispositif de verrouillage de profondeur de coupe

tête torsion (intérieur)

Butée arrière du bloc-moteur Échelle d’inclinaison à poussière

Échelle d’inclinaison

blocage du sac àde poussière

Contre-écrous blocage

à six pans du sac à poussière

Contre-écrou six pans

43. Échelle d’onglet

43. Échelle d’onglet

46. Ressort de torsion (intérieur)

Ressort de torsion Clé hexagonale en(intérieur) "L" 6,35 mm

47. Arbre pivotant du bloc-moteur

Dispositif serragedu debloc-moteur la pièce

à poussière Sac poussière

49. Bague du sac à poussière

du sac à poussière Manuel d'utilisation

50. Coude du sac à poussière

duàsac à poussière Bague du sac poussière Coude du sac à poussière DÉBALLAGE AVERTISSEMENT Pour réduire les risques de blessures causées par un démarrage involontaire de l'outil ou un choc électrique, ne branchez pas votre outil lorsque vous le déballez et le montez. Le cordon d’alimentation doit rester débranché lors de toute DÉBALLAGE DÉBALLAGE intervention sur la scie. La scie à coupe d’onglet est livrée complète dans un AVERTISSEMENT AVERTISSEMENT seul carton. Pour réduire les risques de blessures causées Pour réduire les risques de blessures causées par un démarrage involontaire de l'outil ou un par un démarrage involontaire de l'outil ou un AVERTISSEMENT choc électrique, ne branchez pas votre outil choc électrique, ne branchez pas votre outil dépit vous de salepetite taille, scie est lorsque déballez et cette le montez. Le lourde. cordon lorsque vous le déballez et le montez. Le cordon Afin de ne pas doit vousrester faire mal au dos,lors faites-vous d’alimentation débranché de toute d’alimentation doit rester débranché lors de toute aider lorsquesur vous devez soulever la scie. intervention la scie. intervention sur la scie. scie à coupe d’onglet est livrée complète dans ■La Avant retirerd’onglet la scie à est coupe d'onglet de sondans carton La scie àdecoupe livrée complète seul carton. serrez le dispositif d'arrêt de translation seuld'emballage, carton. afin d'éviter tout mouvement soudain de la scie. AVERTISSEMENT Retirez la scie à coupe d'onglet de son carton AVERTISSEMENT En dépit de salapetite taille, cette scie est lourde. d'emballage ensa soulevant parscie sa est poignée En dépit de petite taille, cette lourde. Afin de ne pas vous faire mal au dos, faites-vous de transport. Afin de ne pas vous faire mal au dos, faites-vous aider lorsque vous devez soulever la scie. Placez ensuite sciedevez sur une surface stable et aider lorsquelavous soulever la scie. attentivement. ■ inspectez-la Avant de retirer la scie à coupe d'onglet de son carton Avant de retirer la scie à coupe d'onglet de son carton d'emballage, serrez le dispositif d'arrêt de translation d'emballage, serrez le dispositif d'arrêt de translation AVERTISSEMENT afin d'éviter tout mouvement soudain de la scie. afin Si d'éviter tout mouvement soudain de la scie. une pièce manque ou est endommagée,

Retirez la scie àlacoupe d'onglet de sonprocuré carton branchez pasà scie avant de vous Retirez la scie coupe d'onglet de être son carton d'emballage la soulevant par sa éviter poignée la pièce ou en de l'avoir fait réparer. les d'emballage la soulevant parPour sa poignée de transport. risques de choc électrique, utilisez uniquement de transport. Placez ensuite scie sur une surface stable des ensuite pièces la descie rechange en cas Placez sur uned'origine surface stable inspectez-la attentivement. d'intervention sur des outils à double isolation. inspectez-la attentivement. AVERTISSEMENT Si une pièce manque ou est endommagée, ne Si une pièce manque ou est endommagée, ne branchez pas la scie avant de vous être procuré branchez pasET la scie avant de DE vousLA êtreLAME procuré INSTALLATION RETRAIT la pièce ou de l'avoir fait réparer. Pour éviter les pièce ou de l'avoir fait réparer. Pour éviter les (FIG. 1 & risques de choc électrique, utilisez uniquement risques de choc électrique, utilisez uniquement des pièces de rechange d'origine en cas AVERTISSEMENT des pièces de rechange d'origine en cas d'intervention sur des outils àblessures double isolation. Pour réduire les deà causées d'intervention sur risques des outils double isolation. par la projection d'une pièce à usiner ou de INSTALLATION ETlame, RETRAIT DEuniquement LA LAME LAME des morceaux de utilisez INSTALLATION RETRAIT

lames de 305 mm de diamètre. 34 FRANÇAIS

Levez le protège-lame inférieur et inclinez-le vers l’arrière de manière à rendre visible la vis de l’arbre (27). Utilisez une clé mixte hexagonale de 6,35 mm ou une clé polygonale de 12,7 mm pour desserrer la vis de l'arbre. AVERTISSEMENT Assurez-vous que les flasques de lame sont propres et correctement montés. Après avoir installé une nouvelle lame, assurez-vous que cette dernière passe dans la rainure de la table lorsqu’elle est positionnée à 0° et 45°. Abaissez la lame dans la rainure de la table et assurezvous qu’elle ne heurte pas le socle ou la table. Si la lame touche la table, contactez un centre service agréé Ryobi. Remarque : La vis de l'arbre (27) a un pas de vis gauche. Cela permet d'éviter que la vis de l'arbre ne se desserre subitement en cours d'utilisation normale de la scie.

Retirez la vis de l’arbre, la rondelle de l'arbre (31), le flasque de lame extérieur (30) et la lame. Remarque : Faites attention aux pièces retirées en notant leur position et leur direction (voir Fig. 2). Retirez la sciure accumulée sur les flasques de lame avant d'installer une nouvelle lame.

Pour réduire les risques de coupures par les dents de lame très aiguisées, portez des gants lorsque vous installez ou retirez des lames de scie.

Installez une nouvelle lame de 305 mm de diamètre. Assurez-vous que la flèche indiquant le sens de rotation sur la lame correspond à la flèche de rotation vers la droite qui figure sur le protège-lame supérieur. Vérifiez que les dents de la lame sont dirigées vers le bas, sur le devant de la scie. Installez le flasque de lame extérieur, la rondelle de l’arbre et la vis de l’arbre. Appuyez sur le dispositif de blocage de l’arbre et tournez la clé mixte ou la clé de 12,7 mm vers la gauche pour bloquer la lame. Serrez la vis de l'arbre de façon modérée, sans trop serrer. Baissez le protège-lame inférieur jusqu'à ce que les fentes du carter latéral amovible reposent sur la vis d'arrêt. Serrez la vis d'arrêt à l'aide de la clé mixte cruciforme. DANGER N’utilisez jamais la scie si le carter latéral amovible n’est pas correctement monté. Le carter empêche la vis de l’arbre de tomber si elle se desserre accidentellement et évite que la lame en rotation se détache. INSTALLATION ET RETRAIT RETRAIT DE DE LA LA LAME LAME INSTALLATION AVERTISSEMENT (FIG.

Pour éviter les risques blessures causés par (FIG. 1 & 2) ACCESSOIRES STANDARD STANDARD ACCESSOIRES Clé mixte hexagonale en "L" 6,35 mm Clé mixte hexagonale en "L" 6,35 mm Dispositif de serrage de la pièce Dispositif de serrage de la pièce Sac à poussière Sac à poussière Manuel d'utilisation Manuel d'utilisation Bague du sac à poussière Bague du sac à poussière Coude du sac à poussière Coude du sac à poussière

démarrage involontaire de l'outil, débranchez AVERTISSEMENT AVERTISSEMENT scieréduire lorsque les vous retirez de ou blessures installez une lame. Pour risques causées Pour réduire les risques de blessures causées par la projection d'une pièce à usiner ou de Débranchez la scie. La tête de coupe relevée. par la projection d'une pièce est à usiner ou de morceaux de lame, utilisez uniquement des lame, utilisez uniquement des Faitesmorceaux tourner le de protège-lame inférieur (2) à la main. lames de 305 mm de diamètre. lamesladevis mm de Desserrez d'arrêt du diamètre. carter latéral amovible (4), AVERTISSEMENT sans AVERTISSEMENT la retirer, à l'aide d'une clé mixte cruciforme. Pour éviter les risques de blessures causés par Pour éviter les risques de blessures causés par un démarrage involontaire de l'outil, débranchez un démarrage involontaire de l'outil, débranchez la scie lorsque vous retirez ou installez une lame. la scie lorsque vous retirez ou installez une lame. Débranchez la scie. La tête de coupe est relevée. Débranchez la scie. La tête de coupe est relevée. Faites tourner le protège-lame inférieur (2) à la main. Faites tourner le protège-lame inférieur (2) à la main. Desserrez la vis d'arrêt du carter latéral amovible (4), Desserrez la vis d'arrêt du carter latéral amovible (4), sans la retirer, à l'aide d'une clé mixte cruciforme. sans la retirer, à l'aide d'une clé mixte cruciforme. Remarque : Le dispositif de blocage de l’arbre peut être endommagé par une mauvaise utilisation. Si le dispositif de blocage de l’arbre ne tient pas, abaissez la lame sur une chute de bois placée contre la butée. Cela servira de dispositif de blocage de remplacement.

Assurez-vous que le dispositif de blocage de l’arbre est relâché de manière à ce que la lame tourne librement. Si la lame touche les plaques d'insertion sur la table, reportez-vous à la section "Alignement" pour effectuer le réglage du jeu de plongée de la lame.

UTILISATION DU DISPOSITIF DE SERRAGE

DE LA PIÈCE (FIG. 3) Le dispositif de serrage de la pièce (23) permet de maintenir la pièce à usiner dans une position de coupe adaptée. Ce dispositif de serrage peut être installé du côté droit ou gauche de la scie à coupe d'onglet. Avant de mettre la scie en marche, assurez-vous que le dispositif de serrage de la pièce ne gênera pas le passage de la lame sur la pièce à usiner.

Alignez l'axe du dispositif de serrage (32) avec le trou situé sur le socle de la scie puis insérez l'axe. QUATRE RÉGLAGES DE BASE DE LA SCIE Pour régler et aligner correctement les pièces de votre scie radiale à coupe d'onglet, il est nécessaire de maîtriser quatre réglages de base.

Le levier de verrouillage d'onglet et la molette de préréglage d'onglet (Fig. 4) permettent de modifier les réglages d'onglet de la lame : - Levez le levier de verrouillage d'onglet (15). - Faites tourner partiellement la molette de préréglage d'onglet (34) vers le bas pour passer du préréglage actuel au préréglage suivant. - Faites tourner complètement la molette de préréglage d'onglet vers le bas pour faire défiler tous les préréglages d'onglet. - Faites tourner la table (6) pour la placer sur la position d'onglet souhaitée puis bloquez le levier de verrouillage d'onglet. FRANÇAIS 35 QUATRE RÉGLAGES DE BASE DE LA SCIE

Le dispositif de verrouillage de l'inclinaison et la goupille de préréglage d'inclinaison permettent de modifier l'inclinaison de la lame (Fig. 6) : - Tirez le dispositif de verrouillage d'inclinaison vers vous. Poussez la goupille de préréglage d'inclinaison vers le bas. Cela permet d'incliner la lame tout en faisant défiler les préréglages d'inclinaison. - Pour placer la goupille de préréglage d'inclinaison sur un préréglage, poussez-la vers le haut. - Bloquez le dispositif de verrouillage d'inclinaison avant de commencer à couper. La came de réglage de profondeur et le blocage du bloc-moteur (Fig. 7 & 8) permettent de régler la lame : - Tout en exerçant une légère pression vers le bas sur la poignée, faites tourner la came de réglage de profondeur (17) vers la droite et levez la lame. Remarque : il n'est pas nécessaire de desserrer le dispositif de verrouillage de profondeur de coupe (35). - Le méplat de la came de réglage de profondeur doit être dirigé vers le haut. Remarque : Le bloc-moteur doit être maintenu vers le bas uniquement pour le transport et le rangement de votre outil. N'effectuez aucune opération de coupe si le bloc-moteur est bloqué vers le bas. - Suivez les instructions suivantes pour bloquer la lame en position basse : - Faites tourner la came de réglage de profondeur vers la droite et baissez la lame vers la table. - La goupille du protège-lame supérieur doit pouvoir être insérée dans le trou de la came. Bouton d'arrêt de translation : - Faites tourner le bouton d'arrêt de translation vers la gauche pour le desserrer, et vers la droite pour le serrer. Lorsque vous desserrez le bouton d'arrêt de translation, cela permet de déplacer le blocmoteur vers l'avant et vers l'arrière. Lorsque vous le serrez, cela bloque le bloc-moteur. PREMIÈRE ÉTAPE : RÉGLAGE DU JEU DE PLONGÉE DE LA LAME (FIG. 9) Vous devez régler le jeu de plongée de la lame afin que les deux plaques d'insertion ne se trouvent pas sur l'axe de la lame lorsque vous alignez celle-ci. Les plaques d'insertion doivent être remises en place une fois la lame alignée.

Desserrez les trois vis qui maintiennent l'une des deux plaques d'insertion. Glissez la plaque d'insertion le plus loin possible de la lame. Resserrez les trois vis. Répétez ces trois étapes pour l'autre plaque d'insertion. Placez le bloc-moteur sur les préréglages d'onglet et d'inclinaison 0° et bloquez le bloc-moteur en position basse. Assurez-vous que la lame est à peu près centrée entre les deux plaques d'insertion. Vérifiez également qu'il y a du jeu entre la glissière droite (36) et le bras pivotant (37). Si des réglages sont nécessaires, desserrez les contre-écrous de blocage situés sur les quatre vis sans tête (38), tel qu'illustré à la figure 11. Desserrez les deux vis sans tête supérieures. Serrez ou desserrez les deux vis sans tête inférieures de façon à ce que la lame soit centrée entre les deux plaques d'insertion. Serrez les deux contre-écrous de blocages inférieurs. Pour qu'il y ait moins de jeu entre les glissières (11), serrez progressivement les deux vis sans tête supérieures tout en faisant glisser le bloc-moteur vers l'avant et vers l'arrière. Serrez les deux contre-écrous de blocages supérieurs. TROISIÈME ÉTAPE : MISE À L'ÉQUERRE DE LA LAME ET DE LA BUTÉE (ALIGNEMENT D'ONGLET) (FIG. 12-13)

DEUXIÈME ÉTAPE : RÉGLAGE DE LA GLISSIÈRE (FIG. 10-11) ALIGNEMENT AVERTISSEMENT Pour réduire les risques de blessures causées par un démarrage involontaire de l'outil ou les risques de chocs électriques, débranchez le cordon d'alimentation lorsque vous voulez intervenir sur la scie. ALIGNEMENT Placez la lame sur le préréglage d'onglet 0° et bloquez le levier de verrouillage d'onglet. Pour vérifier que la lame est bien perpendiculaire à la butée, bloquez le bloc-moteur en position basse. Placez une équerre contre la butée puis le long de la lame, tel qu'illustré à la figure 12. Positionnez correctement l'équerre afin qu'elle ne touche pas les dents de la lame et que la mise à l'équerre ne soit pas faussée. Le corps de la lame doit toucher toute la longueur de l'équerre. Si la lame touche bien toute la longueur de l'équerre, aucun alignement n'est nécessaire. Si la lame n’est pas perpendiculaire à la butée, suivez les instructions suivantes pour l'aligner : - Retirez les butées auxiliaires coulissantes en desserrant les vis les maintenant. Faites glisser les butées vers la lame et levez la tête de coupe pour les retirer. - Desserrez les boulons de verrouillage de la butée. - Placez une équerre contre la lame et réglez la butée afin qu'elle soit perpendiculaire à la lame. - Serrez les boulons de verrouillage de la butée. - Remettez les butées auxiliaires coulissantes en place et serrez les vis.

Desserrez la vis cruciforme qui maintient l’indicateur d'échelle d'onglet (8) en place. Replacez l'indicateur de façon à l'aligner avec le préréglage 0° puis resserrez la vis. QUATRIÈME ÉTAPE : MISE À L'ÉQUERRE DE LA LAME ET DE LA TABLE (RÉGLAGE DE L'INCLINAISON) (FIG. 15)

Placez la scie sur le préréglage d'inclinaison 0° et assurez-vous que le dispositif de verrouillage de l'inclinaison est desserré. Abaissez la lame et placez le bloc-moteur en position basse. Utilisez une équerre pour vérifier que la lame est bien perpendiculaire à la table. Si la lame ne touche pas toute la longueur de l'équerre, suivez les instructions suivantes : a. Levez le dispositif de verrouillage d'inclinaison. b. Desserrez les deux vis à tête creuse qui maintiennent l'échelle d'inclinaison. c. Saisissez le protège-lame supérieur et déplacez le bloc-moteur vers la gauche ou vers la droite jusqu'à ce que la lame touche toute la longueur de l'équerre. d. Serrez les deux vis à tête creuse pour bloquer l'échelle d'inclinaison.

Desserrez la vis cruciforme qui maintient l’indicateur d'échelle d'inclinaison en place. Replacez l'indicateur de façon à l'aligner avec le préréglage 0° puis resserrez la vis. CINQUIÈME ÉTAPE : RÉGLAGE DU JEU DE PLONGÉE DE LA LAME (pour avoir le moins de jeu possible) (FIG. 17)

Desserrez les trois vis qui maintiennent l'une des deux plaques d'insertion. Faites glisser la plaque d'insertion vers la lame afin qu'il y ait le moins de jeu possible entre la plaque et la lame (la plaque ne doit pas toucher la lame). Resserrez les trois vis. Répétez ces trois étapes pour l'autre plaque d'insertion.

RÉGLAGE DU LEVIER DE VERROUILLAGE

D'ONGLET Lorsque la lame est placée sur une position d'onglet qui n'est pas préréglée (c'est-à-dire autre que 0°, 15°, 22,5°, 31,6°, 45° et 60°) et que le levier de verrouillage d'onglet est bloqué, vous êtes assuré que l'angle d'onglet est correctement verrouillé. Il doit alors être très difficile de faire tourner la table (la lame). Il est certes toujours possible de forcer la table mais vous ne devez pas pouvoir la faire tourner si vous exercez une force modérée. Suivez les instructions suivantes pour vérifier que le levier de verrouillage d'onglet fonctionne correctement :

Desserrez le levier de verrouillage d'onglet et placez la lame sur une position qui n'est pas préréglée. Bloquez le leviez de verrouillage d'onglet. Essayez de faire tourner la table. Si la table tourne facilement : - Desserrez le levier de verrouillage d'onglet. Repérez la vis de blocage située en dessous du levier de verrouillage d'onglet. - Serrez la vis de blocage à l'aide d'une clé hexagonale de 4 mm. - Bloquez le levier de verrouillage d'onglet et tentez à nouveau de faire tourner la table. Effectuez de nouveaux réglages si nécessaire. FRANÇAIS 37 ALIGNEMENT

RÉGLAGE DU LEVIER DE VERROUILLAGE

D'INCLINAISON Lorsque la lame est placée sur une position d'inclinaison qui n'est pas préréglée (c'est-à-dire autre que 0°, 22,5°, 33,875° et 45°) et que le dispositif de verrouillage d'inclinaison est bloqué, vous êtes assuré que l'angle d'inclinaison est correctement verrouillé. Il doit alors être très difficile d'incliner la lame. Il est certes toujours possible de forcer la lame mais vous ne devez pas pouvoir l'incliner si vous exercez une force modérée.

INSTALLATION DE LA SCIE À COUPE

D'ONGLET (FIG. 18) AVERTISSEMENT Suivez les instructions suivantes pour réduire les risques de blessure causées par un mouvement inattendu de la scie :

Si la lame s'incline facilement :

Desserrez le dispositif de verrouillage d'inclinaison. Repérez les deux contre-écrous de blocage de 12 mm (41) situés derrière le dispositif de verrouillage d'inclinaison. Desserrez le contre-écrou de blocage supérieur. Pour serrer le dispositif de verrouillage d'inclinaison, tournez le contre-écrou de blocage inférieur vers la droite. Pour le desserrer, tournez-le vers la gauche. Bloquez le dispositif de verrouillage d'inclinaison et tentez à nouveau d'incliner la lame. Effectuez de nouveaux réglages si nécessaire. Remarque : lorsqu'il est débloqué, le dispositif de verrouillage d'inclinaison doit pouvoir pivoter librement. Si le dispositif de verrouillage d'inclinaison grince, il faut le desserrer légèrement.

RÉGLAGE DU VERROUILLAGE D’INCLINAISON

(FIG. 5) Vérifiez que la scie à coupe d'onglet s'incline aisément en débloquant le dispositif de verrouillage d'inclinaison et en inclinant la lame. Remarque : la vis doit dépasser de l'écrou de blocage hexagonal (42) d'au moins un filet. Si la scie s'incline difficilement ou s'il y a trop de jeu au niveau du pivot, procédez aux réglages suivants :

Desserrez le dispositif de verrouillage d'inclinaison. Tournez l'écrou de blocage hexagonal à l'aide d'une douille de 19 mm. Vérifiez à nouveau le mouvement d'inclinaison et effectuez de nouveaux réglages si nécessaire. 38 FRANÇAIS

Avant de déplacer votre scie, débranchez le cordon d'alimentation. Bloquez le levier de verrouillage d'onglet et le dispositif de verrouillage d'inclinaison. Bloquez le bloc-moteur en position basse. Afin de ne pas vous faire mal au dos, tenez l'outil contre vous lorsque vous le soulevez. Fléchissez les genoux et soulevez l'outil en faisant porter l'effort sur vos jambes, et non sur votre dos. Soulevez la scie en la prenant par les zones de prise situées sous le socle, par la poignée de transport ou par les poignées situées sur l'avant du socle. Ne tenez jamais votre scie à coupe d'onglet par le cordon d'alimentation ou par la gâchette de la poignée en plastique. Cela pourrait endommager l’isolation des cordons ou leurs connexions et entraîner un choc électrique ou un incendie. Placez la scie de manière à ce que personne ne puisse se tenir derrière. Les débris projetés lors du passage de la lame peuvent causer des blessures corporelles graves. Placez la scie à coupe d'onglet sur une surface plane et stable, suffisamment grande pour pouvoir manipuler et maintenir la pièce à usiner correctement. Veillez à ce que la table de la scie soit à niveau et que la scie soit stable. Fixez la scie à son support à l'aide de boulons ou d'un étau. Placez la scie à l'endroit désiré, sur un établi ou tout autre support recommandé. Le socle de la scie comporte huit trous servant à la fixation de la scie à coupe d'onglet. Les quatre petits trous (A) permettent une fixation avec de petites vis, tandis que quatre trous plus gros (B) permettent une fixation avec de grandes vis. Si vous avez l’intention de toujours utiliser la scie au même endroit, fixez-la à un établi. Remarque : Lorsque la scie est installée sur une grande surface plane, sa hauteur est de 114,3 mm.

ENDROITS Montez la scie sur une planche de contreplaqué de 19 mm d'épaisseur en utilisant les quatre trous destinés aux vis de 6,35 mm (1/4") ou les quatre trous destinés aux petites vis. La planche peut ensuite être fixée afin d'éviter qu'elle ne bascule. Elle permet d'éviter également que la scie ne s'use trop lorsqu'elle est manipulée et utilisée en divers endroits. UTILISATION DE LA SCIE SUR UN ÉTABLI

Montez la scie sur un établi de la même façon que sur une planche de contreplaqué. Vérifiez que les espaces libres laissés à gauche et à droite de la scie pour la pièce à usiner sont suffisants.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

VÉRIFIEZ L'ÉTAT DE VOTRE SCIE AVANT CHAQUE UTILISATION. DÉBRANCHEZ LA SCIE À COUPE D'ONGLET. Pour réduire les risques de blessures causés par un démarrage involontaire de l'outil, débranchez votre scie avant d'en modifier les réglages, de remplacer la lame ou de serrer une pièce. Assurez-vous que la flèche indiquant le sens de rotation sur le protège-lame correspond à la flèche indiquant le sens de rotation sur la lame. Vérifiez que les dents de la lame sont dirigées vers le bas, sur le devant de la scie. Vérifiez l'état de la vis de la lame et du carter latéral amovible pour travailler en toute sécurité.

N'EST Assurez-vous que :

les pièces mobiles sont correctement alignées, les cordons électriques sont en bon état, les pièces mobiles sont correctement fixées, aucune pièce n'est cassée, une fois montée, la scie est stable, le protège-lame inférieur et le ressort de rappel du bras fonctionnent correctement : pour cela, poussez complètement le bras vers le bas puis laissez-le remonter jusqu'à ce qu'il s'arrête de lui-même. Vérifiez le protège-lame inférieur pour vous assurer qu'il est bien en place. Sinon, reportez-vous aux instructions de la section "Résolution des problèmes". les pièces coulissantes glissent facilement et sans à-coup. Vérifiez les autres conditions pouvant affecter le bon fonctionnement de la scie à coupe d'onglet. Si une pièce de la scie à coupe d'onglet manque, si une pièce est tordue ou endommagée de quelque façon que ce soit, ou si des composants électriques ne fonctionnent pas, arrêtez la scie et débranchez-la. Faites remplacer les pièces endommagées, manquantes ou usées avant d'utiliser à nouveau votre scie. Assurez-vous que les protège-lame sont toujours en place, en bon état de marche et qu'ils sont correctement installés. Entretenez votre outil avec soin. Veillez à ce que votre scie à coupe d'onglet soit toujours propre pour qu'elle soit performante et qu'elle puisse être utilisée en toute sécurité. Lubrifiez les pièces selon les instructions. N'appliquez pas de lubrifiant sur la lame lorsqu'elle est en rotation. Retirez les clés de serrage avant de mettre votre outil en marche.

Utilisez uniquement les accessoires recommandés. L'utilisation d'accessoires inadaptés peut entraîner des risques de blessures. Utilisez une lame de scie de 305 mm de diamètre adaptée au matériau que vous souhaitez couper. Assurez-vous que la lame est aiguisée, qu'elle n'est pas endommagée et qu'elle est correctement alignée. Après vous être assuré que la scie n'est pas branchée, baissez complètement le bloc-moteur. Faites tourner la lame à la main pour vérifier qu'aucun obstacle n'entrave sa rotation. Inclinez le bloc-moteur à 45°, puis vérifiez à nouveau que la lame tourne correctement. Si la lame bloque sur un élément, réglez-la en suivant les instructions de la section "Alignement". Vérifiez que les flasques de la lame et de l'arbre sont propres. Assurez-vous que les épaulements des flasques sont orientés face à la lame. Vérifiez à l'aide de la clé mixte hexagonale de 6,35 mm fournie que la vis de l'arbre (pas de vis gauche) est correctement serrée. Assurez-vous que tous les dispositifs de serrage ou de verrouillage sont bien serrés et qu'il n'y a pas trop de jeu au niveau de certaines pièces. FRANÇAIS 39

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

Il est toujours nécessaire de :

Veillez à maintenir votre espace de travail propre. Les espaces ou les établis encombrés sont propices aux accidents. Veillez à ce que le sol ne soit pas glissant. Pour éviter les risques de brûlures ou de dommages causés par un incendie, n'utilisez jamais votre scie à proximité de liquides, vapeurs ou gaz inflammables.

Apprenez à connaître votre scie à coupe d'onglet. Veuillez lire et comprendre le présent manuel d'utilisation et les étiquettes collées sur l'outil. Prenez connaissance des applications de votre outil et de ses limites, ainsi que des risques potentiels spécifiques à cet appareil. Ne montez pas des accessoires ou n'effectuez pas de réglages sur votre scie à coupe d'onglet lorsque des pièces sont encore en rotation pour éviter les risques de blessures corporelles. Pour réduire les risques de démarrage involontaire de l'outil, assurez-vous que l'interrupteur est en position "arrêt" avant de brancher votre scie à coupe d'onglet. Préparez votre travail. Utilisez l’outil approprié. Ne forcez pas votre outil ou un accessoire pour réaliser des travaux pour lesquels il n'a pas été conçu. N'utilisez pas cette scie si la pièce à usiner ne peut pas être maintenue fermement.

En raison de son action de translation, votre scie à coupe d'onglet n'est pas conçue pour la coupe des métaux. Utilisez votre scie à coupe d'onglet uniquement pour couper du bois et des produits de même type. D'autres matériaux pourraient briser ou tordre la lame, déclencher un incendie ou provoquer d'autres accidents.

Inspectez la pièce à usiner. Assurez-vous que la partie de la pièce devant être coupée ne comporte pas de clous ou d'autres objets. Préparez votre coupe afin d'éviter que la pièce ne soit projetée si elle se tord contre la lame ou si elle est arrachée de vos mains. Prévoyez la façon dont vous allez effectuer votre coupe. 40 FRANÇAIS s'assurer que la lame n'est pas en rotation, lever la lame, faire glisser la scie au-dessus du bord avant de la pièce à usiner avant de commencer à couper, pousser le dispositif de verrouillage du protège-lame inférieur (19) pour desserrer ce dernier, puis pousser la lame vers le bas pour atteindre la partie supérieure de la pièce à usiner puis vers l'arrière de la scie pour réaliser la coupe. DANGER Ne tirez JAMAIS la scie vers vous lorsque vous effectuez une coupe. La lame peut soudainement remonter sur la partie supérieure de la pièce et se trouver orientée vers vous.

Prévoyez la manière dont vous allez tenir la pièce à usiner du début jusqu'à la fin de la coupe.

DANGER Ne baissez jamais complètement la lame devant la pièce à usiner pour la couper en poussant la lame vers l'avant. La partie arrière de la lame qui remonte vers le haut pourrait arracher la pièce de vos mains. Suivez les instructions suivantes pour couper les pièces à usiner de 342,9 mm de largeur et de 88,9 mm d'épaisseur maximum.

La scie radiale à coupe d'onglet permet de réaliser deux types de coupe :

la coupe radiale : - Desserrez le bouton d'arrêt de translation, tirez la tête de coupe vers vous, abaissez la lame pour la faire pénétrer dans la pièce à usiner puis poussez la tête de coupe vers l'arrière de la scie pour terminer la coupe. - La coupe radiale sert à couper de larges pièces. la coupe simple (Fig. 21) : - Serrez le bouton d'arrêt de translation et baissez la lame pour pouvoir couper la pièce à usiner. - La coupe simple sert principalement à couper des pièces étroites.

AVERTISSEMENT Pour plus de commodité et de sécurité, votre scie est équipée d'un frein de lame. Le frein ne constitue pas un dispositif de sécurité. Ne le considérez pas comme un élément pouvant remplacer les protège-lame de votre scie. Si la lame ne s'arrête pas au bout de 6 secondes, débranchez la scie et suivez les instructions de la section "Résolution des problèmes" concernant le frein de lame avant d'utiliser à nouveau la scie. Placez la pièce de bois contre la butée et fixez-la à l'aide d'un dispositif de serrage, si besoin est. Desserrez le bouton d'arrêt de translation. Tenez la scie par la poignée et placez-la de façon à ce que l'arbre (centre de la lame) soit au-dessus du bord avant de la pièce à usiner. Mettez la scie en marche et laissez le temps à la lame d'atteindre sa vitesse maximale. Exercez une pression sur la poignée pour baisser complètement le bloc-moteur et effectuez la coupe le long du profil de la pièce à usiner. Poussez doucement la poignée de la scie vers la butée pour terminer la coupe. Levez le bloc-moteur après chaque coupe. Arrêtez le moteur et laissez le temps à la lame de s'arrêter de tourner avant de changer vos mains de position.

Faites glisser aussi loin que possible la tête de coupe vers l'arrière. Bloquez le bouton d'arrêt de translation. Placez la pièce sur la table, contre la butée, et maintenez-la avec un dispositif de serrage, si besoin est. Mettez la scie en marche et faites pénétrer la lame dans la pièce à usiner en baissant la tête de coupe. Une fois la coupe terminée, arrêtez la scie, laissez le temps à la lame de s'arrêter de tourner avant de remonter la tête de coupe.

Ne placez jamais vos mains à proximité de la zone de coupe. Tenez vos mains à 100 mm minimum du passage de la lame. Maintenez fermement la pièce à usiner contre la butée pour éviter tout mouvement vers la lame.

Utilisez votre main gauche pour maintenir une pièce à usiner placée à gauche de la lame, et votre main droite pour tenir une pièce placée à droite de la lame. Avant d'effectuer une coupe, faites un "essai à vide" en vous assurant que l’alimentation est coupée. Vous pourrez ainsi voir le passage de la lame. Maintenez vos mains en position jusqu'à ce que la gâchette soit relâchée et que la lame se soit complètement arrêtée. AVERTISSEMENT Ne tentez pas de couper de petites pièces. De telles pièces ne peuvent pas être maintenues correctement. Veillez toujours à ce que vos mains soient à bonne distance de la lame. COUPE D’ONGLET (FIG. 21) Lorsque vous souhaitez effectuer une coupe d’onglet, positionnez la scie suivant l’angle voulu. Déplacez le bloc-moteur en tenant la poignée pour atteindre l'angle d'onglet souhaité. Des préréglages apparaissent sur l'échelle d'onglet pour placer la scie à l'angle souhaité (en degré) ou pour effectuer des moulures en couronne. Remarque : N'oubliez pas de débloquer le levier de verrouillage d'onglet avant de changer l'angle d'onglet. COUPE EN BIAIS (FIG. 22) Lorsque vous souhaitez effectuer une coupe en biais, inclinez la lame suivant l’angle d’inclinaison voulu. Placezvous du côté gauche de la poignée pour effectuer la coupe.

BUTÉE AUXILIAIRE COULISSANTE

Lorsque vous inclinez la lame vers la gauche, la butée arrière doit être repositionnée. Desserrez le dispositif de blocage de la butée et faites glisser la butée vers la gauche ou vers la droite, selon la direction d'inclinaison de la lame. Placez la butée aussi près que possible du protège-lame afin que la pièce soit maintenue du mieux possible. Bloquez le dispositif de blocage en le serrant et faites un "essai à vide" en vous assurant que l’alimentation est coupée. Vous pourrez ainsi vérifier l'espacement entre la butée et le protège-lame. Pour certaines coupes d'onglet doubles complexes, il peut s'avérer nécessaire de retirer la butée auxiliaire coulissante afin qu'elle ne gêne pas la coupe. Une fois la coupe d'onglet terminée, n'oubliez pas de remettre en place et/ou de faire glisser la butée auxiliaire coulissante.

UTILISATION DE L'ÉCHELLE D'ONGLET

L'échelle d'onglet vous permet de régler de façon rapide et précise votre scie au 1/2° près (Fig. 16). FRANÇAIS 41

Lorsque vous souhaitez effectuer une coupe d’onglet double, sélectionnez les angles d’inclinaison et d’onglet appropriés. COUPE DE BOIS GAUCHI (FIG. 23) Avant de scier une pièce, assurez-vous que cette dernière n’est pas gauchie. Si la pièce est gauchie, placez le côté convexe contre la butée tel qu'illustré à la figure 23. N'effectuez pas de coupe si la pièce n'est pas correctement positionnée ou si le support des butées auxiliaires coulissantes n'est pas installé. Cela risque de pincer la pièce sur la lame. La pièce pourrait soudainement rebondir ou bouger, exposant ainsi votre main à la lame.

UTILISATION DU DISPOSITIF DE SERRAGE

DE LA PIÈCE (FIG. 24) AVERTISSEMENT Évitez que la pièce à usiner soit projetée. Suivez les instructions suivantes pour éviter que la pièce se torde contre la lame :

Maintenez toujours la pièce, que ce soit à la main ou à l'aide d'un dispositif de serrage, sur la scie. Ne maintenez la pièce à usiner que d'un seul côté de la lame. La lame peut projeter une pièce coupée si vous fixez la pièce à usiner des deux côtés de la lame. Veuillez lire et respecter les instructions du présent manuel d'utilisation. Cette scie a été conçue de façon à ce que les opérations de coupe soient faciles à réaliser. Veuillez lire et comprendre toutes les instructions avant d'utiliser votre scie. Faites toujours un essai à vide avant d'effectuer une coupe, en vous assurant que la scie est débranchée. Effectuez préalablement tous les réglages de votre scie. Vérifiez que la lame et le bloc-moteur peuvent être placés dans toutes les positions possibles sans rencontrer d'obstacles. Le dispositif de serrage de la pièce peut être installé à droite ou à gauche de la lame. Assurez-vous que le dispositif de serrage ne gêne pas le passage de la lame, ou ne bloque pas le protègelame ou le moteur. Sinon, changez-le de position. Fixez bien le dispositif de serrage de façon à ce que la pièce à usiner soit correctement maintenue entre le dispositif et la butée, le support ou le socle. Il ne doit y avoir aucun espace libre entre la scie et la pièce à usiner. 42 FRANÇAIS

Le dispositif de serrage doit être utilisé uniquement en position verticale. Placez la pièce à usiner sur la table de la scie. Fixez la pièce à usiner contre la butée et la table à l'aide du dispositif de serrage. Toutefois, ne serrez pas trop. Le dispositif de serrage doit simplement maintenir la pièce de bois contre la butée et la table mais ne pas la bloquer. Faites un essai à vide en vous assurant que la scie est débranchée. Une fois les réglages de la scie effectués, baissez le bloc-moteur comme si vous effectuiez une coupe. Vérifiez qu'aucun élément ne gênera la coupe ou ne créera de situations dangereuses. Si besoin, effectuez de nouveaux réglages afin d'effectuer une coupe en toute sécurité. Réalisez la coupe selon les instructions du présent manuel d'utilisation. IMPORTANT Afin d'effectuer une coupe d'onglet précise en toute sécurité, réalisez la coupe puis relâchez la gâchette. Maintenez le bloc-moteur vers le bas et ne changez pas vos mains de position avant que la lame se soit arrêtée de tourner. Relevez ensuite le bloc-moteur puis retirez la pièce à usiner de la table. ENTRETIEN DANGER N'appliquez pas de lubrifiant sur la lame lorsqu'elle est en rotation. AVERTISSEMENT Pour réduire les risques de blessures causées par un démarrage involontaire de l'outil ou les risques de chocs électriques, débranchez le cordon d'alimentation avant d'intervenir sur la scie. ENTRETIEN S'il est endommagé, faites-le remplacer avant d'utiliser à nouveau votre scie. Prenez l'habitude de contrôler régulièrement l'état du protège-lame. Nettoyez-le à l'aide d'un chiffon humide.

N'utilisez pas de solvants pour nettoyer le protègelame. Les solvants peuvent abîmer le plastique. AVERTISSEMENT Lorsque vous nettoyez le protège-lame inférieur, débranchez la scie pour éviter tout démarrage involontaire de l'outil. Après un certain nombre d'utilisations de la scie, la sciure accumulée sous la table et le socle empêche la table de tourner correctement pour effectuer les réglages pour une coupe d'onglet. Veillez à retirer régulièrement la sciure accumulée en soufflant sur les endroits encrassés ou en aspirant la sciure. AVERTISSEMENT Lorsque vous retirez la sciure accumulée, portez des lunettes de protection pour éviter que de la sciure n'entre en contact avec vos yeux. Si vous avez besoin de lubrifier ponctuellement une pièce, suivez les instructions suivantes :

(FIG. 26) La tension de la courroie du moteur a été ajustée en usine. Toutefois, suivez les instructions suivantes si vous devez vérifier la tension de la courroie :

LUBRIFICATION (FIG. 25) ROULEMENTS À BILLES Tous les roulements de cet outil ont été lubrifiés avec une quantité suffisante de lubrifiant à haut indice de lubrification pour toute la durée de vie de l'outil dans des conditions normales d'utilisation. Il n'est donc pas nécessaire de lubrifier ces éléments. Appliquez un lubrifiant pour moteur directement sur les glissières. Les coussinets en feutre intégrés aux glissières permettront de répartir le lubrifiant. Appliquez une huile légère ou une huile légère à pulvériser sur l'arbre pivotant du bloc-moteur (47). Appliquez une huile légère ou une huile légère à pulvériser sur le ressort de torsion intérieur (46). Appliquez une huile légère ou une huile légère à pulvériser sur l'entretoise (44) du protège-lame inférieur, sur la roulette (45) et sur le carter latéral amovible (3).

Retirez les cinq vis maintenant le carter de la courroie à l'aide d'un tournevis cruciforme et retirez le carter. Vérifiez la tension de la courroie en appuyant dessus. Avec une légère pression, la courroie doit s'enfoncer d'environ 25,4 mm. Pour régler la tension de la courroie, suivez les instructions suivantes : - Desserrez sans les retirer les six vis du carter moteur à l'aide d'un tournevis cruciforme. - Pour augmenter la tension de la courroie, tournez la vis de réglage vers la droite. Pour réduire la tension, tournez la vis de réglage vers la gauche. Remarque : une tension excessive de la courroie peut provoquer des pannes de moteur prématurées. - Serrez fermement les six vis du carter moteur. Remettez le carter de la courroie en place. AVERTISSEMENT Pour votre sécurité, votre scie est équipée d'une double isolation. Pour éviter les risques de chocs électriques, d'incendies ou de blessures graves, utilisez uniquement les pièces indiquées dans la liste des accessoires. Remontez toujours votre outil conformément à l'assemblage original pour éviter les risques de chocs électriques.
