BRUGSANVISNING PS 305 DG AEG

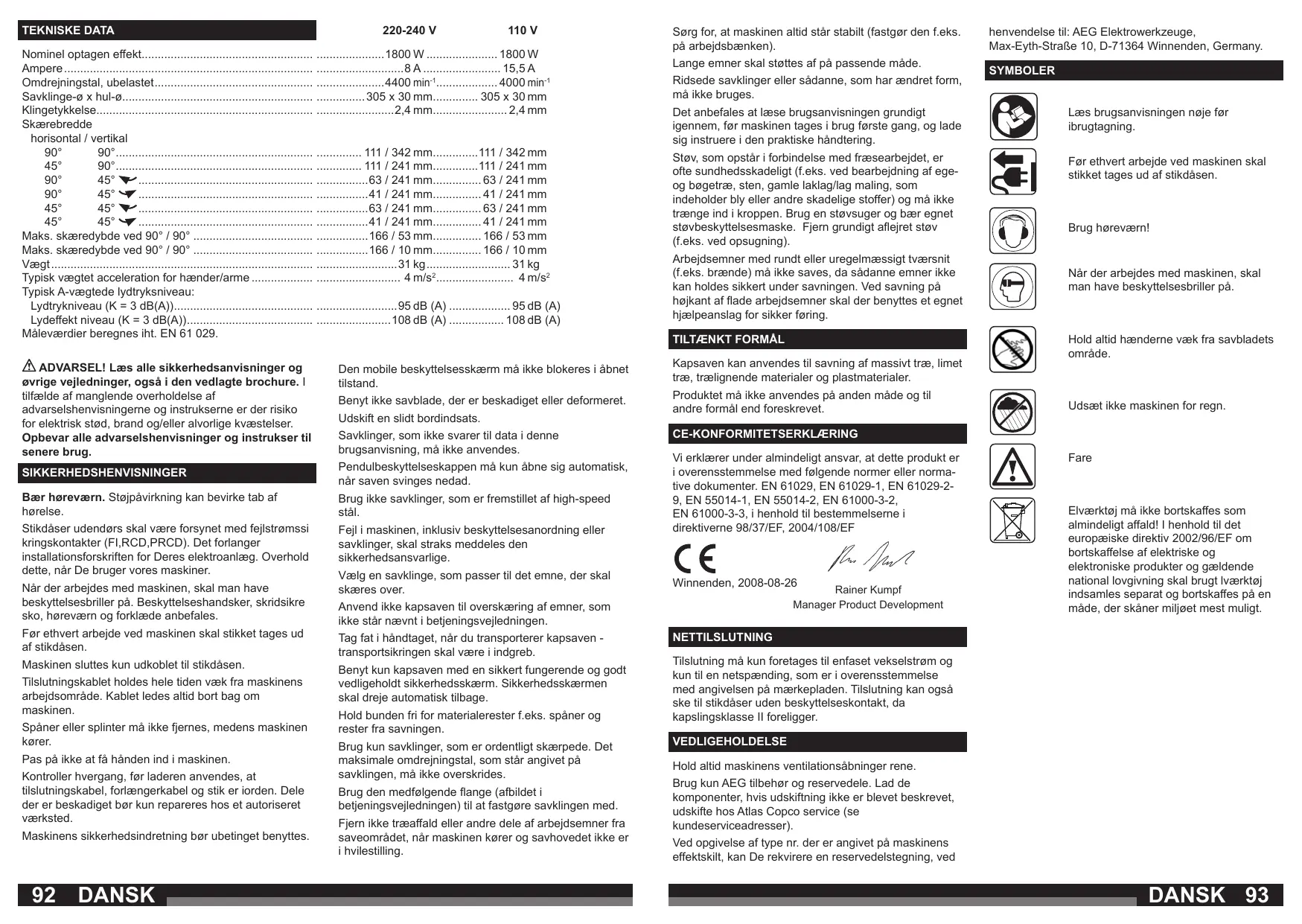

DANSK Lange emner skal støttes af på passende måde. Ridsede savklinger eller sådanne, som har ændret form, må ikke bruges. Vælg en savklinge, som passer til det emne, der skal skæres over. Benyt kun kapsaven med en sikkert fungerende og godt vedligeholdt sikkerhedsskærm. Sikkerhedsskærmen skal dreje automatisk tilbage. Hold bunden fri for materialerester f.eks. spåner og rester fra savningen. Brug kun savklinger, som er ordentligt skærpede. Det maksimale omdrejningstal, som står angivet på savklingen, må ikke overskrides. Brug den medfølgende flange (afbildet i betjeningsvejledningen) til at fastgøre savklingen med. Fjern ikke træaffald eller andre dele af arbejdsemner fra saveområdet, når maskinen kører og savhovedet ikke er i hvilestilling. SYMBOLER Læs brugsanvisningen nøje før ibrugtagning. Støv, som opstår i forbindelse med fræsearbejdet, er ofte sundhedsskadeligt (f.eks. ved bearbejdning af egeog bøgetræ, sten, gamle laklag/lag maling, som indeholder bly eller andre skadelige stoffer) og må ikke trænge ind i kroppen. Brug en støvsuger og bær egnet støvbeskyttelsesmaske. Fjern grundigt aflejret støv (f.eks. ved opsugning). Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Arbejdsemner med rundt eller uregelmæssigt tværsnit (f.eks. brænde) må ikke saves, da sådanne emner ikke kan holdes sikkert under savningen. Ved savning på højkant af flade arbejdsemner skal der benyttes et egnet hjælpeanslag for sikker føring. Kapsaven kan anvendes til savning af massivt træ, limet træ, trælignende materialer og plastmaterialer. Produktet må ikke anvendes på anden måde og til andre formål end foreskrevet. Brug høreværn! Når der arbejdes med maskinen, skal man have beskyttelsesbriller på. Hold altid hænderne væk fra savbladets område. Udsæt ikke maskinen for regn. CE-KONFORMITETSERKLÆRING Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende normer eller normative dokumenter. EN 61029, EN 61029-1, EN 61029-29, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, i henhold til bestemmelserne i direktiverne 98/37/EF, 2004/108/EF Winnenden, 2008-08-26 Rainer Kumpf Manager Product Development Anvend ikke kapsaven til overskæring af emner, som ikke står nævnt i betjeningsvejledningen. Tag fat i håndtaget, når du transporterer kapsaven transportsikringen skal være i indgreb. henvendelse til: AEG Elektrowerkzeuge, Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany. Det anbefales at læse brugsanvisningen grundigt igennem, før maskinen tages i brug første gang, og lade sig instruere i den praktiske håndtering.

SIKKERHEDSHENVISNINGER Når der arbejdes med maskinen, skal man have beskyttelsesbriller på. Beskyttelseshandsker, skridsikre sko, høreværn og forklæde anbefales. Sørg for, at maskinen altid står stabilt (fastgør den f.eks. på arbejdsbænken). Fare Elværktøj må ikke bortskaffes som almindeligt affald! I henhold til det europæiske direktiv 2002/96/EF om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt lværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt. NETTILSLUTNING Tilslutning må kun foretages til enfaset vekselstrøm og kun til en netspænding, som er i overensstemmelse med angivelsen på mærkepladen. Tilslutning kan også ske til stikdåser uden beskyttelseskontakt, da kapslingsklasse II foreligger. VEDLIGEHOLDELSE Hold altid maskinens ventilationsåbninger rene. Brug kun AEG tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser). Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved DANSK 93 45° 45° 63,5 (venstre) 41,25 (højre) 241,3 mm 41,25 mm (højre) 0°BESKRIVELSE 45° 63,5 mm (venstre) 342,9 mm 41,25 mm (højre)

1. Øverste klingeskærm

BESKRIVELSE Nederste klingeskærm

Skrue i løs sideskærm klingeskærm

Bordsideskærm i løs sideskærm

Mærke til gentagne snit glideanslag

17. Kombinationsnøgle

Knast for dybdeindstilling og låsning af motorblok

Låseanordning for nederste klingeskærm for dybdeindstilling og låsning af motorblok

Stift til forhåndsindstillet hældningsvinkel for nederste klingeskærm

Emnespændeanordning til forhåndsindstillet hældningsvinkel

Hældningsviser transporthåndtag

26. Emnespændeanordning

Spændeanordningsbolt

38. Skrue uden hoved

"L" formet 6,35 mm sekskantkombinationsnøgle STANDARDTILBEHØR Emnespændeanordning Støvpose "L" formet 6,35 mm sekskantkombinationsnøgle Brugervejledning Emnespændeanordning Støvposering Støvpose Støvposeknærør Brugervejledning Støvposering UDPAKNING Støvposeknærør ADVARSEL Hvis der mangler dele eller er beskadiget noget, må savens stik ikke sættes i stikkontakten, før den eller de pågældende dele er anskaffet eller repareret. For at forebygge elektrisk stød må der kun anvendes originale reservedele ved udskiftning på dobbeltisolerede værktøjer. ADVARSEL UDPAKNING For at forebygge personskader på grund af utilsigtet igangsætning og elektrisk stød må stikket ADVARSEL ikke sidde i stikkontakten, mens maskinen pakkes For at monteres. forebygge personskader grund ud og Fødeledningen skalpå være trukket utilsigtet igangsætning og elektrisk stød må stikket ud af stikkontakten under indgreb på saven. ikke sidde i stikkontakten, mens maskinen pakkes Geringssaven leveres samlet i én karton.skal være trukket ud og monteres. Fødeledningen ud af stikkontakten under indgreb på saven. ADVARSEL Geringssaven samlet i énden karton. Savenleveres er tung, selv om er lille. Tilkald hjælp til at løfte saven for at undgå rygskader. ADVARSEL Saven er tung, selv tages om denud er lille. Tilkald hjælp Inden geringssaven af emballagen, til at løfte saven for at undgå rygskader. strammes forskydningsspærreanordningen for at forhindre saven i pludselige bevægelser. Inden geringssaven ud af og emballagen, Tag geringssaven ud aftages emballagen, løft den op i strammes forskydningsspærreanordningen for at transporthåndtaget. forhindre saven i pludselige bevægelser. Sæt saven på et stabilt underlag, og undersøg den Tag geringssaven ud af emballagen, og løft den op i omhyggeligt. transporthåndtaget. Sæt saven på et stabilt underlag, og undersøg den omhyggeligt.

ADVARSEL Brug udelukkende ø350 mm klinger for at formindske risikoen for at komme til skade på grund af udslyngede emner eller klingestykker.

Sæt en ny ø305 mm savklinge på. Vær opmærksom på, om pilen, som viser omdrejningsretningen på klingen, nu også passer med pilen med højredrejning på den øverste klingeskærm. Kontroller, at klingens tænder peger nedad foran på saven. Sæt den yderste klingeflange, akselskiven og akselskruen på. Drej kombinationsnøglen eller 12,7 mm nøglen mod venstre for at spænde klingen fast. Stram akselskruen moderat, ikke for meget. Sænk den nederste klingeskærm, til slidserne i den løse sideskærm hviler på stopskruen. Spænd stopskruen fast ved hjælp af stjernekombinationsnøglen. FARE Brug aldrig saven, hvis den løse sideskærm ikke er monteret rigtigt. Skærmen forhindrer akselskruen i at falde af, hvis den går løs af sig selv, så den roterende klinge ikke springer af.

Se efter, at aksellåsen er udløst, så klingen kan dreje frit. ADVARSEL For ikke at komme til skade på grund af utilsigtet igangsætning skal savens stik trækkes ud af stikkontakten, inden savklingen afmonteres eller monteres. Bemærk: Aksellåsen kan blive beskadiget ved forkert anvendelse. Hvis aksellåseanordningen ikke kan holde saven, føres klingen ned over et stykke affaldstræ placeret op mod anslaget. Denne metode kan anvendes som alternativ låsning. Træk stikket ud af stikkontakten. Løft savehovedet op. Drej den nederste klingeskærm (2) med hånden. Slæk den løse sideskærms (4) stopskrue ved hjælp af en stjernekombinationsnøgle, men uden at tage den ud. Løft den nederste klingeskærm op, og vip den bagud for at få adgang til akselskruen (27). Anvend en 6,35 mm sekskantkombinationsnøgle eller en 12,7 mm stjernenøgle til at løsne akselskruen. ADVARSEL Se efter, om klingeflangerne er rene og monteret rigtigt. Efter den nye klingen er monteret, sikres at klingen går ned i spalten i bordet, når den er indstillet til 0° og 45°. Før klingen ned i bordspalten, og kontroller, at den ikke rammer bundpladen eller bordet. Hvis klingen rører ved bordet, kontaktes et autoriseret Ryobi serviceværksted. Bemærk: Akselskruen (27) har venstregevind. Derved undgås, at akselskruen pludselig går løs under normal drift. Hvis klingen er i berøring med bordets indsatsplader, henvises til afsnittet "Opretning" for indstilling af klingens spillerum ved neddykning. Tag akselskruen, akselskiven (31), den yderste klingeflange (30) og klingen af. Bemærk: Vær opmærksom på de afmonterede deles indbyrdes stilling og monteringsretning (se Fig. 2). Fjern savsmuldsansamlinger på klingeflangerne, før den nye klinge monteres. PAS PÅ Brug handsker ved montering eller afmontering af savklinger for ikke at få snitsår fra de skarpe savtænder.

ANVENDELSE AF EMNESPÆNDEANORDNING

(FIG. 3) Emnespændeanordningen (23) anvendes til at holde arbejdsstykket fast i den rigtige savestilling. Spændeanordningen kan monteres i højre eller venstre side af geringssaven. Inden saven sættes i gang, sikres at emnespændeanordningen ikke sidder i vejen for klingens gennemløb i emnet.

Spændeanordningens (32) aksel sættes ud for hullet i savens bundplade, og akslen skubbes ind. "L" formet 6,35 mm sekskantkombinationsnøgle Emnespændeanordning Støvpose Brugervejledning Støvposering Støvposeknærør UDPAKNING 94 ADVARSEL DANSK DANSK

OPRETNING ADVARSEL For at undgå personskader på grund af utilsigtet igangsætning eller elektrisk stød skal stikket trækkes ud af stikkontakten inden indgreb på saven. For at indstille og rette radialgeringssavens dele rigtigt ind er det nødvendigt at kende de fire grundindstillinger.

Geringslåsegrebet og drejeknappen for geringsforhåndsindstilling (Fig 4) anvendes til at ændre klingens geringsindstillinger: - Træk geringslåsegrebet op (15). - Drej forhåndsindstillingsknappen (34) nedad for at skifte fra den aktuelle forhåndsindstilling til den næste forhåndsindstillede vinkel. - Drej forhåndsindstillingsknappen hele vejen ned for at se alle geringsforhåndsindstillingerne. - Drej bordet (6) til den ønskede geringsstilling, og spænd geringslåsegrebet. Hældningslåseanordningen og stiften til forhåndsindstillede hældningsvinkler anvendes til at ændre klingens hældning (Fig. 6): - Træk hældningslåseanordningen fremad. Skub forhåndsindstillingsstiften nedad. Derefter kan klingen vippes, og de forhåndsindstillede hældningsvinkler gennemløbes. - Skub stiften opad for at sætte den på en forhåndsindstillet hældningsvinkel. - Lås hældningslåseanordningen, inden saven sættes i gang. Knasten til dybdeindstilling og låsning af motorblokken (Fig. 7 & 8) anvendes til at justere klingen: - Drej dybdeindstillingsknasten (17) mod højre, mens der trykkes let på håndtaget, og løft klingen op. Bemærk: det er ikke nødvendigt at løsne låseanordningen for savedybde (35). - Dybdeindstillingsknastens rodflade skal vende opad. Bemærk: Motorblokken skal kun holdes i bundstilling, når værktøjet skal transporteres eller pakkes væk. Der må aldrig udføres savearbejder med motorblokken låst i bundstilling. - Klingen låses i bundstilling på følgende måde: - Drej dybdeindstillingsknasten mod højre, og før klingen ned mod bordet. - Stiften i den øverste klingeskærm skal kunne gå ind i knasthullet. Forskydningsstopknap - Drej forskydningsstopknappen mod venstre for at løsne den og mod højre for at stramme den. Når forskydningsstopknappen løsnes, kan motorblokken forskydes fremad og bagud. Når knappen strammes, låses motorblokken.

SPILLERUM VED NEDDYKNING (FIG. 9) Klingens spillerum ved neddykning skal indstilles således, at de to indsatsplader ikke befinder sig i klingens akse, når klingen rettes op. Indsatspladerne sættes på plads igen, når klingen er rettet op.

Slæk de tre skruer i den ene indsatsplade. Skub indsatspladen så langt væk fra klingen som muligt. Stram de tre skruer. Gentag de tre trin for den anden indsatsplade.

Sæt motorblokken på forhåndsindstillingerne for 0° gering og hældning, og lås motorblokken i bundstilling. Se efter, om klingen er nogenlunde centreret mellem de to indsatsplader. Kontroller også, at der er spillerum mellem højre skinne (36) og svingarmen (37). Hvis der skal justeres, løsnes låsekontramøtrikkerne på de fire skruer uden hoved (38) som vist på figur 11. Slæk de to øverste skruer uden hoved. Stram eller slæk de to nederste skruer uden hoved, så klingen sidder centreret mellem de to indsatsplader. Stram de to nederste kontramøtrikker. For at få mindre spillerum mellem skinnerne (11) strammes de to øverste skruer uden hoved lidt efter lidt, samtidig med at motorblokken skubbes frem og tilbage. Stram de to øverste kontramøtrikker.

Sæt klingen på forhåndsindstilling 0° gering, og spænd geringslåsegrebet. Lås motorblokken i bundstilling for at kontrollere, om klingen sidder vinkelret på anslaget. Anbring en målevinkel op mod anslaget og langs klingen som vist på figur 12. Sæt vinklen rigtigt, så den ikke rører ved savtænderne, for at få en nøjagtig vinkelopretning. Klingefladen skal være i berøring med vinklen i hele længden. Slæk stjerneskruen i geringsskalaviseren (8). Sæt viseren på forhåndsindstilling 0°, og stram skruen igen.

Sæt saven på forhåndsindstilling 0° hældning, og se efter, om hældningslåseanordningen er løsnet. Sænk klingen, og sæt motorblokken i bundstilling. Brug en målevinkel til at kontrollere, om klingen sidder vinkelret på bordet. Hvis klingen ikke er i berøring med vinklen over hele længden, justeres på følgende måde: a. Løft hældningslåseanordningen op. b. Slæk de to hulskruer i hældningsskalaen. c. Tag fat i den øverste klingeskærm, og forskyd motorblokken mod venstre eller mod højre, til klingen er i berøring ved vinklen over hele længden. b. Stram de to hulskruer for at spænde hældningsskalaen fast.

Slæk stjerneskruen i hældningsskalaviseren (8). Sæt viseren på forhåndsindstilling 0°, og stram skruen igen. Slæk de tre skruer i den ene indsatsplade. Skub indsatspladen mod klingen, til der er mindst muligt spillerum mellem pladen og klingen (pladen må ikke røre klingen). Stram de tre skruer. Gentag de tre trin for den anden indsatsplade.

INDSTILLING AF GERINGSLÅSEGREB

Når klingen sidder i en geringsstilling, som ikke er forhåndsindstillet (dvs. i anden vinkel end 0°, 15°, 22,5°, 31,6°, 45° og 60°), og geringslåsegrebet er spændt, er man sikker på, at geringsvinklen er låst fast. Det skal så være meget svært at dreje bordet (klingen). Bordet kan dog stadig presses, men det må ikke kunne drejes med moderat kraft. Følg nedenstående anvisninger for at kontrollere, om geringslåsegrebet fungerer korrekt:

Hvis klingen er i berøring med vinklen over hele længden, er der ikke behov for opretning. Hvis klingen ikke sidder vinkelret på anslaget, skal den rettes op på følgende måde: - Fjern de ekstra glideanslag, efter holdeskruerne er løsnet. Skub anslagene mod klingen, løft savehovedet op, og fjern anslagene. - Slæk anslagets låsebolte. - Anbring en målevinkel op mod klingen, og indstil anslaget vinkelret på klingen. - Stram anslagets låsebolte. - Sæt de ekstra glideanslag på plads, og spænd anslagenes skruer fast.

Slæk geringslåsegrebet, og sæt klingen i en ikke forhåndsindstillet vinkel. Spænd geringslåsegrebet. Prøv at dreje bordet. Hvis bordet let kan drejes: - Slæk geringslåsegrebet. Find låseskruen, som sidder under geringslåsegrebet. - Stram låseskruen med en 4 mm sekskantnøgle. - Spænd geringslåsegrebet, og forsøg igen at dreje bordet. Indstil igen om nødvendigt.

INDSTILLING AF HÆLDNINGSLÅSEGREB

Når klingen sidder i en hældningsstilling, som ikke er forhåndsindstillet (dvs. i anden vinkel end 0°, 22,5°, 33,875° og 45°), og hældningslåseanordningen er spændt, er man sikker på, at hældningsvinklen er låst. Det skal så være meget svært at vippe klingen. Klingen kan dog stadig presses, men den må ikke kunne vippes med moderat kraft. Hvis klingen er let at vippe:

Slæk hældningslåseanordningen. Find de to 12 mm låsekontramøtrikker (41), som sidder bag på hældningslåseanordningen. Slæk den øverste kontramøtrik. For at stramme hældningslåseanordningen drejes den nederste kontramøtrik mod højre. For at løsne den drejes mod venstre. DANSK 97 OPRETNING

Spænd hældningslåseanordningen fast, og prøv igen at vippe klingen. Indstil igen om nødvendigt. Bemærk: Når hældningslåseanordningen er løsnet, skal den kunne dreje frit. Hvis hældningslåseanordningen knirker, skal den slækkes lidt. INDSTILLING AF HÆLDNINGSLÅSNING (FIG. 5) Prøv, om geringssaven er let at vippe, når hældningslåseanordningen er gjort fri, for at sætte klingen på skrå. Bemærk: skruen skal stikke mindst en gænge ud af den sekskantede låsemøtrik (42). Hvis saven er svær at vippe, eller hvis der er for meget slør ved drejebolten, indstilles på følgende måde:

Slæk hældningslåseanordningen. Drej den sekskantede låsemøtrik med en 19 mm topnøgle. Afprøv hældningsbevægelsen igen, og indstil yderligere om nødvendigt. MONTERING AF GERINGSSAVEN (FIG. 18) ADVARSEL Følg nedenstående anvisninger for at formindske risikoen for at komme til skade på grund af uventede bevægelser fra saven:

Træk stikket ud af stikkontakten, før saven flyttes. Spænd geringslåsegrebet og hældningslåseanordningen. Lås motorblokken i bundstilling. Hold værktøjet ind mod kroppen, når det løftes op, for at undgå rygskader. Bøj ned i knæene, og løft værktøjet, så det er benene der bærer vægten og ikke ryggen. Løft saven med hænderne placeret de dertil indrettede steder under bundpladen, ved hjælp af transporthåndtaget eller håndtagene foran på bundpladen. Bær aldrig geringssaven i ledningen eller med hænderne på start-stopknappen på plastichåndtaget. Ellers kan ledningens isolering og forbindelser blive ødelagt, med deraf følgende fare for elektrisk stød eller brand. Anbring saven, således at ingen kan stå bag den. Udslyngede stumper fra klingens gennemløb kan forårsage alvorlige personskader. Anbring geringssaven på et plant stabilt underlag, der er tilstrækkelig stort til, at arbejdsstykket kan håndteres og fastholdes forsvarligt.

Savebordet skal være vandret, og saven må ikke rokke. Spænd saven fast til underlaget med bolte eller skruetvinger.

Anbring saven det ønskede sted på et arbejdsbord eller et andet anbefalet underlag. Bundpladen har otte huller til fastspænding af geringssaven. De fire små huller (A) anvendes til fastspænding med små skruer, og de fire store huller (B) anvendes til fastspænding med store skruer. Hvis saven altid skal bruges samme sted, skrues den fast i arbejdsbordet.

Bemærk: Når saven er monteret på en stor plan flade, har den en højde på 114,3 mm.

STEDER Saven monteres på en 19 mm krydsfinerplade ved hjælp af de fire huller til 6,35 mm skruer (1/4") eller de fire huller til små skruer. Pladen kan derefter spændes fast, så den ikke vipper. Samtidig undgås unødigt slid af saven, når den skal håndteres og monteres forskellige steder. ANVENDELSE ARBEJDSBORD

Saven monteres på arbejdsbordet på samme måde som ved krydsfinerpladen. Der skal være tilstrækkelig fri plads til arbejdsstykket på savens højre og venstre side.

SÆRLIGE SIKKERHEDSREGLER FOR

GRUNDSNIT SE ALTID SAVEN EFTER, INDEN DEN TAGES I BRUG. AFBRYD GERINGSSAVENS STIKFORBINDELSE. Træk stikket ud af stikkontakten, inden savens indstillinger ændres, klingen skiftes eller dele spændes fast, for at formindske faren for at komme til skade på grund af utilsigtet igangsætning. Se efter, om pilen for omdrejningsretning på klingeskærmen passer med pilen for omdrejningsretning på klingen. Kontroller, at klingens tænder peger nedad foran på saven. Se klingeskruen og den løse sideskærm efter for at kunne arbejde sikkert.

de bevægelige dele er rettet rigtigt ind, de elektriske ledninger er i god stand, de bevægelige dele er fastgjort forsvarligt,

Brug udelukkende det anbefalede tilbehør. Det kan være farligt at bruge uegnet tilbehør. Anvend en ø305 mm savklinge, som egner sig til det forarbejdede materiale. Kontroller, at klingen er skarp, fri for skader og rettet rigtigt op. Se efter, at stikket er trukket ud af stikkontakten, og sænk motor-klingeblokken helt. Drej klingen rundt med hånden for at kontrollere, at den ikke møder forhindringer under rotationen. Vip motorblokken 45°, og kontroller igen, at klingen kan dreje frit. Hvis klingen støder på et eller andet element, skal den indstilles efter anvisningerne i afsnittet "Opretning". Hold klinge- og akselflangerne rene. Se efter, om flangeansatserne vender mod klingen. Afprøv med den medleverede 6,35 mm sekskantkombinationsnøgle, om akselskruen (venstregevind) er spændt ordentligt. Kontroller, at alle spænde- eller låseanordninger er strammet godt, og at der ikke er for meget spillerum eller slør ved nogen dele. Sørg for at holde arbejdsstedet rent og ryddeligt. Rodede overfyldte arbejdssteder eller arbejdsborde er kilde til uheld og ulykker. Pas på, gulvet ikke er glat. Brug aldrig saven i nærheden af brændbare væsker, dampe eller gasser for at undgå fare for forbrændinger eller brand. BESKYT ØJNE, HÆNDER, ANSIGT OG ØRER

ingen dele ikke udviser brud, saven ikke rokker efter montering, den nederste klingeskærm armens tilbagetræksfjeder fungerer efter hensigten: skub armen helt ned, og lad den gå op igen, til den stopper af sig selv. Undersøg, om den nederste klingeskærm nu også sidder rigtigt på plads. Ellers henvises til anvisningerne i afsnittet "Fejlfinding og afhjælpning". glidedelene glider let og ikke i stød. Undersøg alle øvrige forhold, som kan have indflydelse på geringssavens funktion. Stands saven, og træk stikket ud af stikkontakten, hvis der mangler dele i geringssaven, hvis de er skæve eller beskadiget på nogen måde, eller hvis de elektriske komponenter ikke virker. Beskadigede, manglende eller slidte dele skal erstattes, inden saven bruges igen. Se altid efter, om klingeskærmene sidder på plads, er i god driftssikker stand og monteret rigtigt. Vedligehold værktøjet omhyggeligt. Hold altid geringssaven ren, så den kan arbejde effektivt og bruges med fuld sikkerhed. Smør delene efter anvisningerne. Smør ikke klingen, mens den drejer rundt. Tag spændnøglerne ud, inden værktøjet sættes i gang.

Lær at bruge geringssaven rigtigt. Læs denne brugervejledning og mærkaterne på værktøjet, og vær sikker på at have forstået anvisningerne. Vær opmærksom på værktøjets anvendelsesområder og begrænsninger samt særlige risici i forbindelse med dette apparat. Vent med at montere tilbehør eller udføre indstillinger på geringssaven, til delene er holdt op med at dreje rundt, for ikke at komme til skade. Se efter, om start-stopknappen nu også er i "stop" stilling, inden stikket sættes i stikkontakten, for at formindske risikoen for utilsigtet igangsætning. Forbered arbejdet omhyggeligt. Anvend det rigtige værktøj. Pres ikke værktøjet eller tilbehøret til at udføre opgaver, det ikke er beregnet til. Lad være med at bruge denne sav, hvis arbejdsstykket ikke kan fastholdes forsvarligt. PAS PÅ Geringssaven har forskydningsfunktioner og er ikke konstrueret til metalsavning. Brug kun geringssaven til at save træ og lignende produkter. Andre materialer kan få klingen til at knække eller vride sig, forårsage brand eller andre ulykker.

Se arbejdsstykket efter. Kontroller, at den del af emnet, der skal saves i, ikke indeholder søm o.l. Tilrettelæg savningen således, at emnet ikke slynges ud, hvis det bliver vredet mod klingen eller revet ud af hænderne. Planlæg, hvordan snittet skal lægges. Arbejdsgangen omfatter altid følgende trin:

se efter, at klingen ikke drejer rundt, løft klingen op, skub saven hen over arbejdsstykkets forkant, inden savningen påbegyndes, DANSK 99

forskyd den nederste klingeskærms (19) låseanordning for at gøre skærmen fri, tryk klingen ned mod arbejdsstykkets overside og derefter mod savens bagende for at udføre snittet. FARE Træk ALDRIG saven fremad for at lave et snit. Klingen kan pludselig bevæge sig op på emnets overside og vende mod brugeren.

Planlæg hvordan arbejdsstykket skal holdes og føres fra start til afslutning.

DE MEST ALMINDELIGE SNIT

Med radialgeringssaven kan der udføres to typer snit:

radialt snit: - Slæk forskydningsstopknappen, træk savehovedet fremad, før klingen ned i arbejdsstykket, og skub savehovedet bagud for at afslutte snittet. - Det radiale snit anvendes til brede emner.

enkelt snit (Fig. 21): - Slæk forskydningsstopknappen, og sænk klingen for at save arbejdsstykket. - Det enkle snit anvendes til smalle emner. ADVARSEL Saven er for bekvemmelighedens og sikkerhedens skyld udstyret med en klingebremse. Bremsen er ikke en sikkerhedsanordning. Den må ikke betragtes som erstatning for savens klingeskærm. Hvis klingen ikke stopper efter 6 sekunder, trækkes stikket ud af stikkontakten, og anvisningerne om klingebremsen i afsnittet "Fejlfinding og afhjælpning" følges, inden saven tages i brug igen. FARE Sæt aldrig klingen ned foran emnet for at save det, mens klingen skubbes fremad. Klingens bagerste del, som går opad, kan rive emnet ud af hænderne. Følg nedenstående anvisninger for at save arbejdsstykker med max. 342,9 mm bredde og max. 88,9 mm tykkelse. 100 DANSK Anbring træemnet op mod anslaget, og spænd det eventuelt fast med en spændeanordning. Slæk forskydningsstopknappen. Hold i håndtaget, og sæt saven således, at akslen (klingens midte) befinder sig over arbejdsstykkets forkant. Start saven, og lad klingen komme op på fuld hastighed. Tryk på håndtaget for at sænke motorblokken, og udfør snittet langs arbejdsstykkets profil. Skub forsigtigt savhåndtaget mod anslaget for at afslutte snittet. Løft motorblokken op efter hvert snit. Stands motoren, og vent til klingen er holdt op med at dreje rundt, inden hænderne flyttes. Skub savehovedet så langt bagud som muligt. Stram forskydningsstopknappen. Læg arbejdsstykket på bordet op mod anslaget, og fasthold det om nødvendigt med en spændeanordning. Start saven, sænk savehovedet, og før klingen ned i arbejdsstykket. Stands saven, når snittet er afsluttet, og vent til klingen er holdt op med at dreje rundt, inden savehovedet løftes op.

Sæt aldrig hænderne i nærheden af saveområdet. Hold hænderne mindst 100 mm fra klingebanen. Tryk emnet godt op mod anslaget for at forhindre det i at bevæge sig mod savklingen. Brug venstre hånd til at holde et arbejdsstykke placeret til venstre for klingen og højre hånd til at holde et arbejdsstykke placeret til højre for klingen. Inden savningen påbegyndes, afprøves forløbet "ubelastet" uden elektrisk strøm. Man kan således se, hvor og hvordan savklingen løber. Lad hænderne bliver i stillingen, indtil startstopknappen er sluppet, og klingen står helt stille. ADVARSEL Forsøg ikke at save små emner. De kan nemlig ikke fastholdes forsvarligt. Hold altid hænderne i sikker afstand fra klingen.

(FIG. 24) GERINGSSKÆRING (FIG. 21) Når der skal skæres gering, sættes saven i den ønskede vinkel. Hold i håndtaget for at forskyde motorblokken til den ønskede vinkel. Geringsskalaen har nogle forhåndsindstillinger til forskellige savevinkler (i grader) eller loftsprofillister. ADVARSEL Pas på, emnet ikke bliver slynget ud. Følg nedenstående anvisninger for at forhindre emnet i at vride sig mod klingen:

Bemærk: Husk at løsne geringslåsegrebet, inden geringsvinklen ændres.

Når der skal saves på skrå, vippes klingen til den ønskede hældningsvinkel. Stå til venstre for håndtaget for at udføre snittet. EKSTRA GLIDEANSLAG Når klingen sættes på skrå mod venstre, skal det bagerste anslag flyttes til en anden stilling. Slæk anslagets låseanordning, og skub det mod venstre eller højre alt efter klingens hældningsretning. Anbring anslaget så tæt ved klingeskærmen som muligt for at kunne fastholde emnet bedst muligt. Spænd låseanordningen, og afprøv forløbet "ubelastet" uden elektrisk strøm. Man kan således kontrollere afstanden mellem anslaget og klingeskærmen. Til visse dobbelte komplicerede geringsskæringer kan det være nødvendigt at fjerne det ekstra glideanslag, så det ikke sidder i vejen under savningen. Når snittet er afsluttet, skal det ekstra glideanslag sættes på plads igen eller forskydes.

Med geringsskalaen kan saven indstilles hurtigt og præcist med 1/2° nøjagtighed (Fig. 16).

Når der skal skæres dobbelt gering, vælges den ønskede hældnings- og geringsvinkel. SAVNING AF KRUMME TRÆEMNER (FIG. 23) Inden emnet saves, kontrolleres, om det har slået sig. Hvis emnet har slået sig, skal det lægges med den udadhvælvede side op mod anslaget som vist på figur 23. Emnet må ikke saves, hvis det ikke ligger rigtigt, eller hvis de ekstra glideanslags holder ikke er monteret. Ellers risikerer emnet at klemme klingen. Emnet kan pludselig springe tilbage eller flytte sig, så hånden rammer klingen.

Fasthold altid emnet enten med hånden eller med en spændeanordning på saven. Fasthold kun emnet på den ene side af klingen. Klingen kan slynge et afsavet emne ud, hvis arbejdsstykket fastspændes på begge sider af klingen. Læs og overhold anvisningerne i denne brugervejledning. Denne sav er konstrueret til at gøre savearbejdet lettere. Læs alle anvisningerne, inden saven tages i brug, og vær sikker på at have forstået dem. Afprøv altid forløbet ubelastet uden elektrisk strøm, dvs. med stikforbindelsen afbrudt, inden snittet udføres. Indstil og juster saven først. Undersøg om klingen og motorblokken kan sættes i alle mulige stillinger uden at møde forhindringer. Emnespændeanordningen kan monteres til højre eller til venstre for klingen. Sørg for, at spændeanordningen ikke sidder i vejen for klingens gennemløb eller spærrer for klingeskærmen eller motoren. Ellers flyttes den til en anden position. Stram spændeanordningen godt, så emnet er forsvarligt fastholdt mellem anordningen og anslaget, holderen eller bundpladen. Der må ikke være noget mellemrum mellem saven og arbejdsstykket. Spændeanordningen må kun anvendes i lodret stilling. Anbring arbejdsstykket på savebordet. Spænd arbejdsstykket fast mod anslaget og bordet ved hjælp af spændeanordningen. Men lad være med at spænde det for hårdt. Spændeanordningen skal blot holde emnet mod anslaget og bordet, ikke låse det fast. Afprøv forløbet ubelastet uden elektrisk strøm. Når saven er indstillet, sænkes motorblokken, som om snittet skulle udføres. Se efter, at der ikke sidder noget i vejen for snittet, og at der ikke kan opstå farlige situationer. Eventuelt indstilles og justeres igen for at kunne save med fuld sikkerhed. Udfør snittet efter anvisningerne i denne brugervejledning. VIGTIGT For at save nøjagtig gering på betryggende måde udføres snittet, hvorefter start-stopknappen slippes. Hold motorblokken i bund og hænderne i samme stilling, indtil klingen er holdt op med at dreje rundt. Løft derefter motorblokken op, og fjern arbejdsstykket fra bordet. DANSK 101 VEDLIGEHOLDELSE FARE Smør ikke klingen, mens den drejer rundt. ADVARSEL For at undgå personskader på grund af utilsigtet igangsætning eller elektrisk stød skal stikket trækkes ud af stikkontakten inden indgreb på saven. ADVARSEL Saven har dobbelt isolering af hensyn til brugerens sikkerhed. For at undgå fare for elektrisk stød, brand eller alvorlige personskader må der kun anvendes de i tilbehørslisten anførte dele. Værktøjet skal altid samles igen som oprindeligt for at forebygge elektrisk stød.

NEDERSTE KLINGESKÆRM

Brug aldrig saven, hvis den nederste klingeskærm ikke er monteret. Den nederste klingeskærm er en sikkerhedsanordning. Hvis den er beskadiget, skal den skiftes, inden saven bruges igen. Gør det til en vane at se klingeskærmen efter med jævne mellemrum. Rens den med en fugtig klud. PAS PÅ Brug ikke opløsningsmidler til at rense klingeskærmen. Opløsningsmidler kan ødelægge plasticmaterialet. SMØRING (FIG. 25) KUGLELEJER Alle lejerne i dette værktøj er smurt med en tilstrækkelig mængde smøremiddel med høj smørevirkning til hele værktøjets levetid under normale anvendelsesforhold. De kræver derfor ikke yderligere smøring. Følg nedenstående anvisninger, hvis en af savens dele skal smøres af og til:

MOTORREMMENS SPÆNDING (FIG. 26) Motorremmens spænding er justeret på fabrikken. Remmens spænding kan dog om nødvendigt kontrolleres på følgende måde:

ADVARSEL Træk stikket ud af stikkontakten, inden den nederste klingeskærm renses, for at undgå utilsigtet igangsætning. Når saven har været brugt nogle gange, kan savsmuldsansamlinger under bordet og bundpladen forhindre bordet i at dreje rundt ved indstilling til geringsskæring. Husk at fjerne savsmuldsansamlingerne jævnligt, de kan enten blæses eller suges væk. Smør skinnerne direkte med motorolie. Filtpuderne i skinnerne fordeler smøremidlet. Smør motorblokkens drejeaksel (47) med tynd olie eller tynd sprayolie. Smør den indvendige spændfjeder (46) med tynd olie eller tynd sprayolie. Smør den nederste klingeskærms mellemstykke (44), hjulet (45) og den løse sideskærm (3) med tynd olie eller tynd sprayolie.

1. Oppstillingen er ikke korrekt

1. Det er klaring ved akseltappen

3. Akseltappens eller

1. Oppstillingen er ikke korrekt

1. Ta kontakt med et godkjent

så du ikke får spon i øynene. med bordet Ryobi serviceverksted på riktig plass igjen etter vedlikeholdet Sagevinkelen ikke nøyaktig

1. Oppstillingen er ikke korrekt

3. Det er slark i sagbladet

3. Det er slark i sagbladet
