MANUAL DE UTILIZARE SB 2E 1100 RV AEG
Instrucțiuni de folosire originale
Nu acționați niciodată întrerupătorul motorului în timp ce mașina este în funcțiune. Folosiți întrerupătorul numai când mașina este oprită.

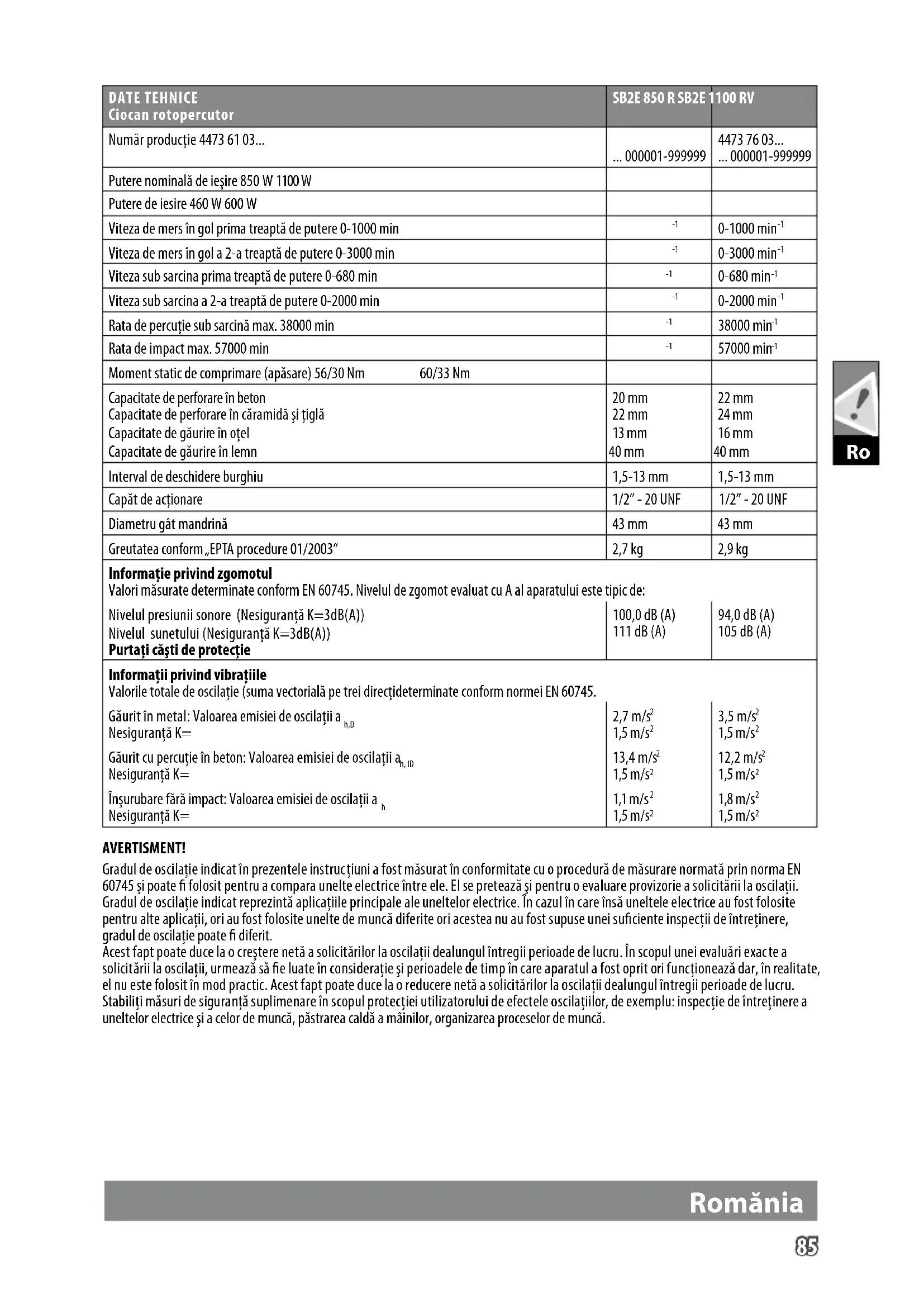

| DATE TEHNICECiocan rotopercutor | SB2E 850 R SB2E 1100 RV | |
| Număr producție 4473 61 03... | ... 000001-999999 | 4473 76 03... ... 000001-999999 |
| Putere nominală de ieșire 850 W 1100 W | ||
| Putere de iesire 460 W 600 W | ||
| Viteza de mers în gol prima treaptă de putere 0-1000 min | -1 | 0-1000 min^-1 |
| Viteza de mers în gol a 2-a treaptă de putere 0-3000 min | -1 | 0-3000 min^-1 |
| Viteza sub sarcina prima treaptă de putere 0-680 min | -1 | 0-680 min^-1 |
| Viteza sub sarcina a 2-a treaptă de putere 0-2000 min | -1 | 0-2000 min^-1 |
| Rata de percuție sub sarcină max. 38000 min | -1 | 38000 min^-1 |
| Rata de impact max. 57000 min | -1 | 57000 min^-1 |
| Moment static de comprimare (apăsare) 56/30 Nm 60/33 Nm | ||
| Capacitate de perforare în betonCapacitate de perforare în căramidă și țiglăCapacitate de găurire în oțelCapacitate de găurire în lemn | 20 mm22 mm13 mm40 mm | 22 mm24 mm16 mm40 mm |
| Interval de deschidere burghiu | 1,5-13 mm | 1,5-13 mm |
| Capăt de acționare | 1/2" - 20 UNF | 1/2" - 20 UNF |
| Diametru gât mandrină | 43 mm | 43 mm |
| Greutatea conform „EPTA procedure 01/2003" | 2,7 kg | 2,9 kg |
| Informatie privind zgomotulValori măsurate determinate conform EN 60745. Nivelul de zgomot evaluat cu A al aparatului este tipic de: | ||
| Nivelul presiunii sonore (Nesiguranță K=3dB(A))Nivelul sunetului (Nesiguranță K=3dB(A))Purtați căști de protecție | 100,0 dB (A)111 dB (A) | 94,0 dB (A)105 dB (A) |
| Informații privind vibrațiileValorile totale de oscilație (suma vectorială pe trei direcțideterminate conform normei EN 60745. | ||
| Găurit în metal: Valoarea emisiei de oscilații a_h,D Nesiguranță K= | 2,7 m/s^2 1,5 m/s^2 | 3,5 m/s^2 1,5 m/s^2 |
| Găurit cu percuție în beton: Valoarea emisiei de oscilații a_h,ID Nesiguranță K= | 13,4 m/s^2 1,5 m/s^2 | 12,2 m/s^2 1,5 m/s^2 |
| Înșurubare fără impact: Valoarea emisiei de oscilații a_h Nesiguranță K= | 1,1 m/s^2 1,5 m/s^2 | 1,8 m/s^2 1,5 m/s^2 |
AVERTISMENT!
Gradul de oscilație indicat în prezentele instrucțiuni a fost măsurat în conformitate cu o procedură de măsurare normată prin norma EN 60745 și poate fi folosit pentru a compara unelte electrice între ele. El se pretează și pentru o evaluare provizorie a solicitării la oscilații. Gradul de oscilație indicat reprezintă aplicațiile principale ale uneltelor electrice. În cazul în care însă uneltele electrice au fost folosite pentru alte aplicații, ori au fost folosite unelte de muncă diferite ori acestea nu au fost supuse unei suficiente inspecții de întreținere, gradul de oscilație poate fi diferit.
Acest fapt poate duce la o creștere netă a solicitărilor la oscilații dealungul întregii perioade de lucru. În scopul unei evaluări exacte a solicitării la oscilații, urmează să fie luate în considerație și perioadele de timp în care aparatul a fost oprit ori funcționează dar, în realitate, el nu este folosit în mod practic. Acest fapt poate duce la o reducere netă a solicitărilor la oscilații dealungul întregii perioade de lucru. Stabiliți măsuri de siguranță suplimenare în scopul protecției utilizatorului de efectele oscilațiilor, de exemplu: inspectie de întreținere a uneltelor electrice și a celor de muncă, păstrarea caldă a mâinilor, organizarea proceselor de muncă.
AVERTISMENT! Citiți toate avizele de siguranță
și indicațiile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
INSTRUCTIUNI DE SIGURANTĂ PENTRU MAŞINILE DE GĂURIT
La găurirea cu percuție purtați echipament de protecție pentru auz. Expunerea la zgomot poate duce la pierderea auzului.
Utilizati manerele auxiliare livrate cu scula. Pierderea controlului poate provoca rănirea persoanelor.
Apucați scula electrică numai de mânerele izolate atunci când executați lucrări la care dispozitivul de lucru poate nimeri conductori electrici ascunși sau propriul cablu de alimentare. Intrarea în contact a sculei tăietoare cu o linie electrică prin care circulă curent poate pune sub tensiune și componente metalice ale aparatului și să ducă la electrocutare.
INSTRUCTIUNI DE SIGURANTĂ PENTRU MAŞINILE DE ÎNSURÚBAT
Tineți aparatul de mânerele izolate atunci când executați lucrări la care șurubul ar putea atinge cabluri de curent ascunse sau peste cablul propriu. Contactul șurubului cu un conductor prin care circulă curentul electric poate pune sub tensi- une componente metalice ale aparatului, provocând electrocutare.
Instrucțiuni suplimentare de siguranță și de lucru
Folosiți echipament de protecție . Purtați întotdeauna ochelari de protecție când lucrați cu mașina . Se recomandă utilizarea hainelor de protecție ca de ex. Măști contra prafului, mănuși de protecție, încalțăminte stabilă nealunecoasă, cască și apărătoare de urechi.
Pastrați cablul de alimentare la o distanță de aria de lucru a mașinii. Întotdeauna țineți cablul în spatele dvs.
Nu se admite prelucrarea unui material care poate pune în pericol sănătatea operatorului (de exemplu azbestul).
Când se lucrează pe pereți, tavan sau duşumea, aveți grijă să evitați cablurile electrice și tevile de gaz sau de apa.
Asigurați piesa de prelucrat cu un dispozitiv de fixare. Piesele neasigurate pot provoca accidentări grave și stricăciuni.
La blocarea sculei demontabile vă rugăm să deconectați imediat aparatul! Nu conectați aparatul atâta timp cât scula demontabilă este blocată; dacă o faceți, s-ar putea să se producă un recul cu un cuplu mare de reactie. Găsiți și remediați cauza de blocare a sculei demontabile respectând indicațiile pentru siguranță.
Cauze posibile pentru aceasta pot fi:
- Agățarea în piesa de prelucrat
- Penetrarea completă în materialul de prelucrat
- Suprasolicitarea sculei electrice
Nu atingeti părțile mașinii aflate în rotație.
Scula introdusă poate să devină fierbinte în timpul utilizării. AVERTISMENT! Pericol de arsuri
- la schimbarea sculei
- la depunerea aparatului
Rumegușul și spanul nu trebuie îndepărtate în timpul funcționării mașinii.
Întotdeauna scoateți stecarul din priza înainte de a efectua intervenții la mașină.
CONDITII DE UTILIZARE SPECIFICATE
Mașina electronică de găurit / de înșurubat pot fi utilizate universal pentru găurire, găurire cu percuție, înșurubare și tăiere filete.
DECLARATIE DE CONFORMITATE
Declarăm pe propria răspundere că produsul descris în capitolul „Date tehnice” îndeplinește toate cerințele relevante ale directivelor:
2011/65/EU (RoHS)
2014/30/EU
2006/42/CE
și au fost utilizate următoarele standarde armonizate
EN 60745-1:2009 + A11:2010
EN 60745-2-1:2010
EN 60745-2-2:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
Împuternicit să elaboreze documentația tehnică.
Techtronic Industries GmbH
Aparatele utilizate în multe locații diferite inclusiv în aer liber trebuie conectate printr-un disjunctor (FI, RCD, PRCD) care previne comutarea.
Conectați numai la priza de curent alternativ monofazat și numai la tensiunea specificată pe placuța indicatoare. Se permite conectarea și la prize fără impamantare dacă modelul se conformează clasei II de securitate.
Conectați la rețea numai când mașina este oprită.
INTRETINERE
Fantele de aerisire ale maşinii trebuie să fie menținute libere tot timpul
Dacă mașina este folosită în principal pentru perforare prin percuție, înlaturați în mod regulat praful colectat din mandrină. Pentru a înlătura praful, țineți mașina cu mandrina vertical în jos și deschideți mandrina complet și închideți -o. Praful colectat va cădea din mandrină. Se recomandă utilizarea regulată a unui aspirator pentru fălcile de strângere si orificiile acestora.
Dacă cablul de racordare la rețea este aariat, acesta trebuie înlocuit la un punct de service, deoarece pentru aceasta este nevoie de scule speciale.
România
Utilizați numai accesorii și piese de schimb AEG. Dacă unele din componente care nu au fost descrise trebuie înlocuite, vă rugăm contactați unul din agenții de service AEG (vezi lista noastră pentru service / garanție)
Dacă este necesară, se poate comanda o imagine descompusă a sculei. Vă rugăm menționați numărul art. Precum și tipul mașinii tipărit pe etichetă și comandați desenul la agenții de service locali sau direct la Techtronic Industries GmbH, Max-Éyth-Straße 10, 71364 Winnenden, Germany.
SIMBOLURI
PERICOL! AVERTIZARE! ATENTIE!
Întotdeauna scoateți stecarul din priza înainte de a efectua intervenții la mașină.
Va rugăm citiți cu atenție instrucțiunile înainte de pornirea mașinii
Accesoriu - Nu este inclus în echipamentul standard, disponibil ca accesoriu
Aruncarea aparatelor electrice la gunoiul menajer este interzisă. Echipamentele electrice și electronice trebuie colectate separat și predate la un centru de reciclare și eliminare a deșeurilor, pentru a fi eliminate ecologic. Interesati-vă la autoritățile locale sau la comerciantul dvs. de specialitate unde se află centre de reciclare și puncte de colectare.
Sculă electrică cu clasa de protecție II. Sculă electrică la care protecția împotriva unei electrocutări nu depinde doar de izolația de bază, ci și de aplicarea de măsuri suplimentare de protecție, cum ar fi o izolație dublă sau o izolație mai puternică.
Marcaj CE
Marcaj de conformitate UkrSEPRO.
Marcaj de conformitate EurAsian.
