KASUTUSJUHEND SB 2E 1100 RV AEG
Algupärane kasutusjuhend
Käigulülitit ei tohi kunagi lülitada, kui masin on sisse lülitatud, vaid alati ainult siis, kui masin on seiskunud.

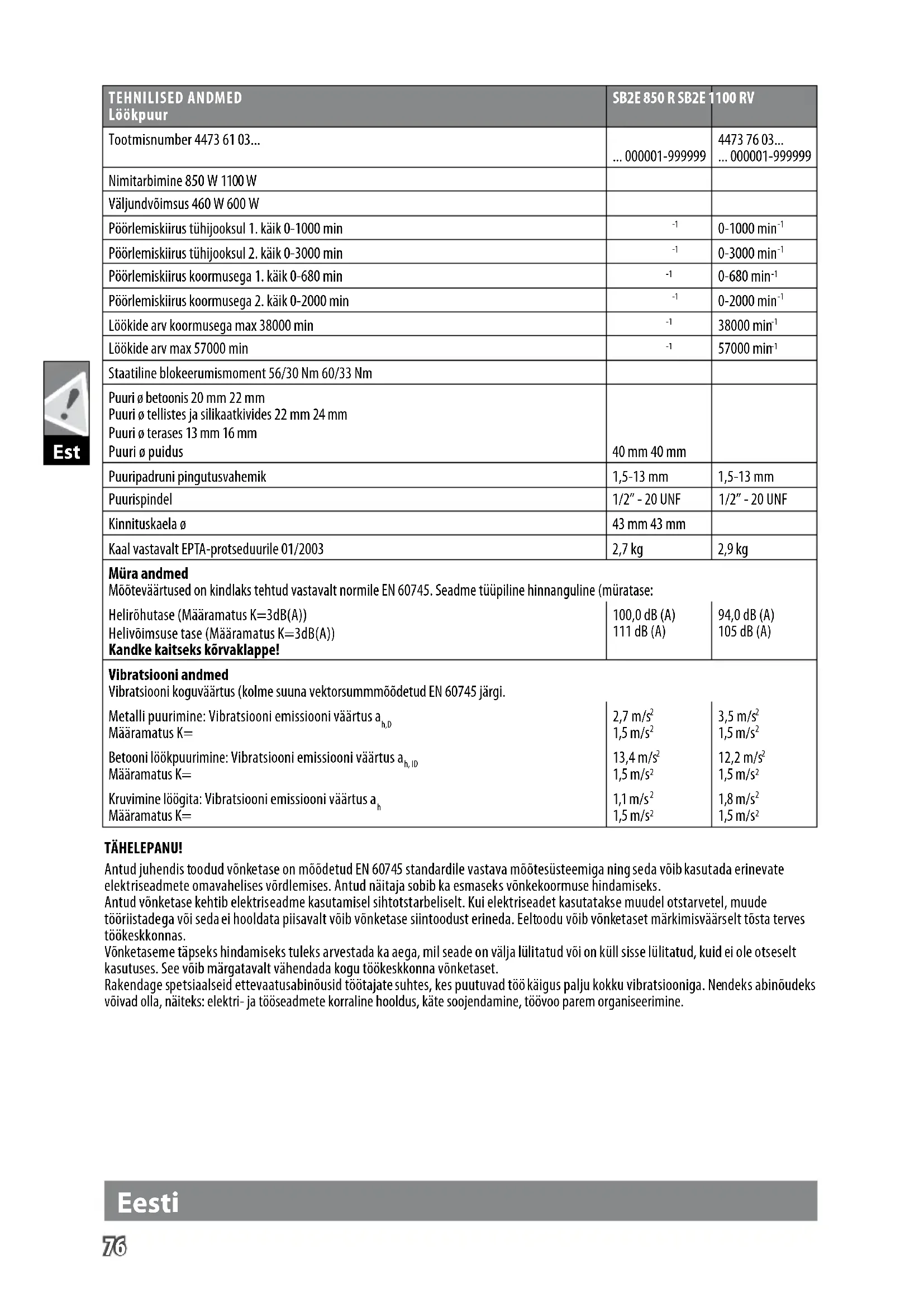

| TEHNILISED ANDMEDLöökpuur | SB2E 850 R SB2E 1100 RV | |
| Tootmisnumber 4473 61 03... | ... 000001-999999 | 4473 76 03... ... 000001-999999 |
| Nimitarbimine 850 W 1100 W | ||
| Väljundvõimsus 460 W 600 W | ||
| Pöörlemiskiirus tühijooksul 1. käik 0-1000 min | -1 | 0-1000 min^-1 |
| Pöörlemiskiirus tühijooksul 2. käik 0-3000 min | -1 | 0-3000 min^-1 |
| Pöörlemiskiirus koormusega 1. käik 0-680 min | -1 | 0-680 min^-1 |
| Pöörlemiskiirus koormusega 2. käik 0-2000 min | -1 | 0-2000 min^-1 |
| Löökide arv koormusega max 38000 min | -1 | 38000 min^-1 |
| Löökide arv max 57000 min | -1 | 57000 min^-1 |
| Staatiline blokeerumismoment 56/30 Nm 60/33 Nm | ||
| Puuri ø betoonis 20 mm 22 mmPuuri ø tellistes ja silikaatkivides 22 mm 24 mmPuuri ø terases 13 mm 16 mmPuuri ø puidus | 40 mm 40 mm | |
| Puuripadruni pingutusvahemik | 1,5-13 mm | 1,5-13 mm |
| Puurispindel | 1/2" - 20 UNF | 1/2" - 20 UNF |
| Kinnituskaela ø | 43 mm 43 mm | |
| Kaal vastavalt EPTA-protseduurile 01/2003 | 2,7 kg | 2,9 kg |
| Müra andmedMõõtevärtused on kindlaks tehtud vastavalt normile EN 60745. Seadme tüüpiline hinnanguline (müratase: | ||
| Helirõhutase (Määramatus K=3dB(A))Helivõimsuse tase (Määramatus K=3dB(A))Kandke kaitseks kõrvaklappe! | 100,0 dB (A)111 dB (A) | 94,0 dB (A)105 dB (A) |
| Vibratsiooni andmedVibratsiooni koguväärtus (kolme suuna vektorsummõõdetud EN 60745 järgi. | ||
| Metalli puurimine: Vibratsiooni emissiooni väärtus a_h,D Määramatus K= | 2,7 m/s^2 1,5 m/s^2 | 3,5 m/s^2 1,5 m/s^2 |
| Betooni lõökpuurimine: Vibratsiooni emissiooni väärtus a_h,ID Määramatus K= | 13,4 m/s^2 1,5 m/s^2 | 12,2 m/s^2 1,5 m/s^2 |
| Kruvimine lõögita: Vibratsiooni emissiooni väärtus a_h Määramatus K= | 1,1 m/s^2 1,5 m/s^2 | 1,8 m/s^2 1,5 m/s^2 |
TÄHELEPANU!
Antud juhendis toodud vönketase on möödetud EN 60745 standardile vastava möötesüsteemiga ning seda vöib kasutada erinevate elektriseadmete omavahelises vördlemises. Antud näitaja sobib ka esmaseks vönkekoormuse hindamiseks.
Antud vönketase kehtib elektriseadme kasutamisel sihtotstarbeliselt. Kui elektriseadet kasutatakse muudel otstarvetel, muude tööriistadega või seda ei hooldata piisavalt võib vönketase siintoodust erineda. Eeltoodu võib vönketaset märkimisväärselt tõsta terves töökeskkonnas.
Vönketaseme täpseks hindamiseks tuleks arvestada ka aega, mil seade on välja lülitatud või on küll sisse lülitatud, kuid ei ole otseselt kasutuses. See võib märgatavalt vähendada kogu töökeskkonna vönketaset.
Rakendage spetsiaalseid ettevaatusabinõusid töötajate suhtes, kes puutuvad töö käigus palju kokku vibratsiooniga. Nendeks abinõudeks võivad olla, näiteks: elektri- ja tööseadmete korraline hooldus, käte soojendamine, töövoo parem organiseerimine.
Eesti
TÄHELEPANU! Lugege köik ohutusnõuanded ja juhenläbi. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla trilöök, tulekahju ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edasiseks kasutami-seks hoolikalt alles.
PUURMASINATE OHUTUSJUHISED
Kandke löökpuurimisel kuulmekaitset. Müra toime vöib pöhjustada kuulmiskadu.
Kasutage seadmega koos tarnitud lisakäepidemeid.
Kontrolli kaotamine võib põhjustada vigastusi.
Kui esineb oht, et seade võib tabada varjatud elektrijuhtmeid või omaenda toitejuhet, tohib seadet hoida üksnes isoleeritud käepidemetest. Kokkupuude pingestatud juhtmega võib pingestada ka lõikeseadme metallist osad ning põhjustada elektrilöögi.
KRAVITSATE OHUTUSJUHISED
Tööde puhul, kus kruvi vöib minna vastu peidetud elektrijuhtmeid vöi seadme enda toitejuhet, hoidke kinni seadme isoleeritud käepidemetest. Kruvi kontakt pinget juhtiva juhtmega vöib panna metallist seadme osad pinge alla ja pöhjustada elektrilöögi.
Edasised ohutus- ja tööjuhised
Kasutada kaitsevarustust. Masinaga töötamisel kanda alati kaitseprille. Kaitseriietusena soovitatakse kasutada tolmumaski kaitsekindaid, kinniseid ja libisemisvastase tallaga jalanõusid, kiivrit ja kuulmisteede kaitset.
Hoidke ühendusjuhe alati masina tööpiirkonnast eemal. Vedage juhe alati masinast tahapoole.
Töödelda ei tohi materjale, millest lähtub oht tervisele (nt asbest). Seina, lae või põranda tööde puhul pidage silmas elektrijuhtmeid, gaasi- ja veetorusid.
Kinnitage toorik kinnipingutusseadisega. Kinnitamata toorikud võivad raskeid vigastusi ja kahjustusi põhjustada.
Palun lülitage seade rakendustööriista blokeerumise korral kohe välja! Ärge lülitage seadet sisse tagasi, kuni rakendustööriist on blokeeritud; seejuures vöib körge reaktsioonimomendiga tagasilöök tekkida. Tehke ohutusjuhiseid arvesse vöttes kindlaks ja körvaldage rakendustööriista blokeerumise põhjus.
Automaatse seiskumise võimalikud põhjused:
• viltu asetumine töödeldavas toorikus
- Töödeldava materjali läbipuurimine
• elektritööriista ülekoormamine
Ärge sisestage jäsemeid töötavasse masinasse.
Rakendustööriist vöib kasutamise ajal kuumaks minna.
TÄHELEPANU! Põletusoht
• tööriista vahetamisel
- seadme ärapanemisel
Puru ega pilpaid ei tohi eemaldada masina töötamise ajal.
Enne köiki töid masina kallal tömmake pistik pistikupesast välja.
KASUTAMINE VASTAVALT OTSTARBELE
Elektroonilist lööktrelli / kruvikeerajat saab universaalselt rakendada puurimiseks, löökpuurimiseks, kruvide keeramiseks ja keermete löikamiseks.
EÜ VASTAVUSAVALDUS
Kinnitame oma ainuvastutusel, et „Tehniliste andmete“ all kirjeldatud toode vastab direktiivide köigile asjakohastele sätetele:
2011/65/EU (RoHS)
2014/30/EU
2006/42/EÜ
ning täidetud on järgmiste ühtlustatud standardite nõuded.
EN 60745-1:2009 + A11:2010
EN 60745-2-1:2010
EN 60745-2-2:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
On volitatud koostama tehnilist dokumentatsiooni.
Techtronic Industries GmbH
Välitingimustes asuvad pistikupesad peavad olema varustatud rikkevoolukaitselülititega (FI, RCD, PRCD). Seda nõutakse Teie elektriseadme installeerimiseeskirjas. Palun pidage sellest meie seadme kasutamisel kinni.
Ühendage ainult ühefaasilise vahelduvvooluga ning ainult andmesildil toodud vörgupingega. Ühendada on vöimalik ka kaitsekontaktita pistikupesadesse, kuna nende konstruktsioon vastab kaitseklassile II.
Masin peab pistikupessa ühendamisel olema alati väljalülitatud seisundis.
HOOLDUS
Hoidke masina õhutuspilud alati puhtad.
Löökpuuri sagedase käitamise puhul tuleks puuripadrunitt regulaarselt tolmu eemaldada. Selleks hoidke masinat püstloodis alla suunatud puuripadruniga ning avage ja sulgege puuripadrun kogu pingutusvahemiku ulatuses. Kogunenud tolm langeb nii puuripadrunist välja. Soovitatav on kinnitusnukkide ja kinnitusnukkide puurete puhul kasutada regulaarselt pihustatavat puhastusvedelikku (jrk nr 4932 6217 19).
Kui võrguühenduskaabel on kahjustatud, tuleb see spetsiaalsete tööriistade kasutamise töttu lasta välja vahetada klienditeeninduses, Text hier anhängen.
Kasutage ainult AEG tarvikuid ja tagavaraosi. Detailid, mille väljavahetamist pole kirjeldatud, laske välja vahetada AEG klienditeeninduspunktis (vaadake brošüüri garantii / klienditeeninduste aadressid).
Vajaduse korral võite tellida seadme läbiloikejoonise, näidates ära masina tüübi ja andmesildil oleva numbri. Selleks pöörduge klienditeeninduspunkti või otse: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
SÜMBOLID
ETTEVAATUST! TÄHELEPANU! OHUD!
Enne köiki töid masina kallal tömmake pistik pistikupesast välja.
Palun lugege enne käikulaskmist kasutamisjuhend hoolikalt läbi.
Tarvikud - ei kuulu tarne komplekti, soovitatav täiendus on saadaval tarvikute programmis.
Elektriseadmeid ei tohi utiliseerida koos majapidamisprügiga. Elektrilised ja elektroonilised seadmed tuleb eraldi kokku koguda ning keskkonnasöbralikuks utiliseerimiseks vastavas käitlusettevöttes ära anda. Küsige kohalikest pädevatest ametitest või edasimüüjalt käitlusjaamade ja kogumispunktide kohta järele.
Kaitseklassi II elektritööriist. Elektritööriist, mille puhul ei söltu kaitse mitte üksnes baasisolatsioonist, vaid ka täiendatavate kaitsemeetmete nagu topeltisolatsiooni või tugevdatud isolatsiooni kohaldamisest.
CE-märk
UkrSEPRO vastavusmärk.
Euraasia vastavusmärk.
