TS 55 E - Puurimismasin AEG - Tasuta kasutusjuhend

Mark	AEG
Mudel	TS 55 E
Toote tüüp	Ketassaag
Nimivõimsus	1500 W
Tühikäigu pöörlemiskiirus	5500 min⁻¹
Saeketta läbimõõt	160 mm
Saeketta ava	20 mm
Lõikesügavus 90° juures	55 mm
Lõikesügavus 45° juures	39 mm
Kaal (ilma kaablita)	5,4 kg
Helirõhutase	93 dB(A) (K=3 dB)
Helivõimsustase	104 dB(A) (K=3 dB)
Vibratsiooniheitme väärtus	4,7 m/s² (K=1,5 m/s²)
Kaitseklass	II (topeltisolatsioon)
Sobivad materjalid	Täispuit, puitlaastplaat, plastid, alumiinium kuni 15 mm
Ohutus	Kaitsekate, lõikekiil, kohustuslik kuulmiskaitse
Hooldus	Puhasta ventilatsiooniavad kuiva lapiga; mitte kasutada õli ega määret
Varuosad	Saadaval AEG järelteeninduses
Vastavus	EN 60745, direktiivid 2006/42/EÜ, 2004/108/EÜ

Korduma kippuvad küsimused - TS 55 E AEG

Kuidas reguleerida lõikesügavust?

Kohanda lõikesügavus detaili paksusele: vähem kui üks täielik sae hammas peaks detaili alt paistma. Kasuta masinal olevat reguleerimisseadet.

Kuidas vahetada saeketast?

Ühenda seade vooluvõrgust. Kasuta õige suurusega (160 x 20 mm) ja sobiva avaga saeketast. Ära kunagi kasuta kahjustatud seibe või kruvisid. Järgi kasutusjuhendi juhiseid.

Millised on olulised ohutusjuhised?

Kandke alati kuulmiskaitset, kaitseprille ja tolmumaski. Hoidke saagi mõlema käega, hoidke käed lõiketsoonist eemal. Enne hooldust ühendage seade vooluvõrgust.

Kuidas hooldada ketassaagi?

Puhasta ventilatsiooniavad kuiva lapiga. Hoida seade puhas ja kuiv, ilma õli ja määreta. Laske defektsete osade ülevaatus teha AEG spetsialistil.

Mida teha tagasilöögi korral?

Tagasilöök tekib, kui saeketas kinni kiilub. Hoidke saagi tugevalt, asetage keha külgsuunas saekettale. Ärge suruge ega eemaldage saagi liikumise ajal. Parandage põhjus (nüri ketas, halvasti toestatud detail).

Kas ma saan lõigata alumiiniumi?

Jah, spetsiaalse alumiiniumiketasaga. Kasutage rikkevoolukaitselülitit (FI/RCD) ja tolmuimejat. Määrige petrooleumiga paneelide puhul; õhukesed profiilid (<3 mm) saab lõigata ilma määrimiseta.

Millist tüüpi ketast kasutada?

Kasutage 160 mm läbimõõduga ja 20 mm avaga saekettaid, mis sobivad materjaliga (puit, mitteraudmetallid, plastid). Ära kunagi kasuta lihvkettaid.

Kuidas reguleerida lõikenurka?

Alusplaati saab kallutada kuni 45°. Vajadusel kasutage korrektsioonikruvi, et tagada saeketta suhtes 90° nurk.

Kust leida varuosi?

Pöörduge AEG järelteeninduse poole, märkides andmesildi kümnekohaline number. Lahtivõetud vaade on saadaval nõudmisel.

Kuidas vähendada vibratsiooni?

Kasutage hästi teritatud kettaid, hoidke tööriista heas seisukorras, kandke vibratsioonivastaseid kindaid ja tehke regulaarseid pause. Mõõdetud vibratsioon on 4,7 m/s² (K=1,5).

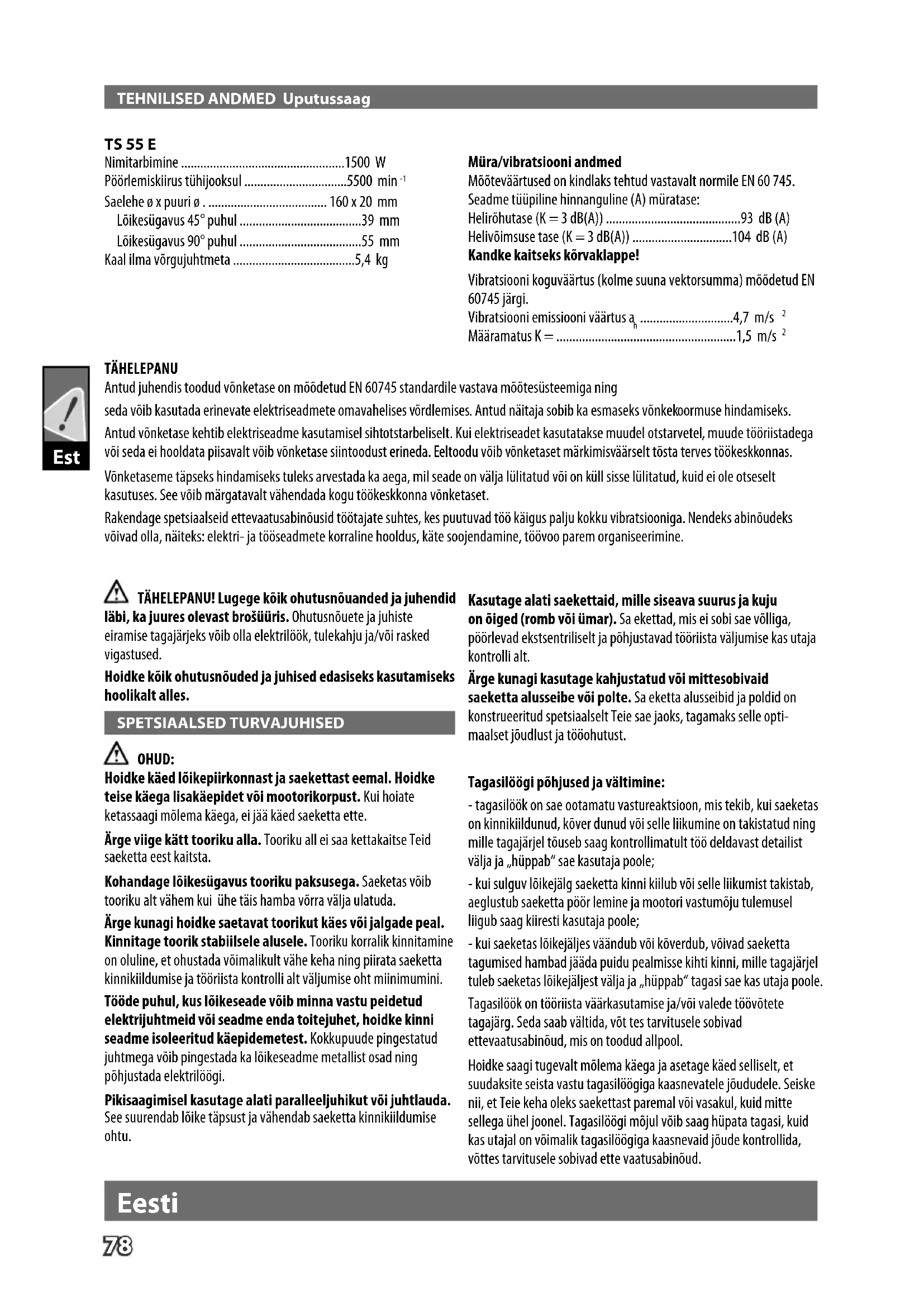

KASUTUSJUHEND TS 55 E AEG

Algupärane kasutusjuhend

Kohandage lõikesügavus tooriku paksusega. Saeketas võib tooriku alt vähem kui ühe täishamba võrra välja ulatuda.

Juhul kui on vaja parandada juhtplaadi 90° nurka saelehe suhtes, siis tehke seda korrigeeriva kruviga.

Pöörlemiskiirus tühijooksul ....5500 min ^-1

Lõikesügavus 45° puhul ....39 mm

Lõikesügavus 90° puhul ....55 mm

Kaal ilma võrgujuhtmeta ....5,4 kg

Müra/vibratsiooni andmed

Mõõteväärtused on kindlaks tehtud vastavalt normile EN 60 745.

Seadme tüüpiline hinnanguline (A) müratase:

Helirõhutase (K = 3 dB(A)) .....93 dB (A)

Helivõimsuse tase (K = 3 dB(A)) ....104 dB (A)

Kandke kaitseks kõrvaklappe!

Vibratsiooni koguväärtus (kolme suuna vektorsumma) mõõdetud EN 60745 järgi.

Vibratsiooni emissiooni väärtus a _h ....4,7 m/s ²

Määramatus K = 1,5 m/s²

TÄHELEPANU

Antud juhendis toodud võnketase on mõõdetud EN 60745 standardile vastava mõõtesüsteemiga ning

seda võib kasutada erinevate elektriseadmete omavahelises võrdlemises. Antud näitaja sobib ka esmaseks võnkekoormuse hindamiseks.

Antud võnketase kehtib elektriseadme kasutamisel sihtotstarbeliselt. Kui elektriseadet kasutatakse muudel otstarvetel, muude tööriistadega või seda ei hooldata piisavalt, võib võnketase siintoodust erineda. Eeltoodu võib võnketaset märkimisväärselt tõsta terves töökeskkonnas.

Võnketaseme täpseks hindamiseks tuleks arvestada ka aega, mil seade on välja lülitatud või on küll sisse lülitatud, kuid ei ole otseselt kasutuses. See võib märgatavalt vähendada kogu töökeskkonna võnketaset.

Rakendage spetsiaalseid ettevaatusabinõusid töötajate suhtes, kes puutuvad töö käigus palju kokku vibratsiooniga. Nendeks abinõudeks võivad olla näiteks: elektri- ja tööseadmete korraline hooldus, käte soojendamine, töövoo parem organiseerimine.

TÄHELEPANU! Lugege kõik ohutusnõuanded ja juhendid

läbi, ka juures olevast brošüüris. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Hoidke käed lõikepiirkonnast ja saekettast eemal. Hoidke teise käega lisakäepidet või mootorikorpust. Kui hoiate ketassaagi mõlema käega, ei jää käed saeketta ette.

Ärge viige kätt tooriku alla. Tooriku all ei saa kettakaitse Teid saeketta eest kaitsta.

Kohandage lõikesügavus tooriku paksusega. Saeketas võib tooriku alt vähem kui ühe täishamba võrra välja ulatuda.

Ärge kunagi hoidke saetavat toorikut käes või jalgade peal.

Kinnitage toorik stabiilsele alusele. Tooriku korralik kinnitamine on oluline, et ohustada võimalikult vähe keha ning piirata saeketta kinnikiildumise ja tööriista kontrolli alt väljumise oht miinimumini.

Tööde puhul, kus lõikeseade võib minna vastu peidetud elektrijuhtmeid või seadme enda toitejuhet, hoidke kinni seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmega võib pingestada ka lõikeseadme metallist osad ning põhjustada elektrilöögi.

Pikisaagimisel kasutage alati paralleeljuhikut või juhtlauda. See suurendab lõike täpsust ja vähendab saeketta kinnikiildumise ohtu.

Kasutage alati saekettaid, mille siseava suurus ja kuju on õiged (romb või ümar). Saekettad, mis ei sobi sae võlliga, pöörlevad ekstsentriliselt ja põhjustavad tööriista väljumise kasutaja kontrolli alt.

Ärge kunagi kasutage kahjustatud või mittesobivaid saeketta alusseibe või polte. Saeketta alusseibid ja poldid on konstrueeritud spetsiaalselt Teie sae jaoks, tagamaks selle optimaalset jõudlust ja tööohutust.

Tagasilöögi põhjused ja vältimine:

- tagasilöök on sae ootamatu vastureaktsioon, mis tekib, kui saeketas on kinnikiildunud, kõverdunud või selle liikumine on takistatud ning mille tagajärjel tõuseb saag kontrollimatult töödeldavast detailist välja ja „hüppab“ sae kasutaja poole;

- kui sulguv lõikejälg saeketta kinni kiilub või selle liikumist takistab, aeglustub saeketta pöörlemine ja mootori vastumõju tulemusel liigub saag kiiresti kasutaja poole;

- kui saeketas lõikejäljes väändub või kõverdub, võivad saeketta tagumised hambad jääda puidu pealmisse kihti kinni, mille tagajärjel tuleb saeketas lõikejäljest välja ja „hüppab“ tagasi sae kasutaja poole.

Tagasilöök on tööriista väärkasutamise ja/või valede töövõtete tagajärg. Seda saab vältida, võttes tarvitusele sobivad ettevaatusabinõud, mis on toodud allpool.

Hoidke saagi tugevalt mõlema käega ja asetage käed selliselt, et suudaksite seista vastu tagasilöögiga kaasnevatele jõududele. Seiske nii, et Teie keha oleks saekettast paremal või vasakul, kuid mitte sellega ühel joonel. Tagasilöögi mõjul võib saag hüpata tagasi, kuid kasutajal on võimalik tagasilöögiga kaasnevaid jõude kontrollida, võttes tarvitusele sobivad ettevaatusabinõud.

Saeketta kinnikiildumisel või lõikamise katkemisel mingil teisel põhjusel vabastage lüliti ja hoidke saagi toorikus liikumatult, kuni saeketas täielikult seiskub. Ärge kunagi püüdke saagi toorikust eemaldada või tagasi tõmmata, kui saeketas pöörleb või kui võib toimuda tagasilöök. Selgitage välja saeketta kinnikiildumise põhjus ja võtke tarvitusele sobivad meetmed.

Kui soovite tooriku sees olevat saagi uuesti käivitada, sättige saag lõikejälje keskele ja kontrollige, et saehambad ei ole toorikusse haardunud. Kinnikiildunud saeketas võib liikuda üles või tekitada tagasilöögi, kui saag uuesti käivitatakse.

Selleks, et piirata saeketta kinnikiildumise ja tagasilöögi ohtu miinimumini, peab suured plaadid toestama. Suured plaadid kipuvad omaenda kaalu all painduma. Toestused tuleb paigutada plaadi alla mõlemale küljele, lõikejälje lähedale ja plaadi serva äärde.

Ärge kasutage nüri või kahjustatud saeketast. Teritamata või valesti paigaldatud saekettast tekib kitsas lõikejälg, mis põhjustab liigset hõõrdumist, saeketta kinnikiilumist ja tagasilööke.

Enne lõike tegemist peavad lõikesügavuse ja -nurga reguleerimise lukustushoovad olema kindlalt kinnitatud. Kui saeketta seadistused saagimise ajal muutuvad, võib see põhjustada kinnikiilumise ja tagasilöögi.

Olge eriti tähelepanelik, kui teete uputuslõikeid seintes või muudes varjatud piirkondades. Esileulatuv saeketas võib varjatud objektide lõikamisel blokeeruda, mille tagajärjeks on tagasilöök.

Alumise kaitsekatte funktsioon

Iga kord enne kasutamist kontrollige, kas alumine kettakaitse sulgub korralikult. Ärge kasutage saagi, kui alumine kettakaitse ei liigu vabalt ega sulgu koheselt. Alumist kettakaitset ei tohi avatud asendis kinni kiiluda ega siduda. Kui saag kogemata maha kukub, võib alumine kettakaitse väänduda. Veenduge, et kettakaitse liigub vabalt ja ei puuduta saeketast ega muid detaile mistahes lõikenurkade ja -sügavuste juures.

Kontrollige alumise kettakaitse vedru seisundit ja funktsioneerimist. Kui alumine kettakaitse ja vedru ei funktsioneeri korralikult, tuleb need enne kasutamist parandada lasta. Kahjustatud osade, kleepuvate sadestuste või saepuru kuhjumise tõttu võib alumise kettakaitse töö aeglustuda.

Uputuslõike puhul, mida ei teostata vertikaalselt, veenduge, et alusplaat ei nihku paigast. Külgsuunas nihkumine võib põhjustada saeketta kinnikiilumise ja tagasilöögi.

Enne sae asetamist tööpingile või põrandale jälgige alati, et alumine kettakaitse saeketast katab. Kaitsmata, järelpöörlev saeketas põhjustab sae liikumise tagasi, lõigates kõike, mis teele jääb. Pöörake tähelepanu sae järelpöörlemise ajale.

Lõikekiilu funktsioon

Kasutage paigaldatud saeketta jaoks sobivat lõikekiilu. Lõikekiil peab olema paksem kui saeketas, kuid õhem kui saeketta hambalaius.

Juurige lõikekiil kasutusjuhendis toodud viisil. Vale paksuse, asendi ja seadistuse tõttu ei pruugi lõikekiil tagasilööki tõhusalt ära hoida.

Kasutage alati lõikekiilu, ka „uputuslõigete“ puhul. Lõikekiil surutakse uputamisel üles ja see vetrub pärast saeketta uputamist sae ettenihutamisel lõikejälge automaatselt tagasi.

Et lõikekiil saaks toimida, peab ta asuma lõikejäljes. Lühikeste lõigete puhul ei suuda lõikekiil tagasilööki ära hoida.

Ärge kasutage saagi, mille lõikekiil on väändunud. Juba väike häire võib kettakaitse sulgumist aeglustada.

Kandke kaitseks kõrvaklappe. Müra mõju võib kutsuda esile kuulmise kaotuse.

Kasutada kaitsevarustust. Masinaga töötamisel kanda alati kaitseprille. Kaitseriietusena soovitatakse kasutada tolmumaski, kaitsekindaid, kinniseid ja libisemisvastase tallaga jalanõusid, kiivrit ja kuulmisteede kaitset.

Töötamisel tekkiv tolm on sageli tervistkahjustav (nt tamme- ja pöögipuidu, kivimite, värvkatete töötlemisel, mis võivad sisaldada pliid või muid kahjulikke aineid) ning ei tohiks organismi sattuda. Kasutage tolmu äraimemist ning kandke täiendavalt sobivat tolmukaitsemaski. Kogunenud tolm eemaldage põhjalikult, nt imemisega.

Enne kõiki töid masina kallal tõmmake pistik pistikupesast välja.

Masin peab pistikupessa ühendamisel olema alati väljalülitatud seisundis.

Hoidke ühendusjuhe alati masina tööpiirkonnast eemal. Vedage juhe alati masinast tahapoole.

Enne iga kasutamist kontrollige seadet, ühendusjuhtmeid, pikendusjuhtmeid ja pistikuid, et poleks kahjustusi ega materjali väsimist. Kahjustatud osi laske parandada ainult spetsialistil.

Saelehti, mis ei vasta käesoleva kasutamisjuhendi karakteristikutele, ei tohi kasutada.

Lihvimiskettaid ei tohi kasutada!

Saagides alumiiniumi, ohutuse tagamiseks tuleb järgida järgmisi tingimusi:

• Eelnevalt ühenda diferentsiaalvoolu seade (FI, RCD, PRCD).
• Ühendada seade sobiva tolmu ekstraktori juurde.
• Regulaarselt puhastada seadet tolmu setetest mootoris ja kaitsekaanes.
• Alumiiniumi tuleb saagida spetsiaalse saagiteraga, mis on valmistatud selleks eesmärgiks.
• Paneelide saagimiseks tuleb neid lubritseerida petrooleumiga, õhukese seinaga profiilid (kuni 3 mm) võivad olla saagitud ilma lubritseerimiseta.

KASUTAMINE VASTAVALT OTSTARBELE

Käsikreissaagi saab rakendada massiivpuidu, liimpuidu, puidusarnaste materjalide, alumiiniumprofiilide, värviliste metallide ja plasti saagimiseks.

Antud seadet tohib kasutada ainult vastavalt äranäidatud otstarbele.

EÜ VASTAVUSAVALDUS

Me deklareerime ainuvastutajatena, et antud toode on kooskõlas järgmiste normide või normdokumentidega: EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-2-3, vastavalt direktiividele 2006/42/EÜ, 2004/108/EMÜ.

On volitatud koostama tehnilist dokumentatsiooni.

VÕRKU ÜHENDAMINE

Ühendage ainult ühefaasilise vahelduvvooluga ning ainult esildil toodud võrgupingega. Ühendada on võimalik ka kontaktita pistikupesadesse, kuna nende konstruktsioon vastab klassile II.

HOOLDUS

Hoidke masina õhutuspilud alati puhtad.

Puhastage ainult kuiva rätikuga. Mõned puhastusvahendid kahjustavad plasti või teisi isoleeritud osi. Hoidke seadet puhta ja kuivana, eemal õlist ja rasvast.

Kasutage ainult AEG tarvikuid ja tagavaraosi. Detailid, mille väljavahetamist pole kirjeldatud, laske välja vahetada AEG klienditeeninduspunktis (vaadake brošüüri garantii / klienditeeninduse aadressid).

Vajaduse korral võite tellida seadme läbilõikejoonise, näidates ära masina tüübi ja andmesildil oleva kümnekohalise numbri. Selleks pöörduge klienditeeninduspunkti või otse: AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

SÜMBOLID

Palun lugege enne käikulaskmist kasutusjuhend hoolikalt läbi.

ETTEVAATUST! TÄHELEPANU! OHUD!

Töö ajal tekkiv tolm on sageli tervistkahjustav ning ei tohiks sattuda organismi. Kanda sobivat kaitsemaski.

Masinaga töötades kandke alati kaitseprille.

Enne kõiki töid masina kallal tõmmake pistik pistikupesast välja.

Tarvikud - ei kuulu tarnekomplekti, soovitatav täiendus on saadaval tarvikute programmis.

Täispuit (tugev, õrn), laastplaadid ja tugevad puitkiudplaadid, lamineeritud puit, plokkplaat, vineeritud ja kaetud plaadid.

Plastmass, kõvaplastmass, paber ja tehase pleksiklaas

Kips- ja tsemendikiudkrohvplaat

Alumiiniumpaneelid ja profiilid kuni 15 mm

Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Eesti

TS 55 E
