HASZNÁLATI ÚTMUTATÓ WS 6100 AEG

Eredeti használati utasítás

Izvirna navodila

Originalne pogonske upute

Instrukcijām oriğinālvalodā

Originali instrukcija

Névéleges teljesítményelvétel (W)	670 W	670 W	670 W	700 W
Leadott teljesítmény (W)	370 W	370 W	370 W	385 W
Üresjáratí fordulatszám (min-1)	11000 /min	10000 /min	10000 /min	10000 /min
Üresjáratí fordulatszám max. (min-1)	100 mm	115 mm	125 mm	125 mm
max. cisazolótárcsa-D (mm)	M 10	M 14	M 14	M 14
Tengelymenet	1,8 kg	1,9 kg	1,9 kg	1,9 kg
Súly hálózati kábel nélkül (kg)	4 m/s	4 m/s	4 m/s	4 m/s
Szabvány szerint értékelt vibráció a kéz-kar tartományban írnsa.
Szabvány szerinti A-értékelésű hangszint:
Hangnyomás szint (dB) (K=3 dB(A))	82 dB (A)	82 dB (A)	82 dB (A)	82 dB (A)
Hangjelsístmény szerint (dB (A)) (K=5 dB(A))	93 dB (A)	93 dB (A)	93 dB (A)	93 dB (A)
Hallásvéző eszköz használata ajánlottí
A között értékek megfelenek az EN 60745 szabváynnak.

⚠ FIGYELMEZTETÉS! Olvasson el minden biztonsági útmutatást és utasítást, a mellékelt brosúrában találhatókat is. A következőkben leirt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

KÜLÖNLEGES BIZTONSÄGI TUDNIVALÖK

Közös figyelmetzető tájékoztató a csizsoláshoz, csiszolopapirral végzett csizsoláshoz, a droktefével végzett munkákhoz, polírozáshoz és daraboláshoz: a) Ez az elektromos kéziszerszám csiszolgépként, csiszolopapiros csiszologépként, droktefekent, polírozégépként és daraboló csizologépként használtató. Ügyeljen minden figyelmetzető jelzésre, előirásra, ábrára és adatra, amelyet az elektromos kéziszerszámmal együtt megkapott. Ha nem tarja be a következő előrásokat, akkor ez áramütéshez, tűzhöz és/ vagy súlyos személyi sérülésekhez vezelhet.

b) Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszármra, nem garantálja annak biztonságos alkalmazását.

c) A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos keziszerszámon megadott legnagyobb fordulatszám. A megengedettinél gyorsabban forgó tartozékok széttörhetnek és kirepülhetnek.

d) A betétszerszám külsö átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszerszámokat nem lehet megfelelően eltakami, vagy irányítani.

e) A csiszolókorongoknak, karimáknak, csiszoló tányéroknak vagy más tartozekokkont ponson rá kell illeszkodniük az On elektromos kéziszerszámának a csiszolótengelyére. Az olyan betétszerszámok, amelyek nem illenek pontosan az elektromos kéziszerszám csiszolótengelyéhez, egyenletlenül forognak, erősen berezegnek és a készülék feletti uralom megsztűnéséhez vezethetnek.

f) Ne hasznäljon megrongálódott betétszerszámokat. Vizsgálga meg minden egyes használat előtt a betétszerszámokat: ellenőrizze, nem pattogzott-e lo és nem reped-t-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználodva a csiszolo tányér, nincsenek-e a drótkefében kilazult, vizsgálga zásztáz szám, vagy a betétszerszám leesik, vizsgálga felú, nem rongálódott-e meg, vagy hasznäljon egy hibátlan betétszerszámot. Miután ellenőrizte, majd behelyzte a keszülkebe a betétszerszámot, tartózkodjon Ön sajátmaga és minden más a közelben taláhato személy is a forgo betétszerszám sikjan kivül és jarassa egy percig az elektromos kézilszámokat a legnagyobb #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### #### ##

WS 6-100 WS 6-115 WS 6-125 WS 6-125 (110V) (220-240V)

g) Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajptomptó fülvedőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a képüblő idegen anyagoktól, amelyek a különböző alkalmazások során keletkaznek. A por-vagy védőálarcnak meg kell szúmie a használat során keletkező Port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallásiát. h) Ügyeljen arra, hogy a többi személy biztonságos távolsában maradjon az Ön munkaterületétől. Minden olyan személynek, ali belép a munkaterülete, személyi védőfelszerelést kell viselnie. A munkadarab leíört részei vagy a széttört betészszámok kirepülhetnek és a közvetlen munkaterületen kívül és személyi sérülést okozhatnak.

i) Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alatt álló, kivülőn nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei színtén feszültség alá kerülnek és áramütéshez vezetnek.

j) Tartsa távol a hálózati csatlakozó kábelt a forgó betétszerszámoktól. Ha elveszíti az uralmát az elektromos kéziszerszám felett, az átvághatja, vagy bekaphatja a hálózati csatlakozó kábelt és az Ön keze vagy karja is a forgó betétszerszámhoz érhel.

k) Sohase tegye le az elektromos kéziszerszámot, mielött a betétszerszám teljesen leállna. A forgásban lévő betétszerszám megérintheti a támasztó felületet, és Ön ernek következleban könnyen elveszítheli az uralmát az elektromos kéziszerszám felett.

I) Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés során bekaphatja a ruháját és a betétszerszám belefúródhat a testébe.

m) Tisztitsa meg rendszeresen az elektromos kéziszerszáma szellözönyilásait. A motor ventillátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethel.

n) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják.

o) Ne használjon olyan betétszerszámokat, amelyek alkalmazásához folyékony hütőanyagra van szükség. Víz és egyéb folyékony hütőanyagok alkalmazása áramütéshez vezethet.

Visszarúgás és megfelelő figyelmeztető tájékoztatók A visszarúgás a beékelődő vagy leblokkoló forgó betétszerszám, például csiszolókorong, csiszoló tányér, drótkefe stb. hirtelen reakciója. A beékelődés vagy leblokkolás a forgó betétszerszám hirtelen leállásához vezet. Ez az irányltatlan elektromos kéziszerszámot a

betélszerszámmak a leblokkolási ponton fennálló forgási irányával szembeni irányban felgyorsítja. Ha például egy csiszolókorong beékelödik, vagy leblokkol a megmunkalásra kerülő munkadarabban, a csiszolókorongnak a munkadarabba bemerülő éle leall és így a csiszolókorong kiugorhat vagy egy visszarágust okozhat. A csiszolókorong ekkor a korongnak a leblokkolási pontban fennálló forgásirányától függően a kezelő személy fele, vagy attól távolódva mozog. A csiszolókorongok ilyenkor el is törhetnek.

Egy visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye. Ezt az alábbiakban leirásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni.

a) Tartsa szorosan fogva az elektromos kéziszerszámot, és hozza a testét és a karjalt olyan helyzetbe, amelyben fel tudja venni a visszaűtő erőket. Használja mindig a pótfogantyút, amennyiben létezik, hogy a lehető legjobban tudjon uralkodni a visszarugási erők, illetve felrutáskor a reakciós nyomaték felett. A kezelő személy magfelelő óvatossági intézkedesekkel uralkodni tud a visszarugási és reakcióérők felett.

b) Sohase vigye a kezét a forgó betétszerszám közelébe. A betétszerszám egy visszarúgás esetén a kezéhez érhet.

c) Kerülje el a testével azt a tartományt, ahová egy visszarugás az elektromos kéziszerszámot mozgatja. A visszarugás az elektromos kéziszerszámot a csiszolókorongnak a leblokkolási pontban fennálló forgásirányával ellentétes irányba hajtja.

d) A sarkok és élek közelében különösen óvatosan dolgozzon, akadályozza meg, hogy a betétszerszám lepattanjon a munkadarabról, vagy beékelődjön a munkadarabba. A forgó betétszerszám a sarkoknál, éleknél és lepattanás esetén könnyen beékelődik. Ez a készülék feletti uralom elvesztéséhez, vagy egy visszarúgáshoz vezet.

e) Ne használjon fafürészlapot, vagy fogazott fürészlapot. Az ilyen betélszerszámok gyakran visszarugáshoz vezetnek, vagy a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.

Külön figyelmeztetések és tájékoztató a csiszoláshoz és daraboláshoz

a) Kizárólag az Ön elektromos kéziszerszámához engedélyezett csiszolótesteket és az ezen csiszolótestekhez előirányzott védöbúrákat használja. A nem az elektromos kéziszerszámhoz szolgáló csiszolótesteket nem lehet kieléglító módon letakarni és ezérő ezek nem biztonságosak.

b) Mindig csak azt a védöbúrát használja, amely az Ön által beszerelt csiszolótesthez van előirányozva. A védöbúrát biztonságosan kell felszerelni az elektromos kéziszerszámra és úgy kell beállitani, hogy az a lehető legnagyobb biztonságot nyújtsa, vagyis a csiszolótestnek csak a lehető legkisebb része mutassor a kezelő felé. A védöbúrának meg kell óvnia a kezelőt a letörött, kirepülő daraboktól és a csiszolótest véletlen megérintésétől.

c) A csiszolótesteket csak az azok számára javasolt celokra szabad használni. Például: Sohase csiszoljon egy hasítókorong oldalsó felületével. A hasítókorongok arra vannak méretezve, hogy az anyagot a korong élével munkálják le. Az ilyen csiszolótestekre ható oldalirányú erő a csiszolótest töréséhez vezethet.

d) Használjon mindig hibátlan, az Ön által választott csiszolókorongnak megfelelő méretű és alakú befogókarimát. A megfelelő karimák megtámasztják a csiszolókorongot és így csökkentik a csiszolókorong eltörésének veszélyét. A hasitókorongokhoz szolgáló karimák különbözhetnek a csiszolókorongok számára szolgáló karimáktól.

e) Ne használjon nagyobb elektromos kéziszerszámokhoz szolgáló elhasználódott csiszolótesteket. A nagyobb elektromos kéziszerszámokhoz szolgáló csiszolókorongok nincsenek a kisebb elektromos kéziszerszámok magasabb fordulatszámara méretezve és széttörhetnek.

További különleges figyelmeztető tájékoztató a daraboláshoz

a) Kerülje el a hasitókorong leblokkolását, és ne gyakoroljon túl erős nyomást a készülékre. Ne végezzen túl mély vágást. A túlterhelés megnöveli a csiszolótest igénybevétalét és beékelődesi vagy leblokkolási hajlamát és visszarugáshoz vagy a csiszolótest löréséhez vezethet.

b) Kerülje el a forgó hasítókorong előtti és mögötti tartományt. Ha a hasítókorongot a munkadarabban magától eltávolodva mozgalja, akkor az elektromos kéziszerszám a forgó koronggal visszarúgás esetén közvetlenül On felé pattan.

c) Ha a hasitókorong beékelödik, vagy ha Ön megszakítja a munkát, kapcsolja ki az elektromos kéziszerszámot és tartsa azt nyugodtan, amíg a korong teljesen leáll. Sohase próbálja meg kihúzni a meg forgő hasitókorongot a vágásból, mert ez visszarugáshoz vezethet. Határozza meg és hárítsa el a beékelődés okát.

d) Addig ne kapcsolja ismét be az elektromos kéziszerszámot, amig az még benne van a munkadarabban. Várja meg, amig a hasítókorong eléri a teljes fordulatszámát, mielött óvatosan folytatná a vágást. A korong ellenkező esetben beékelődhet, kiugorhat a munkadarabból, vagy visszarúgáshoz vezethet.

e) Támassza fel a lemezeket vagy nagyobb munkadarabokat, hogy csökkentse egy beékelődő hasítókorong következtében fellépő visszarúgás kockázatát. A nagyobb munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot mindkét oldalán, és mind a vagási vonal közelében, mind a szélénél alá kell támasztani.

f) Ha egy meglévő falban, vagy más be nem látható területen hoz létre “táska alakú beszúrást”, járjon el különös óvatossággal. Az anyagba behatoló hasítókorong gáz- vagy vizvezetékbe, elektromos vezetékekbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhalnak.

Külön figyelmeztetések és tájékoztató a csiszolópapír alkalmazásával történő csiszoláshoz

a) Ne használjon túl nagy csiszolólapokat, hanem kizárólag a gyártó által előírt méretet. A csiszoló lányéron túl kilógó csiszolólapok személyi sérülést okozhatnak, valamint a csiszolólapok leblokkolásához, széttépődéséhez, vagy visszanúgáshoz vezethetnek.

Külön figyelmeztetések és tájékoztató a polirozáshoz a) Ne tegye lehetővé, hogy a polirozóburán laza részek, mindenekelőtt rögzítő zsinórok legyenek. Megfelelően rögzítse, vagy rövidítse le a rögzítő zsinórokat. A géppel együtt forgó laza rögzítő zsinórok bekaphatják a kezelő ujiait, vagy beakadhatnak a munkadarabba.

Külön figyelmeztetések és tájékoztató a drótkefével végzett munkákhoz

a) Vegye tekintetbe, hogy a drótkefeból a normalis használat közben is kirepülnek egyes drótdarabok. Ne terhelje túl a berendezésre gyakorolt túl nagy nyomással a drótokat. A kirepülő drótdarabok igen könnyen áthatolhatnak a vékonyabb ruhadarabokon vagy az emberi börön.

b) Ha egy védöbúrát célszerű alkalmazni, akadályozza meg, hogy a védöbúra és a drótkefe megérintse egymást. A tányér- és csészealakú kefék atmérője a berendezésre gyakorolt nyomás és a centrifugális erők hatására megnovekedhet.

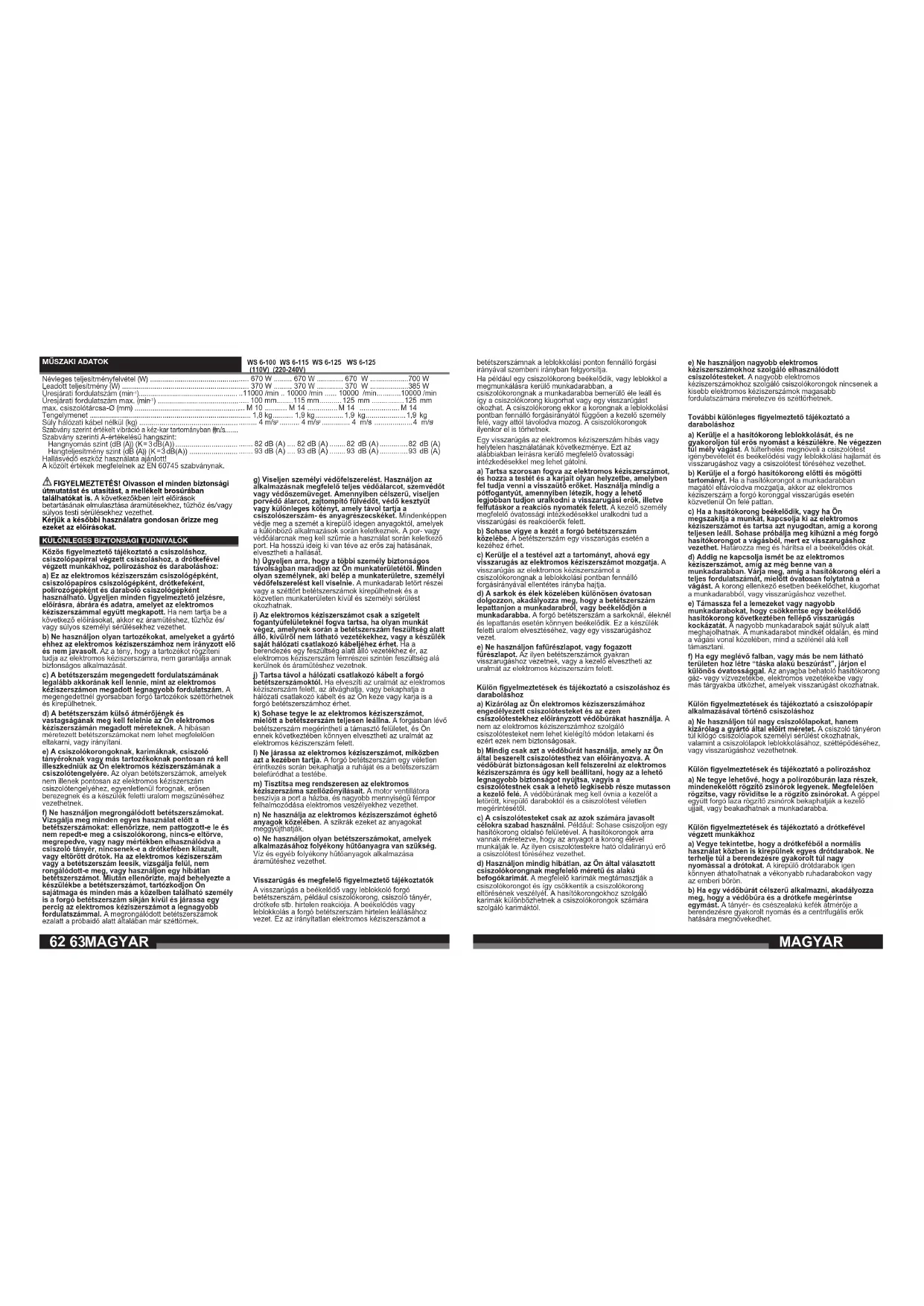

62 63MAGYAR

MAGYAR

Szabadban a dugaljat hibaáram-védőkapcsolóval kell ellátni. Az elektromos készülékek üzembehelyezési útmutatása ezt kötelezően előirja (FI, RCD. PRCD). Ügyeljen erre az elektromos kéziszerszámok használatakor is.

A munka közben keletkezett forgácsokat, szilkánkokat, törmeléket, stb. csak a készülék teljes leállása után szabad a munkaterületröl eltávolítani.

A készüléket csak kikapcsolt állapotban szabad ismét áram alá helyezni.

A működő készülék munkaterületére nyúlni balesetveszélyes és tilos.

A készüléket a segédfogantyúval együtt kell használni. A készüléket azonnal ki kell kapcsolni, ha szokatlanul erős rezgés vagy más, hibára utalo jelenség lepne fel. Vizsgálja meg a készüléket, hogy mi lehet a helytelen működős oka. A csizsolótárcsát mindig a gyártó úrmutatásainak megfelelően kell használni és tárolni.

Fémek csiszolásakor szikra keletkezhet. Ügyeljen a közelben tartózkodó személyek testi épsegere, illetve a gyülékony anyagokat távolítsa el a munkaterületröl. Ne használjon porszívót.

A készüléket mindig úgy kell tartani, hogy a keletkező szikra, illetve a por ne a munkavégzöre szálljon.

Közetek vágásához mindig használjon vezetősínt. A készülék használata elött vizsgálja meg, hogy a szorilóanya megfelelően meg van-e húzya.

A munkadarabot rögzíteni kell, amennyiben saját súlya nem tartja meg biztonságosan. A munkadarabot nem szabad kézzel vezetni a tárcsa irányába.

Rendkívüli körülmények közötti használat esetén (pl. fémek támasztó tányérral és vulkánfiber-csiszólókoronggal történő simára ciszolásakor) erős szennyszödes kelekezhel a sarokcsiszoló belsejóben. Ilyen használati feltételek esetén biztonsági okokból alaposan meg kell tiszültani a sarokcsiszoló belsejét a fémlerakódásoktól, és feltétlenül hibaaram védőkapcsolót (F-lalé) kell a keszülék elé kapcsolni. A F-védőkapcsoló működésbe lépése utan a gépet be kell küldeni javítása.

Azoknál a szerszárnoknál amelyeket meneles csiszolókkal kíván használni, győződjön meg róla, hogy a csiszoló elég hosszú ahhoz, hogy elfogadja a tengely hosszát. Vágási munkálatokhoz a tartozékok közül a zárt védőburkolatot kell használni.

RENDELTETÉSSZERÜ HASZNÁLAT

A sarokköszörü különböző anyagok darabolásához és csiszolásához használható, mint pl. fém vagy kö. Kétség esetén vegye figyalembe a csiszolószerszám gyártójának útmutatásait.

A készüléket kizárólag az alábbiakban leirtaknak megfelelően szabad használni.

CE-AZONOSSÁGI NYILATKOZAT

Teljes felelősségünk tudatában kijelentjük, hogy jelen termék megfelel a következő szabványoknak vagy szabványossági dokumentumoknak: EN 60745. EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, a 98/37/EG, 2004/108/EG irányelvek határozataival egyetértasben.

A készüléket csak egyfázisú váltóáramra és a teljesítménytáblán megadott hálózati feszültségre csatlakoztassa. A csatlakoztatás védőérintkező nélküli dugaszolóaljzatokra is lehetséges, mivel a készülék felepítése II védettségi osztályú.

KARBANTARTÁS

A készülék szellőzőnyilásait mindig tisztán kell tartani. A javításhoz, karbantartáshoz kizárólag AEG alkatrészeket és tartozékokat szabad használni. A készülék azon részeinek cseréjét, amit a kezelési útmutató nem engedélyez, kizárólag a javításra feljogosított márkaszervíz végezheti. (Lásd a szervizlistát)

Szükség esetén a készülékek robbantott ábraját - a készülék típusa és tízjegyű azonosító száma alapján a területileg illetékes AEG márkaszerviztől vagy közvetlenül a gyártótól (AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany) lehet kémi.

SZIMBÓLUMOK

Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

Munkavégzés közben ajánlatos védőszemüveget viselní.

Karbantartás, javítás, tisztítás, stb. előtt előtt a készüléket áramtalanitani kell.

Azokat a tartozékokat, amelyek gyárilag nincsenek a készülékhez mellékelve, külön lehet megrendelni.

Az elektromos kéziszerszámokat ne dobja a háztartási személbe! A használt villamos és elektronikai készülékekrol szóló 2002/96/EK irányelv és annak a nemzeti jogba való átülletése szerint az elhasznált elektromos kéziszerszámokat külön kell gyujteni, és környezetbarát módon újra kell hasznosítani

TEHNIČNI PODATKI

Nazivna sprejemna moč (W)	670 W	670 W	670 W	700 W
Oddajna zmogljivost (W)	370 W	370 W	370 W	385 W
Stevilo vrtljajev v prostem teku v 1. prestavi (min ^1 )	11000 /min	10000 /min	10000 /min	10000 /min
Stevilo vrtljajev pri obremenitvi v 2. prestavi (min ^1 )	100 mm	115 mm	125 mm	125 mm
Brusline plošce ø (mm)	M 10	M 14	M 14	M 14
Vrotonasli navoj	1,8 kg	1,8 kg	1,9 kg	1,9 kg
Teza braz ornneznega tabla (kg)	4 m/s ^2	4 m/s ^2	4 m/s ^2	4 m/s ^2
Tipični ugoLOVLjeni pospešek na področju dlanirok (m/s ^2 )
Tipično A ocenijoni nivo jakosti zvoka:
Nivo zvočnega tlaka (dB(A)) (K=3dB(A))	82 dB (A)	82 dB (A)	82 dB (A)	82 dB (A)
Višina zvočnega tlaka (dB(A)) (K=3dB(A))	93 dB (A)	93 dB (A)	93 dB (A)	93 dB (A)

Vrednosti merjenja ugotovljene ustrezno z EN 60745.
