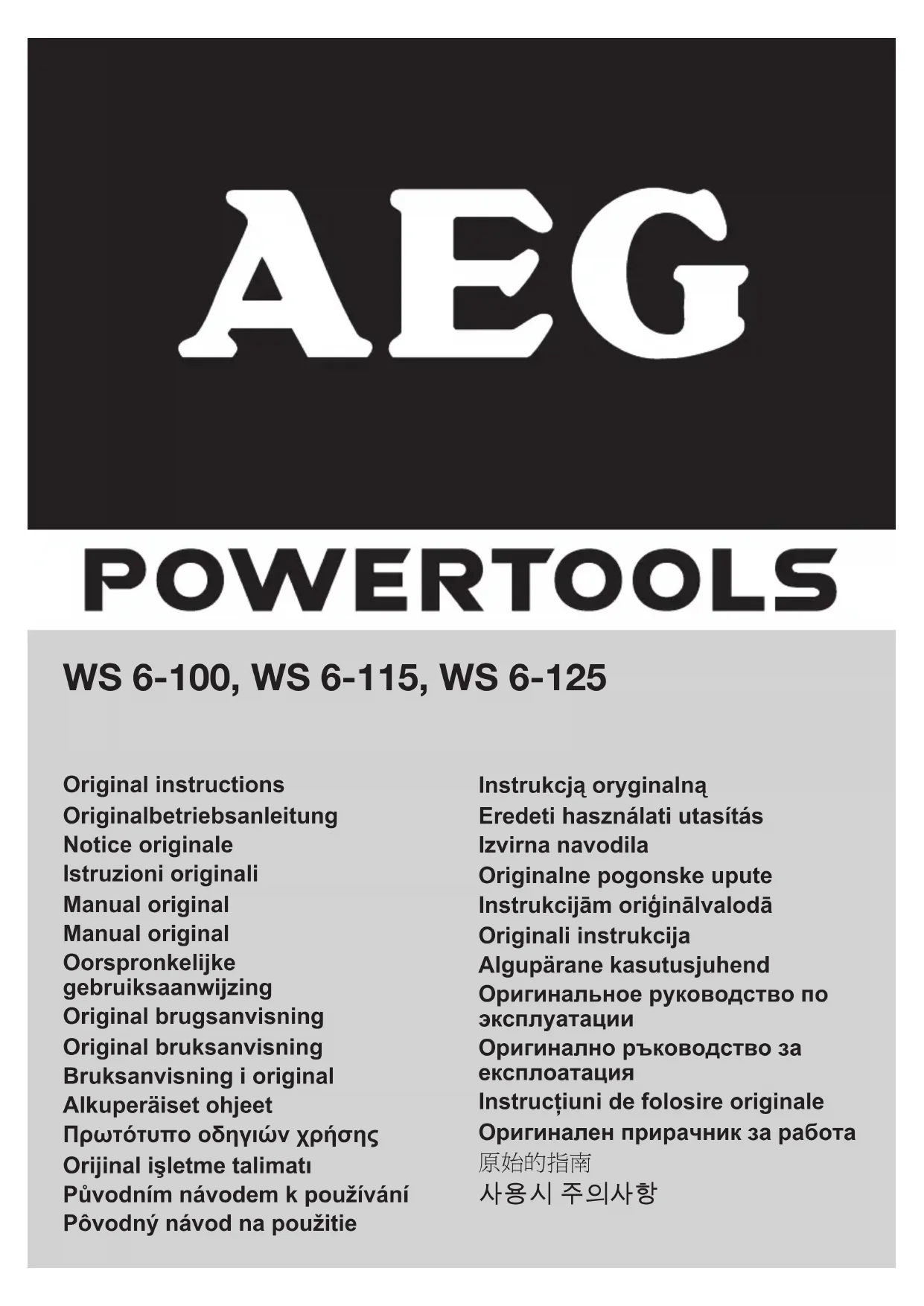

MODE D'EMPLOI WS 6100 AEG

) ...................................................... Diamètre de disque max. (mm) ............................................... Filetage de l’arbre .................................................................... Poids sans câble de réseau (kg) ............................................. Accélération type évaluée au niveau du bras et de la main (m/s

Niveaux sonores type évalués Intensité de bruit (dB (A) )(K = 3 dB(A)) ................................. Niveau de bruit (dB (A)) (K = 3 dB(A)) ................................... Toujours porter des casques protecteurs! Valeurs de mesures obtenues conformément à la norme européenne EN 60745. AVERTISSEMENT! Lisez toutes les consignes de sécurité et les instructions, même celles qui se trouvent dans la brochure ci-jointe. Le non-respect des avertissements et instructions indiqués ci après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les avertissements et instructions.

INSTRUCTIONS DE SÉCURITÉ PARTICULIERES

Avertissements communs pour le meu lage, le ponçage au papier de verre, les travaux avec brosses métalliques, le polissage et le tronçonnage : a) Cet outil électrique est destiné à fonctionner comme meuleuse, ponceuse, brosse métalli que, lustreuse ou outil à tronçonner. Lire tou tes les mises en garde de sécurité, les instructions, les illustrations et les spécica tions fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave. b) Ne pas utiliser d’accessoires non conçus spé- ciquement et recommandés par le fabricant d’outils. Le simple fait que l’accessoire puisse être xé à votre outil électrique ne garantit pas un fonc tionnement en toute sécurité. c) La vitesse assignée de l’accessoire doit être au moins égale à la vitesse maximale indi quée sur l’outil électrique. Les accessoires fonc tionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat. d) Le diamètre extérieur et l’épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée. e) La taille de mandrin des meules, asques, patins d’appui ou tout autre accessoire doit s’adapter correctement à l’arbre de l’outil électrique. Les accessoires avec alésages cen traux ne correspondant pas aux éléments de mon tage de l’outil électrique seront en déséquilibre, vibreront excessivement, et pourront provoquer une perte de contrôle. f) Ne pas utiliser d’accessoire endommagé. Avant chaque utilisation examiner les acces soires comme les meules abrasives pour détecter la présence éventuelle de copeaux et ssures, les patins d’appui pour détecter des traces éventuelles de ssures, de déchirure ou d’usure excessive, ainsi que les brosses métalliques pour détecter des ls desserrés ou ssurés. Si l’outil électrique ou l’acces soire a subi une chute, examiner les domma ges éventuels ou installer un accessoire non endommagé. Après examen et installation d’un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l’accessoire rotatif et faire marcher l’outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommagés seront nor malement détruits pendant cette période d’essai. g) Porter un équipement de protection indivi duelle. En fonction de l’application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections audi tives, des gants et un tablier capables d’arrê ter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respira teur doit être capable de ltrer les particules produi tes par vos travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition. h) Maintenir les personnes présentes à une dis tance de sécurité par rapport à la zone de tra vail. Toute personne entrant dans la zone de travail doit porter un équipement de protec tion individuelle. Des fragments de pièce à usiner ou d’un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d’opération.

i) Tenir l’outil uniquement par les surfaces de

préhension isolantes, pendant les opérations au cours desquelles l’accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l’accessoire coupant avec un l « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l’outil électrique et provo quer un choc électrique sur l’opérateur. j) Placer le câble éloigné de l’accessoire de rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l’accessoire de rotation. k) Ne jamais reposer l’outil électrique avant que l’accessoire n’ait atteint un arrêt complet. L’accessoire de rotation peut agripper la surface et arracher l’outil électrique hors de votre contrôle. l) Ne pas faire fonctionner l’outil électrique en le portant sur le côté. Un contact accidentel avec l’accessoire de rotation pourrait accrocher vos vête ments et attirer l’accessoire sur vous. m) Nettoyer régulièrement les orices d’aération de l’outil électrique. Le ventilateur du moteur atti rera la poussière à l’intérieur du boîtier et une accu mulation excessive de poudre de métal peut provoquer des dangers électriques. n) Ne pas faire fonctionner l’outil électrique à proximité de matériaux inammables. Des étincelles pourraient enammer ces matériaux. o) Ne pas utiliser d’accessoires qui nécessitent des réfrigérants uides. L’utilisation d’eau ou d’autres réfrigérants uides peut aboutir à une élec trocution ou un choc électrique. Rebonds et mises en garde correspon dantes Le rebond est une réaction soudaine au pincement ou à l’accrochage d’une meule rotative, d’un patin d’appui, d’une brosse ou de tout autre accessoire. Le pincement ou l’accrochage provoque un blo cage rapide de l’accessoire en rotation qui, à son tour, contraint l’outil électrique hors de contrôle dans le sens opposé de rotation de l’accessoire au point du grippage. Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériau, provoquant des sauts ou l’expulsion de la meule. La meule peut sauter en direction de l’opérateur ou encore en s’en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent égale ment se rompre dans ces conditions. Le rebond résulte d’un mauvais usage de l’outil et/ou de procédures ou de conditions de fonction nement incorrectes et peut être évité en prenant les précautions appropriées spéciées ci-dessous. a) Maintenir fermement l’outil électrique et pla cer votre corps et vos bras pour vous permet tre de résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, le cas échéant, pour une maîtrise maximale du rebond ou de la réaction de couple au cours du démarrage. L’opérateur peut maîtriser les couples de réaction ou les forces de rebond, si les précautions qui s’imposent sont prises. b) Ne jamais placer votre main à proximité de l’accessoire en rotation. L’accessoire peut effec tuer un rebond sur votre main. c) Ne pas vous placer dans la zone où l’outil électrique se déplacera en cas de rebond. Le rebond pousse l’outil dans le sens opposé au mou vement de la meule au point d’accrochage. d) Apporter un soin particulier lors de travaux dans les coins, les arêtes vives etc. Eviter les rebondissements et les accrochages de l’accessoire. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l’accessoire en rotation et à provoquer une perte de contrôle ou un rebond. e) Ne pas xer de chaîne coupante, de lame de sculpture sur bois, de chaîne coupante ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle. Mises en garde de sécurité spéciques aux opérations de meulage et de tron çonnage abrasif : a) Le protecteur doit être solidement xé à l’outil électrique et placé en vue d’une sécu rité maximale, de sorte que l’opérateur soit exposé le moins possible à la meule. Le pro tecteur permet de protéger l’opérateur des frag ments de meule cassée et d’un contact accidentel avec la meule. b) Utiliser uniquement des types de meules recommandés pour votre outil électrique et le protecteur spécique conçu pour la meule choisie. Les meules pour lesquelles l’outil électri que n’a pas été conçu ne peuvent pas être proté gées de façon satisfaisante et sont dangereuses. c) Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne pas meuler avec le côté de la meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique, l’application de forces latérales à ces meules peut les briser en éclats. d) Toujours utiliser des asques de meule non endommagés qui sont de taille et de forme correctes pour la meule que vous avez choi sie. Des asques de meule appropriés supportent la meule réduisant ainsi la possibilité de rupture de la meule. Les asques pour les meules à tronçonner peuvent être différents des autres asques de meule. e) Ne pas utiliser de meules usées d’outils élec triques plus grands. La meule destinée à un outil électrique plus grand n’est pas appropriée pour la vitesse plus élevée d’un outil plus petit et elle peut éclater. Mises en garde de sécurité addition nelles spéciques aux opérations de tronçonnage abrasif a) Ne pas « coincer » la meule à tronçonner ou ne pas appliquer une pression excessive. Ne pas tenter d’exécuter une profondeur de coupe excessive. Une contrainte excessive de la meule augmente la charge et la probabilité de torsion ou de blocage de la meule dans la coupe et la possibi lité de rebond ou de rupture de la meule. b) Ne pas vous placer dans l’alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, au point de fonctionnement, s’éloigne de votre corps, le rebond éventuel peut propulser la meule en rotation et l’outil électrique directement sur vous. c) Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quel conque, mettre l’outil électrique hors tension et tenir l’outil électrique immobile jusqu’à ce que la meule soit à l’arrêt complet. Ne jamais tenter d’enlever la meule à tronçonner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produire. Rechercher et prendre des mesures correctives an d’empê cher que la meule ne se grippe. d) Ne pas reprendre l’opération de coupe dans la pièce à usiner. Laisser la meule atteindre sa pleine vitesse et rentrer avec précaution dans le tronçon. La meule peut se coincer, venir chevau cher la pièce à usiner ou effectuer un rebond si l’on fait redémarrer l’outil électrique dans la pièce à usi ner. e) Prévoir un support de panneaux ou de toute pièce à usiner surdimensionnée pour réduire le risque de pincement et de rebond de la meule. Les grandes pièces à usiner ont tendance à échir sous leur propre poids. Les supports doi vent être placés sous la pièce à usiner près de la ligne de coupe et près du bord de la pièce des deux côtés de la meule. f) Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d’autres zones sans visibi lité. La meule saillante peut couper des tuyaux de gaz ou d’eau, des câblages électriques ou des objets, ce qui peut entraîner des rebonds. Mises en garde de sécurité spéciques aux opérations de ponçage a) Ne pas utiliser de papier abrasif trop surdi mensionné pour les disques de ponçage. Sui vre les recommandations des fabricants, lors du choix du papier abrasif. Un papier abrasif plus grand s’étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une déchirure du disque ou un rebond. Mises en garde de sécurité spéciques aux opérations de lustrage a) Ne permettre à aucune partie lâche du bonnet de lustrage ou de ses ls de xation de tour ner librement. Cacher ou tailler tous les ls de xation lâches. Les ls de xation lâches et en rotation peuvent s’enchevêtrer sur vos doigts ou s’accrocher sur la pièce à usiner. Mises en garde de sécurité spéciques aux opérations de brossage métallique a) Garder à l’esprit que des brins métalliques sont rejetés par la brosse même au cours d’une opération ordinaire. Ne pas soumettre à une trop grande contrainte les ls métalli ques en appliquant une charge excessive à la brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau. b) Si l’utilisation d’un protecteur est recomman dée pour le brossage métallique, ne permet tre aucune gêne du touret ou de la brosse métallique au protecteur. Le touret ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges. FRANÇAIS22 23 WS 6-100 WS 6-115 WS 6-125 WS 6-125 (110V) (220-240V) ..... 670 W ......... 670 W ............. 670 W ...................700 W ..... 370 W ......... 370 W ............. 370 W ...................385 W ..11000 /min .. 10000 /min ...... 10000 /min ............10000 /min ..... 100 mm ........115 mm ........... 125 mm ................125 mm ... M 10 ........... M 14 ............... M 14 ....................M 14 ...... 1,8 kg .......... 1,9 kg .............. 1,9 kg ....................1,9 kg ......... 4 m/s

• dB (A) p. 82
• dB (A) p. 82
• dB (A) p. 82
• dB (A) p. 93
• dB (A) p. 93
• dB (A) p. 93
• dB (A) dB (A) Les prises de courant se trouvant à l’extérieur doivent être équipées de disjoncteurs différentiel (FI, RCD, PRCD) conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tenir compte lors de l’utilisation de notre appareil.I Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Ne raccorder la machine au réseau que si l’interrupteur est en position arrêt. Ne jamais intervenir dans la zone dangereuse lorsque la machine est en marche. Utiliser toujours la poignée supplémentaire. Arrêter la machine tout de suite lorsqu’il y a des vibrations importantes ou que d’autres défauts surgissent. Contrôler la machine an d’en trouver les causes. Toujours utiliser et conserver les meules conformément aux indications du fabricant. L’usinage des métaux génère des étincelles. Veiller à ce que personne ne soit exposé à un danger. En raison du risque d’incendie, aucune matière inammable ou combustible ne doit se trouver dans la zone de projection des étincelles. Ne pas utiliser d’aspirateur de poussières. Toujours maintenir la machine de façon à ce que étincelles et poussières soient projetées dans la direction opposée au corps. Le chariot de guidage est obligatoire pour des travaux de tronçonnage de la pierre. L’écrou du asque doit être serré avant de mettre en marche la machine. La pièce à travailler doit être fortement serrée lorsque son propre poids ne suft pas à la maintenir. Ne jamais guider la pièce à travailler à la main vers la meule. Dans le cas de conditions d’utilisation extrêmes (par exemple, pendant le polissage à la meule des métaux avec le plateau d’appui et les disques de rectication aux bres vulcanisées), un encrassement important peut se former à l’intérieur de la meuleuse d’angle. Dans de telles conditions d’utilisation, il est nécessaire pour des raisons de sécurité de procéder à un nettoyage minutieux à l’intérieur pour éliminer les dépôts métalliques et de monter absolument un interrupteur de protection contre les courants de court-circuit en amont. La machine doit nous être expédiée pour une réparation si cet interrupteur de protection se déclenche. Sur les machines prévues pour les outils abrasifs à orice leté, vériez que la profondeur du letage est sufsante pour la longueur de la broche. Utiliser un capot de protection fermé contenu dans le programme d’accessoires pour les travaux de tronçonnage. p. 93

UTILISATION CONFORME AUX PRESCRIPTIONS

La meuleuse d’angle peut être utilisée pour des travaux de tronçonnage et de ponçage de nombreux matériaux, comme le métal ou la pierre. En cas de doute, respecter les indications du fabricant de l’outil. Comme déjà indiqué, cette machine n’est conçue que pour une utilisation normale.

DECLARATION "CE DE CONFORMITÉ

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60745, EN 55014-1, EN 55014-2, EN 61000-3- 2, EN 61000-3-3, conforme aux reglementations 98/37/CE, 2004/108/CE Rainer Kumpf Manager Product Development Winnenden, 2009-01-08 BRANCHEMENT SECTEUR Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée. ENTRETIEN Tenir toujours propre les orices de ventilation de la partie moteur. N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany. SYMBOLES Veuillez lire avec soin le mode d‘emploi avant la mise en service Toujours porter des lunettes protectrices en travaillant avec la machine. Avant tous travaux sur la machine extraire la che de la prise de courant. Accessoire - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments proposés pour votre machine et énumérés dans le catalogue d'accessoires. Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96/EG relative aux déchets d‘équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.
