DH14DSL - Hammare HiKOKI - Gratis bruksanvisning och manual

Tekniska specifikationer	HiKOKI DH14DSL borrhammare, 14,4V, borstlös motor, betongborrkapacitet 14 mm, tomgångshastighet 0-1 200 varv/min, slagkraft 1,5 J.
Användning	Idealisk för borrning i betong, murverk och metall. Passar för bygg- och renoveringsarbeten.
Underhåll och reparation	Kontrollera regelbundet kolens och rörliga delars skick. Rengör luftfiltret och smörj delarna enligt tillverkarens rekommendationer.
Säkerhet	Använd skyddsglasögon och handskar. Använd inte verktyget i fuktiga miljöer. Följ tillverkarens säkerhetsanvisningar.
Allmän information	Vikt: 2,5 kg. 2 års garanti. Levereras med batteri, laddare och transportväska.

Vanliga frågor - DH14DSL HiKOKI

Vilken typ av borrmaskin är HiKOKI DH14DSL?

HiKOKI DH14DSL är en sladdlös borrhammare, designad för borrning i betong, murverk och andra hårda material.

Hur byter jag borr på HiKOKI DH14DSL?

För att byta borr, se till att verktyget är avstängt och frånkopplat från strömkällan. Använd den medföljande nyckeln för att lossa chucken, ta bort den använda borren och sätt i den nya borren innan du drar åt chucken igen.

Vilken borrkapacitet har HiKOKI DH14DSL?

HiKOKI DH14DSL har en borrkapacitet på upp till 14 mm i betong och upp till 13 mm i stål.

Hur kan jag förlänga batteriets livslängd på min HiKOKI DH14DSL?

För att förlänga batteriets livslängd, undvik att låta batteriet bli helt urladdat innan du laddar det och förvara det på en sval och torr plats när det inte används.

Vad gör jag om min HiKOKI DH14DSL inte fungerar?

Kontrollera först att batteriet är laddat. Om det är laddat och verktyget fortfarande inte fungerar, inspektera anslutningar och komponenter för eventuella skador. Om problemet kvarstår, kontakta kundtjänst för hjälp.

Är HiKOKI DH14DSL utrustad med ett vibrationsdämpningssystem?

Ja, HiKOKI DH14DSL är utrustad med ett vibrationsdämpningssystem för ökad komfort vid längre arbeten.

Kan jag använda HiKOKI DH14DSL för utomhusarbete?

Ja, HiKOKI DH14DSL är designad för utomhusbruk, men det är viktigt att inte utsätta den för extrema väderförhållanden eller vatten.

Vilken typ av batterier är kompatibla med HiKOKI DH14DSL?

HiKOKI DH14DSL är kompatibel med HiKOKI litiumjonbatterier på 14,4 V och 18 V.

Hur rengör jag min HiKOKI DH14DSL efter användning?

Efter användning, koppla ur verktyget och rengör det med en torr trasa. Undvik att använda slipande kemikalier som kan skada ytan.

Var kan jag hitta reservdelar till HiKOKI DH14DSL?

Reservdelar till HiKOKI DH14DSL finns hos auktoriserade HiKOKI-återförsäljare eller direkt på HiKOKIs webbplats.

BRUKSANVISNING DH14DSL HiKOKI

(Oversätting av ursprungliga instruktioner)

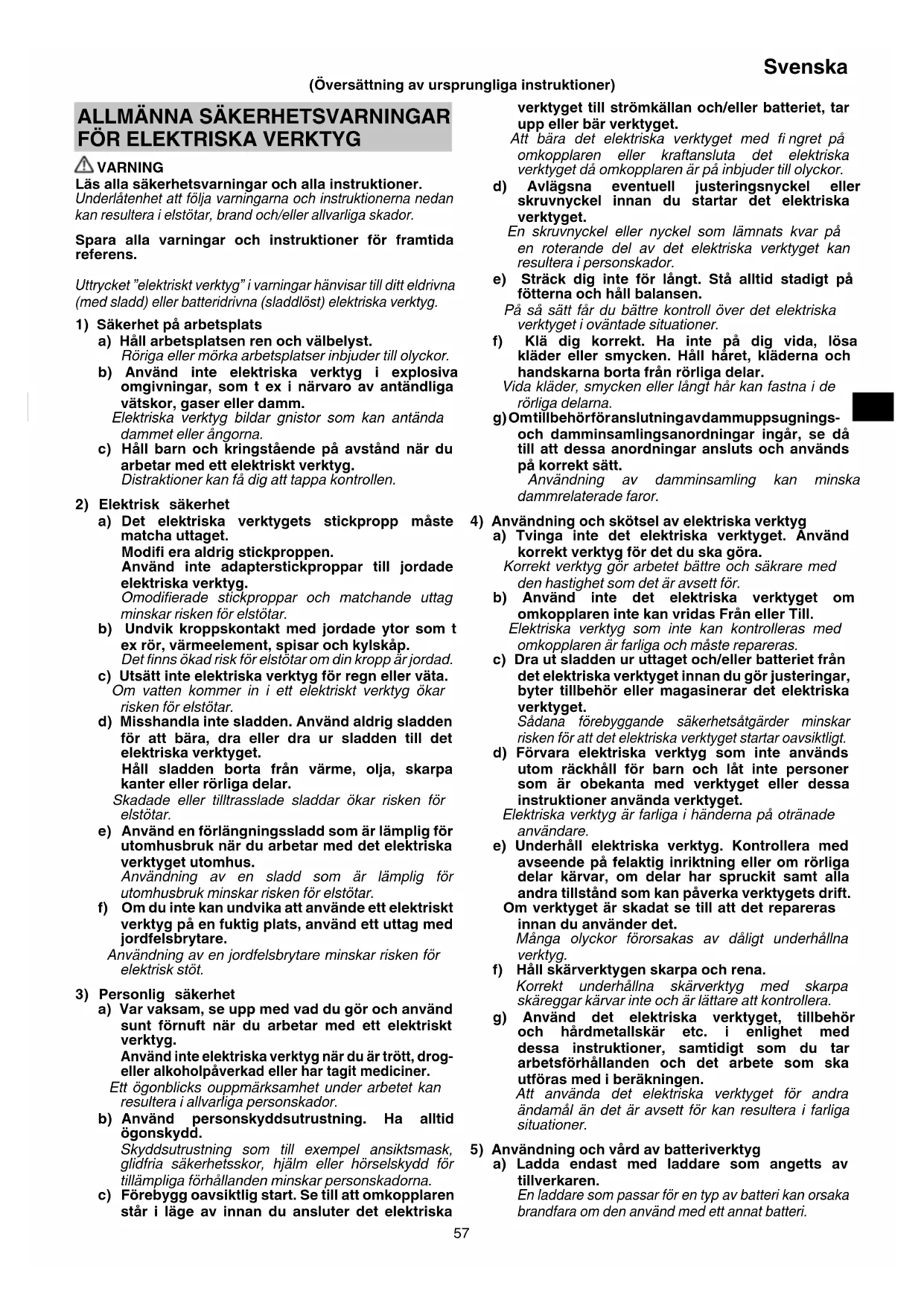

ALLMÄNNASAKERHETSVARNINGAR FÖRELEKTRISKA VERKTYG

WARNING

Läs alla sakerhetsvarningar och alla instruktioner. Underlætenhet att folja varmingarna och instruktionerna nedar kan resultera i elstotar, brand och/eller allvarliga skador.

Spara alla varninger och instruktioner for framtida referens.

Uttrycket "elektriskt verktyg" i varningar hanvisar till ditt eldrivna (med sladd) ell batteridrivna (sladdlost) elektriska verktyg.

1) Sakerhet pa arbetsplats

a) Häll arbetsplatsen ren och välbelyst.

Rörga eller mörka arbetsplatser inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i narvaro av antändiga vātskor, gaser aller damm.

Elektriska verktyg bildar gnistor som kan antanda dammet aller angorna.

c) Hall barn och kringstaende på avstand nar du arbetar med ett elektriskt verktyg.

Distractioner kan fà dig att tappa kontrollen.

2) Elektrisk sakerhet

a) Det elektriska verktygets stickpropp maste matcha uttaget.

Modifi er aldrig stickproppen.

Använd inte adapterstickproppar till jordade elektriska verktyg.

Omodifierade stickproppar och matchande uttag minskar risken for elstotar.

b) Undvik kroppskontakt med jordade ytor som tex rör, varmeelement, spasar och kylskap.

Det finns ökad risk für elstötar om din kropp ár jordad.

c) Utsatt inte elektriska verktyg for regn aller vata. Om vattenkommen in i ett elektriskt verktyg okar risken for elstotar.

d) Misshandla inte sladden. Använd aldrig sladden För att bara, dra eller dra ur sladden till det elektriska verktyget. Häll sladden borta是从varme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar okar risken for elstotar.

e) Använd en forlängningssladd som ar lamplig für utomhusbruk nar du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som ar lamplig for utomhusbruk minskar risken for elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en faktig plats, använd ett uttag med jordfelsbrytare.

Använding av en jordfelsbrytare minskar risken for elektrisk stöt.

3) Personlig sakerhet

a) Var vaksam, se upp med vad du gör och använd sunt fornuft Near du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg nar du arrott, drogeller alkoholpaverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kanresultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrusting som till exempl ansiktsmask, glidfria sakerhetsskor, hjalm eller horselskydd for tillampliga forhallanden minskar persokadorna.

c) Förebygg oavsiktlig start. Set till att omkopplaren stär i läge av innan du ansluter det elektriska

verktyget till stromkallan och/eller batteriet, tar upp erler bar verktyget.

Att bāra det elektriska verktyget med fingret pa omkopplaren ell er kraftansluta det elektriska verktyget dā omkopplaren ar pa inbuder till olyckor.

d) Avlagsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel aller nyckel som lamnats kvar pa en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte für langt. Stå alltid stadigt på fötterna och häll balansen.

Pá sá satt fár du bättre kontroll over det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösakläder aller smycken. Håll haret, kläderna ochhandskarna borta是从rörliga delar.

Vida kläder, smycken aller langt HAR kan fastna i de rörliga delarna.

g) Omtillbehörforansluttingavdammuppsugningsoch damminsamlingsanordninger ingár, se dà till att dessa anordninger ansluts och anvands på korrekt satt.

Använding av damminsamling kan minskadammrelaterade faror.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg für det du sca gora.

Korrekt verktyg gör arbetet bättre och sakrare med den hastigkeit som det ar avsett für.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Frán eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren ar farliga och maste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet fran det elektriska verktyget innan du gör justeringar, byter tillbehör uller magasinerat det elektriska verktyget.

Sádana forebyggande sakerhetsatgärder minskar risken for att det elektriska verktyget startar oavsiktigt.

d) Förvara elektriska verktyg som inte används utom räckhäll for barn och lát inte personer som ar obekanta med verktyget aller dessa instruktioner använda verktyget.

Elektriska verktyg ar farliga i händerna på otränade användare.

e) Underhäll elektriska verktyg. Kontrollera med avseeende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan päverka verktygets drift.

Om verktyget ar skadat se till att det repareras innan du anyander det.

Många olyckor Förorsakas av dāligt underhällna verktyg.

f) Häll skärverktygen skarpa och rena.

Korrekt underhällna skärverktyg med skarpa skäreggar kärvar inte och ar lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hardmetallskar etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsforhällanden och det arbete som skautforas med i beräkningen.

Att anvanda det elektriska verktyget for andra andamål an det ar avsett for kan resulteda i farliga situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren.

En laddare som passar for en typ av batteri kan orsaka brandfara om den anvand med ett annat batteri.

Svenska

b) Använd verktyg endast med specifi kt avsedda batteri.

Användning av annat batteri kan ansaka risk for skada eller brand.

c) När batteriet inte används Förvara det franskilt frän andra metallföremål sö som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning frän en pol till en annan.

d) Vid oriktigt handhavande kan vatska komma ut fran batteriet; undvik kontakt. Om kontakt av misstag sker, spelà med vatten. Om vatskakommen i ögonen sök medicinsk hjälp.

Vatska som lacker fran batteriet kan orsaka irritation ell erbrnskador.

6) Service

a) Låt en kvalifi cerad reparator utföra service pà ditt elektriska verktyg och använd bara identiska reservdeler.

Detta garanterar att det elektriska verktyget alltid ar sakert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Häll barn och bräckliga personer på avständ.

När verktygen inte används skade forvaras utom räckhäll for barn och brackliga personer.

BATTERIDRIVEN BORRHAMMARE SAKERHETSVARNINGAR

1. Bär hörskydd

1. Använd extrahandtag(en) om det/de levereras med verktyget.

Om du fölorar kontrollen über verktyget kan det orsaka persorskada.

1. Hall i elverktygets isolerade greppytor nar du utfor arbeten under vilka skartillbehoret riskerar att komma i kontakt med dolda sladdar.

Om skärtillbehöretkommen i kontakt med en stromforande sladd kan detta gora frilagda metalldilar av elverktyget stromforande och ge dig en elstöt.

YTTERLIGARE SAKERHETSVARNINGAR

1. Se till att inga främande foremal hamnar i verktyget genom batterioppingen aller uttagen.

2. Ta aldrig isär vare sig det uppladdningsbara batteriet aller laddningsaggregatet.

3. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk strom och overhetting. Det leder till brannskada eller skada på batteriet.

4. Kasta inte batteriet i öppen eld. Om batteriet blir brant kan det explodera.

5. När borrhammaren används utan uppehäll, kan det hända att borrhammaren blir överhettad, vilket leder till skada i motorn och omkopplaren. Den skall då lamnas i ca., 15 minuter sa att den fär kylas ned.

6. Se till att inga foremål erler främande ämnen hamnar i laddningsaggregatets ventilationshål. Isätting av metallforemål erler lättantändiga objekt i ventilationshålenkommen att resultera i elektriska överslag och skador på laddningsaggregatet.

7. Sā snart batteriets afterladdningstid blir für kort für verktygets practiska använding, skall du Föra eller skicka batteriet till Återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

8. Innan brytning, sönderskavning eller bornning i vaggar, tak uller golv skall du kontrollera att det inte finns elektriska kablar uller ledare inom arbetsområdet.

9. Se till att strömbrytaren star i lage OFF (av). Om batteriet installeras medan strömbrytaren star i lage ON (på),kommen elverktyget att starta omedelbar, vilket kan orsaka en allvarlig olycka.

10. Vidrōr inte borstkaret under erler strax afterett arbete. Borstkaret blir mycket varmt under arbetets gäng, vilket kan orsaka allvarliga brännskador.

11. Håll alltid ordentligt i kroppshandtaget och sidohandtaget på elverktyget. Annars kan motkrafterna som skapas resultera i felaktig eller till och med farligt handhavande.

12. Använd ansiktsmask
    Andas inte in det skadliga damm som alstras vid borrning
    eller bilning. Dammet kan utgöra en halsorisk För dig själv
    och personer i narheten.

13. Kontrollera att batteriets isattning i verktyget har skett pa korrekt satt. Slarvig istattning kan medfora risk for olycksfall beroende pa att batteriet faller ut ur verktyget.

14. För att forebygga olyckor, var noga med att stänga av strömbrytaren och dra ut batteriet innan du byter tillbehör, forvarar, bar eller nar du inte använder verktyget.

15. Borrkronans montering

For att forebygga olyckor, se till att sla av strombrytaren och dra ut batteriet.

När du använder verktyg sāsom spetsar, borrkronor, osv., se till att använda de originaldar som angetts av vart foretag.

Rengor skafet pa borrkronan.

Kontrollera lasningen genom att dra i borstkaret.

1. Växlingsspaken fär endast manovreras nar motorn har stannat helt. Om växlingsspaken används nar motorn ar igäng kan det gora sa att spetsverktyget plotted börjar rotera, vilket kan leda till en olycka. (Bild 7)

2. Rotation + hamring

Om borkronankommenikontaktmed enjarnstang stannar kronan omedelbart och borrhammaren reagerar genomattvrida sig.Dra darfor at sidohandtaget ordentligt,hallikroppshandtagetochsidohandtagen.

1. Endast rotation

For att borra i tra aller metall med hjalp av borrchucken och chuckadaptern (extra tillbehör).

O Tillampning av storre kraft an nödvändigt fär inte arbetet att gå snabbare, men det forsämrar borrkronans spets och minskar dessutom borrhammarens livslängd.

Borrkronorna kan brytas av nár borrhammaren dras ut ur borrhalet. Vid tillbakadragnig ar det viktigt att anvanda en tryckande roelse.

O Forsok inte att borra forankringshal aller hal i betong med Funktionen endast rotation installd.

O Forsok inte använda borrhammaren i laget rotation med slag när borrchucken och chuckadaptern sitter pa. Detta skulle kraftigt förkorta livslängden pa alla delar av maskinen.

1. Valja ström-/spar-läge

Man kan öka eller minska slagborrens slagkraft for att anpassa den till dess användningsområde genom att manövrera skiftknappen enligt Bild 10. Anpassa kraften for att matcha det användningsområde som avses.

O Borra inte hal i tra med laget for "SPARA". Det finns risk for att motorn branns sonder aftersom den latt laser sig beroende pa den laga effekten.

1. Titta inte direkt in i Ijuset. Det kan ortsaka skador pa ogonen.

2. För att forebygga att batteriets kraft forbrukas på grund av att man glomt slå av LED-ljusetkommen ljuset att slås av automatiskt after cirka 15 minutes.

WARNING FÖR LITIUMJONBATTERI

For att forlänga livstiden ar litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I handelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta ár inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.
   I detta fall ladda omedelbart upp det.
2. Om verktyget ar überbelastat kan motorn stanna. Om sa harder slapp knappen pa verktyget och ta atgarda orsaken till overbelastningen. Du kan anvanda det igen nar det svalnat.
3. Om batteriet overhettas under for hog belastning kan batteriet ta slut.

Om detta hander, sluta anzanda batteriet och lát det svalna. Du kan anzanda det igen nar det svalnat.

Vidare, var god beakta foljande varningar och foreskrifter.

WARNING

For att forebygga lackage fran batteri, varmeutveckling, rok, explosion och eldsvada, var god beakta foljande forsiktighetsatgarder.

1. Se till att damm och smuts inte samlas pa batteriet.

O Vid arbete se till att damm och smuts inte faller pa batteriet.

Se till att eventuelt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.

O Forvara inte batteri som inte anvands på en plats dar de utsats for damm och smuts.

Innan forvaring av ett batteri avlagsna eventuelt damm och smuts som har fastnat pa det och forvara det inte tillsammans med metallforemal (skruvar, spikar etc.).

1. Gör inte hal i batteri med skarpa foremål sá som spik, slå med hammare, stampa på eller kasta foremål på eller utsätt batteriet for fysisk pafrestning.

2. Använd inte uppenbarigt skadat batteri eller batteri som ar deformerat.

3. Använd inte batteriet med polerna omvända.

4. Anslut inte direkt till ett elektriskt uttag aller uttaget for cigarettändare i en bil.

5. Använd inte batteri für andra syften an de som anges.

6. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

7. Utsatt inte batteriet for hoga temperaturer aller högt tryck sa som i en mikrovågsugn, hartork aller högtrycksbehällare.

8. Håll borta frän eld sö snart lækage eller illaluktande lukt upptäcks.

9. Använd inte på plats)där stark statisk elektricitet skapas.

10. Om batteriet lacker, luktar illa, blir varmt, missfargat eller missformerat eller pa nagot satt upplevs som onormalt vid anvandning, laddning eller forvaring, ta omedelbart bort det fran verktyget eller batteriladdaren och sluta anecd det.

FÖRSIKTIGT

1. Om vatska som lacker fran batterietkommen i ogonen gnid inte ogonen och skolj dem val med friskt rent vatten fran en kran och kontakta omedelbart medicinsk hjälp.

Om inget gös kan vatskan orsaka ögonproblem.

1. Om vatskankommenikontaktmedin hud ellerdina klader, tvatta omedelbartvalmed rentvatten sa som fran en kran.

Det fi nns en chans att det kan orsaka hudirritation.

1. Om du upptäcker rost, dalg lukt, overhettning, missfargninq, deforming och/eller andra ovanligheter nar du anvander batteriet for forsta gangen anvand det inte utan lamna tillbaka det till din aterforsäljare eller handlare.

WARNING

Om ett främande elektriskt ledande materialkommen i kontakt med batteriets anslutningar, kan batteriet kortslutas och fororsaka brand. Vid forvaring av litiumjonbatterier, se till att folja nedanstäende anvisningar.

O Placera inte ledande foremal som spikar och ledninger i stal eller koppar i forvaringsfacket.
For att undvika kortslutning, montera batteriet i verktyget aller satt pa batteriskyddet vid forvaring for att dolja ventilatorn.

SYMBOLER

WARNING

Nedan visas de symboler som anvands for maskinen. Se till att du forstar vad de betyder innan verktyget anvands.

	DH14DSL / DH18DSL: Batterid driven borrhammare
	Läs alla säkerhetsvarningar och alla instruktioner.
	Gäller endast EU-länder Elektriska verktyg fär inte kastas i hushållssoporna! Enligt direktivet 2002/96/EG som avser öldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning skä uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig ätervinning.
V Märkspänning
n0	Hastighetutan belastning
Pm	Kraftläge
Sm	Sparläge
	Betong
	Stål
	Trä
	Funktionen endast rotation
IT	Funktionen rotation med hamring
I	Slå PÅ
O	Slå AV
	Koppla loss batteriet
D	Ljuskontakt
	Knapp für kvarvarande batteri
R	Rotation medurs
L	Rotation moturs
	Batteriet ar nastan helt urladdat. Ladda batteriet)så snart som möjlig

Svenska

	Hälften av batteriets energia és forbrukad.
	Det fi nns tillräckligt med energia kvar i batteriet.
	Förbjuden átgård

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enthet) innehäller paketet tillbehören listade på sidan 183.

Standardtilbehoren kan andras utan foregaende meddelande.

ANVÄNDNINGSOMRÄDEN

O Börning av Förankringshäl
O Borra hal i betong
O Borra halikakel
Funktionen endast rotation
O Borra i stål erler tra

(med extra tillbehör)

O Åtdragning av maskinskruvar, traskruvar (med extra tillbehör)

TEKNISKA DATA

Modell			DH14DSL DH18DSL
Spänning			14,4 V 18 V
Tomgångsvarvital (Spara/Eff ekt)			0 - 750 min-1 / 0 - 1500 min-1
Slaghastighet vid full belastning Spara/Effekt			0 - 3100 min-1 / 0 - 6200 min-1
Kapacitet Borring		Tegal	16 mm
		Stål	13 mm
		Trä	18 mm
Vikt			2,1 kg 2,2 kg

ANMÄRKNING

Beroende på HiKOKIs kontinueleriga forsknings- och utvecklingsarbete, forbehäller HiKOKI ratten tilländringar av tekniiska datautan foregående meddelande.

BATTERILADDNING

Ladda upp batteriet enligt de foljande anvisningarna innan du anvanderitt elektriska verktyg.

1. Anslut till en stromkalla. (Bild 2)

Vid laddning av batteriet med en vaxelströmskälla

O Anslut laddarens nätkabel till ett natuttag.

Kontrollan kommer att blinka i rott (med intervaller pa 1 sekund) after anslutning av natakabel till laddaren.

FÖRSIKTIGT

Använd inte elkablar om de ar skadade. Se till att fä de reparerade omedelbart.

Vid laddning av batteriet med bilens 12 V-likströmsuttag (UC18YML2)

Fast batteriladdaren pa plats i bilen.

Använd medfoljande remmar for att fasta batteriladdaren på plats och se till att den inte flyttar på sig plotsligt. (Se Bild 14)

FÖRSIKTIGT

Placera inte batteriladdaren aller batteriet under forarsatet. Fäst batteriladdaren på plats for att forhindra att den plotsligt fl yttar pa sig dà detta kan orsaka en olycka.

Bild 14

Sattigarettandaranslutningenicigarettandaruttaget.

Om kontakten arlos och faller utfrancigarettandaruttaget, reparera uttaget. Da uttaget kan vara trasigt rekommenderas du att kontakta din lokala bilforsalgare. Fortsatt anvanding av uttaget kan resultera i en olycka pa grund av overhettning.

1. Satt i batteriet i laddaren. (Bild 2)

Satt i batteriet ordentligt i laddaren.

3. Laddning

Laddningen sats igang after batteriets isattning i laddaren. Signallampan lyser i rott.

När batteriet blir fullt laddadkommen signallampan att blinka rdd. (Med intervaller pa 1 sekund) (Se Tabell 1)

Hur signallampan lyser/blinkar till

Hur signallampan lyser/blinkar till fore laddnings-start, under pagäende laddning och after slUTFord laddning visas i nedanstäende Tabell 1.

Tabell 1

Signallampans indikationer
Indikeringslampan lyser eller blinkar.	Färe laddning Blinkar (röd)	Lyser 0,5 sekunder. Lyser inte 0,5 sekunder.(släckt 0,5 sekunder)
	Under pågående laddning	Lyser (röd)	Lyser ihållande
	Laddningen fullbordad	Blinkar (röd)	Lyser 0,5 sekunder. Lyser inte 0,5 sekunder.(släckt 0,5 sekunder)
	Gär inte att ladda	Flimrar (röd)	Lyser 0,1 sekunder. Lyser inte 0,1 sekunder.(släckt 0,1 sekunder)	Fel i batteriet eller laddaren
	Överhettad beredskapSLage	Lyser (grön)(UC18YML2)	Lyser ihållande	Batteriet överhettat.Kan inte ladda.(laddningkommen att böjar Nar batteriet svalnat).
		Blinkar (röd)(UC18YFSL)	Lyser 1 sekund. Lyser inte 0,5 sekunder.(släckt 0,5 sekunder)
	Laddning med strömkälla i en bilär möjig (UC18YML2)	Blinkar (grön)	Lyser 0,5 sekunder. Lyser inte 0,5 sekunder.(släckt 0,5 sekunder)	Fel i batterietller laddaren

ANMÄRKNING: I standby-laget für kylning av batteri, kyler UC18YML2 / UC18YFSL det überhettade batteriet med hjälp av en kylfl akt.
(Kylfläkten fungerar dock inte nar batteriet laddas med bilens 12 V-likströmsuttag.)

Angaende temperaturer och laddningstid for batteriet.

Temperaturer och laddningstider blir som visas i Tabell 2.

Tabell 2

Laddare Batteri		UC18YFSL	UC18YML2 (AC/DC)*1
Laddningsspanning V 14,4V - 18V
Vikt kg 0,5 0,7
Temperaturer vid vilka batterierna kan laddas		0°C - 50°C
Laddningsid För batterikapacitet, ca. (vid 20°C)
1,3 Ah	min.	20	20 / 50
1,5 Ah	min.	22	22 / 60
2,0 Ah	min.	30	30 / 80
2,5 Ah	min.	35	35 / 100
3,0 Ah	min.	45	45 / 120
4,0 Ah	min.	60	60 / 160
5,0 Ah	min.	75	75 / 200
Antal battericeller 4 - 10

*1 Växelström strömkälla / Likströms 12V (bil) strömkälla

ANMÄRKNING

Laddningsstiden

kan variera

omgivningstemperaturen och natspanninger.

Speciell vid användning av en likströms 12V stromkälla i en bil kan det krava langre uppladdningstid vid höga temperaturer.

1. Koppla loss laddarens natsladd fran behallaren eller cigarettandarutttaget.
2. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMARKNING

Kom ihag att dra ut batteriet ur laddaren after anvandning och att spara det.

FÖRSIKTIGT

enligt Det kan hända att signallampan på laddaren lyser grön under 1 sekund och släcks under 0,5 sekunder (av 0,5 sekunder) nar batteriet laddas medan det blivit varmt, beroende av att det fatt ligga i solen eller nar det sàttis i laddaren strax after avslutat bruk. Om detta ar fallet, lât batteriet svalna Först innan du startar uppladdning.

När signallampan börjar flmra snabbt irott (med intervaller om 0,2 sekunder) maste batteriets isattningsöppning kontrolleras for främande ømmen, som maste tas bort. Om det inte fi nns nagra främande foremal ar det troligt att det ar fel pa batteriet aller laddaren. Ta den till en auktoriserad serviceverkstad.

Svenska

Det tar ca tre sekunder for den inbyggda mikrodatomn att avkänna att batteriet laddas med laddaren urtagen. Vänta dārfor i minst tre sekunder innan batteriet pa nytt sätts i laddaren for fortssatt laddning. Det kan hända att batteriet inte laddas upp pa korrekt satt om batteriet sätts i laddaren pa nytt inom tre sekunder.

Kontrollera biluttagets spanning när indicatorlampan blinkar kontinuerligt grön (var 0,2:e sekund). (UC18YML2)

Om spanninger er 12 V eller lagre, indikerar detta att bilbatteriet har forsvagats och inte kan laddas.

O Om indicatorlampan inte blinkar rott (varje sekund) trots att laddarsladden eller cigarettandarkkontakten ar ansluten till strommen, indikerar detta att laddarens skyddskrets kan vara aktiverad.

Koppla bort sladd aller kontakt fran strommen och ateranslut after cirka 30 sekunder. Om detta inte fär indicatorlampan att blinka rott (varje sekund), lamna in laddaren till HiKOKIs auktoriserade servicecenter.

MONTERING OCH ANVÄNDNING

Åtgård Bild Sida
Borttagning och isättning av batteri	1 184
Laddning 2 184
Montering / demontering av sidohandtaget	3 184
Isättning av SDS-plus borverktyg	4 184
Borttagning av SDS-plus borverktyg	5 185
Välja rotationsrikting	6 185
Välja driftläge	7 185
Justering av borrdjup	8 185
Välja spar-/ström-läge 9 185
Startomkopplarens manövrering 10	185
Indikeringslampa För kvarvarande batteri	11 186
Användning av LED-ljuset 12 186
Kontroll och byte av kolborste 13 186
Val av tillbehör* — 187, 188

• Kontakta en auktoriserad HiKOKI serviceverkstad for detailerad information om respektive verktyg.

SMÖRJNING

Smörjmedel med låg viskositet appliceras på denna slagborr sa att den kan användas under lang tid utan att smörjmedlet behöver bytas ut. Kontakta narmaste servicecenter for byte av smörjmedel ifall du marker att det lacker ut ur skruvara. Om slagborren används trots bristen på smörjmedel upppkommen skador och livslängden reduceras.

FORSIKTIGT

Endast det angivna smorjmedlet skall anvandas ienna maskin. Anvandning av andra typer av smorjmedel kan inverka negativp maskinens prestanda. Se till att du radfragar aterforsaljaren betrafnde byte av smorjmedel.

UNDERHÄLL OCH INSPEKTION

FÖRSIKTIGT

Var noga med att stänga av strömbrytaren och ta bort batteriet fore underhäll och inspektion.

1. Oversyn

Eftersom användning av ett slätt och skadat verktyg minskar arbetseffektiviteten eller resulterar i motorns überhettning, skall verktyget slipas ull bytas ut mot ett nytt sa snart det böjar bli slitet.

2. Knotroll av skruvforband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de ar ordentligt fastdragna. Om nçagon av skruvarna skulle lossa, dra omedelbart at dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motors underhall

Motorns linding kan sāgas utgōra maskinens hjärta. Var mycket fösiktig sa att lindningen intekommen till skada och/eller utsätt's for olja eller vatten.

4. Kontroll av kolborstar (Bild 13)

Kolborstarna i motorn ar forbruksartiklar och utsatts for slitage. Byt alltid ut kolborsten mot en ny sa snart den ar sliten ellr nara avnotningsgransen a, aftersom en slitten kolborste kan vara orsak till motorfel. Se ocksa till att kolborstarna ar rena och ror sig fritt i kolhallarna.

ANMARKNING

Se till att anvanda en ny kolborste tillverkad av HiKOKI (kodnr 999100) vid byte av kolborste.

5. Byte av kolborste (Bild 13)

Ta ut den forbrukade kolborsten genom att forst ta loss borsthylsan och sedan haka tag i utbuktningen pa kolborsten med en vanlig skruvmejsel eller liknande.

Vid montering av kolborsten, välj riktning sä att kolborstens nagel ⑥ passar med kontaktdelen ⑨ hos borströret. Tryck sedan in den med ett finger. Slutligen, montera borsthuven.

FÖRSIKTIGT

Var mycket noga med att skjuta in nageln på kolborsten i kontaktdelen på borstmunstykets utsida. (Välj en av de två naglar som finns tillgangliga.)

Det arytterst viktigt att detta gors pa korrekt satt. Felaktig montering kan resultera i att nageln pa kolborsten deformeras, vilket i sin tur kan orsaka tidigt motorfel.

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorösningar, bensin aller thinner dä de smälter plast.

7. Forvaring

Förvara elverktyget på att stalle)där temperaturen inte.
overstiger 40^ och)där inte barnkommen at den.

ANMÄRKNING

Se till att batteriet ar fulladdat om det sca forvaras for en langre tid (tre manader erler mer). Batterier med lagre kapacitetkommen kanske att laddas ur om de lagras for en langre tid.

ANMARKNING

Förvaring av litiumjonbatterier.

Se till att litiumjonbatterier ar fulladdade innan de forvaras.

Längre forvaring av batterier med en låg laddning kan resultera i forsamrad prestanda, väsentigt minskad användningstid for batterier och det kan också leda till att batterier inte kan behälla en laddning.

Men vasantigt minskad användningsid for batterier kan Återställas genom upprepad laddning och användning av batterierna två till fem gänger.

Om batteriernas användningstid Förblir extremkt kort även after upprepad laddning och användning, anse att batterierna ar slut och kop nya batterier.

FÖRSIKTIGT

Vid använding och underhäll av elverktyg måste de sakerhetsbestammelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande for batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera sakerheten och prestanda für vara batteridrivna elektriska verktyg som används med andra batterier an de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler aller andra inre delar).

GARANTI

Vi garantar HiKOKI Elektriska verktyg i enlighem med lagstadgade/landsspecifi ka bestammelser. Denna garanti tacker inte defekter aller skada på grund av felaktig anvandning, missbruk aller normal forslitting. Vid reklamation, var god att skicka det elektriska verktyget, ej isartaget, med GARANTIBEVIS som hittas i slutet påenna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angäende buller och vibrationer

Uppmatta varden har bestamts enligt EN60745 och fastställt i enlighet med ISO 4871.

A-vagl judeff ektniva: 97 dB (A)

A-vagd ljdtrycksniva: 86 dB (A)

Osakerhet K: 3 dB (A)

Använd hörskydd.

Vibration totalvarden (triax vektorsumma) har bestamts enligt EN60745.

Slagborning i betong:

Vibrationsavgivning varde a_h HD = 10,8m / s^2

Osakerhet K = 2,2m / s^2

Det angivna totalvardet for vibrationer har matts enligt en standardtestmetod och kan anvandas vid jamforelse av verktyg.

Det kan också användas vid preliminäruppskattning av exponering.

WARNING

Vibrationsavgivning under verkligt anvandande av elverktyget kan skilja sig fran det angiva totalvdet beroende pa det satt som verktyget ar anvant pa.
- Identifiera sakerhetsatgärder som kan utforas for att skydda operatoren som baseras pa en uppskattning av utsattning i verkligehen (tar med i berakningen alla delar av anvandandet sa som nar verktyget ar avstangt och nar det kors pa tomgang utover ut da startomkopplaren anvands).

ANMÄRKNING

Beroende på HiKOKIs kontinuierlga forsknings- och utvecklingsarbete, forbehaller HiKOKI ratten till andringar av tekniska datautan foregående meddelande.

1) Sikring på arbeidsområdet

Den kan och brukes som en forelopig estimering av ekspponering.

ADVARSEL
