Tekniset ominaisuudet	HiKOKI DH14DSL poravasara, 14,4 V, harjaton moottori, betonin porauskapasiteetti 14 mm, tyhjäkäyntinopeus 0-1 200 r/min, iskuvoima 1,5 J.
Käyttö	Erinomainen betonin, muurauksen ja metallin poraukseen. Sopii rakennus- ja korjaustöihin.
Huolto ja korjaus	Tarkista säännöllisesti hiilien ja liikkuvien osien kunto. Puhdista ilmansuodatin ja voitele osat valmistajan suositusten mukaisesti.
Turvallisuus	Käytä suojalaseja ja käsineitä. Älä käytä työkalua kosteissa ympäristöissä. Noudata valmistajan turvallisuusohjeita.
Yleiset tiedot	Paino: 2,5 kg. 2 vuoden takuu. Toimitetaan akun, laturin ja kuljetuskotelon kanssa.

Usein kysytyt kysymykset - DH14DSL HiKOKI

Minke4 tyyppinen porakone on HiKOKI DH14DSL?

HiKOKI DH14DSL on langaton poravasara, joka on suunniteltu poraamiseen betoniin, muuraukseen ja muihin koviin materiaaleihin.

Kuinka vaihdan porantere4n HiKOKI DH14DSL: sse4?

Vaihtaaksesi porantere4n varmista, ette4 tyf6kalu on sammutettu ja irrotettu virtale4hteeste4. Ke4yte4 mukana toimitettua avainta kiriste4e4ksesi istukan, poista kulunut porantere4 ja aseta uusi porantere4 ennen istukan kiriste4miste4.

Mike4 on HiKOKI DH14DSL: n porauskapasiteetti?

HiKOKI DH14DSL: n porauskapasiteetti on enimmille4e4n 14 mm betonissa ja enimmille4e4n 13 mm tere4ksesse4.

Kuinka voin pidente4e4 HiKOKI DH14DSL: n akun kestoa?

Pidente4e4ksesi akun kestoa, ve4lte4 ette4 akku tyhjentyy kokonaan ennen lataamista ja varastoi se viilee4sse4 ja kuivassa paikassa, kun site4 ei ke4ytete4.

Miten toimin, jos HiKOKI DH14DSL ei toimi?

Tarkista ensin, ette4 akku on ladattu. Jos akku on ladattu ja tyf6kalu ei viele4 toimi, tarkista liite4nne4t ja osat mahdollisten vaurioiden varalta. Jos ongelma jatkuu, ota yhteytte4 asiakaspalveluun saadaksesi apua.

Onko HiKOKI DH14DSL varustettu te4re4hdyksenve4hennysjrjestelme4lle4?

Kylle4, HiKOKI DH14DSL on varustettu te4re4hdyksenve4hennysjrjestelme4lle4, joka parantaa ke4yttf6mukavuutta pitkittyneisse4 tf6isse4.

Voinko ke4ytte4e4 HiKOKI DH14DSL: ää ulkotf6isse4?

Kylle4, HiKOKI DH14DSL on suunniteltu ulkoke4yttf6f6n, mutta on te4rkee4e4 ette4 site4 ei altisteta e4e4rimme4isille se4e4olosuhteille tai vedelle.

Minke4 tyyppiset akut ovat yhteensopivia HiKOKI DH14DSL: n kanssa?

HiKOKI DH14DSL on yhteensopiva HiKOKI:n 14,4 V ja 18 V litiumioniakkujen kanssa.

Kuinka puhdistan HiKOKI DH14DSL: n ke4ytf6n je4lkeen?

Ke4ytf6n je4lkeen irrota tyf6kalu virtale4hteeste4 ja pyyhi se kuivalla liinalla. Ve4lte4 hankalia kemiallisia puhdistusaineita, jotka voivat vahingoittaa pintaa.

Miste4 lf6yde4n varaosia HiKOKI DH14DSL: lle?

HiKOKI DH14DSL: n varaosia lf6ytyy HiKOKI:n valtuutettujen je4lleenmyyjien kautta tai suoraan HiKOKI:n verkkosivuilta.

KÄYTTÖOHJE DH14DSL HiKOKI

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes som en foreløpig estimering av eksponering. ADVARSEL ○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes. ○ Identifi ser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. 0000BookDH14DSL.indb770000BookDH14DSL.indb77 2017/12/0116:29:502017/12/0116:29:5078 Suomi b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien, käyttö tarvittaessa vähentää henkilövahinkojen vaaraa. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai akku sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä. e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

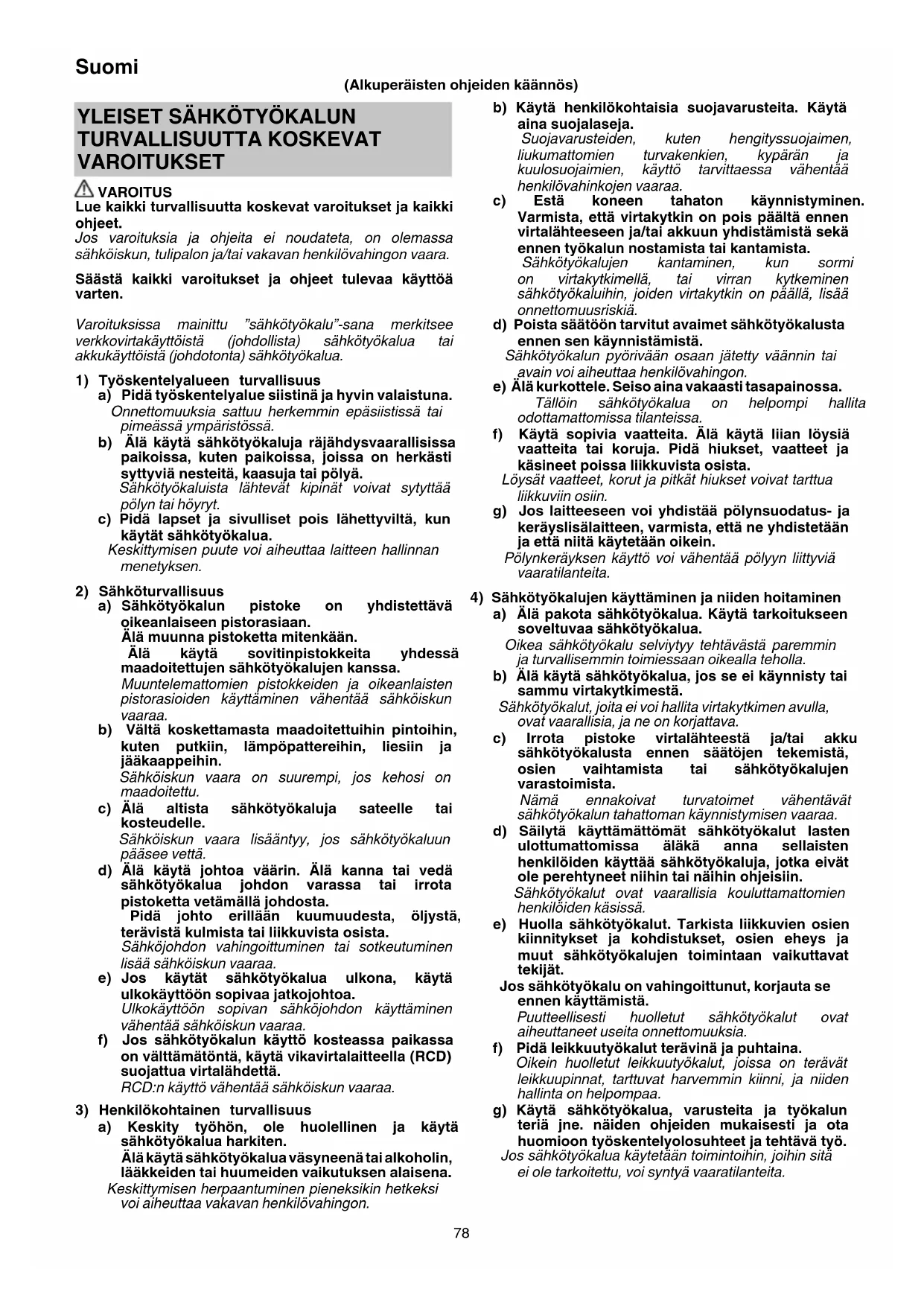

YLEISET SÄHKÖTYÖKALUN

TURVALLISUUTTA KOSKEVAT VAROITUKSET VAROITUS Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Keskittymisen puute voi aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 0000BookDH14DSL.indb780000BookDH14DSL.indb78 2017/12/0116:29:502017/12/0116:29:5079 Suomi

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, akusta voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. JOHDOTTAMAN PORAVASARAN TURVALLISUUSVAROITUKSET

1. Käytä kuulosuojaimia

Melulle altistuminen voi heikentää kuuloa.

2. Käytä lisäkahvaa (tai -kahvoja), jos se toimitettiin

työkalun mukana. Hallinnan menettäminen voi aiheuttaa henkilövahinkoja.

3. Pidä sähkötyökalusta kiinni eristetyistä

tartuntapinnoista, kun teet työtä, jossa leikkauslisälaite voi osua piilossa oleviin sähköjohtoihin. Jännitteiseen johtoon osuvan leikkauslisälaitteen metalliosat voivat muuttua jännitteisiksi ja käyttäjä voi saada sähköiskun.

1. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

2. Älä koskaan pura akkua ja laturia.

3. Älä koskaan aiheuta akkuun oikosulkua. Akun

oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

4. Älä hävitä akkua polttamalla. Jos akku poltetaan, se

5. Jos käytät laitetta taukoamatta, laite saattaa ylikuumeta,

mikä vahingoittaa moottoria ja kytkintä, anna laitteen levätä noin 15 minuutin ajan.

6. Älä kiinnitä laturin tuuletusrakoihin mitään. Jos laturin

tuuletusrakoihin kiinnitetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

7. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi

käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

8. Ennen kuin alat rikkoa, piikata tai porata seinää, lattiaa

tai kattoa, varmista ettei rakenteissa ole upotettuja sähköjohtoja, putkia tai vastaavia.

9. Varmista, että virtakytkin on pois päältä. Jos akku

asetetaan paikalleen, kun virtakytkin on päällä, sähkötyökalu käynnistyy välittömästi, mikä saattaa aiheuttaa vakavan onnettomuuden.

10. Älä koske terään käytön aikana tai heti sen jälkeen. Terä

lämpenee erittäin kuumaksi käytön aikana ja saattaa aiheuttaa vakavia palovammoja.

11. Pidä aina lujasti kiinni sähkötyökalun runko- ja

sivukahvoista. Muuten vastavoima saattaa tehdä käytöstä epätarkkaa ja jopa vaarallista.

12. Käytä pölynaamaria

Älä hengitä porauksesta tai talttaamisesta muodostuvaa haitallista pölyä. Pöly voi vaarantaa sinun ja sivullisten terveyden.

13. Varmista, että paristo on asetettu lujasti paikalleen.

Jos se on vähänkin löysällä, se saattaa puodota ja aiheuttaa onnettomuuden.

14. Onnettomuuksien välttämiseksi kytke kytkin pois päältä

ja poista akku, ennen kuin vaihdat varusteita, varastoit tai kuljetat työkaluja tai kun et käytä niitä.

15. Porausterän kiinnittäminen

○ Kytke kytkin pois päältä ja poista akku välttyäksesi onnettomuuksilta. ○ Kun käytät työkaluja, kuten kiviteriä, poranteriä tms., käytä aina aitoja yrityksemme määrittelemiä osia. ○ Puhdista poranterän varsiosa. ○ Tarkista kiinnitys vetämällä poranterästä.

16. Käytä vaihdevipua vain, kun moottori on kokonaan

pysähtynyt. Jos vaihdevipua käytetään, kun moottori on käynnissä, terätyökalu saattaa kiertyä yllättäen ja aiheuttaa onnettomuuden. (Kuva 7)

17. Pyörintä + vasarointi

Kun poranterä osuu terästankoon, terä pysähtyy välittömästi ja poravasara reagoi alkamalla pyöriä. Näin ollen kiristä sivukahva kunnolla ja pidä kiinni runkokahvasta sekä sivukahvoista.

○ Kun haluat porata puuta tai metallia käyttäen poran istukkaa ja istukan sovitinta (lisävarusteita). ○ Jos käytät tarpeettoman paljon voimaa, se ei ainoastaan jouduta työn tekemistä, vaan lisäksi kuluttaa poranterän kärkireunaa ja vähentää poravasaran käyttöikää. ○ Poranterä voi irrota, kun vedät poravasaraa porausreiästä. Kun vedät konetta pois porausreiästä, on tärkeää käyttää työntöliikettä. ○ Älä yritä porata ankkurointireikiä tai reikiä betoniin, kun kone on asetettu ”Vain pyörintä”-tilaan. ○ Älä yritä käyttää poravasaraa pyörintä- ja iskemistilassa, kun poran istukka ja istukan sovitin ovat kiinnitettyinä. Tämä lyhentää koneen jokaisen osan käyttöikää huomattavasti.

19. Virta-/säästötilan valitseminen

○ Voit lisätä tai vähentää poran vasarointivoimaa käyttötarkoituksen mukaan käyttämällä säätönuppia kuvassa 10 esitetyllä tavalla. Säädä voima käyttötarkoituksen mukaan. ○ Älä poraa reikiä puuhun säästötilassa. Muutoin moottori voi palaa, sillä se jumiutuu helposti tehon ollessa vähäinen.

20. Älä katso suoraan valoon. Se voi aiheuttaa

21. Jos LED-valo unohtuu päälle, se sammuu automaattisesti

noin 15 minuutissa akkuvirran säästämiseksi. 0000BookDH14DSL.indb790000BookDH14DSL.indb79 2017/12/0116:29:502017/12/0116:29:5080 Suomi LITIUMIONIAKKUA KOSKEVA HUOMAUTUS Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton. Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy.

Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä.

Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa,

akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen. Ota huomioon myös seuraavat varoitukset ja huomautukset. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle. ○ Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö

sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

4. Älä käytä akkua vääränapaisesti.

5. Älä yhdistä akkua suoraan sähköpistorasioihin tai auton

savukkeensytyttimen pistorasioihin.

6. Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.

7. Jos akku ei lataudu kokonaan, vaikka ilmoitettu

latausaika on kulunut, lopeta lataaminen välittömästi.

8. Älä altista akkua korkeille lämpötiloille tai korkealle

paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

9. Poista akku välittömästi tulen lähettyviltä, jos huomaat

vuotoa tai pahaa hajua.

10. Älä käytä paikassa, jossa syntyy voimakasta staattista

11. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos

sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä. HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa

silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti

huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle. VAROITUS Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita. ○ Älä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa. ○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy. SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. DH14DSL / DH18DSL: Johdoton poravasara Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. V Nimellisjännite

Kuormittamaton nopeus

Säästötila Betoni Teräs Puu Pelkkä pyörintätoiminto Pyörintä- ja vasarointi -toiminto Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ Irrota akku Valokytkin Jäljellä olevan latauksen merkkikytkin Pyöriminen myötäpäivään Pyöriminen vastapäivään Akku on melkein tyhjä. Lataa akku mahdollisimman pian 0000BookDH14DSL.indb800000BookDH14DSL.indb80 2017/12/0116:29:502017/12/0116:29:5081 Suomi Akun lataus on puolillaan. Akussa on riittävästi virtaa. Kiellettyä toimintaa PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 183 luetellut varusteet. Perusvarusteet voivat muuttua ilman erillistä ilmoitusta. SOVELLUKSET Pyörintä- ja vasarointi -toiminto ○ Ankkurointireikien poraaminen ○ Reikien poraaminen betoniin ○ Reikien poraaminen tiileen Pelkkä pyörintätoiminto ○ Teräksen tai puun poraus (valinnaisilla lisävarusteilla) ○ Koneruuvien, puuruuvien kiristäminen (valinnaisilla lisävarusteilla) TEKNISET TIEDOT Malli

Jännite 14,4 V 18 V Kuormittamaton nopeus (Säästö- tai tehotilassa) 0 – 750 min

Iskunopeus täydellä kuormituksella (Säästö- tai tehotilassa) 0 – 3100 min

Teho Poraus Tilli 16 mm Teräs 13 mm Puu 18 mm Paino 2,1 kg 2,2 kg HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. LATAUS Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä virtalähteeseen. (Kuva 2)

Kun akku ladataan verkkovirtalähteestä ○ Liitä laturin verkkojohto pistorasiaan. Kun laturin pistoke liitetään pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein). HUOMAUTUS Älä käytä sähköjohtoa, jos se on vaurioitunut. Korjauta se välittömästi. Kun akku ladataan auton 12V:n DC-virtalähteestä (UC18YML2) ○ Kiinnitä akkulaturi paikalleen autoon. Käytä akkulaturin mukana toimitettua hihnaa kiinnittääksesi akun paikalleen ja estääksesi sitä liikkumasta itsestään. (Katso kuva 14) HUOMAUTUS Älä aseta akkulaturia tai akkua kuljettajan istuimen alle. Kiinnitä akkulaturi paikalleen estääksesi sitä liikkumasta tahattomasti, jotta se ei aiheuta onnettomuutta.

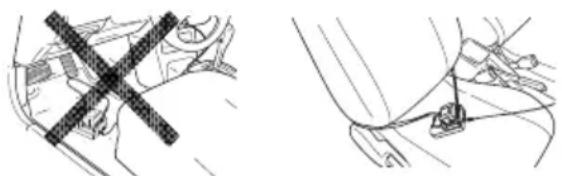

Kuva 14 ○ Aseta tupakansytyttimeen liittämiseen tarkoitettu pistoke tupakansytyttimen pistorasiaan. Jos pistoke on löysä ja putoaa tupakansytyttimen pistorasiasta, korjaa pistorasia. Koska pistorasia voi olla viallinen, suosittelemme ottamaan yhteyttä paikalliseen automyyjään. Pistorasian käytön jatkaminen voi aiheuttaa ylikuumenemisen ja onnettomuuden.

2. Aseta akku laturiin. (Kuva 2)

Aseta akku tukevasti laturiin.

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin välein) (Katso taulukko 1) ● Merkkivalon ilmoitukset Merkkivalon ilmoitukset näkyvät taulukon 1 mukaisesti laturin ja ladattavan akun kunnon mukaan. 0000BookDH14DSL.indb810000BookDH14DSL.indb81 2017/12/0116:29:502017/12/0116:29:5082 Suomi HUOMAA Latausaika vaihtelee riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä. <UC18YML2> Erityisesti auton 12 V:n DC-virtalähdettä käytettäessä latausaika saattaa olla pidempi korkeissa lämpötiloissa.

5. Pidä laturista kiinni lujasti ja vedä akku pois.

HUOMAA Poista akku laturista käytön jälkeen ja säilytä sitä turvallisessa paikassa. Taulukko 1 Merkkivalon ilmoitukset Merkkivalo palaa tai vilkkuu. Ennen latausta Vilkkuu (punaisena) Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Ladattaessa Palaa (punaisena) Palaa jatkuvasti Lataus valmis Vilkkuu (punaisena) Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Lataus ei onnistu Välkkyy (punaisena) Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi) Akun tai laturin toimintahäiriö Ylikuumentumisen aiheuttama valmiustila Palaa (vihreänä) (UC18YML2) Palaa jatkuvasti Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataus alkaa, kun akku jäähtyy) Vilkkuu (punaisena) (UC18YFSL) Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Lataus auton virtalähteestä ei onnistu (UC18YML2) Vilkkuu (vihreänä) Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Akun tai laturin toimintahäiriö HUOMAA: Akun jäähtymisen valmiustilassa UC18YML2 / UC18YFSL jäähdyttää ylikuumentuneen akun tuulettimella. (Tuuletin ei kuitenkaan toimi, kun akku ladataan auton 12 V:n DC-virtalähteellä.) ● Tietoa akun lämpötiloista ja latausajasta Lämpötilat ja latausaika näkyvät taulukossa 2. Taulukko 2 Laturi Akku UC18YFSL UC18YML2 (AC/DC)*

20 / 50 22 / 60 30 / 80 35 / 100 45 / 120 60 / 160 75 / 200 Akkukennojen määrä 4 – 10 *1 Verkkovirtalähde / (auton) 12 V:n DC-virtalähde HUOMAUTUS ○ Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin merkkivalo palaa vihreänä tai palaa 1 sekunnin ajan ja sitten sammuu 0,5 sekunniksi (pois päältä 0,5 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten. ○ Jos merkkivalo välkkyy punaisena (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. 0000BookDH14DSL.indb820000BookDH14DSL.indb82 2017/12/0116:29:512017/12/0116:29:5183 Suomi ○ Kestää noin 3 sekuntia, kun sisäinen mikrotietokone varmistaa, että laturilla ladattava akku on poistettu, joten odota vähintään 3 sekuntia, ennen kuin asetat akun takaisin paikalleen latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla. ○ Tarkista auton virtalähteen jännite, jos merkkivalo välkkyy vihreänä jatkuvasti (0,2 sekunnin välein). (UC18YML2) Jos jännite on 12 V tai pienempi, auton akku on heikentynyt eikä lataus onnistu. ○ Jos merkkivalo ei vilku punaisena (sekunnin välein) silloinkaan, kun laturin johto tai tupakansytyttimeen liittämiseen tarkoitettu pistoke on liitetty virtalähteeseen, laturin suojauspiiri saattaa olla aktivoitunut. Irrota johto tai pistoke virtalähteestä ja liitä se takaisin noin 30 sekunnin kuluttua. Jos merkkivalo ei vieläkään vilku punaisena (sekunnin välein), vie laturi valtuutettuun HiKOKI-huoltokeskukseen.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Akun asettaminen ja poistaminen 1 184 Lataus 2 184 Sivukahvan asentaminen/ poistaminen

SDS-plus poraustyökalujen lisääminen

SDS-plus poraustyökalujen irrottaminen

Pyörimissuunnan valinta

Käyttötilan valitseminen

Poraussyvyyden säätäminen

Säästö-/virtatilan valitseminen 9 185 Kytkimen käyttö 10 185 Akun varaustilan ilmaisin 11 186 LED-valon käyttäminen 12 186 Hiiliharjan tarkistaminen ja vaihtaminen

• Ota yhteyttä valtuutettuun HiKOKI-huoltokeskukseen, kun tarvitset tarkempia tietoja kustakin työkalusta. VOITELU Tässä vasaraporassa käytetään matalaviskositeettista voiteluainetta, joten sitä voi käyttää pitkään tarvitsematta vaihtaa voiteluainetta. Ota yhteys lähimpään huoltopisteeseen, jos voiteluainetta valuu irronneen ruuvin reiästä. Älä käytä vasaraporaa, jos sitä ei ole voideltu. Muutoin sen käyttöikä lyhenee huomattavasti. HUOMAUTUS Porassa tulee käyttää vain suositeltua rasvaa. Mikäli käytetään muuta rasvaa, laitteen suorituskyky saattaa laskea. Ota yhteys huoltohenkilökuntaamme, kun haluat vaihtaa poraasi uuden rasvan.

HUOMAUTUS Muista kytkeä kytkin pois päältä ja irrottaa akku ennen huoltoa ja tarkastusta.

1. Työkalun tarkastus

Koska tylsä työkalu ei toimi tehokkaasti ja saattaa vahingoittaa moottoria, teroita tai vaihda työkalu heti kun havaitset sen kuluneen.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

4. Hiiliharjojen tarkistaminen (kuva 13)

Moottorissa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kulunut hiiliharja voi aiheuttaa moottorihäiriöitä, vaihda hiiliharja uuteen heti kun se on liian kulunut tai lähellä ”kulumisrajaa” ⓐ. Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääsevät vapaasti liikkumaan harjapitimissä. HUOMAA Kun hiiliharja vaihdetaan uuteen, varmista käyttäväsi HiKOKI-hiiliharjaa, jonka koodinumero on 999100.

5. Hiiliharjojen vaihtaminen (kuva 13)

Ota hiiliharja pois poistamalla ensin harjan suojus ja tarttumalla sitten hiiliharjan ulkonevaan osaan litteäpäisellä ruuvimeisselillä tms. Kun asennat hiiliharjaa, valitse suunta siten, että hiiliharjan kynsi ⓑ yltää harjaputken ulkopuoliselle kosketusalueelle ⓒ. Paina se sitten sisään sormella. Asenna lopuksi harjan suojus. HUOMAUTUS Muista ehdottomasti asettaa hiiliharjan kynsi harjaputken ulkopuolella olevalle kosketusalueelle. (Voit asettaa kumman tahansa kahdesta toimitetusta kynnestä.) Ole varovainen, koska virheen tekeminen tässä toimenpiteessä voi johtaa hiiliharjan kynnen vaurioitumiseen, mikä saattaa aiheuttaa moottoriongelmia varhaisessa vaiheessa.

6. Ulkopinnan puhdistus

Jos sähkötyökalussa on likaa, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

Säilytä sähkötyökalua lasten ulottumattomissa paikassa, jonka lämpötila on alle 40 °C. HUOMAA Varmista, että akku on täysin latautunut, kun se varastoidaan pitkäksi ajaksi (3 kuukaudeksi tai kauemmin). Pienikapasiteettista akkua ei ehkä voi ladata, kun laite otetaan käyttöön pitkän varastoinnin jälkeen. HUOMAA Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi, kun niiden lataustaso on alhainen, saattaa johtaa niiden toimintakyvyn heikkenemiseen, vähentää huomattavasti akun käyttöaikaa, tai heikentää akkuja niin, etteivät ne pysty säilyttämään latausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. 0000BookDH14DSL.indb830000BookDH14DSL.indb83 2017/12/0116:29:512017/12/0116:29:5184 Suomi HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. Tärkeä huomautus HiKOKIn akkutoimisten sähkötyökalujen akuista Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN60745-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen ääniteho: 97 dB (A) Mitattu A-painotteinen äänipainearvo: 86 dB (A) Toleranssi K : 3 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745-standardin mukaisesti määritettynä. Vasaraporaus betoniin: Värähtelyemissioarvo a

Toleranssi K = 2,2 m/s

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen. ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi). HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 0000BookDH14DSL.indb840000BookDH14DSL.indb84 2017/12/0116:29:512017/12/0116:29:5185
