Tekniske spesifikasjoner	HiKOKI DH14DSL borhammer, 14,4V, børsteløs motor, borekapasitet i betong 14 mm, tomgangshastighet 0-1 200 o/min, slagkraft 1,5 J.
Bruk	Ideell for boring i betong, murverk og metall. Egnet for bygge- og renoveringsarbeid.
Vedlikehold og reparasjon	Sjekk jevnlig tilstanden til kullbørster og bevegelige deler. Rengjør luftfilteret og smør delene i henhold til produsentens anbefalinger.
Sikkerhet	Bruk vernebriller og hansker. Ikke bruk verktøyet i fuktige omgivelser. Følg produsentens sikkerhetsinstruksjoner.
Generell informasjon	Vekt: 2,5 kg. 2 års garanti. Leveres med batteri, lader og transportkoffert.

Ofte stilte spørsmål - DH14DSL HiKOKI

Hva slags drill er HiKOKI DH14DSL?

HiKOKI DH14DSL er en trådløs borhammer, designet for boring i betong, murverk og andre harde materialer.

Hvordan bytter jeg bor på HiKOKI DH14DSL?

For å bytte bor, sørg for at verktøyet er slått av og koblet fra strømkilden. Bruk den medfølgende nøkkelen til å skru av chucken, fjern det brukte boret og sett inn det nye boret før du strammer chucken igjen.

Hva er borekapasiteten til HiKOKI DH14DSL?

HiKOKI DH14DSL har en borekapasitet på opptil 14 mm i betong og opptil 13 mm i stål.

Hvordan kan jeg forlenge batteriets levetid på min HiKOKI DH14DSL?

For å forlenge batteriets levetid, unngå å la batteriet gå helt tomt før du lader det, og oppbevar det på et kjølig og tørt sted når det ikke er i bruk.

Hva gjør jeg hvis min HiKOKI DH14DSL ikke fungerer?

Sjekk først at batteriet er ladet. Hvis det er ladet og verktøyet fortsatt ikke fungerer, inspiser tilkoblinger og komponenter for eventuelle skader. Hvis problemet vedvarer, kontakt kundeservice for hjelp.

Er HiKOKI DH14DSL utstyrt med et vibrasjonsdempingssystem?

Ja, HiKOKI DH14DSL er utstyrt med et vibrasjonsdempingssystem for økt komfort ved langvarig bruk.

Kan jeg bruke HiKOKI DH14DSL til utendørsarbeid?

Ja, HiKOKI DH14DSL er designet for utendørs bruk, men det er viktig å ikke utsette det for ekstreme værforhold eller vann.

Hvilken type batterier er kompatible med HiKOKI DH14DSL?

HiKOKI DH14DSL er kompatibel med HiKOKI litium-ion batterier på 14,4 V og 18 V.

Hvordan rengjør jeg min HiKOKI DH14DSL etter bruk?

Etter bruk, koble fra verktøyet og rengjør det med en tørr klut. Unngå å bruke slipende kjemikalier som kan skade overflaten.

Hvor kan jeg finne reservedeler til HiKOKI DH14DSL?

Reservedeler til HiKOKI DH14DSL kan finnes hos autoriserte HiKOKI-forhandlere eller direkte på HiKOKIs nettside.

BRUKSANVISNING DH14DSL HiKOKI

Kortslutting av batteripolerna kan orsaka brännskada ell er brand.

Utsattning for ljud kan orsaka horselskador.

6. Rengöring av utsidan

Brug af stovopsamling kan reducere stovrelaterede risici.

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

Sorg for at slukke på kontakten og fjerne batteriet for vedligeholdelse og eftersyn.

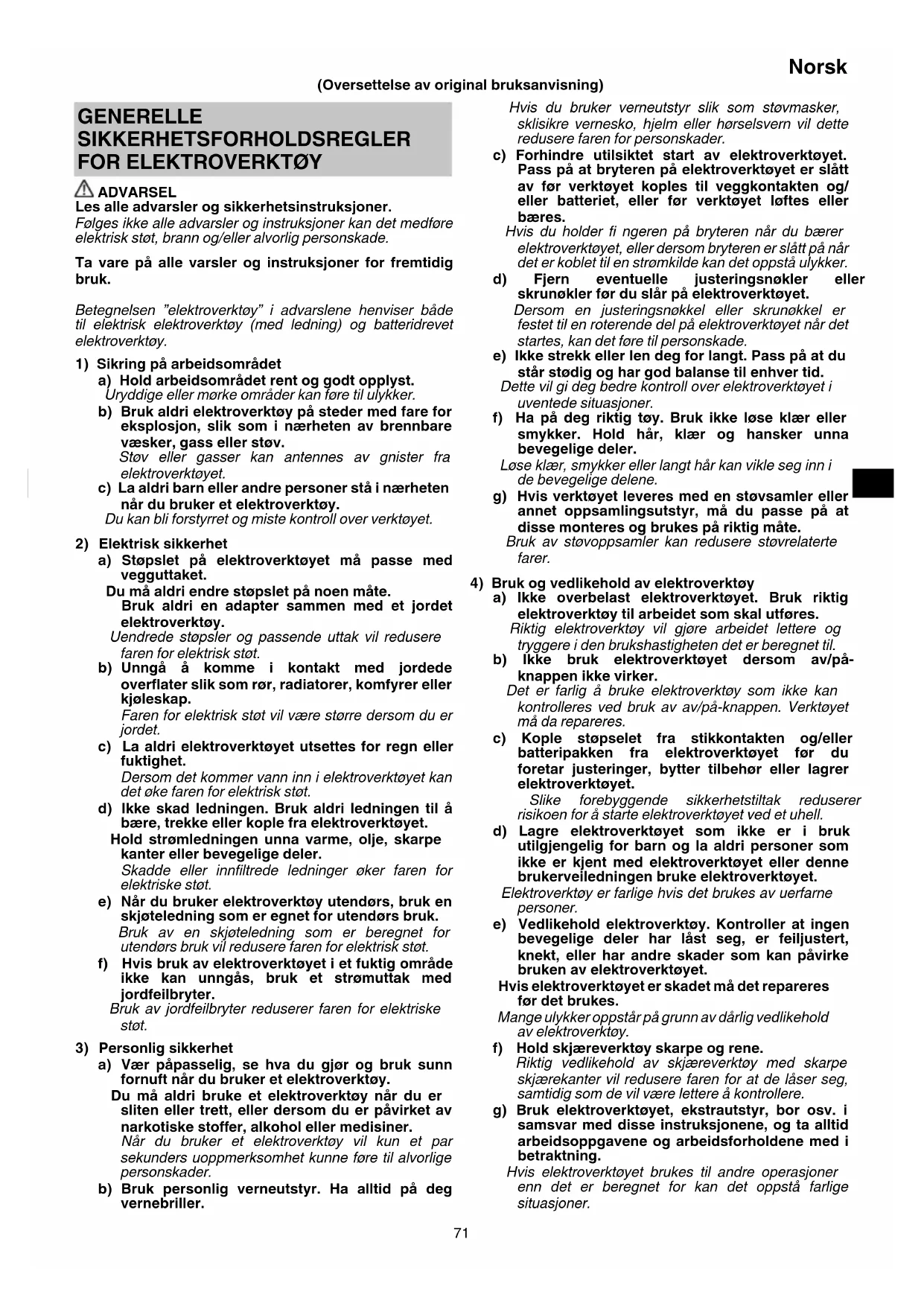

(Oversettelse av original bruksanvisning)

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTOY

ADVARSEL

Les alle advarsler og sikkerhetsinstruksjoner.

Folges ikke advorsler og instruksjoner kan det medfrole elektrisk stot, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktoy" i advarslene henvisser bade til elektrisk elektroverktoy (med ledning) og batteridrevet elektroverktoy.

a) Hold arbeidsområdet rent og godt opplyst. Uryddige ell er mørke omrader kan fore til ulykker.
b) Bruk aldri elektroverktoy pa steder med fare for eksplosjon, sik som i nærheten av brennbare væsker, gass erer stov. Stov eller gasser kan antennes av gnister fra elektroverktoyet.
c) La aldri barn eller andre personer stå i nærhen\ när du bruker et elektroverktøy.\ Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Stopslet pa elektroverktoyet ma passage med vegguttaket. Du ma aldri endre stopslet pa noen mate. Bruk aldri en adapter sommen med et jordet elektroverktoy. Uendrede stopsler og passende uttak vil redusere faren for elektrisk stot.
b) Unngå Åkommen i kontakt med jordede overflater sik som rør, radiatorer, komfyrer erler kjøleskap. Faren for elektrisk stat vil vare større dersom du er jordet.
c) La aldri elektronverktoyet utsettes for regn aller fuktigkeit. Dersom detkommen vann inn i elektronverktoyet kan det oke faren for elektrisk stot.
d) Ikke skad ledningen. Bruk aldri ledningen til a bare, trekke erler kople fra elektroverktoyet. Hold strmledningen unna varme, olje, skarpe kanter ellere bevegelige deler. Skadde ellerrinfftrede ledninger oker faren for elektriske stot.
e) När du bruker elektroverktøy utendørs, bruk en skjeteledning som er egnet for utendørs bruk. Bruk av en skjeteledning som er beregnet for utendørs bruk vil redusere faren for elektrisk stot.
f) Hvis bruk av elektroverktoyet i et faktig omrade\ ikke kan unngas, bruk et strømuttak med\ jordfeilbryter.\ Bruk av jordfeilbryter reduserer faren for elektriske\ stot.

3) Personlig sikkerhet

a) Vær papasselig, se hva du gjør og bruk sunn fornuft när du bruker et elektroverktøy. Du ma aldri bruke et elektroverktøy när du er sliten eller trett,ller dersom du er pavirket av narkotiske stoffer, alkohol eller medisiner. Nár du bruker et elektroverktøy vil kun et par sekunders uoppmerksomhet kinne fore til alvorlige personskader.
b) Bruk personlig verneutstyr. Ha alltid pa deg vernebriller.

Hvis du bruker verneutstyr slick som stovmasker, sklisikre vernesko, hjelm aller horselsvern vil dette redusere faren for personskader.

c) Forhindre utilisiktet start av elektroverktoyet. Pass pa at bryteren pa elektroverktoyet er slatt av for verktoyet koples til veggkontakten og/ eller batteriet, ellr for verktoyet loftes eller bares.

Hvis du holder fi ngeren pa bryteren nár du bærerelektroverktoyet, ellr dersom bryteren er slatt pa nardet er koblet til en stromkilde kan det oppsta ulykker.

d) Fjern eventuelle justeringsnokler aller skrunokler for du slar pa elektroverktoyet. Dersom en justeringsnokkel aller skrunokkel er festet til en roterende del pa elektroverktoyet narr det startes, kan det fore til personskade.
e) Ikke strekk ellen deg for langt.Pass pa at du.
star stodig og har god balanse til enhver tid.

Dette vil gi deg bedre kontroll over elektronverktoyet i uventede situasjoner.

f) Ha pa deg riktig toy. Bruk ici lose klær ell er smykker. Hold här, klær og hansker unna bevegelige deler.
Lose klaer, smykker ellr langt hare kan vikle seg inn i de bevegelige delene.
g) Hvis verktoyet leveres med en stovsmler erller annet oppsmlingsutstyr, ma du passe pa at disse monteres og brukes pa riktig mate. Bruk av stovoppsamler kan redusere stovrelaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktoyet. Bruk riktig elektroverktoy til arbeidet som skal utfores. Riktig elektroverktoy vil gjore arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktoyet dersom av/pa-knappen ikke virker. Det er farlig á bruke elektroverktoy som ikke kan kontrolleres ved bruk av av/pa-knappen. Verktoyet ma da repareres.
c) Kople stopselet fra stikkontakten og/eller batteripakken fra elektroverktoyet for du foretar justeringer, bytter tilbehør erler lagrer elektroverktoyet. Slike forebyggende sikkerhetstiltak reduser risikoen for a starte elektroverktoyet ved et uhell.
d) Lagre elektronverktøyet som ikke er i bruk utilgjengelig for barn og la aldri personer som ikke er kjent med elektronverktøyet allerdeen brukerverledningen bruke elektronverktøyet. Elektronverktøy er farlige hvis det brukes av uerfarne personer.
e) Vedlikehold elektroverktoy. Kontroller at ingen bevegelige deler har lst seg, er feiljustert, knekt, uller har andre skader som kan pavarke bruken av elektroverktoyet.

Hvis elektroverktøyet er skadet på det repareres før det brukes.

Mange ulykker oppstar pä grunn av dārlig vedlikehold av elektroverktoy.

f) Hold skjæverktøy skarpe og rene. Riktig vedlikehold av skjæverktøy med skarpe skjærekanter vil redusere faren for at de laser seg, samtidig som de vil vare lettere á kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktoyet brukes til andre operasjoner enn det er beregnet for kan det oppsta farlige situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.

En lader som passer for en batteripakke kan forarsake brannfare hvis den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.

Bruk av andre batteripakker kan.fore til brannfare og skader.

c) När batteripakken不解 er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutting av batteripolene kan forarsake skader ell erbrann.

d) Under uvørne forhold kan væske spreute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppsta, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, ma du også søke medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

6) Service

a) La kvalifi sert servicepersonell som kun bruker originale resvedeler utfore service pa elektroverktoyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.
När det ikke er ibruik, skal elektronverktøy oppbevaresutilgjengelig for barn og svakelige personer.

SIKKERHETS FORHOLDSREGLER FOR OPPLADBAR BORHAMMER

1. Bruk hørsvern

Stoyeksponderingen kan fore til tap av horsel.

1. Bruk ekstra handtak hvis de(t) folger med verktoyet.
   Mister du kontrollen kan det fore til persorskade.

2. Hold verktøyet i de isolerte gripeoverfl atene hvis skjærétilbehoret kankommen i kontakt med skjulte ledninger nár du arbeider.

Skjaeretilbehør med en stromførende ledning kan gjore at metalldeler pa verktoyet ogsa blir stromførende og dermed giBrukeren elektrisk stot.

FLERE SIKKERHETSADVARSLER

1. Ikke la fremmedlegemer kommt inn i apningen for tikkoling av oppladbart batteri.
2. Ikke demonter det oppladbare batteriet aller laderen.
3. Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medfore et kraftig elektrisk stot og overoppheting. Det vil fere til brannskader erler at batteriet skades.
4. Ikke kast batteriet pa et bäl. Hvis batteriet er brent, kan det eksplodere.
5. Nár maskinen brukes kontinuierlig, kan det forekomme overopbeheting som kan forársake skader på motor og bryter. Haskinen ma fá hvile i ca. 15 minutter För den tas ibruik igjen.
6. Ikke plasser gjenstander i laderens ventilasjonsapninger. Dersom metallgjenstander eller brennbare gjenstander fores inn i laderens ventilasjonsapninger kan det före til elektriske stot eller at laderen blir ødelagt.

7. Ta med batteriet til butikken der det ble kjopt sa snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

8. Før du begynner Å bryte, hugge erler bore i vegger, gulv ellertak,madu vare helt sikkerpata gjenstandersom stromkablerellledningerikkeergravdinnidisse.

9. Sorg for at strombryteren staredpA. Dersom batteriet er installment mens strombryteren staredpA, vile electroverktoyet umiddelbart begynne a kjore, noe som kan forarsake alvorlige ulykker.
10. Ikke ta på hardmetallskjaeret ved eller like etter bruk. Hardmetallskjaeret blir svært varmt under bruk og kan gi alvorlige brannskader.
11. Hold alltid godt i karosserihandtaket og sidehandtaket til stromverktoyet. Ellers kan motkraften som produseres fore til unoyaktige og selv farlig drift.
12. Ha alltid pa deg stovmaske

Du maève inhalere skadelig stov som er generert i boring- eller meislingsdrift. Stovet kan vare en fare for din og tilskuernes helse.

1. Se erter at batteriet er skikkelig satt i. Hvis det er bare en tanke lost kan det falle ut og resultere i uhell.
2. For à forhindre ulykker ma du sorge for à slá av bryteren og trekke ut batteriet För du endrer tilbehör, lagrer, bærer ell er畸形 bruker verktøyene.
3. Montering av boringsbitten
   Sorg for at du slar av bryteren og trekker ut batteriet for a forhindre ulykker.
   Nár du bruker verktóy som kulepunkter, boringsbiter osv., ma du sorge for at du bruker de ekte delene som er laget av vart selskap.
   Rengjor spindelholdedelen av boringsbiten.
   Kontroller lasingen ved a trekke i drillbiten.
4. Betjen endringsspaken kun när motoren har stanset helt. Betjening av skiftespaken när motoren gär, kan fere til at tippverktøyet uventet roterer, og fere til en ulykke. (Fig. 7)
5. Rotasjon + hamring

Nár boringsbitten rorer ved konstruksjonsjernstangen, vil biten stanse umiddelbart og rotasjonshammeren vil reagere for a dreie. Derfor ma du stramme sidehandtaket godt, og holde i karosserihandtaket og sidehandtakene.

1. Kun rojasjon

For a bore i tre-ller metallmateriale ved bruk av boringsfestet og festeadapteren (ekstra tilbehør).
O Paforing av mer kraft enn ndvendig vil ici bare fremskynde arbeidet, men vil ogsa forringe kanttuppen av boringsbiten og redusere servicelevetiden for rotasjonshammeren.
Boringsbiten kan lösne nár du trekker ut rotasjonshammeren fra det borede hullet. For uttrekking er det viktig Å bruke en skyvebevegelse.
O Ikke forsok a bore ankerhull erler hull i betongen med maskinen stilt inn i kun rotasjon-funksjonen.
- Ikke forsok Å bruke borhammeren i rotasjon- og slamodus med drillchucken og chuckapteren montert. Dette vil forkorte servicelevetiden til hvr component i maskinen betydelig.
19. Velge strøm-/lagringsmodus
O Slagkraften på boremaskinen kan økes eller senkes for a tilpasse onsket anvendelse, ved a regulere skift-knotten som vist på Fig. 10. Reguler kraften til den passer til onsket anvendelse.
O Ikke bor hull i tre i "Sparings" modulen. Dette er sannsynlig at motoren vil brenne ut fordi den kan lase seg opp pa grunn av for lite strom.
20. Ikke se direkte inn i lyset. Slike handlinger kan resultere i oyeskader.
21. For a forhindre batteristrormforbruket som skyldes at man glemmer a sla av LED-lyset, slukkes lyset automatisk fetter ca. 15 minutter.

ADVARSEL ANGÄENDE LITHIUM-ION BATTERI

For a oke levetiden er litium-ion batteriet utstyrt med en beskyttelsefsfunksjon som stanser utgangseff ekten.

I tilfellene 1 og 3, beskrevet nedenfor, nár du bruker dette produitet, selv om du trykker på knappen, kan motoren stoppe. Dette er/DDke problemet, men resultatet av beskyttelsefsfunksjonen.

1. Nár gjenværende batterieff ekt loper ut, stanser motoren. Skjer dette ma du lade opp batteriet med det samme.
2. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere arsaken til overbelastning. Etter dette, kan du bruke det igjen.
3. Hvis batteriet blir overoppphet nár elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt.

I dette tilfelter ma du stanse braken av batteriet og la det bli avkjolt. Etter dette, kan du bruke det igjen.

Videre, vennligst ta hensyn til falgende forholdsregler og advorsler.

ADVARSEL

For a forhindre lekkasje fra batteriet, varmeutvikling, roykutvikling, eksplosjoner erler antenning, sorg for a folge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.
   Sorg for at spon og stov ikke faller på batteriet under arbeidet.
   Sorg for at spon og stov som faller pa elektroverktoyet ikke samler seg pa batteriet.
2. Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.
   O Før du lagrer et batteri, fjern all spon og stov som kan feste seg pa batteriet. Ikke lagre det sammen med metalldefer (skruer, spiker, og lignende).
3. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå pa det med en hammer, trå pa, kast eller utsett batteriet for kraftige fysiske støt.
4. Ikke bruk et tydelig ødelagt eller deformert batteri.
5. Ikke bruk batteriet med feilkoplet polaritet.
6. Ikke koble direkte til et elektrisk uttak aller bilens sigarettenner.
7. Ikke bruk batteriet til et annet formal enn de som er spesifi sert.
8. Hvis batteriladingen blir mislykkekt selv när den angitte ladetiden har gatt, mä du øyeblikelig stanse ytterligere lading.
9. Ikke plasser erler utsett batteriet for hoye temperaturer erller hoyt trykk som i en mikrobolgeovn, torker erler i en beholder under hoyt trykk.
10. Holdes unna fl ammer umiddelbart nár ekkel lukt ell er lekkasje oppdages.
11. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.
12. Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir mistarget, deformert eller på noen mæte virker unormalt under bruk, gjenopplading eller lagring, ma du fjerne det fra elektroverktøyet eller batteriladeren, og stansBruken.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og这部分kommen i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springsen, og ta kontakt med en lege øyeblinkkelig.

1. Hvis bruker fár væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springsen, øyeblikelig.

Væsken kan forårsake irritasjon på huden.

1. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deforming, og/eller andre uregelmessigheter nár du bruker batteriet for对不起 gang, ma du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objektkommen ikontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg noye reglene for folgende innhold.

O Ikke plasser elektrisk ledende objekter som spiker aller metalltråder av jern eller kopper i oppbevaringskassen.
For a unnga at kortslutning inntreff er, legg batteriet i verktoyet eller monter batteridekslet for lagring sik at ventilatoren不解 er synlig.

SYMBOLER

ADVARSEL

Folgende symboler brukes for maskinen. Sørg for a forstå betydningen av disse symbolene før maskinen tas i bruk.

	DH14DSL / DH18DSL: Oppladbar borhammer
	Les alle advarsler og sikkerhetsinstruksjoner.
	Kun for EU-land Kasser aldri elektrverktøy sammen med husholdningsavfallet! I overholdelse av EU-directiv 2002/96/EF om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefolge i samsvar med nasjonale lover, på elektrverktøy som har nàdd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
V	Merkespenning
n0	Ubelastet hastighet
Pm	Strømmodus
Sm	Lagringsmodus
	Betong
	Stål
	Tre
	Rotasjon eneste funksjon
IT	Rotasjon- og hammerfunksjon
I	Slå PÅ
	Slå AV
	Koble fra batteriet
	Lysbryter

Norsk

	Gjenværende batteriindikator-bryter
	Medurs rotasjon
	Moturs rotasjon
	Gjenværende batterikapasitet erNSTEN ingenting. Lad opp batteriet snarest mulig
	Batteriets gjenværende kapasitet er halvert.
	Det er nok strom på batteriet.
	Utilrådelig betjeningsmåte

STANDARD TILBEHØR

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 183.

Standard tilbehör kan endres uten varsel.

ANVENDELS

Rotasjon- og hammerfunksjonIT

Bore forankringshull

O Slagboring i betong

O Bore hull i fliser

Rotasjon eneste funksjon

Boring i stal ellre tre

(med ekstra tilbehør)

O Stramme maskinskruer, trespasser

(med ekstra tilbehør)

SPESIFIKASJONER

Modell			DH14DSL DH18DSL
Spenning			14,4 V 18 V
Tomgangshastighet (Spare/Kraft)			0 - 750 min-1/ 0 - 1500 min-1
Antall støt ved full belastning (Spare/Kraft)			0 - 3100 min-1/ 0 - 6200 min-1
Kapasitet Boring		Murstein	16 mm
		Stål	13 mm
		Tre	18 mm
Vekt			2,1 kg 2,2 kg

MERK

På grunn av HiKOKIs kontinuierlige forsknings- og utvikingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarel.

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

Ilke bruk den elektriske ledningen his den er skadet. Faf det reparert umiddelbart.

Ikke plasser batteriladeren eller batteriet under forersetet. Fest batteriladeren sik at den jak ke kan bevege seg utilsiktet, da dette kan fore til en ulykke.

Fig. 14

O Sett tilkoplingsledningen i bilens sigarettenner.

Dersom kontakten er lös og faller ut av sigarettenneren, ma den repareres. Da kontakten kan vare feil, anbefales du à takontakt med din lokale bilforhandler. Fortsatt bruk av kontakten kan resultere i en ulykke grunnet overoppheting.

1. Sett batteriet i laderen. (Fig. 2)

Sett batteriet fast i laderen.

1. Lading

Nár du setter inn et batteri i laderen, vil ladingen begynne og pilotlampen vil lyse kontinuerlig i rodt.

När batteriet er helt oppladet, vil pilotlampen blinke rødt. (Med intervall på 1 sekund) (Se tabell 1)

Pilotlysets indikasjon

Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets ellert oppladbare batteriets tilstand.

Tabell 1

Pilotlampens indikasjoner
Pilotlampen lyser eller blinker.	Før lading Blinker	(rødt)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Under lading Lyser	(rødt)	Lyser kontinuerlig
	Lading fullfør Blinker	(rødt)	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Lading ikke mulig	Blafrer (rødt)	Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (av i 0,1 sekunder)	Feilfunksjon i batteriet eller laderen
	Overopphetet beredskap	Lyser (grønt) (UC18YML2)	Lyser kontinuerlig	Batteriet overopphetet. Kan ikke lade. (Ladning vil starte nærl Batteriet er avkjølt)
		Blinker (rødt) (UC18YFSL)	Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder)
	Lading med stromkilde i bil umulig (UC18YML2)	Blinker (grønt)	Lyser i 0,5 sekunder. Lyser:NOngden i 0,5 sekunder. (av i 0,5 sekunder)	Feilfunksjon i batteriet eller laderen

MERK:ved beredskap nar batteriet avkjoles, vil UC18YML2 / UC18YFSL avkjole batteriet med en kjolevifte. (Kjoleviften fungerer imidlertid ikke nar batteriet lades med 12 V likestroms stromkilde i en bil.)
Angaende temperaturer og ladetider
Temperaturer og ladetider vil bli som vist i tabell 2.

Tabell 2

Lader Batteri		UC18YFSL	UC18YML2 (Vekselstrøm/likestrøm)*1
Ladespenning V 14,4 V - 18 V
Vekt kg 0,5 0,7
Temperaturer hvor batteriet kan lades		0°C - 50°C
Ladetid for batterikapasitet, ca. (ved 20°C)
1,3 Ah	min.	20	20 / 50
1,5 Ah	min.	22	22 / 60
2,0 Ah	min.	30	30 / 80
2,5 Ah	min.	35	35 / 100
3,0 Ah	min.	45	45 / 120
4,0 Ah	min.	60	60 / 160
5,0 Ah	min.	75	75 / 200
Antall battericeller		4 - 10

*1 Vekselström strømforsyning / Likestrom12 V (i bil) strømforsyning

MEBK

Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.

Spesielt ved hjelp av en likestroms 12 V stromkilde i bil kan lading ta lengre tid ved hove temperaturer.

1. Kople laderen fra stikkontaktensigarettenneruttaket.

2. Hold laderen skikkelig og trekk ut batteriet.

MERK

Pass pà à trekke ut batteriet fra laderen etter bruk og oppbevar det.

FORSIKTIG

O Hvis batteriet lades mens det er varmt fordi det har vaert utsatt for direkte sollys i lengre tid, ell er fordi batteriet nettopp har vaert i bruk, vil laderens pilotlys lyse gront ell lyse i 1 sekund, vare slukket i 0,5 sekunder (av i 0,5 sekunder). I dette tilfellet ma batteriet kjoles ned for ladingen starter.

Nar pilotlyset blafrer rodt (med intervall pa 0,2 sekunder), ma du kontrollere om det finnes fremmedlegemir laderens batterikontakt og eventuelt fjerneppe. Hvis det ikke finnes noen fremmedlegemer, er det muligat batteriet aller laderen er defekt. Ta den med til et godkjent servicesenter.

Norsk

O Fordi deninnebygde mikrodatamaskinen bruker cirka 3 sekunder pa a bekrefte at batteriet som lades med laderen er tatt ut, skal du vente i minimum 3 sekunder for du setter det inn igjen for a fortsette ladingen. Hvis batteriet settes inn igjen for det har gatt 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.

Kontroller spennenignen pa stromkilden i bilen nar pilotlampen blafrer kontinuerlig i gront (hvert 0,2 sekund). (UC18YML2)

Hvis spenningen er 12V aller lavere, indikerer det at bilbatteriet er svekket og kan ikke lade.

Blinker/DDie pilotlampen i rodt (hvert sekund) selv om ladeledningen eller sigarettennerens tilkoplingsstopsel er koplet til strømkilden, angir det at beskyttelseskretsen i laderen kan vare aktivert.

Fjern ledningen eller stopslet fra strømkilden og koble den til igjen etter cirka 30 sekunder. Dersom dette ikke fær pilotlampe til Å blinke rød (hvert sekund), vennligst ta laderen til et autorisert HiKOKI-verksted.

MONTERING OG BRUK

Handling Figur Side
Ta ut og sette inn batteriet 1 184
Lading 2 184
Sette på / fjerne sidehåndtaket 3 184
Sette inn SDS-pluss boringsverktøy	4 184
Fjerne SDS-pluss boringsverktøy	5 185
Velge rotasjonsretning	6 185
Velge driftsmodus	7 185
Justere boringsdybden	8 185
Velge lagre-/strømmodus 9 185
Bryterbruk 10 185
Gjenværende batteriindikator 11 186
Hvordan bruke LED-lampen 12 186
Sjekke og bytte ut karbonbørsten 13	186
Valg av tilbehør* — 187, 188

• For detailjert informasjon om hvert verktøy, kontakt et HiKOKI-authorisert servicesenter.

SMØRING

Fett med lav viskositet skal brukes pa denne slagboremaskinen sik at den kan brukes over en lang periode uten a skiffe smoringen. Vennligst ta kontakt med naermeste service forhandler for skifting av smoring dersom smoring lekker fra lsnede skruer.

Videre bruk av slagboremaskinen tross mangel på smøring kan gjore skade og redusere maskinens levetid.

FORSIKTIG

Bare den spesifiserte smøringen ma brukes i denen maskinen, bruk av andre typer smoring vil kunne gi negativ virkning pa maskinens funksjon. Vennligst kontakt vare service agenter for skifting av smoring.

Sorg for at du slar av bryteren og fjerner batteriet før vedlikehold og inspeksjon.

1. Inspiserer verktoyet

Da bruk av slove verktoy vil forringe effektiviteten og fere til mulig feilfungerende motor, bør verktoyet slips aller byttles ut sa snart slitasjen blir merkbar.

2. Inspisere monteringsskruene

Gjennomfor regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er lose, stram dem umiddelbart. Unnlatelse av a gjoare dette kan fore til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er delve "hjertet" til elektroverktøyet.
Vær forsiktig sik at rotasjonen ikke blir skadet og/eller
våt av olje eller vann.

4. Inspisere karbonbørstene (Fig. 13)

Motoren har karbonborster, dette er forbruksdeler. Da en utslitt kullborste kan resultere i motorproblemer, ma en kullborste skiftes ut nár den blir helt nedslitt eller begynner a nærme seg "slitegrensen" ⑧ .I tillegg ma du alltid holde karbonborstene rene og passe pa at de glir fritt innenfor borsteholderne.

MERK

Nár du skifter ut karbonbørsten med en ny, ma du sorge for á bruke HiKOKI karbon børste kodenr. 999100.

5. Bytte karbonbørstene (Fig. 13)

Taut karbonbørstene ved forst afjerne børsteholderhetten og hekt sa av utspringet pa karbonbørsten med en flat skrutrekker eller lignende.

Nár karbonbørsten monteres ma retningen velges slick at neglen ⑥ pa karbonbørsten stemmer med kontaktdelen ⑤ pa utsiden av børsteroret. Skyv deretter børsten inn med en finger. Til slutt settes børsteholderhetten pa plass.

FORSIKTIG

Vær absolut sikker pæ at neglen pa karbonbørsten settes inntil kontaktposisjorden pæ utsiden av børsterøret. (Bruk en av de to vedlagte neglene.)

Utvis forsiktigkeit widen en eventuell feil under innsettingen kan resultere i deformert negl pa karbonbørsten og raskt forarsake motortrobbel.

6. Rengjoring pa utsiden

Hvis det kommer flekker pa elektroverktoyet, tørker du av det med en myk, torr klut erer en klut faktet med sapevann. Bruk ikke kloropplønsninger, bensin eller malingstynnere da disse kan lose opp plasten.

7. Lagring

Oppbevar elektroverktoyet pa et sted der temperaturen er mindre enn 40^ og utenfor barnsrekkevidde.

MERK

Pase at batteriet er fulladet for lagring i en lengreperiode (3 maneder erer mer). Et batteri med liten kapasitet kan vare ute av stand til a kunne lades etter a ha vaert lagret i en lengreperiode.

MERK

Lagring av litium-ion batterier.

Sorg for at litium-ion batteriene er fulladet ffor de skal lagres.

Lagring av batteriene i lengre tid med lav ladetilstand kan fore til redusetytelse,vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, ma du anse batteriene som defekte, og kjpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, ma overholds ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktoy

Bruk alltid et av vare spelzialproduserte batterier. Vi kan不信 garantere sikkerheten og ytelsen til vare elektroverktoy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hiss batteriet er demonter og modifi sert (slik som demontering og bytter av celler aller andre indre deler).

GARANTI

Vi garanter HiKOKI elektroverktoy i smsvar med lovfestet/ landsspesifi kke forskritter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell,ller normal slitasje. I tilfelle av klage, vennligst send elektroverktoyet, ikke demontert, med GARANTISERTIFIKATET som fiñnes på slutten av dette brukerverledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbarne lyder aller vibrasjoner

De malte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.

Malt A-veid lydeff ektniva: 97 dB (A)

Malt A-veid lydtrykkniva: 86 dB (A)

Usikkerhet K: 3 dB (A).

Bruk horselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifolge EN60745.

Hammerboring i belong:

Vibrasjonsutslppsverdi a_h H D = 10,8m / s^2

Usikkerhet K = 2,2m / s^2

Den totale vibrasjonsverdien som er opplyst, er malt i henhold til en standard testmetode og kan brukes til a sammenigne et verktoy med et annet.

Vibrasjonsemisjonen under bruk av elektroverktoyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.

• Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil ære under de gjeldende bruksforholdene, for á beskytte brukeren (vurdert i forhold til briken, som hvor mange ganger maskinen er slätt på eller av og tomgangskjöring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuierlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarel.
