Vrsta izdelka	Brezžični vrtalno-kombinirano kladivo
Znamka	HiKOKI
Model	DH14DSL
Nazivna napetost	14,4 V
Hitrost v prostem teku (Save/Power)	0 - 750 / 0 - 1500 min⁻¹
Frekvenca udarcev pri polni obremenitvi (Save/Power)	0 - 3100 / 0 - 6200 min⁻¹
Zmogljivost vrtanja - Beton	16 mm
Zmogljivost vrtanja - Jeklo	13 mm
Zmogljivost vrtanja - Les	18 mm
Teža (z baterijo)	2,1 kg
Napajanje	Litij-ionska baterija 14,4 V (ni priložena)
Glavne funkcije	Vrtenje + udarjanje, samo vrtenje, varčni način (Save), LED osvetlitev
Vrsta vpenjala	SDS-plus
Pomožni ročaj	Da, stranski (priložen)
Vzdrževanje in čiščenje	Očistite s suho ali milnico namočeno krpo; zamenjajte oglene krtačke (ref. 999100), ko so obrabljene
Varnost	Nosite zaščito za sluh, protiprašno masko, zaščitna očala; ne izpostavljajte dežju
Nadomestni deli in popravljivost	Oglene krtačke HiKOKI koda 999100; popravilo naj opravi pooblaščeni servis
Splošne informacije	Večjezična navodila so priložena; garancija v skladu s priloženim certifikatom

Pogosto zastavljena vprašanja - DH14DSL HiKOKI

Kako napolniti baterijo DH14DSL?

Priključite polnilnik v električno vtičnico, vstavite baterijo. Rdeča kontrolna lučka med polnjenjem utripa in postane stalno rdeča, ko je baterija napolnjena; po končanem polnjenju utripa rdeče v 1-sekundnem intervalu. Za optimalno polnjenje mora biti temperatura med 0°C in 50°C.

Kako vstaviti in odstraniti SDS-plus sveder?

Potegnite tulčnico nazaj, vstavite sveder do konca, nato spustite tulčnico, da se zaklene. Za odstranitev potegnite tulčnico nazaj in izvlecite sveder. Preverite zaklepanje tako, da povlečete sveder.

Kateri načini delovanja so na voljo?

Dva načina: Vrtenje + udarjanje (za vrtanje betona) in Samo vrtenje (za vrtanje jekla ali lesa z dodatno opremo). Uporabite ročico za spreminjanje hitrosti (Sl. 7), ko je motor ustavljen.

Kako nastaviti silo udarjanja?

Uporabite gumb za spreminjanje (Sl. 10) za izbiro načina Power (polna moč) ali Save (varčevanje). Način Save zmanjša moč za mehkejše materiale. Ne vrtajte lesa v načinu Save.

Kaj storiti, če se motor med uporabo ustavi?

To je lahko posledica izpraznjene baterije, preobremenitve ali pregrevanja. Spustite stikalo, odstranite baterijo, odpravite vzrok (napolnite, zmanjšajte obremenitev ali pustite, da se ohladi), nato ponovno vstavite baterijo in znova zaženite.

Kako očistiti in vzdrževati vrtalno kladivo?

Zunanjost očistite s suho ali milnico namočeno krpo. Nikoli ne uporabljajte topil. Redno preverjajte vijake in oglene krtačke. Zamenjajte krtačke (ref. 999100), ko dosežejo mejo obrabe.

Ali lahko to vrtalno kladivo uporabim za vrtanje kovine ali lesa?

Da, v načinu Samo vrtenje in s primernim vpenjalom za svedre (dodatna oprema). Največja zmogljivost je 13 mm v jeklu in 18 mm v lesu.

Kako spremeniti smer vrtenja?

Uporabite izbirnik smeri vrtenja (Sl. 6). Za vrtenje v smeri urinega kazalca (vrtanje) potisnite ročico levo; za vrtenje v nasprotni smeri urinega kazalca (odvijanje) potisnite desno. Nikoli ne spreminjajte smeri, ko motor teče.

Katera baterija je združljiva z DH14DSL?

Uporabljajte izključno litij-ionske baterije HiKOKI 14,4 V (npr. BSL1430, BSL1440 itd.). Uporaba drugih baterij je lahko nevarna in razveljavi garancijo.

Kako dolgoročno shraniti baterijo in orodje?

Pred shranjevanjem popolnoma napolnite baterijo. Orodje in baterijo shranite na suhem mestu pri temperaturi pod 40°C, izven dosega otrok. Izogibajte se izpostavljenosti ostružkom in prahu.

NAVODILA ZA UPORABO DH14DSL HiKOKI

1. Pripojte do zdroje napajeni. (obr. 2)

(Prevod izvirnih navodil)

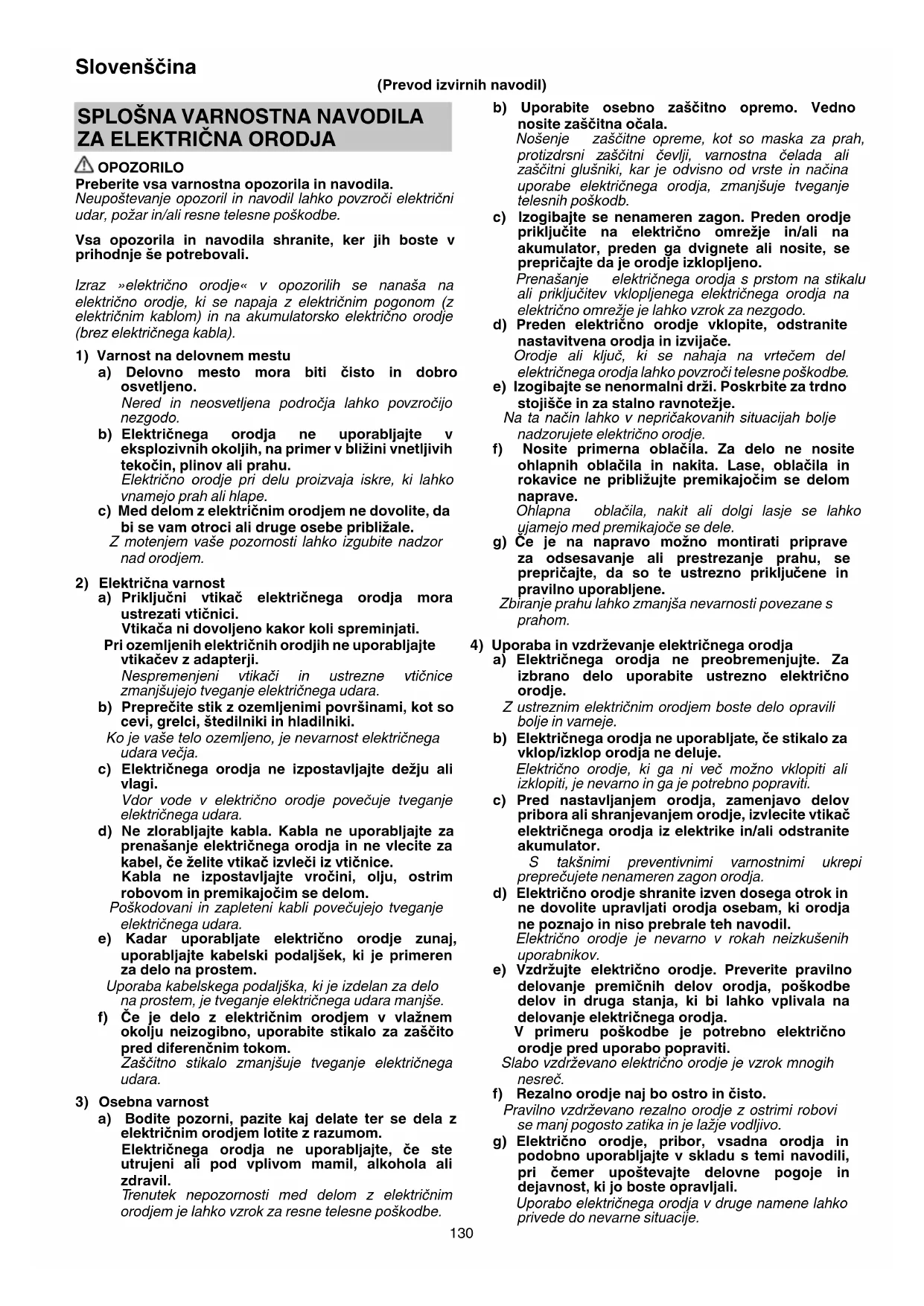

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRICNA ORODJA

OPOZORILO

Preberite vsa varnostna opororila in navodila.

Neupostevanje opozoril in navodil lahko povzroci elektrichi udar, požar in/ali resne telesne poskodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Izraz «elektricno orodje» v opozorilih se nanaša na elektricno orodje, ki se napaja z elektricnim pogonom (z elektrichim kablom) in na akumulatorsko elektricno orodje (brez elektricnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti cisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzroćijo nezugodo.

b) Elektricnega orodja ne uporabljaje v eksplozivnih okoljih, na primer v blizini vnetljivih tekocin, plinov ali prahu. Elektricno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.

c) Med delom z elektricnim orodjem ne dovolite, da bi se vam otroci ali druge osebe priblizale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Elektricna varnost

a) Prikljuci vtikač elektrichega orodja mora ustrezati vtichnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih elektrichnih orodjih ne uporabljaje vtikačev zadapterji.

Nespremenjeni vtikaci in ustrezne vticnice
zmanjsujujo tveganje elektrichega udara.

b) Prepreci stik z ozemljenimi povrsinami, kot so cevi, grelci, stedilniki in hladilniki. Ko je vase telo ozemljeno, je nevarnost elektricnega udara vecja.

c) Elektricnega orodja ne izpostavljaje dezju ali vlagi. Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.

d) Ne zlorabljaje kabla. Kabla ne uporabljaje za prenašanje elektrichega orodja in ne volecite za kabel, ce zeilite vtikač izvleci iz vticnice. Kabla ne izpostavljaje vročini, olju, ostrim robovom in premikajocim se delom.

Poskodovani in zapleteni kabli povecujejo tveganje elektricega udara.

e) Kadar uporabljate elektricno orodje zunaj, uporabljaje kabelski podaljsek, ki je primeren za delo na prostem.

Uporaba kabelskega podaljška, ki je izdelan za delona prostem, je tveganje elektricnega udara manjse.

f) Ce je delo z elektricnim orodjem v vraznem okolju neizogibno, uporabite stikalo za zašcitopred diferencnim tokom.

Zascitno stikalo zmanjsuje tveganje elektricnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Elektricnega orodja ne uporabljaje, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z elektricnim orodjem je lahko vzrok za resne telesne poskodbe.

b) Uporabite osebno zašcitno opremo. Vednosite zašcitna očala.

Nosenje zašcitne opreme, kot so maska za prah, protizdrsni zašcitni Čevlj, varnostna Čelada ali zašcitni glusniki, kar je odvisno od vrste in načina uporabe elektricnega orodja, zmanjsuje tveganje telesnih poskodb.

c) Izogibajte se nenameren zagon. Preden orodje priključite na elektricno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno.

Prenašanje elektricnega orodja s prstom na stikalu ali priklučitev vklopljenega elektricnega orodja na elektricno omrežje je lahko vzrok za nezgodo.

d) Preden elektrico orodje vklopite, odstranite nastavitvena orodja in izvijace.

Orodje ali ključ, ki se nahaja na vrtečem del elektricnega orodja lahko povzroci telesne poskodbe.

e) Izogibajte se nenormalni drži. Poskrbite za trdno stojisće in za stalno ravnotežje.

Na ta nacin lahko v nepričakovanih situacijah bolje nadzorujete elektricno orodje.

f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice ne priblžujte premikajocim se delom naprave.

Ohlapna oblacila, nakit ali dolgi lasje se lahko uyamejo med premikajoe se dele.

g) Ce je na napravo mozno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno prikljucene in pravilno uporabljene.

Zbiranje prahu lahko zmanjsa nevarnosti povezane s prahom.

4) Uporaba in vzdruževanje elektricnega orodja

a) Elektricnega orodja ne preobremenjute. Za izbrano delo uporabite ustrezno elektricno orodje.

Z ustreznim elektricnim orodjem boste delo opravili bolje in varneje.

b) Elektricnega orodja ne uporabljate, ce stikalo za vklop/izklop orodja ne deluje.

Elektricno orodje, ki ga ni vec mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem orodja, zamenjavo delov pribora ali shranjevanjem orodje, izvlecite vtikač elektricnega orodja iz elektrike in/ali odstranite akumulator.

S taksnimi preventivnimi varnostnimi ukrepi preprecujete nenameren zagon orodja.

d) Elektricno orodje shranite izven dosegao otrok in ne dovolite upravljati orodja osebam, ki orodjane poznajo in niso prebrale teh navodil.

Elektricno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdrujte elektricno orodje. Preverite pravilno delovanje premicnih delov orodja, poskodbe delov in druga stanja, ki bi lahko vplivala na delovanje elektricnega orodja.

V primeru poskodbe je potrebno elektricno orodje pred uporabo popraviti.

Slabo vzdrrzevano elektricno orodje je vzrok mnogih nesreč.

f) Rezalno orodje nj bo ostro in cisto.

Pravilno vzdrrzevano rezalno orodje z ostrimi robovise manj pogosto zatika in je laze povdlivo.

g) Elektricno orodje, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevajte delovne pogoje in dejavnost, ki jo boste opravljali.

Uporabo elektricega orodja v druge namene lahko privede do nevarne situacije.

5) Uporaba in vzdruževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je dolocil proizvajalec.

Polnilnik, ki je primeren za en tip akumulatorja lahko povzroci nevarnost požara, ce ga uporabite z drugim akumulatorjem.

b) Elektricna orodja uporabljaje samo s posebej izdelanimi akumulatorji.

Uporaba drugih akumulatorjev lahko povzroci tveganje poskodb in požara.

c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, kljuci, zeblji, vijaki ter drugih manjsih kovinskih predmetov, ki lahko povezejo en prikljucek z drugim.

Kratek stik med priklučki na akumulatorju lahko povzroči opekline ali požar.

d) Med nepravilno rabo lahko iz akumulatorja pritece tekocina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekocina v stik z očmi, poisčite dodatno zdravnísko pomoc.

Tekočina iz akumulatorja lahko povzroči vnetje ali opekline.

6) Servisiranje

(a) Elektricno orodje Iahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.

Na ta nacin se ohrani varnost elektricnega orodja.

VARNOSTNI UKREP

Preprečite dostop otrokom in neusposobljenim osebam.
Kadar orodja ne uporabljate ga shranite izven dosegao otrok in neusposobljenih oseb.

VARNOSTNA OPOZORILA ZA AKUMULATORSKO VRTALNO RUSILNO KLADIVO

1. Pri delu uporabljajte glusnike

Izpostavljanje hrupu lahko povzroci izgubo sluha.

1. Uporabljaje dodatne ročaje, ki so priloženi orodju. Izguba nadzora nad orodjem lahko povzroči telesne poskodbe.

2. Elektricno orodje drzite za izolirane drzalne povrsine, ko bi se pri uporabi pripomocki za rezanje lahko dotikali skriteŽice.

Ce se pripomocki za rezanje dotaknejo zice, ki je pod elektricno napetostjo, lahko izpostavljeni kovinski deli elektricnega orodja postanejo (zivi) in povzrocijo elektrici ni udar.

DODATNA VARNOSTNA NAVODILA

1. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo prisel tujek.
2. Polnilne baterije in polnilnika nikoli ne razstavljajte.
3. V polnilni bateriji nikoli ne povzročite kratkega stika.
   Kratek stik v bateriji bo povzročil visok elektrčni tok in pregrevanje. Posledica tega bo pregretje ali poskodba baterije.
4. Baterije ne izpostavljaje ognju. Ce baterija pregori, lahko eksplodira.
5. Pri nepretrgani uporabi se naprava lahko pregreje, kar povzroci skodo na motorju in na stikalu. Ne uporabljajte je priblizno 15 minut.

6. V' prezracevalne reze polnilnika ne vstavljaje predmetov Vstavljanje kovinskih ali vnetljivih predmetov v prezracevalne reze polnilnika lahko povzroci tveganje elektricnega udara ali poskodbo polnilnika.

7. Ko seŽivljenjska doba baterije zmanjsa za normalno uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

8. Pred lomljenjem, klesanjem ali vrtanjem v steno, tla ali strop, se dobro prepričajte, da se v njih ne nahajajo elektricni kabli ali cevi.
9. Prepricajte se, da je stikalo za vklop in izklop na položaju OFF. Ce akumulator vstavite, ko je stikalo za vklop/ izklop vklopljeno (ON), bo elektricno orodje takoj začelo delovati in lahko povzroci resno nezgodo.
10. Med ali takoj po delovanju se ne dotikajte dleta. To postane med uporabo zelo vroce in lahko povzroci resne opekline.
11. Rocaj telesa in stranski rocaj elektricnega orodja vedno drzite trdno. V nasprotnem primeru lahko ustvarjena protisila povzroci nenatanncno ali celo nevarno uporabo.
12. Nosite protiprašno zašcitno masko

Ne vdirhavajte skodljivega prahu, ki nestaja pri vrtanju ali klesanju. Prah lahko ogrozi vaše zdravje in zdravje drugih oseb v blžini.

1. Prepricajte se, da je baterija trdno namescena. Ce je kakorkoli slabo namescena lahko opdade in povzroci nesreco.

2. Da preprecite nezgode, pred zamenjavo dodatkov, shranjevanjem in prenašanjem orodja ali kadar orodja ne uporabljate, izklopite stikalo in izvlecite akumulator.

3. Namestitev svedra

O Da preprecite nezgode, izklopite stikalo in izvlecite akumulator.

Ko uporabljate orodja, kot so dleta z zaobljeno konico, svedri, itd., se prepričajte, da ste uporabili originalne dele, ki jih je dolocilo naše podjetje.

O Ocistite steblo svedra.

Preverite zaklep, takdo pavlecate za sveder.

1. S preklopnim gumbom upravljaje le, ko se motor popolnama ustavi. Ce s preklopnim gumbom upravljate med obratovanjemotorja,se lahko rezilno orodje nepricakovano zavrti in povzroci nezgodo. (SI.7)

2. Vrtenje + zabijanje

Ko se sveder dotakne zeleznegra droga konstrukcije, se bo sveder takoj ustavil in vrtalno kladivo se bo odzvalo z vrtenjem. Zato trdno pritrdite stranski rocaj in primate za rocaj na ohisju in stranske rocaje.

1. Samo vrtenje

Za vrtanje lesa ali kovine z uporabo vpenjala svedra ali vpenjalnega vmesnika (neobvezni pribor).
O Uporaba sile bolj kot je potrebno ne bo samo pospešila dela, temvec tudi poslabšala rob konice svedra in skraišalaŽivlienisko dobo vrtalneqa kladiva.
Svedri se lahko odlomijo, medtem ko umikate vrtalno kladivo iz zvrtane luknje. Pomembno je, da umikanje izvedete s potiskom.
Ne poskusajte vrtati sidrnih lukenj ali lukenj v beton s kompletom v funkcijiismo za vrtenje.
Ne poskusajte uporabiti vrtalnega kladiva v funkciji vrtenja in udara s prikljucenima vpenjalom svedra in vpenjalnim nastavkom. To lahko bistveno skrajsa zivljensko dobo vsakega dela stroja.
19. Izbirazmogljivega/varcnega (Power/Save) načina
O Silo udarjanja kladiva lahko povecate ali zmanjsate, takdo ustreza izbranemu delu, in sicer to storite z upravljanjem preklopnega gumba, kot kaze SI. 10. Nastavite silo, ki je primerna za izbrano delo.
O Za vrtanje lukenj v les ni dovoljeno nastaviti načina "SAVE". Nevarnost, da motor pregori, ker se blokira zaradi premajhne moci.
20. Ne glejte neposredno v lucho. Neuostoševanje tega lahko povzroci poskodbo oci.
21. Da se prepreci poraba baterije ob pozabljenem izklopu LED lučke, se ta samodejno izklopi v priblžno 15 minutah.

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Za podaljišanjeŽivjenjske dobe je litij-ionska baterija opremljena zašcitno funkcjio, ki ustavi delovanje.

V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi ce ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zašcitne funkcjje.

1. Ko se porabi preostala moč baterije, se motor ugasne.
   V tem primeru baterijo takoj napolnite.
2. Ce je orodje preobremenjeno, se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.
3. Ce se baterija pregreje zaradi preobrenimenve, se bo ustavil dovod moci.

Da bi preprecili iztekanje baterije, ustvarjanje toplate, oddajanje dima, eksplozijo in vzig, prosimo, da uposteve tase naslednja varnostna opozorila.

1. Prepreci te nabiranje ostruzkov in prahu na bateriji.
   Med delom poskrbite, da ostruzki in prah ne padajo na baterijo.
   Med delom poskrbite, da se morebitni ostruzki in prah z elektricnega orodja ne nabirajo na bateriji.
   Neoporabljeno baterijo ne shranjujte na mesti, kjer je izpostavljena ostruzkom in prahu.
   Preden baterijo shranite odstranite ostruzke ter prah, ki se lahko sprimejo na baterijo in ne hranite jo skupaj s kovinskimi deli (vijaki, zeblji itn.).
2. Baterijo ne prebadajte z ostrimi predmeti kot so zeblji, ne udarjaje s kladivom, ne stopite nano, jo ne mecite ali izpostavljaje tezkih fizicnim udarom.
3. Vidno poskodovane ali deformirane baterije ne uporabljaje.
4. Ne uporabljaje baterije z nasprotno polarnostjo.
5. Baterije ne prikljucite neposredno na elektriche vticnice ali cigaretni vzigalnik v avtomobilu.
6. Baterijo uporablajte le za dolocene namene.
7. Ce se baterija ne napolni tudi po preteku dolocenega casa polnjenja, polnjenje takoj prekinite.
8. Baterije ne postavlajte ali izpostavlajte visokim temperaturam ali visokem pritisku, na primer v mikrovalovni pečici, sušilcu ali visokotlacni komori.
9. Ob zaznavi iztekanja ali neprijetnega vonja jo takoj odmaknite od ognja.
10. Ne uporabljaje je v prostorih, kjer se ustvarja mochna staticna elektrika.
11. Ob iztekanju baterije, Čudnem vonju, ustvarjanju toplate, razbarvanju ali deformaciji oziroma v kolíkor je videti Čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

POZOR

1. Ce tekocina, ki izteka iz baterije pride v stik za vasimi ocmi jih ne drgnite, ampak jih operite svezo, cisto vodo ter takoj obiscite zdravnika.

Ce ne boste obiskali zdravnika, lahko tekocina povzroci tezave zočmi.

1. V primeru, da tekočina pride v stik s kožo ali oblačili jih takoj operite s Čistovodo.
   Obstaja moznost, da lahko to povzroci drazenje koze.
2. Ce opazite rjo, cuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporablajte in jo vrnite dobavitelju ali prodajalcu.

OPOZORILO

Če v prikrljuček litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upostevajte naslednjo vsebino.

V Škatlo za shranjevanje ne shranjujte prevodnih stvari, Žebljev inŽic kot staŽelezna in bakrenaŽica.
O Da preprecite nastanek katkega stika, namestite baterijo v orodje ali pa varno vtavitePokrov baterije, kiPokrije prezracevalno rezo.

SIMBOLI

OPOZORILO

V nadaljevanju so prikazani symboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

	DH14DSL / DH18DSL: Akumulatorski vrtalno rušilno kladivo
	Preberite vsa varnostna opozorila in navodila.
	Samo za države EU Elektricnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2002/96/ES o odpadni elektricnih in elektronski opremi in njeni uresnicivitv v skladu z nacionalnim pravom se morajo elektricna orodja, ki so doseglaŽiviljenjsko dobo ločeno zbirati in okolju prijazno reciklirati.
V	Ocenjena napetost
n0	Vrtilna frekvenca brez obretenitve
Pm	Zmogljivostni način
Sm	Varčni način
	Beton
	Jeklo
	Les
	Funkcija samo vrtenja
IT	Funkciji vrtenja in zabijanja
I	Stikalo za vklop
O	Stikalo za izklop
	Odklopite baterijo
D	Stikalo lučke
	Stikalo indicatorja preostale energije baterije
R	Vrtenje v smeri urinega kazalca
L	Vrtenje v nasprotni smeri urinega kazalca
	Baterija je skoraj prazna. Baterijo takoj napolnite
	Baterija je napol prazna.
	Baterija je polna.
	Prepovedan postopek

STANDARDNA OPREMA

Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 183.

Standardni pribor se lahko spremeni brez obvestila.

UPORABA

Funkciji vrtenja in zabijanja!

O Vrtanje sidrnih lukenj
O Vrtanje lukenj v beton
O Vrtanje lukenj v ploščice
Funkcija samo vrtenja
O Vrtanje v jeklo ali les

(zneobveznim priborom)

O Privijanje matičnih vijakov in vijakov za les (z neobveznim priborom)

SPECIFIKACije

Model			DH14DSL DH18DSL
Napetost			14,4 V 18 V
Hitrost v prostem teku (Save/Power)			0 - 750 min-1 / 0 - 1500 min-1
Udarna hitrost s polno obretenitvijo (Save/Power)			0 - 3100 min-1 / 0 - 6200 min-1
Zmogljivost	Vrtanje	Beton	16 mm
		Jeklo	13 mm
		Volna	18 mm
Teža			2,1 kg 2,2 kg

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega Raziskovanja in razvoja se specifi kacije Iahko spremenijo brez predhodnega obvestila.

POLNJENJE

Pred uporabo elektricnega orodja napolnite baterijo posledecem postopku.

1. Prikljucite v elektriko. (Sl. 2)

Polnjenje baterije preko izmeničnegatoka

O Napajalni kabel polnilnika vkljucite v vticnico.

Ob prikljucitvi vtikača polnilnika v vticnico bo kontrlna lucka utripala v rdeci barvi (v 1 sekundnih intervalih).

POZOR

Ne uporabite elektricnega kabla, ce je poškodovan.

Nemudoma ga dajte popraviti.

Polnjenje baterije z istosmernim tokom preko 12V avtomobilskega priključka (UC18YML2)

O Vavtomobilu pritrdite polnilnik baterije.

Pri tem uporabite trak, ki ste ga dobili s polnilnikom baterije, da pritrdite polnilnik na mesto in preprecite, da bi se prosto premikal. (Glej SI. 14)

POZOR

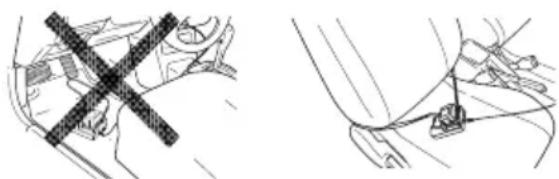

Polnilnika ali baterije ne dajaje pod sedež voznika.

Polnilnik pritrdite na mesto in takopreprecite njegovo,.
prosto premikanje, ki lahko povzroci nesreco.

SI. 14

O Prikljucite vtikač za cigaretni vžigalnik v vticnico za cigaretni vžigalnik.

Ce je vtikač ohlapen in pada iz vticnice za cigaretni vžigalnik, popravite vticnico. V primeru, da je vticnicaPokvarjenaPoklicite avtomobilskega serviserja. Nenehna uporaba vticnice je lahko vzrok nesreće zaradi pregretja.

2. Vstavite baterijo v polnilnik. (Sl. 2)

Baterijo trdno vstavite v polnilnik.

3. Polnjenje

Ko vstavite baterijo v polnilnik, se postopek polnjenja začne in kontrlna lučka neprekinjeno sveti v rdeči barvi. Ko je baterija povsem napolnjena, kontrlna lučka utripa v rdeči barvi. (v 1 sekundnih intervalih) (Glej Tabela 1)

Oznacba kontrlne lucke

Oznacbe kontrlne lucke bodo takse kot je prikazano v Tabela 1, glede na pogoje polnilnika ali baterije za poljenje.

Tabela 1

Označbe kontrlne lučke
Kontrolna lučka sezasveti ali utripa.	Pred polnjenjem	Utripa (rdeče)	Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde)
	Med polnjenjem	Sveti (rdeče)	Nenehno sveti
	Polnjenje končano	Utripa (rdeče)	Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde)
	Polnjenje ni:no no	Utripa (rdeče)	Sveti za 0,1 sekunde. Ne sveti za 0,1 sekunde. (ugasne se za 0,1 sekunde)	Napaka v bateriji ali polnilniku
	Mirovanje po pregretju	Sveti (zeleno) (UC18YML2)	Nenehno sveti	Pregreta baterija. Ni mogоće napolniti. (Poljenje se bo izvršilo, ko se baterija ohladi)
		Utripa (rdeče) (UC18YFSL)	Sveti za 1 sekundo. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde)
	Polnjenje z avtomobilskim priključkom ni:no no (UC18YML2)	Utripa (zeleno)	Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde)	Napaka v bateriji ali polnilniku

OPOMBA: V casu mirovanja, UC18YML2 / UC18YFSL ohladi pregreto baterijo s pomoćjo hladilnega ventilatorja. (Hladilni ventilator ne deluje, ko polnite baterijo z 12V avtomobilskim priključkom.)
- Temperature in Čas polnjenbaaterijie
Temperatura in Čas polnjenja je prikazan v Tabela 2.

Tabela 2

Baterija	Polnilnik	UC18YFSL	UC18YML2 (AC/DC)*1
Napetost poljena V 14,4 V - 18 V
Teža kg 0,5	0,7
Temperature pri katerih se lahko baterija polni		0 °C - 50 °C
Čas poljenja baterije, približno (Pri 20 °C)
1,3 Ah	min.	20	20 / 50
1,5 Ah	min.	22	22 / 60
2,0 Ah	min.	30	30 / 80
2,5 Ah	min.	35	35 / 100
3,0 Ah	min.	45	45 / 120
4,0 Ah	min.	60	60 / 160
5,0 Ah	min.	75	75 / 200
Število baterijskih celic		4 - 10

*1 izmenični tok / 12V avtomobilski istosmerni tok

OPOMBA

Cas polnjenja je odvisen od temperature okolja in napetosti elektricnega vira.

Polnjenje preko 12V avtomobilskega priključka bo pri visjih temperaturah trajalo dalj časa.

1. Izklopite vtikač polnilnika iz vtičnice ali vtičnice cigaretnega vžigalnika.

2. Polnilnik trdno primite in izvolecite baterijo.

OPOMBA

Baterijo izvlecite iz polnilnika po uporabi in jo shranite.

POZOR

O Pri poljenju segrete baterije, ki je bila dalj casa izpostavljena negosredni soncni svetlobi ali pa je bila prav kar uporabljena, bo kontrlna lucka polnilnikazasvetila zeleno ali pa bozasvetila za 1 sekundo, ne bozasvetila za 0,5 sekunde (ugasne se za 0,5 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s poljenjem.
O Ko kontrolna lučka utripa rdeče (vsake 0,2 sekundi), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterijë ali polnilnika. Odnesite ju v pooblasčeni servisni center.

O Ker traja priblizno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite vzeli iz polnilnika, počakaje vsaj 3 sekunde, preden jo znova vstavite in nadalujete s polnjenjem. Če baterijo vstavite, preden pretečejo 3 sekunde, se morda ne bo pravlno napolnila.

Preverite napetost avtomobilskega prikljucka, ceklucka neprestano utripa zeleno (vsaki 0,2 sekundi). (UC18YML2)

Ce je napetost 12V ali manj, je avtomobilska baterija oslabljena in je ni mogoce napoliniti.

O Ce kontrlna lucka ne utripa rdece (vsako sekundo), ceprav je vtikač polnilnika ali vtikač cigaretnega vžigalnika priklopljen na napetost, se je vkljucil zašcitni tok polnilnika.

Odstranite vtikac iz napetosti in ga po 30 sekundah ponovno priklopite. Ce kontrlna lučka se vedno ne bo utripala rdeče (vsako sekundo), odnesite polnilnik na pooblasčen HiKOKI servis.

NAMESTITEV IN DELOVANJE

Dejanje Slika Stran
Odstranitëv in vstavljanë baterije 1	184
Poljenje 2 184
Namestitev / odstranitëv stranskega ročaja	3 184
Vstavljanë vrtalnega orodja SDS-plus	4 184
Odstranjevanë orodja SDS-plus	5 185
Izbira smeri vrtenja	6 185
Izbira načina delovanja	7 185
Nastavljanë globine vrtanja	8 185
Izbira varčnega/zmogljivega (Save/Power) načina	9 185
Delovanje stikal 10 185
Indikator preostale energije baterije	11 186
Kako uporabiti LED lučko 12 186
Pregled in zamenjava oglene krtačke	13 186
Izbor pribora* — 187, 188

• Za podrobnejse informacije glede vsakega orodja se obrnite na pooblasčeni servisni center HiKOKI.

MAZANJE

Za to vrtalno kladivo se uporablja nizko viskoznamast, takodag a ge mogoce uporabljati daljse obdobje brez zamenjavemasti. Za zamenjavo masti zaradi uhajanaja masti skozizrahljan vijak se obrnite na njblizji servisni center.

Nadaljinja uporaba vrtalnega rusilnega kladiva kljub pomanjkanju masti bo povzročila, da se bo napravi skrajšala ziviljenjska doba.

POZOR

S tem strojem se uporablja posebna mast, zato lahko uporaba drugacnih masti slabo vpliva na normalno delovanje stroja. Zagotovite, da bo zamenjavo masti opravil eden izmed nasih servisnih centroid.

VZDRZEVANJE IN PREGLEDOVANJE

POZOR

Prepricaje se, da pred vzdrrzevanjem in pregledom izklopite stikalo in odstranite akumulator.

1. Pregled orodja

Ker uporaba topega orodja zmanjsa učinkovitost in povzroča okvaro motorja, nabrusite ali zamenjaje orodje takoj ko opazite obravo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrijen. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Ce tega ne storite lahko pride do resne nevarnosti.

3. Vzdhrževanje motorja

Zračniki motorja so «src« elektricne naprave. Pri uporabi bodite pozorni, da se zračnik ne poskoduje in/ali zmoçi z oljem ali vodo.

4. Pregled oglenih krtack (Sl. 13)

Motor uporablja oglene krtačke, ki so potrošni material. Ker lahko zelo obrabljene oglene krtačke povzročijo težave motorja jih takoj zamenjaje z novimi, ko se obrabijo ali so blizu »meje obrabe « ③. Poleg tega poskrbite, da so oglene krtačke zmeraj Čiste in zagotovite, da se prosto glibJEjo znotraj nosilcev krtačk.

OPOMBA

Pri zamenjavi oglene krtačke z novo se prepricajte, da uporabite ogleno krtačko HiKOKI št. šfre 999100.

5. Zamenjava oglenih krtačk (Sl. 13)

Izvlecite ogleno krtacko takto, da odstranitePokrov krtacke in s pomocjo ploskega izvijaica ipd. zatakene izbocen del oglene krtacke.

Ob nameschanju oglene krtacke izberite smer, tako da bo zebelj ⑥ oglene krtacke ustrezal sticnemu delu ⑨ na zunanji strani cevi krtacke. Nato jo s prstom pritisnite noter. Na koncu namestite kapico krtacke.

POZOR

Prepricajte se, da ste vstavili zebelj oglene krtacke v sticni del cevi krtacke. (Vstavite Iahko kateregakoli od dveh ponujenih zebljev.)

Bodite zelo pazljivi, saj lahko napaka deformira zebelj oglene krtache in ze v začetku povzroči težave motorja.

6. Cischenje zunanjosti

Umazano elektricno orodje obrisite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljaje klorovih raztopin, bencina ali razredcevalcev barve, saj ti stopijo plastiko.

7. Skladischenje

Elektricno orodje shranjutne na mestu, kjer je temperatura nizja od 40^ in kamor otroci ne sezejo.

OPOMBA

Prepricajte se, da je baterija popolnama napolnjena, ce je boste shranili za dalj casa (3 ali več mesecev). Baterija z manšo kapaciteto se morda med uporabo ne bo mogla napoliniti, ce je shranite za dalj casa.

OPOMBA

Shranjevanje littij-ionskih baterij.

Zagotovite, da so litij-ionske baterije popolnama napolnjene, preden jih shranite.

Dolgotrajno shranjevanje baterij, ki so le malo napolnjene, lahko vodi do slabsega delovanja, znatnega zmanjsanja casa uporabe baterije ali povzroci, da baterij ni vec moznopapoliniti.

Vendor pa se lahko znatno zmanjsan cas uporabe baterije popravi tak, da se baterije dva do petkrat gonavljacoce napolnijo in uporabijo.

Ce je kljub ponavljaojem poljenju in uporabi cas baterije se vedno zelo kratek, baterije zavrzite in kupite nove.

Slovenscina

POZOR

Pri uporabi in vzdrrzevanju elektricnih orodjih je treba upostevati varnostne uredbe in standarde, ki so dolocene za vsako drzavo.

Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI

Obvezno uporabljaje naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega elektrčnega orodja ne jamčimo,Če uporabljate baterije, ki jih ni izdelalo naše podjetje, in Če baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele).

GARANCIJA

Garantiramo za HiKOKI elektricna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne zajema napak ali poskodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe posljite sestavljeno elektricno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga njdete na koncu teh navodil za uporabo, na pooblasceni servis HiKOKI.

Informaci o hrupu in vibracijah

Izmerjene vrednosti so bile dolocene glede na EN60745 in navedene v skladu z ISO 4871.

A tipicno vrednoten nivo jakosti hrupa: 97 dB (A)

A tipično vrednoten nivo zvočnega tlaka: 86 dB (A)

Nezanesljivost K: 3 dB (A).

Obvezna uporaba glusnikov.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.

Kladivno vrtanje v beton:

Vrednost emisije vibracij ±ba_h HD = 10,8m / s^2

Nezanesljivost K = 2,2m / s^2

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metod in se lahko uporablja za primerjavo enega orodja z drugim.

Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti.

OPOZORILO

O Emisija vibracij med dejansko uporabo elektricnega orodja se lahko razlikuje od navedene vrednosti, gledena na način uporabe orodja.

Prepoznajte varnostne ukrepe za zašcito uporabnika, ki temelijjo na oceni izpostavljanja v dejanskih pogojih uporabe (z upostevanjem vseh delov obratovalnegac ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k ācasu zagona).

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

Zabezpečte nabijačku vo vozidle napevno.

1. Nosite zašitu za uši

Izlozenost buci moze izazvati gubitak sluha.

1. Koristite pomocnu(e) ručku(e), aka su isporucene uz alat.

1. Nosite zašitu za uši

Izlozenost buci moze uzrokovati gubitak sulha.
