BRUKSANVISNING EXB Extra-chariot + plancha CAMPINGAZ

Hvis gasslukt uppkommer:

1) Lukke kranen til gasolbeholder.
2) Slukke all levande lue.
3) Hvis lukten gjensitter, se § f eller kontakt umiddelbart din forhandler.

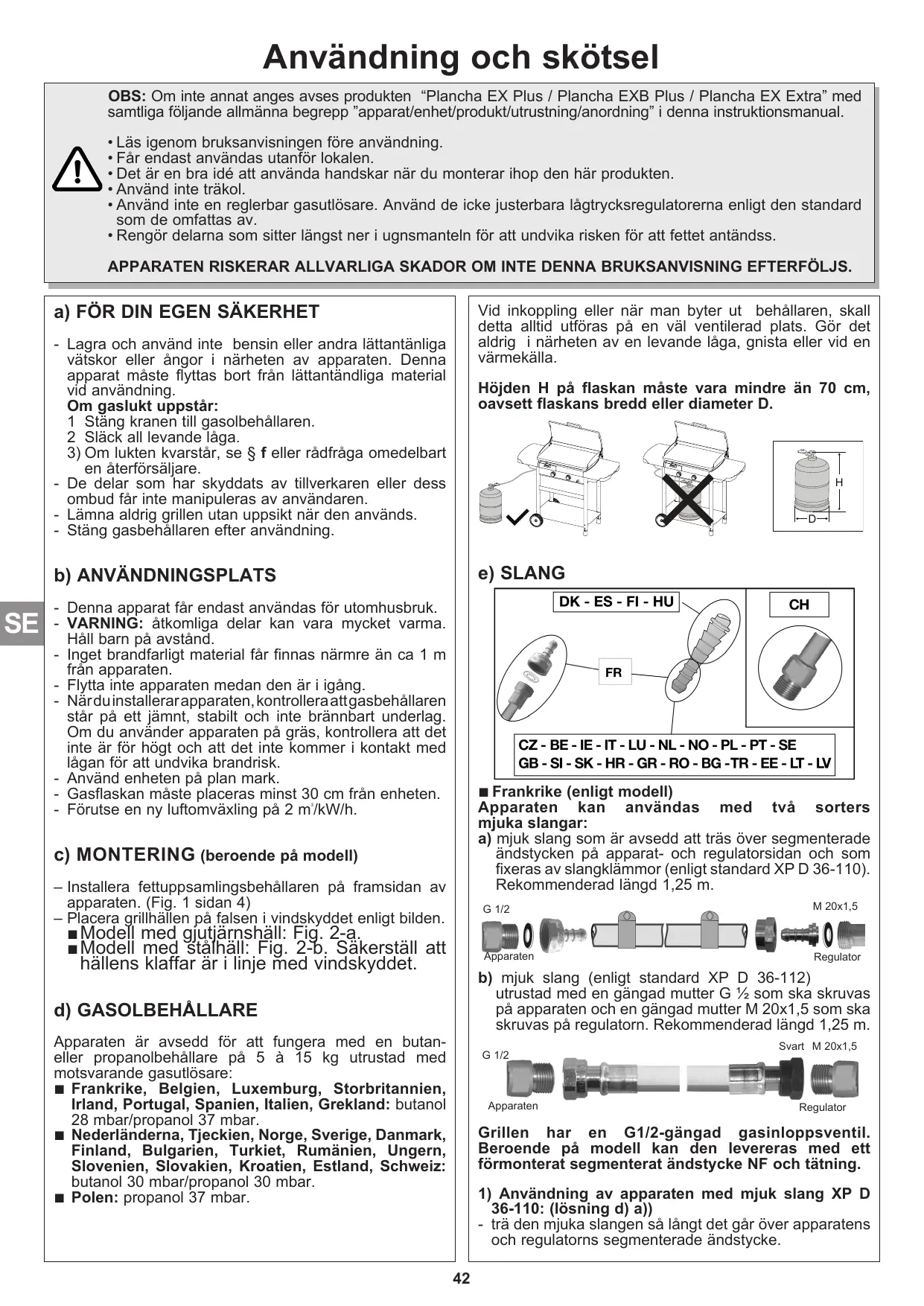

Användning och skötsel

OBS: Om inte annat anges avses produkten "Plancha EX Plus / Plancha EXB Plus / Plancha EX Extra" med samtliga följande allmänna begrepp "apparat/enhet/produkt/utrustning/anordning" i denna instruktionsmanual.

- Läs igenom bruksanvisningen före användning.

- Får endast användas utanför lokalen.

- Det är en bra idé att använda handskar när du monterar ihop den här produkten.

- Använd inte träkol.

- Använd inte en reglerbar gasutlösare. Använd de icke justerbara lågtrycksregulatorerna enligt den standard som de omfattas av.

- Rengör delarna som sitter längst ner i ugnsmanteln för att undvika risken för att fettet antändss.

APPARATEN RISKERAR ALLVARLIGA SKADOR OM INTE DENNA BRUKSANVISNING EFTERFÖLJS.

- Lagra och använd inte bensin eller andra lättantänliga vätskor eller ångor i närheten av apparaten. Denna apparat måste flyttas bort från lättantändliga material vid användning.

Om gaslukt uppstår:

1 Stäng kranen till gasolbehållaren.

2 Släck all levande låga.

3) Om lukten kvarstår, se § f eller rådfråga omedelbart en återförsäljare.

• De delar som har skyddats av tillverkaren eller dess ombud får inte manipuleras av användaren.
• Lämna aldrig grillen utan uppsikt när den används.
• Stäng gasbehållaren efter användning.

b) ANVÄNDNINGSPLATS

• Denna apparat får endast användas för utomhusbruk.
• WARNING: åtkomliga delar kan vara mycket varma. Håll barn på avständ.
• Inget brandfarligt material får finnas närmre än ca 1 m från apparaten.
• Flytta inte apparaten medan den är i igång.
• Närduinstallerar apparaten, kontrollera att gasbehållaren står på ett jämnt, stabilt och inte brännbart underlag. Om du använder apparaten på gräs, kontrollera att det inte är för högt och att det inte kommer i kontakt med lågan för att undvika brandrisk.
• Använd enheten på plan mark.
• Gasflaskan måste placeras minst 30 cm från enheten.
• Förutse en ny luftomväxling på 2 m³/kW/h.

c) MONTERING (beroende på modell)

• Installera fettuppsamlingsbehållaren på framsidan av apparaten. (Fig. 1 sidan 4)
  – Placera grillhällen på falsen i vindskyddet enligt bilden.
  ■ Modell med gjutjärnshäll: Fiq. 2-a.
  ■ Modell med ståfhäll: Fig. 2-b. Säkerställ att hållens klaffar är i linje med vindskyddet.

d) GASOLBEHÅLLARE

Apparaten är avsedd för att fungera med en butan- eller propanolbehållare på 5 à 15 kg utrustad med motsvarande gasutlösare:

■ Frankrike, Belgien, Luxemburg, Storbritannien, Irland, Portugal, Spanien, Italien, Grekland: butanol 28 mbar/propanol 37 mbar.
■ Nederländerna, Tjeckien, Norge, Sverige, Danmark, Finland, Bulgarien, Turkiet, Rumänien, Ungern, Slovenien, Slovakien, Kroatien, Estland, Schweiz: butanol 30 mbar/propanol 30 mbar.
■ Polen: propanol 37 mbar.

Vid inkoppling eller när man byter ut behållaren, skall detta alltid utföras på en väl ventilerad plats. Gör det aldrig i närheten av en levande låga, gnista eller vid en värmekälla.

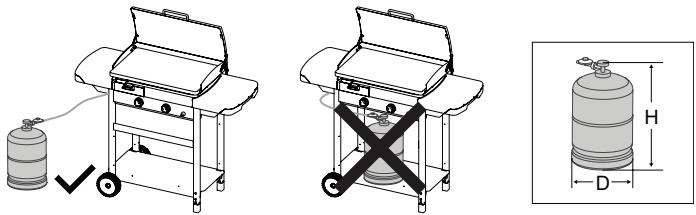

Höjden H på flaskan måste vara mindre än 70 cm, oavsett flaskans bredd eller diameter D.

e) SLANG

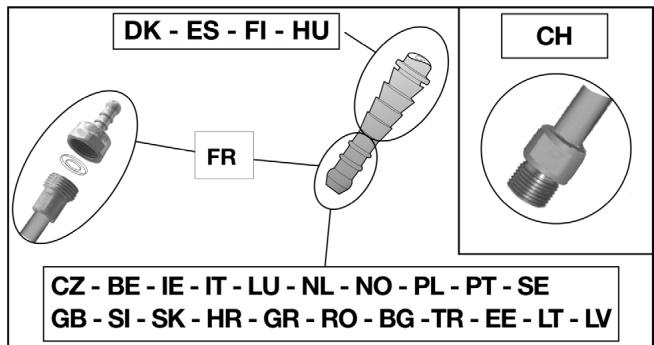

DK - ES - FI - HU FR CH CZ - BE - IE - IT - LU - NL - NO - PL - PT - SE GB - SI - SK - HR - GR - RO - BG - TR - EE - LT - LV

■ Frankrike (enligt modell)

Apparaten kan användas med två sorters mjuka slangar:

a) mjuk slang som är avsedd att träs över segmenterade ändstycken på apparat- och regulatorsidan och som fixeras av slangklämmor (enligt standard XP D 36-110). Rekommenderad längd 1,25 m.

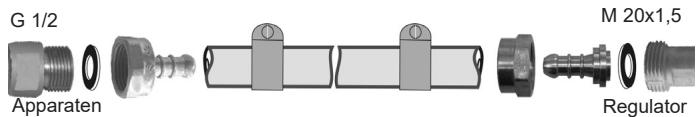

b) mjuk slang (enligt standard XP D 36-112)

utrustad med en gångad mutter G ½ som ska skruvas på apparaten och en gångad mutter M 20x1,5 som ska skruvas på regulatorn. Rekommenderad längd 1,25 m.

G 1/2

Grillen har en G1/2-gängad gasinloppsventil. Beroende på modell kan den levereras med ett förmonterat segmenterat ändstycke NF och tätning.

1) Användning av apparaten med mjuk slang XP D 36-110: (lösning d) a))
- trä den mjuka slangen så långt det går över apparatens och regulatorns segmenterade ändstycke.

- för slangklämmorna bakom ändstyckenas två första upphöjningar och dra åt tills dess att skruvhuvudet bryts.

- tätheten kontrolleras i enlighet med instruktionerna i paragraf f).

2) Användning av apparat med mjuk slang XP D 36-112 samt muttrar G 1/2 och M 20x1,5 : (lösning d) b))

• Vid behov kan du lossa och ta bort det segmenterade ändstycket NF för att frigöra G1/2-inloppsventilen och ta bort tätningen.
• skruva fast den gångade muttern G ½ på apparatens ingångsanslutning och den gångade muttern M20x1,5 på regulatorns utgångsanslutning i enlighet med de anvisningar som tillhandahålls med den mjuka slangen.

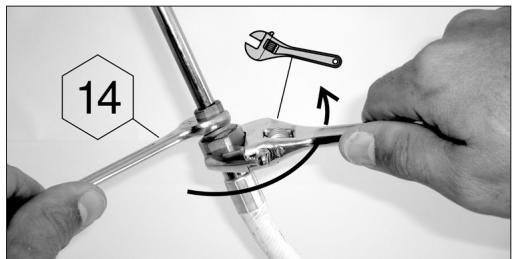

• Använd 2 insexnycklar för att dra åt den mjuka slangen på apparatens gasände:

▶ en nyckel på 14 för att blockera anslutningsmuttern till apparaten,

▶ en skruvnyckel för att dra åt muttern på den flexibla slangen.

14

• använd en nyckel för att blockera reduceringsventilens utmatningsskarv.
• tätheten kontrolleras i enlighet med instruktionerna i paragraf f).

Kontrollera att den mjuka slangen ligger normalt, att den inte är böjd eller spänd, och att den inte ligger mot apparatens varma väggar. Den måste bytas vid den sista förbrukningsdag som anges på slangen, och i alla fall om den är skadad eller uppvisar sprickor.

■ Belgien, Luxemburg, Nederländerna, Storbritannien, Irland, Polen, Portugal, Spanien, Italien, Tjeckien, Norge, Sverige, Danmark, Finland, Bulgarien, Turkiet, Rumänien, Ungern, Slovenien, Slovakien:

Apparaten är utrustad med ett gångat munstycke. Den skall användas tillsammans med en flexibel slang specialtillverkad för användning av butan och propanol. Slangen får inte vara längre än 1,20 m. Den måste bytas om den är skadad eller har sprickor, enligt nationella krav eller i förhållande till giltighetstiden. Dra eller vrid ej på slangen. Håll den på avständ från delar som kan bli varma.

■ Schweiz:

Denna apparat skall användas tillsammans med en flexibel slang speciellt tillverkad för användning av butan och propanol. Den får inte vara mer än 1,50 m lång. Den måste bytas om den är skadad eller har sprickor, enligt nationella krav eller i förhållande till giltighetstiden. Dra eller vrid ej på slangen. Håll den på avständ från delar som kan bli varma.

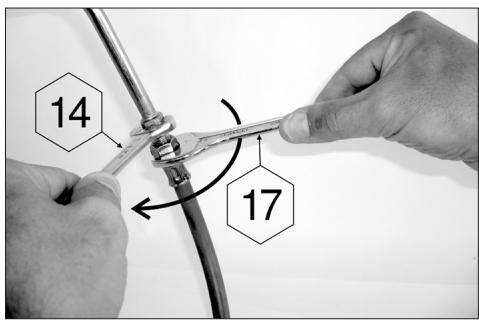

Anslutning av den flexibla slangen: för slangens anslutning över apparatens munstycke, dra ordentligt åt slangens mutter men utan att använda våld. Använd de 2 anpassade skruvnycklarna för att göra detta:

▶ skruvnyckel nr 14 för att spärra munstycket
▶ skruvnyckel nr 17 för att dra åt slangens mutter

14 17

Tätheten kontrolleras i enlighet med instruktionerna i paragraf f).

f) TÄTNINGSPACKNINGSTEST

1) Arbeta utomhus på avständ från allt brandfarligt material. Rök inte.
2) Se till att reglerknapparna står i "OFF"-läge (●).
3) Dra den flexibla slangens extremiteter helt över gasutlösarens och apparatens nipplar. Det blir lättare att utföra pådragnigen om man tvålar in nipplarna med tvålvatten.
4) Skruva fast gasutlösaren på gasbehållaren.
5) Sök inte efter läckorna med en låga, använd en detektionsvätska för gasläcka.

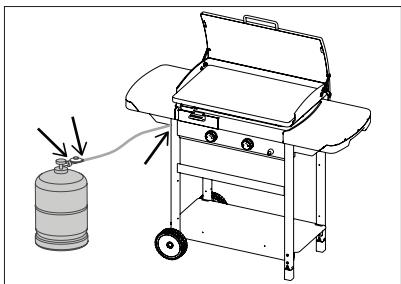

6) Stryk på vätskan på behållarens/gasutlösarens/slangens/apparatens anslutning. Reglerspakarna skall stå i "OFF"-läge (●). Öppna kranen till gasbehållaren.

7) Om bubblor uppstår betyder det att det finns gasläckor.
8) För att stoppa läckan, dra åt muttrarna och dra på slangens ände till stoppet på denna. Om en del är defekt ska den ersättas. Apparaten skall inte sättas i gång förrän läckan lagats och försvunnit.
9) Stäng kranen till gasbehållaren.

VIKTIGT:

Använd aldrig levande låga för att upptäcka en gasläcka. Minst en gång om året skall man göra en kontroll för att söka gasläckor liksom vid varje utbyte av gasbehållare.

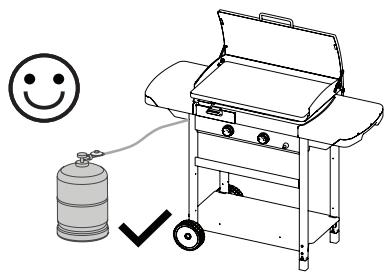

g) INNAN APPARATEN SÄTTS IGÅNG

Sätt inte igång apparaten utan att först noggrant ha läst och förstått samtliga instruktioner. Kontrollera också:

• att det inte finns någon läcka

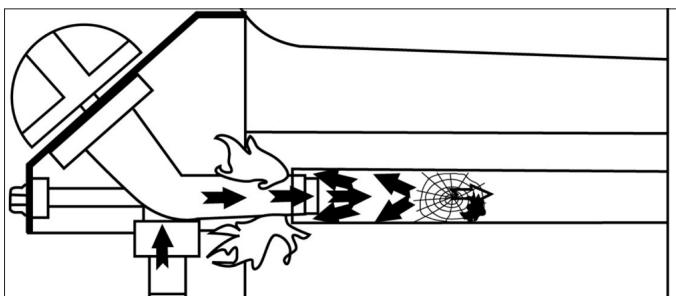

• att inte är Venturi-rören är tilltäpptta (t.ex: spindelnät)

- att inte slangen är i kontakt med delar som kan bli varma

• Att locket inte är i stängt läge (beroende på modell).
• Denna apparat är utrustad med en stor fläkt för att optimera matlagningen. Se till att fläktdelarna inte blockeras.

h) LOCK (BEROENDE PÅ MODELL) – FIG. 3 SIDAN 4.

På modeller med ett vridbart lock ska du observera att:

- Locket är ett skyddslock som ska vara stängt när apparaten inte används. - Locket ska inte vara stängt när apparaten används. Detta kan skada lacken och göra handtaget överhettat.

i) TÄNDNING AV GRILLENS BRÄNNARE

Vid baktändning (tändning under brännarlocket) ska produkten stängas av och kylas ner (i ungefär fem minuter) varefter den åter kan tändas. Om problemet med baktändning upprepas, kontakta din lokala Campingaz®-representant.

Läs punkterna 1 till 5 innan du börjar med punkt 1.

1) Se till att regleringsrattarna står i läge " OFF " (●).
2) Oppna kranen till gasbehållaren.
3) Tryck ned och vrid regleringsraten motsols och ställ den i läget full styrka ( ), tryck därefter omedelbart på tändningsknappen ( ) till spärrhaken. Tryck igen 3 eller 4 gånger vid behov.
4) Om inte brännaren antänds, dra tillbaka spaken till "OFF"-läge (●). Vänta 5 minuter innan du gör ett nytt försök.
5) Efter tända den första brännaren, upprepa för den andra brännaren.

VIKTIGT: Om inte brännaren tänds efter andra försöket så kontrollera att inte brännarens eller brännrörens öppningar är tilltäppta.

j) MANUELL TÄNDNING AV GRILLEN

Om tändningsfunktionen inte fungerar, vrid reglaget till "OFF"-läge (●).

Avlägsna spishällen. För en brinnande tändsticka över brännaren och vrid reglaget till full styrka ( ). Sätt dit spishällen med skyddshandskar, säkerställ en korrekt placering av ventilerna för av fettavrinning.

k) SLÄCKNING AV GRILLEN

Ställ tillbaka reglerspakarna i "OFF"-läge (●) stäng sedan kranen till gasbehållaren.

• Arbeta alltid på en väl ventilerad plats och aldrig i närheten av en levande låga, gnista eller värmekälla.

• Vrid tillbaka reglerspakarna i "OFF"-läge (●), stäng därefter kranen till gasbehållaren.

• Skruva bort gasutlösaren, kontrollera att tätningspackningen finns på plats och att den är i bra skick.

• Sätt den nya gasbehållaren på plats. Skruva tillbaka gasutlösaren och se till att inte slangen varken dras eller vrids.

m) ANVÄNDNING

När du använder grillen för första gången så hetta upp den (beroende på modell kan du behöva ta bort locket) med brännarna i full styrka ( ) i ungefär 15 minuter för att avlägsna lukten från de nymålade delarna.

• Det rekommenderas att skyddshandskar för hantering av varna föremål används. Använd verktyg med långa skaft för att hantera maten på spishällen.
• Innan matlagning påbörjas, värm upp apparaten under några minuter vid positionen fullt gasflöde ( ).

Stekhastigheten kan anpassas i enlighet med vredens läge : mellan läge max ( ⚡ ) och läge medel ( ⚠ ).

Viktigt:

Om det medan apparaten är påslagen inträffar att en eller flera brännare slocknar, ställ omedelbart vreden på OFF (●).

Viktigt:

Låt enheten svalna helt innan du rör locket (beroende på modell).

n) RENGÖRING OCH UNDERHÅLL

Utför aldrig modifikationer på apparaten: alla ändringar kan visa sig vara farliga.

• Vänta tills apparaten kallnat innan rengöringen startas.
• Stäng kranen till gasbehållaren.
• Var 3: dje månad ska brännaren rengöras och kontrolleras. Ta bort hela brännaren, kontrollera nedre delen av venturi-rören för att se om det inte finns spindelnät o.dyl. Denna åtgård måste även vidtagas om grillen inte använts på mer än en månad. Smuts eller spindelnät kan orsaka värmeminskning eller farlig antändning av gasen utanför brännaren.
• Rengör brännarens övre del samt bottnen på behållaren med en fuktig svamp (vatten blandat med diskmedel).
• Använd eventuellt en fuktig metallborste.
• Kontrollera att inte brännarens yttre hål är tilltäppta, låt torka innan återanvänding. Om det behövs så använd en metallborste för att ta bort smutsen från brännarens tilltäppta yttre hål.
• Montera brännaren korrekt.

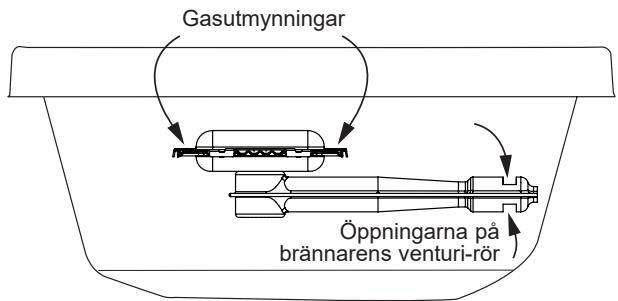

• Rengör venturirörets öppningar (se bilden nedan) eller brännaren i förekommande fall.

Gasutmynningar Öppningarna på brännarens venturi-rör

OBS! Genom att underhålla brännarna med jämna mellanrum hålls de i gott skick och kan användas ett flertal gånger utan att de oxiderar i förtid, något som bland annat sker på grund av syrehaltiga grillrester. Att brännarna oxiderar är emellertid normalt efter en viss tids användning, men en oxiderad brännare som fungerar normalt ska inte bytas ut. Det är dock nödvändigt att byta ut brännaren om den inte fungerar korrekt: hål på brännaren...

Härdens sidor, instrumentpanel, fettavskiljare

Rengör regelbundet dessa delar med en svamp och diskmedel. Använd inte rengöringsmedel som innehåller slipmedel.

Tillagningsgaller

Tillagningsgallret är emaljerat. För att rengöra det rekommenderar vi dig att först ta bort alla tillagningsrester med en svamp eller en rengöringskudde. Därefter ska du avfetta det med ett lämpligt medel eller sätta tillagningsgallret i diskmaskinen.

Var försiktig så att du inte stöter till tillagningsgallret mot en hård yta eftersom det kan leda till skada på emaljen.

För att rengöra grillytan utan att skada emailjbeläggningen rekommenderar vi att du använder kallt vatten i stället för is.

o) FÖRVARING

Stäng kranen till gasbehållaren efter varje användning. Om grillen förvaras utomhus, koppla ifrån gastillförseln. Om grillen förvaras utomhus bör man täcka över den med ett skyddsöverdrag. Om grillen inte ska användas under en längre tid, rekommenderas att förvara den på ett torrt och skyddat ställe (t.ex: i ett garage).

Miljöförhållanden kan bidra till korrosion. laktta särskild försiktighet om produkten används nära havet. Produkten måste förvaras på en torr plats och får inte förvaras utomhus utan skydd.

p) TILLBEHÖR

ADG ("Application Des Gaz") rekommenderar att man systematiskt använder tillbehör och reservdelar av märket Campingaz till sina gasgrillar. ADG avsäger sig allt ansvar vid skador eller felaktig funktion som ett resultat av användning av tillbehör och/eller reservdelar av annat märke.

q) MILJÖSKYDD

Tänk på att skydda miljön! Din apparat innehåller material som kan återanvändas eller återvinnas. Lämna in dem på ett återvinningscenter i din kommun och sortera emballagematerialet.

AVVIKELSER/ÅTGÄRDER

Avvikelser	Sannolika orsaker/åtgärder
Brännaren tänds inte	- Dålig gastillförsel- Tryckreduceringsventilen fungerar inte- Slang, kran, venturirör eller mynningar på brännaren är tilltäpptta
Brännaren misständer eller slocknar	- Kontrollera att det finns gas- Kontrollera anslutningen av slangen- Kontakta serviceverkstaden
Blåsande ostabila flammor	- Ny flaska som kan innehålla luft. Låt vara på så försvinner felet- Kvarstående vatten efter rengöring av brännarens lock- Kontakta serviceverkstaden
Stor flamspridning i brännarytan	- Venturiröret är tilltäppt (t.ex.: spindelnät)- Kontakta serviceverkstaden
Antänd läcka i kopplingen	- Stäng genast gastillförseln- Koppling otät: dra åt kopplingarna igen eller byt slangen- Kontakta serviceverkstaden
Otilräcklig värme	- Munstycke eller venturirör igensatta- Kontakta serviceverkstaden
Antänd läcka bakom ställknappen	- Kran trasig- Stäng av apparaten- Rådfråga serviceverkstaden
Fettet fattar eld på ett onormalt sätt	- Fettavrinningssystemet är tilltäppt: Rengör- Alltför hög grilltemperatur: sänk lågan
