BRUGSANVISNING EXB Extra-chariot + plancha CAMPINGAZ

Apparaten riskerer alvorlige skader hvis ikke disse anvendelsesanvisningar efterfølges.

- at ikke slange er i kontakt med delar som kan blive varme.

- Dekselet er et beskyttelses deksel som må lukkes när apparatet ikke er i bruk.

Les punkt 1-5 før du begynner med punkt 1.

Vi anbefaler at du bruker beskyttelseshansker när du håndterer varme deler. Bruk redkspaer med langt skaft när du håndterer matvarer på stekeplaten.

Pass på at du ikke støter risten mot en hard overflate, da det vil kunne skade emaljen.

BEMÆRK: Medmindre andet er angivet henviser følgende generiske termer “apparat / enhed / produkt / udstyr / anordning” i denne betjeningsvejledning til produktet “Plancha EX Plus / Plancha EXB Plus / Plancha EX Extra”.

• Læs vejledningen, inden apparatet tages i brug.
  • Må kun anvendes udenfor.
• Det er bedst at bære handsker, när produktet samles.
• Anvend ikke trækul
• Anvend ikke en justerbar ventil. Anvend aflastningsventiler med fast justering, der er i overensstemmelse me den relevante europæiske standard.
• Delene på bunden af karret skal rengøres regelmæssigt for at forekomme fare for forbrænding af fedtstofferne.

MANGLENDE OVERHOLDELSE AF DISSE ANVENDELSESANVISNINGER KAN MEDF∅RE EN ALVORLIG FORRINGELSE AF APPARATET.

a) VEDR∅RENDE SIKKERHED

- Der må ikke opbevares eller anvendes benzin eller andre antændelige væsker eller dampe i nærheden af apparatet. Når dette apparat anvendes, skal det holdes væk fra brændbare materialer.

Ved gaslugt:

1) Skal der lukkes for gasflaskens hane.
2) Skal al åben ild slukkes
3) Hvis der fortsat lugter af gas, skal man enten se punkt f eller straks kontakte forhandleren.
- De af producenten eller dennes fuldmægtiges beskyttede dele må brugeren ikke røre ved.
- Lad aldrig grillen være uden opsyn, når den er i anvendelse.
- Luk gasbeholderen efter anvendelse.

b) ANVENDELSSESSTED

• Apparatet må kun anvendes i fri luft.
• ADVARSEL: de tilgængelige dele kan blive meget varme. Hold børn på afstand af apparatet.
• Der må ikke forefindes brændbare stoffer inden for en radius på ca. 1 m fra apparatet.
• Flyt ikke apparatet, mens det anvendes.
• Anbring apparatet, såvel som gasflasken, på en plan, stabil og ikke-antændelig overflade. Hvis du anvender dit apparat på græs, kontrollér da, at dette ikke er for højt og at dette ikke er i kontakt med gasbrænderens flamme for at undgå enhver risiko for brand.
• Brug enheden på plan jord.
• Gastanken skal stå mindst 30 cm. fra enheden.
• Sørg for gennemstrømning af frisk luft på 2 m³/kW/h.

c) SAMLING AF ELEMENTER (alt afhængig af model)

• Installer fedtbeholderen på apparatets forside (fig.1 side 4).
• Anbring stegepladen på vindskærmens fold som angivet.
  ■ Model med rist af støbejern: fig.2-a
  ■ Model med rist af stål: fig.2-b. Sørg for, at ristens faner er på niveau med vindskærmen.

d) GASFLASKE

Apparatet er indstillet til at blive anvendt sammen med butan-/propanflasker på 5 til 15 kg, der er udstyret med en passende ventil:

■ Frankrig, Belgien, Luxembourg, Storbritannien, Irland, Portugal, Spanien, Italien, Grækenland: butan 28 mbar / propan 37 mbar.
■ Holland, Tjekkiet, Norge, Sverige, Danmark, Finland, Ungarn, Slovenien, Slovakiet, Bulgarien, Tyrkiet, Rumænien, Kroatien, Estland, Schweiz: butan 30 mbar / propan 30 mbar.
■ Polen: propan 37 mbar.

Tilslutning eller udskiftning af flasken skal altid ske på et sted med stor luftcirkulation og aldrig i nærheden af åben ild, gnister eller varmekilder.

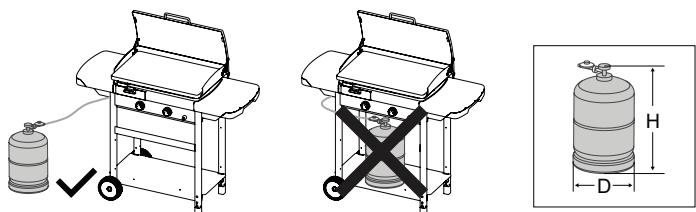

Højden H af tanken skal være mindre end 70 cm, uanset tankens bredde og omkreds D.

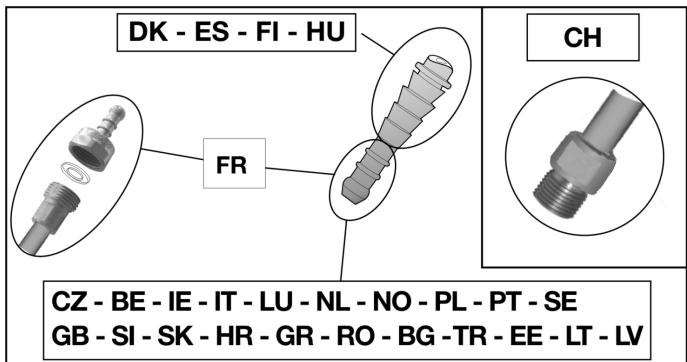

e) SLANGE

■ Frankrig (ifølge modellen)

Apparatet kan bruges med 2 forskellige typer fleksible slanger :

a) fleksibel slange, der er projekteret til indkobling på de riflede forskruninger på siden af apparatet og på siden af trykreduktionsventilen, fastspændt med kraver (i henhold til normen XP D 36-110). Anbefalet længde 1,25 m.

b) fleksibel slange (i henhold til normen XP D 36-112) udstyret med en gevindskåren møtrik G 1/2 til forskruning på apparatet og af en gevindskåren møtrik M 20 x 1,5 til forskruning på trykreduktionsventilen, anbefalet længde 1,25 m.

M 20x1,5
Ventil

Apparatet har et tilslutningsstik med BSP-gevind til gas. Afhængigt af modellen kan det leveres med en fabriksmonteret NF-slangeforskruning med pakning.

1) Brug af apparatet med fleksibel slange XP D 36-110: (løsning d) a))

• tilkobl den fleksible slange til bunds på apparatets og trykreduktionsventilens riflede forskruning.
• indsæt kraverne bag ved de 2 første nav af forskruningerne, og fastspænd dem indtil fastspændingshovedet brækkes..

- for at kontrollere tætheden, følg anvisningerne i afsnit f).

2) Brug af apparatet med fleksibel slange XP D 36-112, møtrikker G 1/2 og M 20x1,5 : (løsning d) b))

• Om nødvendigt, løsnes og fjernes NF-slangeforskruningen for at frigøre tilslutningsstikket med BSP-gevind, og pakningen fjernes.
• nedskru den gevindskårne møtrik G 1/2 af slangen på apparatets indgangskobling, og den gevindskårne møtrik M20x1,5 på trykreduktionsventilens udgangskobling i henhold til anvisningerne, der er leveret sammen med den fleksible slange.
• Anvend 2 nøgler til at stramme slangen på apparatets gastap:

en nøgle på 14 til fastgørelse af apparatets tilgangsstuds,

en universalnøgle til stramning af slangens møtrik.

14

• anvend en nøgle til at fastgøre aflastningsventilens udgangsstuds.
• for at kontrollere tætheden, følg anvisningerne i afsnit f).

Kontroller, at den fleksible slange strækker sig på passende vis, uden vridninger eller belastninger, og uden at berøre apparatets varme flader. Når forfaldsdatoen, der er trykt på slangen opnås, skal den udskiftes, og også hvis den er beskadiget, eller når der er revner.

■ Belgien, Luxembourg, Holland, Storbritannien, Irland, Polen, Portugal, Spanien, Italien, Tjekkiet, Norge, Sverige, Danmark, Finland, Ungarn, Slovenien, Slovakiet, Kroatien, Grækenland, Bulgarien, Tyrkiet, Rumænien, Estland:

Apparatet er udstyret med en riflet endemuffe. Der skal benyttes en slange af en kvalitet, der er egnet til anvendelse af butan- og propangas. Dens længde må ikke overskride 1,20 m. Den skal skiftes, hvis den er beskadiget eller har revner, når de nationale betingelser kræver det, eller ifølge gyldighed.

Undgå at trække i eller vride slangen. Hold den væk fra de dele, der kan blive varme.

Kontroller, at den fleksible slange strækker sig på passende vis.

■ Schweiz:

Dette apparat skal bruges med en slange af en kvalitet, der er egnet til anvendelse af butan- og propangas. Dens længde må ikke overskride 1,50 m. Den skal skiftes, hvis den er beskadiget eller har revner, når de nationale betingelser kræver det, eller ifølge gyldighed. Undgå at trække i eller vride slangen. Hold den væk fra de dele, der kan blive varme.Kontroller, at den fleksible slange strækker sig på passende vis.

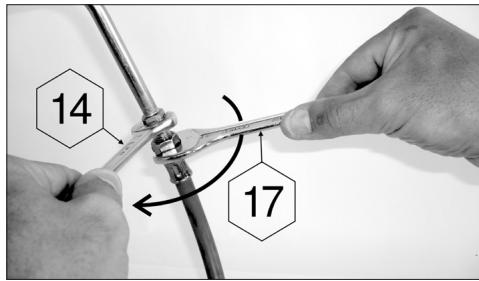

Tilslutning af slangen: for at tilslutte slangen til apparatets endemuffe, strammes slangens omløber hårdt men uden overdrivelse ved hjælp af 2 egnede skruenøgler:

▶ en 14mm-nøgle til at blokere endemuffe
▶ en 17mm-nøgle til at skrue slangens omløber

14 17

f) TÆTHEDSFORS∅G

1) Foretages i fri luft og ikke i nærheden af antændelige stoffer. Ryg ikke.
2) Kontroller, at reguleringshåndtagene er indstillet på "OFF (●)
3) Fastgør den bløde slanges ender på ventilens tilslutning. Hvis der anvendes sæbevand på tilslutningerne, bliver påsættelsen lettere.
4) Saet regulator på gasflasken.
5) Søg aldrig efter utætheden vha. en flamme, brug en væske til søgning efter gasudslip.

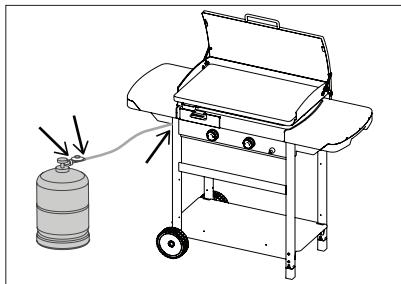

6) Påfør væsken på tilslutningerne på flaske/ventil/slange/apparat. Reguleringshåndtagene skal blive ved med at stå på "OFF" (●). Åbn for hanen på gasflasken.

7) Der er gasudslip, hvis der dannes bobler.
8) Stram møtrikkerne eller skub slangen korrekt på plads, så udslippet fjernes. Hvis en del er defekt, skal den udskiftes. Apparatet må ikke tages i brug, så længe der er udslip.
9) Luk for hanen på gasflasken.

VIGTIGT:

Anvend aldrig åben ild til at spore et gasudslip.

Der skal foretages kontrol mindst én gang om året, og kontrol af udslip skal foretages, hver gang gasflasken udskiftes.

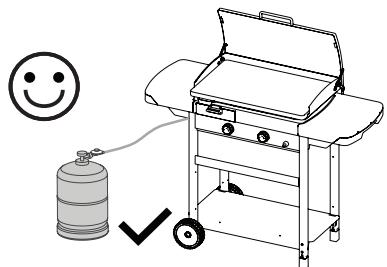

g) F∅R IBRUGTAGNING

Tag ikke apparatet i brug, før anvisningerne er læst og forstået. Kontroller også:

- at der ikke er udslip

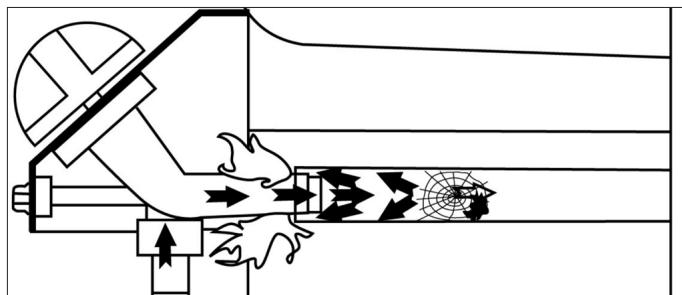

- at Venturi-rør ikke er tilstoppede (eksempel: edderkoppespind)

- at slangen ikke er i kontakt med dele, der kan blive varme

• At låget ikke befinder sig i lukket position(alt afhængig af model)
• Dette apparat råder over en vigtig ventilation for at optimere stegningen. Sørg for at de ventilerede dele ikke er blokkerede.

h) LÅG (AFHÆNGIGT AF MODELLEN) – FIG.3 SIDE 4.

På modeller med et leddelt låg bedes du bemærke, at:

- låget er et beskyttende låg, der skal være lukket, når apparatet ikke er i brug.

- låget ikke må lukkes, mens apparatet er i brug. Dette kan skade malingen og opvarme håndtaget for meget.

i) TÆNDING AF BARBECUENS BRÆNDERE

I tilfælde af at flammen brænder forkert (tænding under brænderhætten) slå produktet fra, lad det køle ned (i ca. fem minutter), og tænd så for det igen. Hvis problemet med en forkert brændende flamme fortsætter, kontakt din lokale Campingaz®-forhandler.

Læs punkt 1 til 5, inden der startes med punkt 1.

1) Sørg for at justeringshåndtagene står på "OFF" (●).
2) Åbn for hanen på gasflasken
3) Tryk på justeringsgrebet, og drej det mod uret, for at stille det på Maksimum ydelse position ( ), og tryk derefter omgående på tændingsknappen ( ), til du hører en " klik " lyd. Hvis brænderne ikke tændes ved første klik, trykkes der om nødvendigt 3 eller 4 gange.
4) Hvis brænderen ikke tændes efter 4 eller 5 forsøg, så vent 5 minutter og prøv igen.
5) Efter den første brænder tænder, gentag for den anden brænder.

VIGTIGT: Hvis en brænder ikke tændes efter flere forsøg, skal man kontrollere, om brænderens åbninger og slange er tilstoppede.

j) MANUEL TÆNDING AF BARBECUEN

I tilfælde af at den automatiske tænding ikke fungerer, sættes indstillingsknappen på "OFF" (●).

Fjern kogepladen. Før en tændt tændstik mod brænderens niveau, tryk så og drej indstillingshåndtaget svarende til positionen Fuld ydeevne ( ). Sæt kogepladen på plads med beskyttelseshandsker, mens der holdes øje med, at åbningen til fedtudtømningen er placeret korrekt.

k) SLUKNING AF BARBECUEN

Indstil reguleringshåndtagene på "OFF" (●) og luk dernæst for gasflaskens hane.

I) UDSKIFTNING AF GASFLASKE

- Foretages altid på et sted med stor luftcirkulation og aldrig i nærheden af åben ild, gnister eller varmekilder.

• Indstil reguleringshåndtagene på "OFF" (●) og luk dernæst for flaskens hane.
• Fjern regulator fra flaske.
• Tag den fulde flaske og saet regulator på. Pas på, at slangen ikke udsættes for træk eller vridninger.

m) ANVENDELSE

Når den skal benyttes for første gang, så varm grillen op ( ) med brænderne på fuld flow (igen afhængig af model) i et kvarter for at eliminere lugten af ny maling fra nye dele.

Det anbefales at bære beskyttelseshandsker til at håndtere særligt varme elementer. Anvend redskaber med langt skaft til at håndtere fødevarerne på kogepladen.

Før enhver stegning opvarmes apparatet nogle minutter på positionen Fuld ydeevne ( ).

Stegehastigheden kan indstilles ifølge positionen af justeringsknapperne : der kan vælges mellem positionen af maksimal ydelse ( 🔊 ) og positionen af middel ydelse ( 🔊 ).

Viqtiqt:

Hvis det skulle ske under apparatets funktion, at en eller flere brændere slukkes, stil omgående justeringsknapperne på "OFF" (●).

Vigtigt:

Lad enheden køle fuldstændigt ned inden der røres ved låget (alt afhængig af model)

n) RENG∅RING OG VEDLIGEHOLDELSE

Foretag aldrig ændringer på apparatet: enhver ændring af apparatet kan være farlig.

• Det anbefales, for at holde apparatet i perfekt stand, at det rengøres regelmæssigt (efter 4 eller 5 anvendelser).
• Vent med at rengøre apparatet, indtil det er afkølet.
• Luk for gasflasken og skru ventilen af.
• Brænderen skal rengøres og kontrolleres hver 3. måned. Tag hele brænderen ud, kontroller Venturi-rør forneden for edderkoppespind, etc. Fremgangsmåden er også påkrævet, selv om grillen ikke har været anvendt i mere end en måned. Snavs og edderkoppespind kan medføre en reduktion af varme eller farlig antændelse af gas uden for brænderen.
• Rengør brænderens overflade og beholderens bund ved hjælp af en fugtig svamp (vand med rengøringsmiddel). Hvis det er nødvendigt anvendes en fugtig stålbørste.
• Kontroller, at brænderens udgangshuller ikke er tilstoppede. Lad apparatet tørre, før det anvendes igen. Anvend om nødvendigt en metalbørste til at rense brænderens udgangshuller med.
• Sæt brænderen korrekt på plads i beholderen.

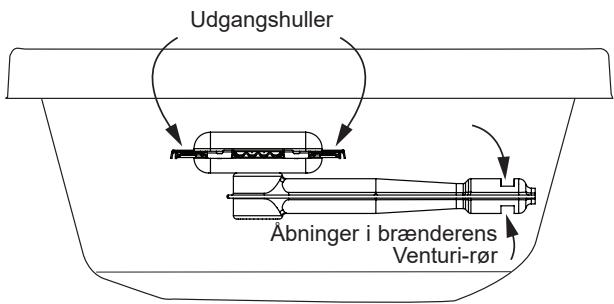

• Rengør åbningerne af venturi-røret (se ovenstående billede) eller af brænderen.

Udgangshuller Abninger i brænderens Venturi-rør

N.B. Regelmæssig vedligeholdelse af brænderen medvirker til at holde den i god stand, så den kan anvendes talrige gange, og til at forhindre for tidlig anløbning, bl.a. på grund af syrerester fra grilning.

Anløbning af brænderen er et normalt fænomen med tiden og en anløben brænder, der fungerer normalt, skal ikke udskiftes. Det er nødvendigt at udskifte brænderen, hvis den ikke fungerer korrekt: gennemhullet brænder...

ldstedets side, beholderens bund, fedtbakke:

rengør regelmæssigt disse dele med en svamp med opvaskemiddel. Anvend ikke slibende rengøringsmidler.

Stegeplade

Stegepladen er emaljeret. For at rense den tilrådes det først og fremmest at fjerne alle stegerester ved brug af en almindelig svamp eller af en grydesvamp. Derefter affedtes stegepladen enten ved brug af et opvaskemiddel eller også vaskes den i opvaskemaskinen.

Pas på ikke at slå stegepladen mod en hård overflade, da det risikerer at ødelægge emaljen.

For ikke at skade belægningen af emalje under rengøring af stegepladen anbefaler vi at bruge koldt vand i stedet for is.

o) OPBEVARING

Luk for hanen på gasflasken efter brug. Hvis grillen opbevares inde, skal gasforsyningen frakobles. Hvis grillen opbevares udenfor, anbefales det at anvende en beskyttelseskappe. Hvis grillen ikke anvendes i lang tid, anbefales det, at den anbringes på et tørt og beskyttet sted (for eksempel i garagen).

Et miljø, der fremmer ætsning: Der skal udvises særlig forsigtighed i forhold til produktet, hvis det anvendes på havet. Det må ikke opbevares udenfor uden beskyttelse og skal opbevares i et tørt miljø.

p) TILBEH∅R

ADG anbefaler systematisk anvendelsen af tilbehør og reservedele af mærket Campingaz i forbindelse med brugen af deres gas-grill. ADG fralægger sig ethvert ansvar i tilfælde af beskadigelse eller dårlig funktion grundet brugen af tilbehør og/eller reservedele af et andet mærke.

q) MILJ∅BESKYTTELSE

Tænk på miljøbeskyttelsen ! Dit apparat indeholder dele der kan genvindes eller genbruges. Bring det til kommunens affaldsindsamling og skil emballagematerialerne ad fra resten af delene.

UNORMAL FUNKTION / HVAD G∅R MAN

UNORMAL FUNKTION	SANDSYNLIGE ÅRSAGER - HVAD G∅R MAN
Brænderen vil ikke tænde	- Dårlig gastilførsel (luft i kanalerne)- Regulatoren virker ikke- Slangen, hanen, venturidysen eller brænderens åbninger er tilstoppet
Brænderen sprutter eller slukker	- Se efter, om der er gas i flasken- Kontrollér slangens tilslutning- Kontakt kundeservice
Flammen brænder ustabilt	- En ny flaske kan indeholde luft. Tag apparatet i brug, og problemet vil forsvinde.- Restvand efter at have vasket brænderdækslerne- Kontakt kundeservice
Store flammer fra brænderens overflade	- Venturidysen er blokeret (f.eks. af spindelvæv). Rengør Venturidysen.- Kontakt kundeservice
Brændende gasudslip ved tilslutningen	- Luk omgående for gassen- Sammenføjningen er ikke vandtæt: Stram møtrikkerne eller skift slangen- Kontakt kundeservice
Utilstrækkelig varme	- Brændstofdysen eller venturidysen er tilstoppet- Kontakt kundeservice
Brændende gasudslip ved reguleringsknappen	- Hanen er defekt- Luk for apparatet- Kontakt kundeservice
Kraftige flammer	- Afløbssystemet til fedt er tilstoppet: rengør det- Grillens temperatur er for høj: reducer varmen
