MANUAL DE UTILIZARE EXB Extra-chariot + plancha CAMPINGAZ

Folosire și întreținere

NOTĂ: Dacă nu specifică în mod clar, următorii termenii generici “aparat/unitate/produs/echipament/dispozitiv” care apar în acest manual de instrucțiuni, toți se referă la produsul “Plancha EX Plus / Plancha EXB Plus / Plancha EX Extra”.

• Consultati instructiunile înainte de utilizare.
• Utilizați numai în spații exterioare.
• Pentru asamblarea produsului se recomandă utilizarea mănusilor.
• Nu folositi cărbune de lemn
• Nu folositi valvă reglabilă. Utilizați regulatoare de presiune cu reglare fixă conforme standardelor europene aferente.
• Curățați în mod regulat partea de fund a cuvei pentru a evita riscul aprinderii grăsimilor.

Nerespectarea acestor reguli de utilizare poate duce la deteriorarea gravă a aparatului dumneavoastră.

a) Pentru siguranța dumneavoastră

- Nu depozitați și nu folosiți benzină sau alte lichide sau vapori inflamabili în vecinătatea aparatului. Acest aparat trebuie păstrat la distanță de materialele inflamabile în timpul utilizării.

În cazul în care simțiti miros de gaz:

1) Închideți robinetul bûteliei de gaz.

2) Stingeti orice flacără.

3) Dacă mirosul persistă, consultați secțiunea § f) „Test de etanseitate” sau informați imediat vânzătorul.

• Componentele protejate de fabricant sau de reprezentantul acestuia nu trebuie manevrate de câtre utilizator.
• Nu lăsați ansamblul nesupravegheat în timpul operării.
• Opriti butelia de gaz după utilizare.

b) Loc de utilizare

• Acest aparat nu trebuie să fie folosit decât în aer liber.
• ATENTIE: unele părți accesibile se pot încălzi foarte tare. Nu lăsați copiii mici să se apropie.
• Nu trebuie să existe niciun material combustibil pe o rază de aproximativ 60 cm în jurul aparatului.
• Nu deplasati aparatul în timpul funcționării acestuia.
• Folositi aparatul pe sol orizontal.
• Utilizați ansamblul pe o suprafață de pământ orizontală.
• Butelia de gaz trebuie să fie amplasată la cel puțin 30 cm distantă de ansamblu.
• Debituál de aer proaspăt trebuie să fie de 2 m³/kW/h.

c) Asamblarea elementelor (în funcție de model)

• Instalați recipientul pentru grăsime pe partea frontală a aparatului (fig.1 pagina 4).
• Puneti grătarul pentru gătit pe canatul paravântului în modul indicat.

■ Model cu grătar din fontă: fig.2-a

■ Model cu grătar de oțel: fig.2-b. Asigurați-vă că urechile grătarului sunt aliniate cu paravântul.

d) Butelia de gaz

Acest aparat este reglat pentru a funcționa împreună cu butelii de butan/propan de 4,5 - 15 kg prevăzute cu o valvă corespunzătoare:

■ Franța, Belgia, Luxemburg, Marea Britanie, Irlanda, Portugalia, Spania, Italia, Grecia: butan 28-30 mbar / propan 37 mbar
■ Olanda, Norvegia, Suedia, Danemarca, Finlanda, Elvetia, Ungaria, Slovenia, Slovakia, Republica Cehă, Bulgaria, Turcia, România, Croația: butan 30 mbar / propan 30 mbar.
■ Polonia: propan 37 mbar.

Efectuați întotdeauna racordarea sau schimbarea buteliei într-un loc bine aerisit și niciodată în prezența unei flăcări, unei scântei sau a unei surse de căldură.

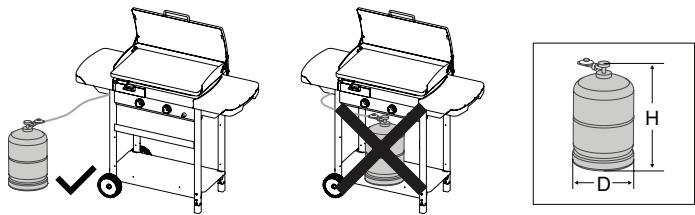

Inălțimea H a buteliei trebuie să fie mai mică de 27,5 inci (70 cm), indiferent de lățimea sau diametrul D al acesteia.

d) Teava

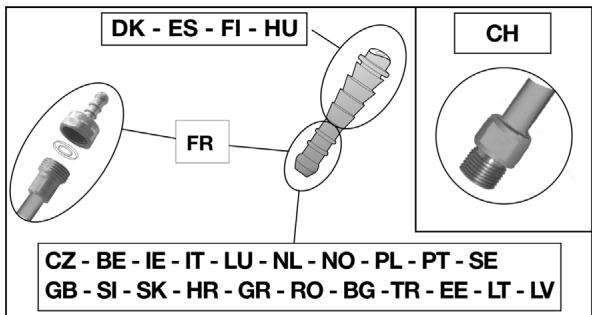

DK - ES - FI - HU FR CH CZ - BE - IE - IT - LU - NL - NO - PL - PT - SE GB - SI - SK - HR - GR - RO - BG - TR - EE - LT - LV

Franța (în funcție de model)

Aparatul poate fi utilizat cu două tipuri de țevi flexibile:

a) teavă flexibilă concepută pentru a fi introdusă pe îmbinările conexe din partea aparatului și din partea valvei, imobilizată de coliere (conform standardului XP D 36-110). Lungime preconizată 1,25 m.

G 1/2 Aparatul M 20x1,5 valvă

b) teavă flexibilă (conform standardului XP D 36-112) dotată cu o piuliță filetată G 1/2 pentru înșurubare pe aparat și o piuliță filetată M 20x1,5 pentru înșurubare pe valvă, lungime preconizată 1,25 m.

G 1/2 Aparatul M 20x1,5 valvă

Aparatul are un racord filetat de admisie gaz G1/2. În funcție de model poate fi livrat cu un element final inelar NF și o garnitură deja montate.

1) Pentru folosirea aparatului cu teava flexibilă XP D 36-110: (soluția d) a))

• strângeti bine teava flexibilă pe îmbinarea conexă a aparatului și a valvei.
• introduceți colierele în spatele primelor două loburi de la îmbinare și strângeți-le până la punctul maxim.

G 1/2

Aparatul

Negru

M 20x1,5

valvă

- etanseitatea va fi verificată urmând indicațiile de la paragraful f).

2) Pentru utilizarea aparatului cu teavă flexibilă XP D 36-112, piulițe G 1/2 și M 20x1,5 : (soluția d) b))

• La nevoie deşurubați și îndepărtați elementul final inelar NF pentru a elibera racordul de admisie G1/2 și a îndepărta garnitura.
• înșurubați piulița filetată G 1/2 a țevii pe racordul de intrare al aparatului și piulița filetată M20x1,5 pe racordul de ieșire a valvei urmând indicațiile oferite împreună cu teava flexibilă.

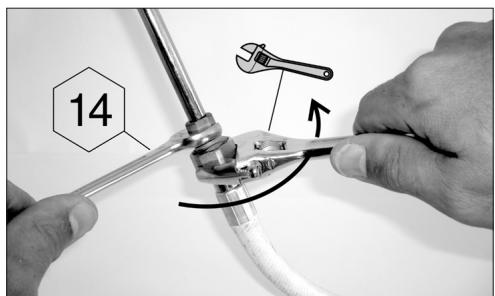

• folositii o cheie pentru a imobiliza racordul de intrare al aparatului și strângeti sau slăbiti piulita filetată cu o altă cheie.

▶ cheie numărul 14 pentru imobilizarea cuplării de intrare a dispozitivului,

▶ o cheie ajustabilă pentru a strânge mufa furtunului flexibil.

14

• folositi o cheie pentru a imobiliza racordul de iesire al valvei.
• etanseitatea va fi verificată urmând indicațiile de la paragraful f).

Verificați ca tubul flexibil să se extindă normal, fără deformare sau contractare și fără să intre în contact cu pereții calzi ai aparatului. Vă trebui schimbat la data de expirare înscrisă pe țeavă sau mai devreme, în cazul în care acesta este avariat sau prezintă fisuri.

■ România, Belgia, Luxemburg, Marea Britanie, Irlanda, Portugalia, Spania, Italia, Croatia, Grecia, Olanda, Norvegia, Suedia, Danemarca, Finlanda, Ungaria, Slovenia, Slovakia, Republica Cehă, Bulgaria, Turcia, Polonia:

Aparatul e echipat cu o îmbinare conexă. Trebuie utilizat cu o țeavă flexibilă de calitate, adaptată la utilizarea cu butan și propan. Lungimea sa nu trebuie să depășească 1,20 m. Va trebui înlocuit dacă este defect, dacă prezintă crăpături, dacă acest lucru este solicitat de condițiile naționale sau în funcție de valabilitate. Nu trageți de țeavă și nu o găuriți. Tineți-o departe de piesele care se pot încălzi. Verificați ca țeava flexibilă să se extindă normal, fără deformare sau contractare.

Elvetia:

Acest aparat trebuie folosit cu o țeavă flexibilă de calitate, adaptată la folosirea butanului și propanului. Lungimea sa nu trebuie să depășească 1,50 m. Va trebui înlocuit dacă este defect, dacă prezintă crăpături, dacă acest lucru este solicitat de condițiile naționale sau în funcție de valabilitate. Nu trageti de țeavă și nu o găuriti. Tineti-o departe de piesele care se pot încălzi. Verificați ca țeava flexibilă să se extindă normal, fără deformare sau contractare.

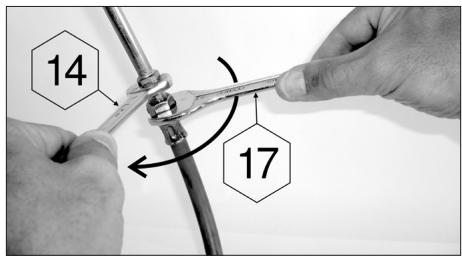

Racordarea tevii flexibile: pentru a racorda teava la îmbinarea aparatului, strângeti bine piulița tevii, fără a forța, cu 2 chei corespunzătoare:

▶ cheie de 14 pentru blocarea îmbinării
▶ cheie de 17 pentru înșurubarea piulitei tevii

14 17

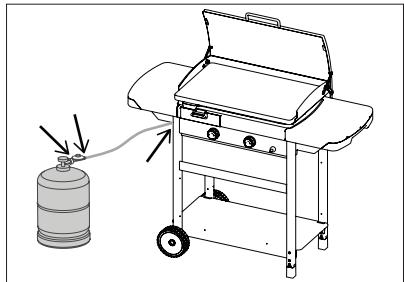

f) Test de etanseitate

1) Puneti aparatul în functionare în aer liber, departe de orice material inflamabil. Nu fumați.
2) Asigurati-vă că manetele de reglaj sunt în poziția "OFF" (•).
3) Racordati teava flexibilă conform paragrafului d).
4) Strângeti valva buteliei de gaz.
5) Pentru control, folositi un lichid de detectare a scurgerilor de gaz.
6) Puneti lichidul pe racordurile buteliei, ale valvei, ale tevii și ale aparatului. Manetele de reglaj trebuie să rămână în poziția “OFF” (●). Deschideți robinetul buteliei de gaz.

7) Dacă se formează bule, înseamnă că există scurgeri de gaz.
8) Pentru a opri scurgerea, strângeti piulițele. Dacă e defectă vreo piesă, înlocuți-o. Aparatul nu trebuie pus în funcțiune înainte ca scurgerea să fi dispărut.
9) Inchideți robinetul buteliei de gaz.

Important:

Nu folosiți niciodată flacăra pentru a detecta o scurgere de gaz.

Trebuie să controlați prezența scurgerilor de gaz o dată pe an și de fiecare dată când schimbați butelia.

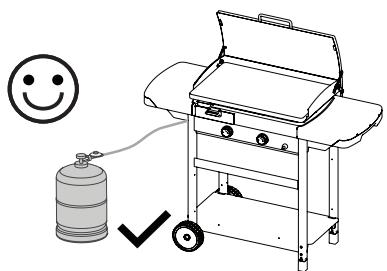

g) Înainte de punerea în funcțiune

Nu puneți aparatul în funcțiune înainte să a fi citit cu atenție și să fi înțeles toate instrucțiunile. De asemenea, asigurați-vă:

• că nu există scurgeri

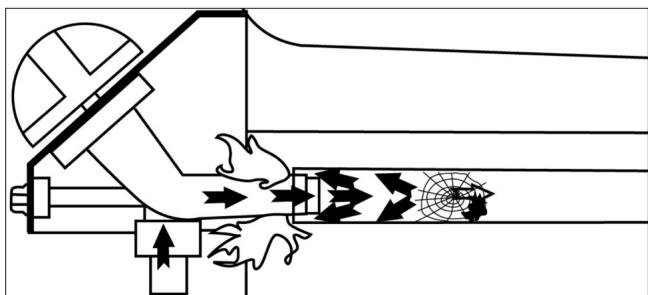

• că tuburile Venturi nu sunt obturate (de exemplu cu pânze de păianjen – vezi paragraful m)

- că teava nu este în contact cu piesele care se pot încălzi.

• Capacul nu este în poziția închis (în functie de model)
• Pentru a optimiza utilizarea ansamblului, acesta este bîne ventilat. Asigurați-vă tot timpul că părțile ventilate nu sunt obstrucționate.

h) CAPAC (ÎN FUNCTIE DE MODEL) – FIG.3 PAGINA 4.

La modelele dotate cu capac articulat țineți cont de următoarele:

• Capacul este un capac de protectie, care trebuie închis când aparatul nu este folosit.
• Capacul nü trebuie închis în timpul utilizării aparatului. Aceasta ar putea deteriora vopseaua și ar putea supraîncălzi mânerul.

i) Aprinderea arzătoarelor grătarului

În cazul unei arderi greşite (aprindere sub capacul arzătorului) opriți produsul, lăsați-l să se răcească (aproximativ cinci minute), apoi reaprindeti aparatul. În cazul în care problema de ardere greșită persistă, vă rugăm să vă contactați reprezentantul local Campingaz®.

Citiți punctele 1 – 5 înainte de a începe cu punctul 1).

1) Asigurati-vă că manetele de reglaj sunt în poziția „OFF” (●).
2) Deschideti robinetul buteliei de gaz
3) Apăsați pe una din cele două manete de reglaj și puneți-o în poziția Debit maxim ( ), apoi apăsați imediat pe butonul de aprindere ( ) până când se aude un clic. Dacă aprinderea nu se produce la primul clic apăsați de 3 - 4 ori, dacă este necesar.
4) Dacă arzătorul nu se aprinde, readuceți maneta de reglaj în poziția „OFF” (●). Așteptați 5 minute înainte de a reîncepe operațiunea.
5) După aprinderea primul arzător, se repetă pentru al doilea arzător.

Important:

Dacă după cea de-a doua încercare arzătorul nu se aprinde, rotiți butonul de control în poziția oprită “off” (●), verificați orificiile de ieșire ale arzătorului pentru ca tubul acestuia să nu fie obturat.

j) Aprinderea manuală a grătarului

În cazul nefunctionării aprinderii automate, puneti butonul de reglaj în poziția “OFF” (●).

Ridicati un grătar astfel încât să aveți acces liber la suprafața arzătoarelor. Fixati butonul de reglare în poziția DEBIT COMPLET ( ), Apropiati un chibrit aprins de arzătorul corespunzător. Înlocuiti suprafața pentru gătit.

k) Stingerea grătarului

Readuceți butoanele de reglaj în poziția "OFF" (●), apoi închideți robinetul buteliei de gaz.

I) Schimbarea buteliei de gaz

• Efectuați aceste operațiuni într-un loc bine aerisit și niciodată în prezența unei flăcări, unei scântei sau unei surse de căldură.
• Readuceți butoanele de reglaj în poziția “OFF” (●), apoi închideti robinetul buteliei de gaz.
• Deşurubați valva, verificați prezența și buna stare a garniturii de etanseitate.
• Montați butelia plină, înșurubați valva, având grijă ca să nu exercitați deformare sau contractare asupra țevii.

m) Folosire

Când se utilizează prima dată, încingeți grătarul (în funcție de model, este posibil să fie necesară înlăturarea capacului) cu arzătoarele în poziție de flux maxim ( ), timp de aproximativ 15 minute, pentru a elimina mirosul de vopsea proaspătă din piesele noi.

E recomandat să purtați mănusi de protectie atunci când manipulati elemente foarte calde.

Înainte de a găti, preîncălziti ansamblul timp de câteva minute în poziția de flux maxim ( ).

Viteza de frigere poate fi controlata în funcție de poziția manetelor de reglaj: între poziția de debit maxim ( ) și poziția de debit mediu ( ).

Important:

Dacă în timpul funcționării grătarului se întâmplă ca arzătorul să se stingă, puneți imediat maneta de reglaj pe poziția "OFF" (●). Așteptați 5 minute pentru a permite evacuarea gazului nears. Procedați încă o dată la operarea aprinderii doar după acest răstimp.

Important:

Lăsați ansamblul să se răcească complet înainte de a manipula capacul (în funcție de model).

n) Curățare și întreținere

Nu aduceți modificări aparatului: orice modificare se poate dovedi periculoasă.

• Pentru a mentine aparatul în bună stare de functionare; e recomandată curățarea periodică a acestuia (după 4 sau 5 folosiri).
• Așteptați ca aparatul să se fi răcit înaintea operațiunilor de curătare.
• Închideti butelia de gaz și desurubati valva.
• Dacă aparatul nu a fost utilizat timp de 30 de zile, verificați ca pânzele de păianjen să nu blocheze orificiile tuburilor arzătorului, ceea ce poate conduce la o diminuare a eficienței grătarului sau la o aprindere periculoasă a gazului în afara arzătorului.
• Curățați partea de sus a arzătorului cu ajutorul unui burete umed (apă împreună cu detergent de vase). La nevoie, folositii o perie de sărmă umezită.
• Verificați ca toate orificiile de iesire ale arzătorului să nu fie blocate și permiteți uscarea înainte de următoarea utilizare. La nevoie, folositi o perie de sărmă pentru a debloca orificiile de iesire ale arzătorului.
• Repotriviti corect arzătorul de grill.

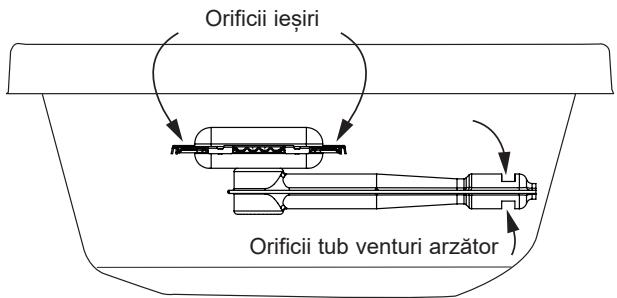

• Curățați orificiile tubului venturi (vezi figura de mai jos) sau arzătorul, dacă e cazul.

Orificii ieşiri Orificii tub venturi arzător

N.B.: Operatiunile frecvente de întreținere a arzătorului permit mentinerea acestuia în stare bună pentru numeroase folosiri și evitarea oxidării premature, mai ales din cauza reziduirilor acide ale frigerii. Oxidarea arzătorului este totodată un fenomen normal în timp și un arzător oxidat care funcționează normal nu necesită înlocuire. Înlocuirea arzătorului este necesară dacă funcționarea acestuia este incorectă: arzător perforat...

Pereții vetrei, panoul de comandă, cupă de grăsime: Curățați periodic aceste elemente și cu ajutorul unui alt burete îmbibat cu detergent de vase. Nu folosiți produse abrazive.

Suprafață de gătit

Suprafața de gătit este emailată. Atunci când o curățați, se recomandă să înlăturați mai întâi orice resturi provenite în urma gătitului cu un burete sau o lavetă abrazivă. Orice grăsime rămasă poate fi înlăturată folosind un detergent de vase lichid. Aveți grijă să nu loviti suprafața de gătit de o suprafață dură deoarece acest lucru poate ciobi smalțul.

Pentru a curăța suprafața de gătit, pentru a nu deteriora stratul acoperitor de email, recomandăm utilizarea apei reci în loc de gheată.

o) Depozitare

• Închideți robinetul buteliei de gaz după fiecare utilizare.

• Dacă depozitați grătarul în interior, întrerupeți alimentarea cu gaz.

• Dacă depozitați grătarul în interior, e recomandat să folositi o husă de protectie.

• În cazul în care grătarul nu va fi folosit pentru o perioadă lungă de timp, e recomandat să depozitați aparatul întrun loc uscat și adăpostit (de exemplu, în garaj).
• Mediu coroziv: trebuie procedat cu atenție sporită atunci când produsul este utilizat la malul mării; acesta nu va fi depozitat în exterior fără a fi protejat și va fi ținut la adăpost, într-un mediu uscat.

p) Accesorii

ADG recomandă folosirea sistematică a grătarelor cu accesorii și piese de schimb marca Campingaz®. ADG își declină orice responsabilitate în cazurile de avariș sau func ionare defectuoasă care survin în urma utilizării accesorilor și/sau pieselor de schimb de o marcă diferită.

q) Protecția mediului

Aveți grijă de mediul înconjurător! Acest aparat conține materiale care pot fi recuperate sau reciclate. Predați-l spre recuperare / reciclare serviciului de colectare a deșeurilor din zona în care locuți și triați materialele în care este ambalat.

DEPANARE

Anomalii	Cauze probabile remedii
Arzătorul nu se aprinde	- Alimentare cu gaz defectuoasă- Valva nu funcționează- Țeava, robinetul, tubul venturi sau orificiile arzătorului sunt blocate
Arzătorul dă rateuri sau se stinge Plamen je nestabilan	- Verificați dacă există gaz- Verificați conexiunea țevii- Consultați serviciu postvânzare.
Flăcări instabileplamenika	- Butelia nouă poate conține aer. Lăsați aparatul să mearegă și defectul va dispărea- Apă reziduală după spălarea arzătorului- Consultați serviciu postvânzare.
Flăcări mari la suprafața arzătorului	- Tubul venturi este blocat (ex: cu pânze de păianjen).- Consultați serviciu postvânzare.
Scurgere aprinsă la racord	- Racord neetanș- Închideți imediat admisia de gaz- Consultați serviciu postvânzare.
Căldură insuficientă	- Duză sau tub venturi blocate- Consultați serviciu postvânzare.
Scurgere aprinsă în spatele butonului de reglaj	- Robinet defect- Opriți aparatul- Închideți butelia- Consultați serviciu postvânzare.
Flacără excesivă	- Sistemul de drenare a grăsimilor este înfundat: curățați- Temperatura grillului prea mare: reduceți flacăra
