EXB Extra-chariot + plancha - Plancha gaz CAMPINGAZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot avec plancha
Dimensions approximatives	120 x 60 x 90 cm
Poids	30 kg
Matériaux	Acier inoxydable, aluminium, plastique
Surface de cuisson	2 500 cm²
Alimentation	Gaz propane ou butane
Puissance	3 500 W
Fonctions principales	Griller, cuire, rôtir
Entretien et nettoyage	Grille amovible, surface antiadhésive, nettoyage à l'eau savonneuse
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Équipé d'un système de sécurité pour la bouteille de gaz
Compatibilités	Compatible avec les bouteilles de gaz Campingaz
Accessoires inclus	Housse de protection, tuyau de gaz
Garantie	2 ans

FOIRE AUX QUESTIONS - EXB Extra-chariot + plancha CAMPINGAZ

Comment assembler le chariot CAMPINGAZ EXB Extra-chariot ?

Pour assembler le chariot, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de disposer de tous les outils nécessaires et de vérifier que toutes les pièces sont présentes avant de commencer.

Comment nettoyer la plancha après utilisation ?

Laissez la plancha refroidir avant de la nettoyer. Utilisez une spatule pour enlever les résidus alimentaires, puis essuyez-la avec un chiffon humide. Pour un nettoyage plus profond, utilisez de l'eau chaude savonneuse et une éponge non abrasive.

Quelle est la capacité de cuisson de la plancha ?

La plancha a une surface de cuisson d'environ 60 cm x 40 cm, ce qui permet de cuisiner pour plusieurs personnes à la fois.

Puis-je utiliser le chariot à l'extérieur ?

Oui, le chariot CAMPINGAZ EXB Extra-chariot est conçu pour une utilisation en extérieur. Il est recommandé de le protéger des intempéries lorsqu'il n'est pas utilisé.

Comment stocker le chariot et la plancha pendant l'hiver ?

Pour un stockage optimal, nettoyez la plancha et le chariot, puis couvrez-les avec une housse de protection. Rangez-les dans un endroit sec et à l'abri du gel.

Quelles sont les précautions de sécurité à prendre lors de l'utilisation de la plancha ?

Veillez à ne pas toucher les surfaces chaudes avec les mains nues. Utilisez des ustensiles en silicone ou en bois pour éviter les brûlures et ne laissez jamais la plancha sans surveillance pendant son utilisation.

La plancha est-elle compatible avec d'autres chariots CAMPINGAZ ?

La plancha est spécifiquement conçue pour être utilisée avec le chariot CAMPINGAZ EXB Extra-chariot. Pour d'autres modèles, veuillez vérifier la compatibilité dans le manuel d'utilisation.

Où puis-je acheter des pièces de rechange pour le chariot et la plancha ?

Les pièces de rechange peuvent être achetées auprès des revendeurs agréés CAMPINGAZ ou directement sur le site officiel de CAMPINGAZ.

Quelle est la garantie du produit ?

Le chariot et la plancha CAMPINGAZ EXB Extra-chariot sont généralement couverts par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI EXB Extra-chariot + plancha CAMPINGAZ

Utilisation et entretien

REMARQUE: Sauf mention contraire, les termes génériques suivants “ appareil / unité / produit / équipement / installation ” utilisés dans le présent mode d'emploi font tous référence au produit “Plancha EX Plus / Plancha EXB Plus / Plancha EX Extra”.

• Consulter la notice avant utilisation.
• A n'utiliser qu'à l'extérieur des locaux.
• Il est préférable de porter des gants pour assembler le produit.
• Ne pas utiliser de charbon de bois.
• Ne pas utiliser de détendeur réglable. Utiliser des détendeurs à réglage fixe conformes à la norme européenne pertinente les couvrant.
• Nettoyer régulièrement les pièces de fond de cuve pour éviter tout risque d'inflammation des graisses.

Le non respect de ces règles d'utilisation peut entraîner une grave détérioration de votre appareil.

a) POUR VOTRE SÉCURITÉ

- N'entreposez pas et n'utilisez pas d'essence ou d'autres liquides ou vapeurs inflammables à proximité de votre appareil. Cet appareil doit-être éloigné des matériaux inflammables durant l'utilisation.

En cas d'odeur de gaz :

1) Fermez le robinet de la bouteille de gaz.
2) Eteignez toute flamme vive.
3) Si l'odeur persiste, voir § f ou informez-vous immédiatement auprès de votre revendeur.

• Les parties protégées par le fabriquant ou son mandataire ne doivent pas être manipulées par l'utilisateur.
• Ne pas laisser votre appareil sans surveillance pendant son fonctionnement.
• Fermer le récipient de gaz après usage.

b) LIEU D'UTILISATION

• Cet appareil ne doit être utilisé qu'à l'extérieur des locaux.
• ATTENTION : des parties accessibles peuvent être très chaudes. Eloignez les jeunes enfants.
• Aucun matériau combustible ne doit se trouver dans un rayon de 1 mètre environ autour de l'appareil.
• Ne pas déplacer l'appareil pendant son fonctionnement.
• Installer votre appareil ainsi que la bouteille de gaz sur une surface plane, stable et non inflammable. Si vous utilisez votre appareil sur l'herbe, vérifiez que celle-ci ne soit pas trop haute et qu'elle ne soit pas en contact avec la flamme du brûleur afin d'éviter tout risque d'incendie.
• Utiliser l'appareil sur un sol horizontal.
• La bouteille de gaz doit être placée à une distance de 30 cm minimum de votre appareil.
• Prévoir un débit d'air neuf de 2 m³/kW/h.

c) MONTAGE DES ÉLÉMENTS (selon modèle)

• Installer le bac à graisse à l'avant de l'appareil (fig.1 page 4)
• Positionner la plaque de cuisson sur le pli du pare-vent comme indiqué.

■ Modèle avec plaque en fonte : fig.2-a

■ Modèle avec plaque en tôle : fig.2-b. Faire coincider les ergots de la plaque avec le pare-vent.

d) BOUTEILLE DE GAZ

Cet appareil est réglé pour fonctionner avec les bouteilles butane/propane de 5 à 15 kg munies d'un détendeur approprié :

■ France, Belgique, Luxembourg, Royaume Uni, Irlande, Portugal, Espagne, Italie, Grèce : butane 28-30 mbar / propane 37 mbar
■ Pays-Bas, Norvège, Suède, Danemark, Finlande, République Tchèque, Slovénie, Slovaquie, Hongrie, Roumanie, Turquie, Bulgarie, Croatie, Suisse : butane 30 mbar / propane 30 mbar
■ Pologne : propane 37 mbar.

Pour le branchement ou le changement de la bouteille, opérer toujours dans un endroit bien aéré, et jamais en présence d'une flamme, étincelle ou source de chaleur.

La hauteur H de la bouteille doit être inférieure à 70 cm quelque soit la largeur ou le diamètre D de la bouteille.

■ France (selon modèle)

L'appareil peut être utilisé avec 2 sortes de tuyaux souples :

a) tuyau souple destiné à être emmanché sur des abouts annelés coté appareil et coté détendeur, immobilisé par des colliers (selon la norme XP D 36-110). Longueur préconisée 1,25 m.

G 1/2 Appareil M 20x1,5 Détendeur

b) tuyau souple (selon la norme XP D 36-112) équipé d'un écrou fileté G 1/2 pour vissage sur l'appareil et d'un écrou fileté M 20x1,5 pour vissage sur le détendeur, longueur préconisée 1,25 m.

G 1/2 Appareil noir M 20x1,5 Détendeur

L'appareil possède un raccord fileté d'entrée gaz G1/2. Selon le modèle il peut être livré avec l'about annelé NF et le joint déjà montés.

1) Pour l'utilisation de l'appareil avec tuyau souple XP D 36-110: (solution e) a))

- emmancher à fond le tuyau souple sur l'about annelé de l'appareil et du détendeur.

- glisser les colliers derrière les 2 premiers bossages des abouts et les serrer jusqu'à rupture de la tête de serrage.

- l'étanchéité sera vérifiée en suivant les indications du paragraphe g).

2) Pour l'utilisation de l'appareil avec tuyau souple XP D 36-112, écrous G 1/2 et M 20x1,5 : (solution e) b))

• le cas échéant, démonter l'about annelé NF pour libérer le raccord d'entrée G1/2, et enlever le joint.
• visser l'écrou fileté G 1/2 du tuyau sur le raccord d'entrée de l'appareil et l'écrou fileté M20x1,5 sur le raccord de sortie du détendeur en suivant les indications fournies avec le tuyau souple.

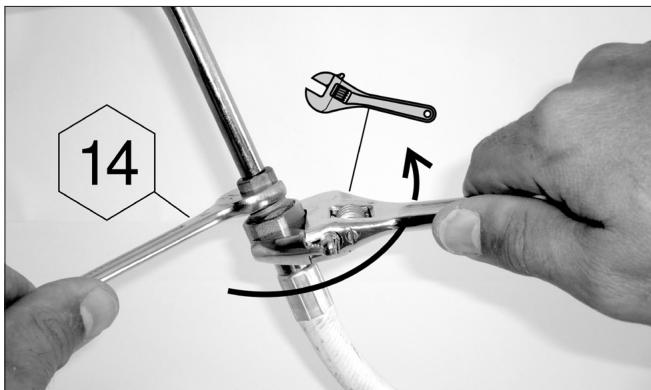

• Utiliser 2 clés pour serrer le tuyau souple sur l'about gaz de l'appareil :

▶ une clé de 14 pour immobiliser le raccord d'entrée de l'appareil

▶ une clé à molette pour serrer l'écrou du tuyau souple

14

• utiliser une clé pour immobiliser le raccord de sortie du détendeur.
• l'étanchéité sera vérifiée en suivant les indications du paragraphe g).

Vérifier que le tube souple se développe normalement, sans torsion ou traction, ni contact avec les parois chaudes de l'appareil. Il devra être changé lorsque la date de validité inscrite sur le tuyau sera atteinte ou dans tous les cas s'il est endommagé ou s'il présente des craquelures.

■Belgique, Luxembourg, Pays-Bas, Royaume Uni, Irlande, Pologne, Portugal, Espagne, Italie, Norvège, Suède, Danemark, Finlande, République Tchèque, Slovénie, Slovaquie, Hongrie, Croatie, Bulgarie, Roumanie, Turquie, Grèce :

L'appareil est équipé d'un about annelé. Il doit être utilisé avec un tuyau souple de qualité adaptée à l'utilisation du butane et du propane. Sa longueur ne devra pas excéder 1,20 m. Il devra être changé s'il est endommagé, s'il présente des craquelures, lorsque les conditions nationales l'exigent ou selon sa validité. Ne pas tirer sur le tuyau ou le vriller. Le tenir éloigné des pièces pouvant devenir chaudes. Vérifier que le tube souple se développe normalement, sans torsion ou traction.

■ Suisse :

Cet appareil doit être utilisé avec un tuyau souple de qualité adaptée à l'utilisation du butane et du propane. Sa longueur ne devra pas excéder 1,50 m. Il devra être changé s'il est endommagé, s'il présente des craquelures, lorsque les conditions nationales l'exigent ou selon sa validité. Ne pas tirer sur le tuyau ou le vriller. Le tenir éloigné des pièces pouvant devenir chaudes. Vérifier que le tube souple se développe normalement, sans torsion ou traction.

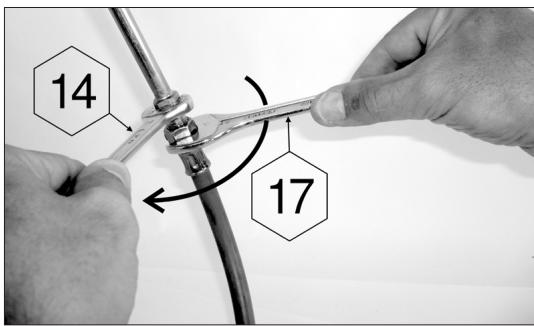

Raccordement du tuyau souple: utiliser 2 clés pour serrer le tuyau souple sur l'about gaz de l'appareil :

▶une clé de 14 pour immobiliser le raccord d'entrée de l'appareil
▶ uné clé de 17 pour serrer l'écrou du tuyau souple

14 17

1) Opérer à l'extérieur des locaux, en éloignant tous les matériaux inflammables. Ne pas fumer.
2) S'assurer que les manettes de réglage sont en position "OFF" (●).
3) Raccorder le tuyau souple selon e) ci-contre.
4) Visser le détendeur sur la bouteille de gaz.

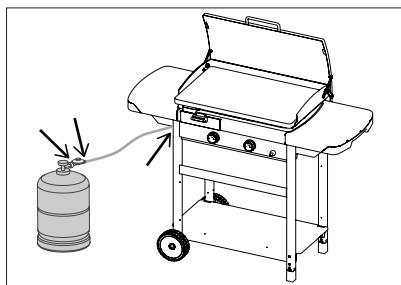

5) Ne pas rechercher les fuites avec une flamme, utiliser un liquide détecteur de fuite gazeuse.
6) Mettre le liquide sur les raccords bouteille/détendeur/tuyau/appareil. Les manettes de réglage doivent rester en position "OFF" (●). Ouvrir le robinet de la bouteille de gaz.

7) Si des bulles se forment, cela signifie qu'il y a des fuites de gaz.
8) Pour supprimer la fuite, serrer les écrous. Si une pièce est défectueuse, la faire remplacer. L'appareil ne doit pas être mis en service avant que la fuite ait disparu.
9) Fermer le robinet de la bouteillé de gaz.

Important :

Ne jamais utiliser de flamme pour détecter une fuite de gaz. Il faut effectuer au moins une fois par an le contrôle et la recherche des fuites et à chaque fois qu'il y a changement de la bouteille de gaz.

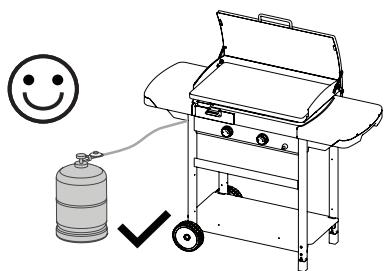

g) AVANT LA MISE EN MARCHE

Ne pas mettre l'appareil en marche avant d'avoir lu attentivement et compris toutes les instructions. S'assurer aussi :

• qu'il n'y a pas de fuites

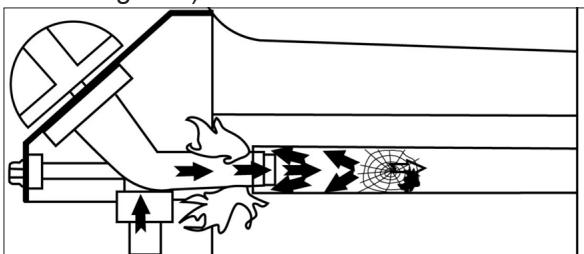

• que les tubes Venturi ne sont pas obstrués (exemple : toiles d'araignées)

- que le tuyau n'est pas en contact avec des pièces pouvant devenir chaudes

• Que le couvercle ne soit pas en position fermée (selon modèle)
• Cet appareil dispose d'une importante ventilation afin d'optimiser l'utilisation de l'appareil. Assurez-vous que les parties ventilées ne soient pas obstruées.

h) COUVERCLE (SELON MODÈLE) – FIG.3 PAGE 4

Sur les modèles comprenant un couvercle articulé veuillez noter que :

- Le couvercle est un couvercle de protection à fermer lorsque l'appareil n'est pas utilisé

- Le couvercle ne doit pas être fermé pendant l'utilisation de l'appareil. Cela pourrait endommager la peinture et surchauffer la poignée.

i) ALLUMAGE DU BRÛLEUR

En cas de retour de flamme (allumage sous la cuvette du brûleur), éteindre le produit, le laisser refroidir (pendant cinq minutes environ), puis rallumer l'appareil. Si le problème de retour de flamme persiste, veuillez prendre contact avec votre représentant Campingaz® local.

Lire les points 1 à 5 avant de commencer par le point 1).

1) S'assurer que les manettes de réglage sont en position "OFF" (●).
2) Ouvrir le robinet de la bouteille de gaz.
3) Appuyer sur une des manettes de réglage et la mettre en position Plein débit ( ).
4) Appuyer immédiatement sûr le bouton d'allumage (⚡) jusqu'au déclic. Si l'allumage ne se produit pas au premier déclic, appuyer 3 ou 4 fois si nécessaire. Si le brûleur ne s'allume pas, ramener la manette de réglage en position "OFF" (●). Attendre 5 minutes avant de recommencer l'opération.
5) Après avoir allumé le premier brûleur, répèter l'opération pour le second brûleur.

Important :

Si après le 2ème essai, le brûleur ne s'allume pas, vérifier si les orifices de sortie du brûleur ainsi que le tube de brûleur ne sont pas obstrués.

j) ALLUMAGE MANUEL DU BRÛLEUR

En cas de non fonctionnement de l'allumage automatique, mettre le bouton de réglage sur "OFF" (●).

Enlever la plaque de cuisson. Présenter une allumette enflammée au niveau du brûleur, puis appuyer et tourner la manette de réglage correspondante en position Plein débit ( ). Remettre la plaque de cuisson en place avec des gants protecteur en veillant à placer correctement le trou d'évacuation des graisses.

k) EXTINCTION DU GRIL

Ramener les manettes de réglage en position "OFF" (●), puis fermer le robinet de la bouteille de gaz.

I) CHANGEMENT DE LA BOUTEILLE DE GAZ

• Opérer toujours dans un endroit bien aéré et jamais en présence d'une flamme, étincelle ou source de chaleur.
• Ramener les boutons de réglage en position "OFF" (●) puis fermer le robinet de la bouteille de gaz.
• Dévisser le détendeur, vérifier la présence et le bon état du joint d'étanchéité.
• Mettre la bouteille pleine en place, revisser le détendeur en veillant à ne pas faire subir de contraintes de torsion ou de traction au tuyau.

m) UTILISATION

Lors de la première utilisation, faire chauffer l'appareil avec ses brûleurs en position plein débit ( ), pendant 15 minutes environ, ceci afin d'enlever les odeurs de peintures des pièces neuves.

• Il est recommandé de porter des gants protecteurs pour manipuler des éléments particulièrement chauds. Utilisez des ustensiles à manche long pour manipuler les aliments sur la plaque de cuisson.
• Avant toute cuisson, préchauffer l'appareil quelques minutes sur la position Plein débit ( ).
• La vitesse de cuisson peut être modulée en fonction de la position des manettes de réglage : entre la position plein débit ( Aircraft) et la position débit moyen ( Aircraft).

Important : S'il arrive, durant le fonctionnement de l'appareil que le brûleur s'éteigne, placer immédiatement la manette de réglage sur "OFF" (●).

Important : Attendre le refroidissement complet de l'appareil avant de manipuler le couvercle (selon modèle).

n) NETTOYAGE ET ENTRETIEN

Ne jamais modifier l'appareil : toute modification peut se révéler dangereuse.

• Afin de maintenir votre appareil en parfait état de fonctionnement ; il est recommandé de le nettoyer périodiquement (après 4 ou 5 utilisations).
• Attendre que l'appareil ait refroidi avant toute opération de nettoyage.
• Fermer la bouteille de gaz et dévisser le détendeur.
• Nettoyer le dessus du brûleur à l'aide d'une éponge humide (eau additionnée de produit pour la vaisselle). Au besoin utiliser une brosse en acier, humidifiée.
• Vérifier que les trous de sortie du brûleur ne sont pas bouchés et laisser sécher avant réutilisation. Au besoin utiliser une brosse métallique pour déboucher les trous de sortie du brûleur.
• Si l'appareil n'a pas été utilisé pendant plus de 30 jours, vérifier également que des toiles d'araignées ne bouchent pas les orifices des tubes de brûleur, ce qui peut conduire à une diminution de l'efficacité du gril ou à une inflammation dangereuse du gaz hors du brûleur. Nettoyer les orifices du tube de bruleur ou le brûleur le cas échéant.

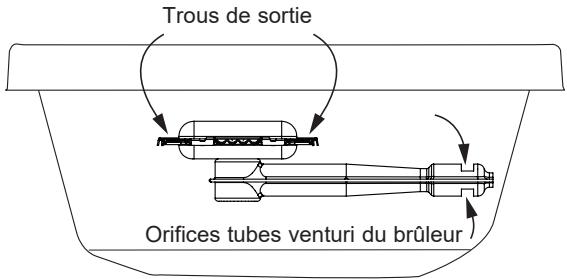

Trous de sortie Orifices tubes venturi du brûleur

N.B. : L'entretien fréquent du brûleur permet de le maintenir en bon état pour de nombreuses utilisations et d'éviter son oxydation prématurée, à cause notamment des résidus acides des grillades. L'oxydation du brûleur est toutefois un phénomène normal dans le temps et un brûleur oxydé qui fonctionne normalement ne doit pas être remplacé. Le remplacement du brûleur est nécessaire si son fonctionnement est incorrect : brûleur percé...

Parois du foyer, tableau de commande, récipient à graisse

Nettoyer également périodiquement ces éléments à l'aide d'une éponge additionnée de produit à vaisselle. Ne pas utiliser de produits abrasifs.

Plaque de cuisson

La plaque de cuisson est émaillée. Pour la nettoyer il est recommandé d'enlever tout d'abord les résidus de cuisson à l'aide d'une éponge ou tampon à récurer. Ensuite, dégraisser à l'aide d'un produit pour la vaisselle.

Attention à ne pas heurter la plaque de cuisson sur une surface dure car cela pourrait provoquer un éclat d'émail.

Pour le nettoyage de la plaque de cuisson, afin de ne pas endommager l'émail, nous vous recommandons d'utiliser de l'eau froide plutôt que des glaçons.

- Fermer le robinet de la bouteille de gaz après chaque utilisation.

• Il est conseillé d'entreposer votre appareil à l'abri des intempéries après avoir débranché l'alimentation de gaz.
• En cas de durée prolongée sans utilisation, il est recommandé d'entreposer l'appareil dans un endroit sec et abrité (ex : garage).
• Environnement favorisant la corrosion : une attention particulière doit être apportée au produit utilisé en bord de mer ; il ne doit pas être entreposé à l'extérieur sans protection, et doit être maintenu à l'abri dans un milieu sec.

p) ACCESSOIRES

ADG recommande l'utilisation systématique de ses appareils à gaz avec des accessoires et pièces de rechange de marque Campingaz®. ADG décline toute responsabilité en cas de dommage ou de mauvais fonctionnement survenant du fait de l'utilisation d'accessoires et/ou pièces de rechange de marque différente.

q) PROTECTION DE L'ENVIRONNEMENT

Pensez à la protection de l'environnement! Votre appareil contient des matériaux qui peuvent être récupérés ou recyclés. Remettez-le au service de collecte des déchets de votre commune et triez les matériaux d'emballage.

ANOMALIES DE FONCTIONNEMENT

Anomalie	Remède
Le brûleur ne s'allume pas	- Mauvaise arrivée du gaz (air dans canalisation)- Détendeur ne fonctionne pas- Tuyau, robinet, tube venturi ou orifices du brûleur sont bouchés
Le brûleur a des ratés ou s'éteint	- Vérifier s'il y a du gaz- Vérifier le branchement du tuyau- Voir le S.A.V.
Flammes soufflantes instables	- Bouteille neuve pouvant contenir de l'air. Laisser fonctionner et le défaut disparaîtra- Présence d'eau résiduelle après avoir nettoyé les chapeaux du brûleur- Voir le S.A.V
Grand panache de flammes à la surface du brûleur	- Le tube venturi est obstrué (ex: toiles d'araignées). Nettoyer le venturi- Voir le S.A.V
Fuite enflammée au raccord	- Fermer immédiatement l'arrivée du gaz- Raccord non étanche: resserrer les écrous ou changer le tuyau- Voir le S.A.V.
Chaleur insuffisante	- Injecteur ou tube de venturi bouché- Voir le S.A.V.
Fuite enflammée derrière le bouton de réglage	- Robinet défectueux- Arrêter l'appareil- Consulter le S.A.V.
La graisse s'enflamme d'une façon anormale	- Le système d'écoulement de la graisse est bouché. Le nettoyer- Température du gril trop élevé : réduire le débit

Trous de sortie Orifices tubes venturi du brûleur
