NÁVOD NA OBSLUHU EXB Extra-chariot + plancha CAMPINGAZ

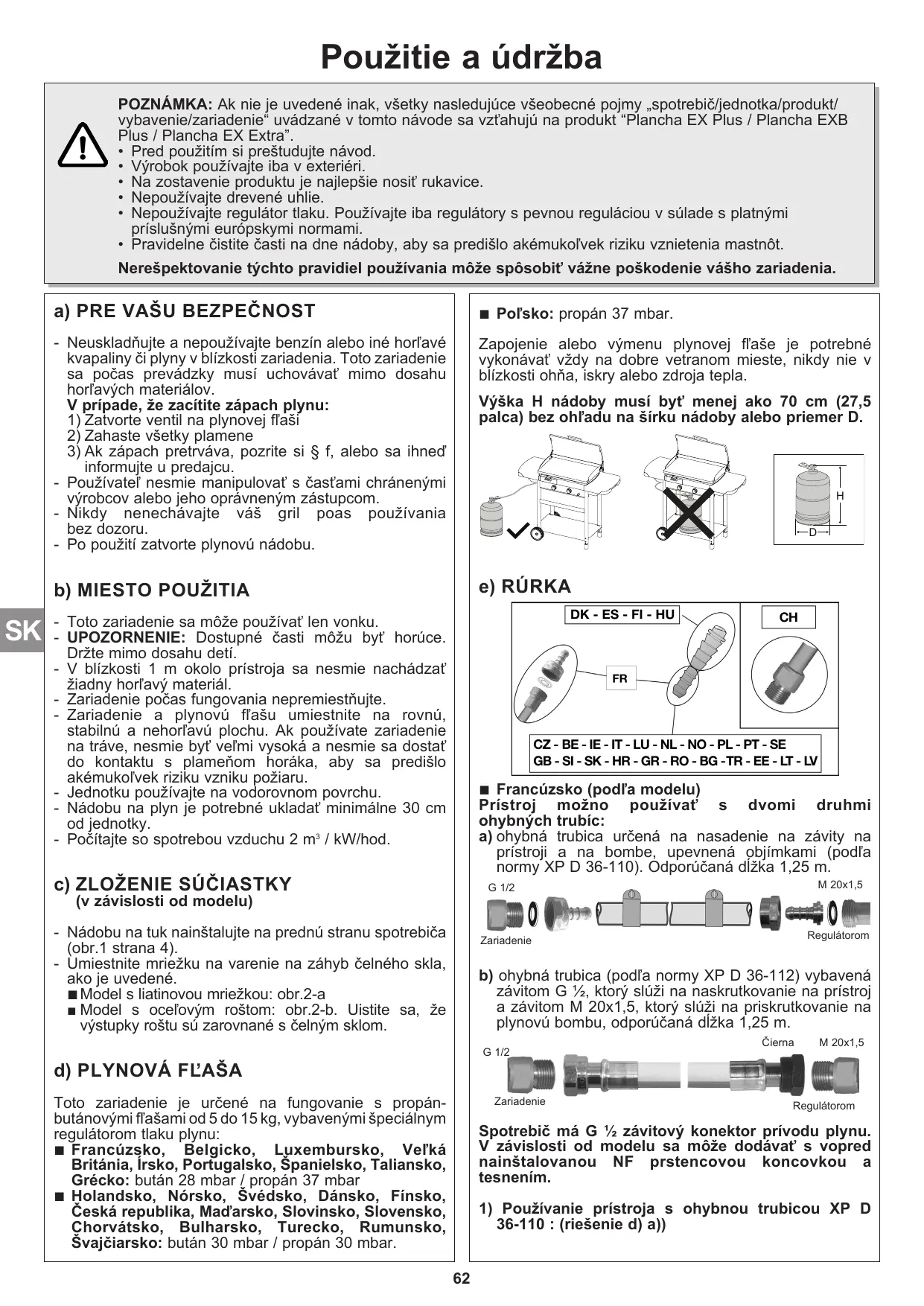

POZNÁMKA: Ak nie je uvedené inak, všetky nasledujúce všeobecné pojmy „spotrebič/jednotka/produkt/vybavenie/zariadenie“ uvádzané v tomto návode sa vzt'ahujú na produkt “Plancha EX Plus / Plancha EXB Plus / Plancha EX Extra”.

• Pred použitím si preštuđujte návod.
  • Výrobok používajte iba v exteriéri.
• Na zostavenie produktu je najlepšie nosit' rukavice.
• Nepoužívajte drevené uhlie.
• Nepoužívajte regulátor tlaku. Používajte iba regulátory s pevnou reguláciou v súlade s platnými príslušnými európskymi normami.
• Pravidelne čistite časti na dne nádoby, aby sa predišlo akémukol'vek riziku vznietenia mastnôt.

Nerešpektovanie týchto pravidiel používania môže spôsobit' vážne poškodenie vášho zariadenia.

a) PRE VAŠU BEZPEČNOST

- Neuskladňujte a nepoužívajte benzín alebo iné horľavé kvapaliny či plyny v blízkosti zariadenia. Toto zariadenie sa počas prevádzky musí uchovávať mimo dosahu horľavých materiálov.

V prípade, že zacítite zápach plynu:

1) Zatvorte ventil na plynovej fl'aši

2) Zahaste všetky plamene

3) Ak zápach pretrváva, pozrite si § f, alebo sa ihned' informujte u predajcu.

• Používatel' nesmie manipulovať s čast'ami chránenými výrobcov alebo jeho oprávneným zástupcom.
• Nikdy nenechávajte váš gril poás používania bez dozoru.
• Po použití zatvorte plynovú nádobu.

b) MIESTO POUŽITIA

• Toto zariadenie sa môže používať len vonku.
• UPOZORNENIE: Dostupné časti môžu byť horúce. Držte mimo dosahu detí.
• V blízkosti 1 m okolo prístroja sa nesmie nachádzat'žiadny horľavý materiál.
• Zariadenie počas fungovania nepremiestňujte.
• Zariadenie a plynovú fl'ašu umiestnite na rovnú, stabilnú a nehorľavú plochu. Ak používate zariadenie na tráve, nesmie byť veľmi vysoká a nesmie sa dostat do kontaktu s plameňom horáka, aby sa predišlo akémukol'vek riziku vzniku požiaru.
• Jednotku používajte na vodorovnom povrchu.
• Nádobu na plyn je potrebné ukladat' minimálne 30 cm od jednotky.
• Počítajte so spotrebou vzduchu 2 m³ / kW/hod.

- Úmiestnite mriežku na varenie na záhyb čelného skla, ako je uvedené.

■ Model s liatinovou mriežkou: obr.2-a

■ Model s ocel'ovým roštom: obr.2-b. Uistite sa, že výstupky roštu sú zarovnané s čelným sklom.

d) PLYNOVÁ FL'AŠA

Toto zariadenie je určené na fungovanie s propán-butánovými f'lašami od 5 do 15 kg, vybavenými špeciálnym regulátorom tlaku plynu:

■ Francúzsko, Belgicko, Luxembursko, Veľká Británia, Írsko, Portugalsko, Španielsko, Taliansko, Grécko: bután 28 mbar / propán 37 mbar
■ Holandsko, Nórsko, Švédsko, Dánsko, Fínsko, Česká republika, Mad'arsko, Slovinsko, Slovensko, Chorvátsko, Bulharsko, Turecko, Rumunsko, Švajčiarsko: bután 30 mbar / propán 30 mbar.

■ Pol'sko: propán 37 mbar.

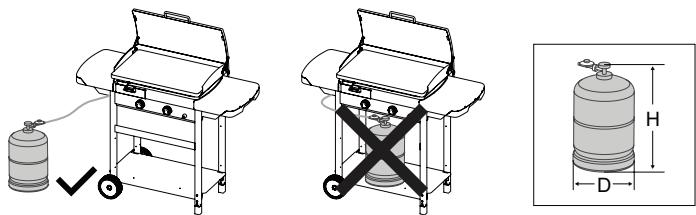

Zapojenie alebo výmenu plynovej fl'aše je potrebné vykonávať vždy na dobre vetranom mieste, nikdy nie v blízkosti ohňa, iskry alebo zdroja tepla.

Výška H nádoby musí byt' menej ako 70 cm (27,5 palca) bez ohľadu na šírku nádoby alebo priemer D.

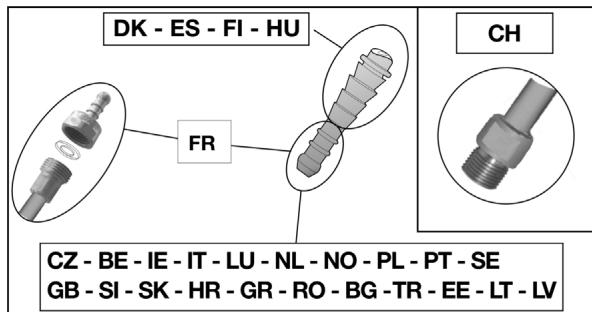

e) RÚRKA

DK - ES - FI - HU FR CH CZ - BE - IE - IT - LU - NL - NO - PL - PT - SE GB - SI - SK - HR - GR - RO - BG - TR - EE - LT - LV

■ Francúzsko (podl’a modelu)

Prístroj možno používat' s dvomi druhmi ohybných trubíc:

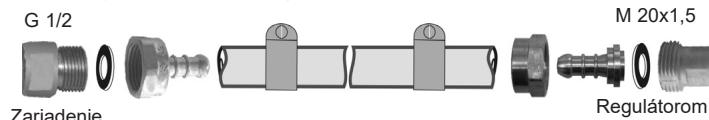

a) óhybná trubica určená na nasadenie na závity na prístroji a na bombe, upevnená objímkami (podľa normy XP D 36-110). Odporúčaná dĺžka 1,25 m.

G 1/2 Zariadenie M 20x1,5 Regulátorom

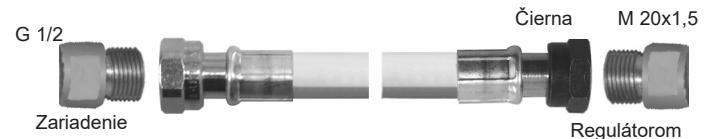

b) ohybná trubica (podl'a normy XP D 36-112) vybavená závitom G ½, ktorý slúži na naskrutkovanie na prístroj a závitom M 20x1,5, ktorý slúži na priskrutkovanie na plynovú bombu, odporúčaná dížka 1,25 m.

G 1/2 Zariadenie Čierna M 20x1,5 Regulátorom

Spotrebič má G 12 závitový konektor prívodu plynu. V závislosti od modelu sa môže dodávat's vopred nainštalovanou NF prstencovou koncovkou a tesnením.

1) Používanie prístroja s ohybnou trubicou XP D 36-110 : (riešenie d) a))

• dôkladne nasad'te ohybnú trubicu na závit prístroja a bomby.
• odstráňte objímky za prvými 2 vrubmi na závite a stlačte ich až po prasknutie upínacej hlavice.

• V prípade potreby uvoľnite a odstráňte NF prstencovú koncovku, aby ste uvoľnili G ½ konektor prívodu, a odstráňte tesnenie.
• Priskrutkuje prípojku G ½ trubice na násuvný nátrubok prístroja a závit M20x1,5 na výstupný nátrubok bomby pri dodržaní pokynov, ktoré dostanete spolu s ohybnou trubicou.

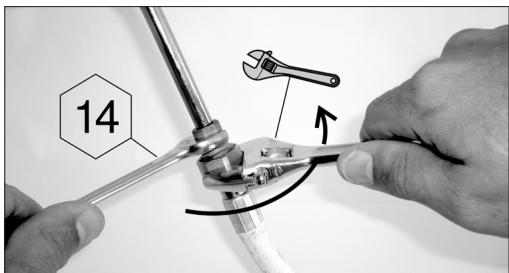

• Ohybnú hadicu utiahnite na plynovú prípojku zariadenia pomocou 2 klúčov:

klúč č. 14 na znehybnenie vstupnej prípojky zariadenia,

▶ nastavitelný klúč na utiahnutie matice ohybnej hadice.

14

• Výstupnú prípojku redukčného ventila znehybnite klůčom.
• Nepriepustnost' skontrolujte podl'a pokynov v odseku f).

Skontrolujte, či ohybná trubica nie je pokrútená alebo napátá, alebo či sa nedotýka teplých stien prístroja. Musí sa vymenit' pri dosiahnutí doby životnosti uvedenej na trubici alebo v prípade poškodenia alebo prasknutia.

Belgicko, Luxembursko, Holandsko, Veľká Británia, Írsko, Polško, Portugalsko, Španielsko, Taliansko, Chorvátsko, Nórsko, Švédsko, Dánsko, Fínsko, Švajčiarsko, Česká republika, Maďarsko, Slovinsko, Slovensko, Chorvátsko, Bulharsko, Turecko, Rumunsko:

Zariadenie je vybavené prstencovým nástavcom. Musí sa používať s ohybnou rúrkou príslušnej kvality na použitie propánu a butánu. Dĺžka by nemala presiahnuť 1,20 m. Hadicu je potrebné vymenít, ak je poškodená, popraskaná, keď to vyžaduje národná legislatíva alebo podľa jej exspirácie. Za rúrku nenaťahujte ani nekrúťte. Držte ju v bezpečnej vzdialenosti od súčiastok, ktoré by mohli byť teplé.

Skontrolujte, či ohybná trubica nie je pokrútená alebo napätá.

■ Švajčiarsko:

Toto žariadenie sa musí používať s ohybnou rúrkou príslušnej kvality pre použitie propánu a butánu. Jej dĺžka by nemala presiahnut 1,50 m. Hadicu je potrebné vymenit, ak je poškodená, popraskaná, keď to vyžaduje národná legislatíva alebo podľa jej exspirácie. Rúrku nenat’ahujte ani nekrúťte. Držte ju v bezpečnej vzdialenosti od súčiastok, ktoré by mohli byť teplé. Skontrolujte, či ohybná trubica nie je pokrútená alebo napätá.

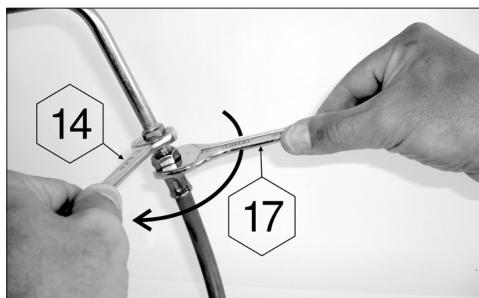

Pripojenie ohybnej rúrky: Aby sme mohli pripojit' rúrku ku koncovke zariadenia, zatočte pevne, ale s mierou, maticu rúrky pomocou 2 vhodných klúčov:

▶ kl'úč 14 na zablokovanie koncovky
▶ klúč 17 na priskrutkovanie matice rúrky

14 17

f) SKÚŠKA TESNOSTI

1) Vykonávajte ju vonku, odstráňte horľavé materiály z blízkosti. Nefajčite.
2) Skontrolujte, či sú regulačné páčky v polohe "OFF" (●).
3) Pripojte ohybnú rúrku podl'a e) oproti
4) Uvol'nite regulátor tlaku na plynovej fl'aši.
5) Nezistujte únik plameňom, používajte detekčnú kvapalinu určenú na vyhl'adávanie úniku plynu.

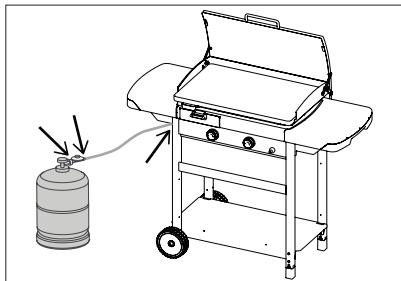

6) Kvapalinu vlejte na prípojky fl'aše/ regulátora tlaku/rúrky/zariadenia. Regulačné páčky musia byt' v polohe "OFF" (●). Otvorte ventil plynovej fl'aše.

7) Ak sa tvoria bubliny, znamená to únik plyn.
8) Aby ste zabránili úniku, pritiahnite skrutky. Ak je súčiastka chybná, treba ju vymenit'. Zariadenie nesmiete spustit', ak únik plynu nebol odstránený.
9) Zavrite ventil na plynovej fl'aši.

Dôležité:

Nikdy nepoužívajte plameň na zistenie úniku plynu. Minimálne raz do roka a vždy po výmene plynovej fľaše je potrebné vykonat’ kontrolu a zistiť únik plynu.

g) PRED POUŽITÍM

Nespúšťajte prístroj skôr, ako si pozorne neprečítate a nepochopíte všetky inštrukcie. Ubezpečte sa, že:

• Nedochádza k úniku

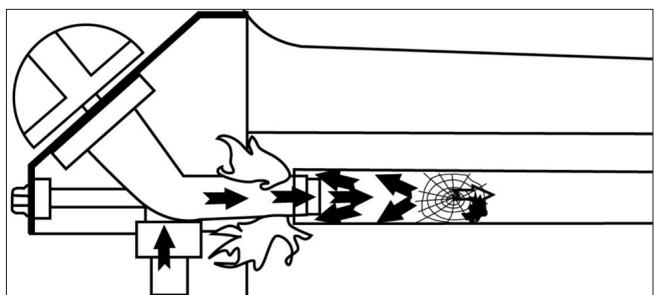

• Venturiho trubky nie sú upchaté (napr. pavučinami)

- Rúrky nie sú v kontakte so súčiastkami, ktoré by sa mohli zahriat'.

• Aby povrch nebol v zatvorenej polohe (v závislosti od modelu).

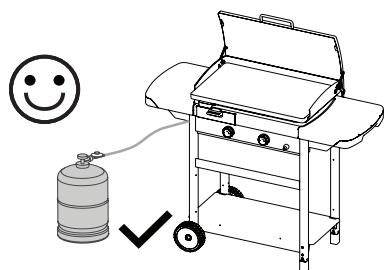

• Toto zariadenie je vybavené výkonným ventilačným systémom, ktorý optimalizuje pečenie. Dbajte na to, aby odvetrávané časti neboli upchané.

h) VEKO (V ZÁVISLOSTI OD MODELU) - OBR.3 STRANA 4.

Pri modeloch vybavených kíbovým vekom upozorňujeme, že:

- Veko je ochranný kryt, ktorý sa má zatvorit', ked' sa spotrebič nepoužíva.

- Počas používania spotrebiča nesmie byt' veko zatvorené. Mohlo by dôjst' k poškodeniu náteru a prehriatiu rukoväte.

i) ZAPÁLENIE HORÁKOV GRILU

V prípade spätného horenia (zapálenia pod krytom horáka) produkt vypnite, nechajte ho vychladnút' (približne pät' minút) a potom spotrebič znova zapál'te. Ak problém so spätným horením pretrváva, obrát'te sa na miestneho zástupcu pre produkty Campingaz®.

1) Ubezpečte sa, že regulačné páčky sú v polohe "OFF" (●).
2) Otvorte ventil na plynovej fl'aši
3) Stlačte nastavovaciu páku a otočte ju proti smeru hodinových ručičiek a dajte ju do polohy Plný prietok ( ), potom okamžite stlačte tlačidlo zapalovania ( ), az kým nepočujete cvaknutie. Ak nedôjde k zapáleniu na prvýkrát, stlačte 3 alebo 4 razy, ak to bude potrebné.
4) Ak sa horák nezapáli po 4 alebo 5 pokusoch, počkajte 5 minút a vyskúšajte znovu.
5) Po zapálení horáka prvý, opakujte pre druhý horák.

Dôležité:

Ak po druhom pokuse automatické zapal'ovanie nefunguje, skontrolujte, či vývody horáka, ako aj rúrky nie sú upchaté.

j) RUČNÉ ZAPÁLENIE GRILU

V prípade, že automatické zapal'ovanie nefunguje, regulátor dajte do polohy „OFF” (●).

Zdvihnite varnú platňu. Žapálenú zápalku priložte k horáku, stlačte príslušný regulátor a otočte ho do polohy Plný prietok ( ). Varnú platňu založte na miesto, pričom dbajte na správne umiestnenie otvoru na odtok tuku.

k) VYPNUTIE GRILU

Vráťte regulačné páčky do polohy "OFF" (●), potom zavrite ventil na plynovej fl'aši.

I) VÝMENA PLYNOVEJ FL'AŠE

• Manipulujte s ňou vždy na otvorenom priestranstve, a nikdy nie v blízkosti plameňa, iskry alebo tepelného zdroja.
• Dajte regulačné páčky do polohy "OFF" (●), potom zavrite ventily na fl'aši.
• Odskrutkujte regulátor tlaku, skontrolujte stav rúrok a tesnost' spojení.
• Plnú fl'ašu dajte na miesto, naskrutkujte regulátor tlaku, dbajte na to, aby rúrky neboli stočené alebo príliš natiahnuté.

m) POUŽITIE

Pri prvom použití zohrejte gril (v závislosti od modelu bude možno budete musieť odstránit kryt), pričom horáky budú zapnuté na maximálny prívod ( ) približne 15 minút s cieľom eliminovat’ zápach novéj farby nových častí.

Pri manipulácii s veľmi teplými komponentmi sa odporúča používať rukavice. Pri manipulácii s potravinami na varnej platni používajte kuchynské náradie s dlhou rúčkou.

Pred pečením zariadenie predhrejte niekol'ko minút na polohe Plný prietok ( ).

Rýchlost' varenia možno nastavit' v závislosti od polohy regulačných gombíkov : od polohy na plný výkon ( ) po polohu na priemerný výkon ( ).

Dôležité :

Ak počas používania prístroja zhasne jeden alebo viacero horákov, uved'te regulačné gombíky ihneď do pozície «OFF” (●).

Dôležité:

Pred manipuláciou s krytom nechajte jednotku úplne vychladnút' (v závislosti od modelu).

Nikdy nerobte zásahy do zariadenia: Akákol'vek modifikácia môže byt' nebezpečná.

• Aby ste zachovali zariadenie vo výbornom funkčnom stave; odporúča sa pravidelné čistenie (po 4 alebo 5 použitiach).
• Pred čistením počkajte, kým zariadenie nevychladne.
• Zatvorte plynovú f'ášu.
• Ak ste zariadenie nepouživali viac ako 30 dní, je treba skontrolovať aj to, či pavučiny neupchali otvory rúrok horáka, čo by mohlo spôsobit’ zníženie výkonu horáka alebo nebezpečné vznietenie plynu mimo horáka.
• Pomocou navlhčenej špongie (voda s prípravkom na riad) vyčistite vrchnú časť horáka. V prípade potreby použite ocelovú navlhčenú kefu.
• Skontrolujte, či nie sú vývody horáka upchaté a pred opätovným použitím ich nechajte vysušit'. V prípade potreby uvoľnenia upchatých vývodov použite kovovú kefu.
• Správne nasad'te grilovací horák.

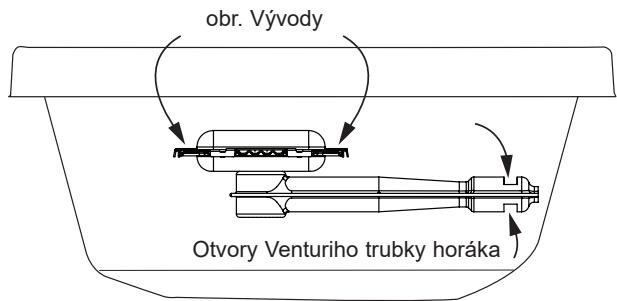

• Výčistite otvory venturiho trubice (pozri obrázok nižšie) alebo horáku.

DODATOK: Pravidelná údržba horáka umožňuje zachovať ho v dobrom stave pre mnohé použitia a predíšť jeho predčasnej korózii spôsobenej predovšetkým kyslými zvyškami grilovanej potravy. Napriek tomu je časom korózia horáka bežným javom, no v prípade správneho fungovania sa horák nemusí vymenit'. Jeho výmena je nevyhnutná v prípade nesprávneho fungovania: prederavený horák.....

Steny ohniska, ovládací panel, tácka na zbieranie tuku

Pravidelne čistite aj tieto časti pomocou kefy a prípravku na riad. Nepoužívajte brúsne prípravky.

Opekací rošt

Opekací rošt je smaltovaný. Pri čistení sa odporúča najprv odstránit všetky zvyšky potravín pomocou špongie alebo drôtenky. Potom rošt odmastite prostriedkom na umývanie riadu alebo opekací rošt umyte v umývačke riadu.

Na čistenie varnej plochy, aby sa nepoškodil smaltovaný povrch, odporúčame namiesto ľadu použiť studenú vodu.

o) SKLADOVANIE

• Po každom použití zavrite ventil na plynovej fl'aši.
• Ak odkladáte gril do vnútra, odpojte plyn.
• Ak uskladňujete gril vonku, doporučujeme použit ochranný kryt (pozri kapitolu Príslušenstvo).
• V prípade dlhšieho nepoužívania odporúčame uskladniť zariadenie na suchom a krytom mieste (napr. garáž).
• Prostredie vedúce ku korózii: mimoriadnu starostlivost je potrebné venovat produktu, ak sa používa pri mori; nesmie sa skladovat vonku bez ochrany a musí sa chránit v suchom prostredí.

p) PRÍSLUŠENSTVO

ADG odporúča symetrické použitie ražňov na plyn s príslušenstvom a náhradnými dielami značky Campingaz®. ADG odmieta akúkol'vek zodpovednosť v prípade poškodenia alebo zlého fungovania spôsobeného používaním inej značky príslušenstva a/alebo náhradných dielov.

q) OCHRANA ŽIVOTNÉHO PROSTREDIA!

Podieľajme sa na ochrane životného prostredia! V tomto prístroji sa nachádzajú užitočné materiály, ktoré sa môžu znova použit' alebo recyklovať. Zaneste ho na zberné miesto vo vašom meste a roztried'te obalový materiál.

ANOMÁLIE/RIEŠENIA

Anomálie	Pravdepodobné príčiny/riešenia
Horák sa nezapaluje	- Zlý prívod plynu (vzduch v rozvodnom systéme)- Redukčný ventil nefunguje- Hadica, kohútik, Venturiho trubica alebo otvory horákov sú zanesené.
Horák vynecháva alebo zhasína	- Skontrolovať, či je plyn- Skontrolovať zapojenie hadice- Pozri popredajný servis.
Plamene sú nestabilné	- V novej fl'aši môže byť vzduch. Nechajte prístroj zapnutý a chyba sa odstráni.- Zvyšková voda po umytí viečok horáka- Pozri popredajný servis.
Veľký plameň na povrchu horáku	- Venturiho trubica je zanesená (napr.: pavučina)- Pozri popredajný servis.
Plameň na napájači	- Fl'aša je takmer prázdna- Vymeniť fl'ašu a chyba sa odstráni- Pozri popredajný servis.
Plameň v okolí prípojky	- Okamžite zatvorit' prívod plynu- Nepriepustný prípoj: znova pritiahnuť maticami alebo vymeniť hadicu.- Pozri popredajný servis.
Nedostačujúce teplo	- Napájač alebo Venturiho trubica sú zanesené- Pozri popredajný servis.
Plamene za regulaèným ovládaèom	- Poškodený kohútik- Vypnút' prístroj- Obrátit' sa na popredajný servis.
