BRUKSANVISNING 2 SERIES Classic LX Plus Vario CAMPINGAZ

Användning och skötsel

Läsigenbruksanvisningen fore användning.
- Om inte annat anges avses Produkten "2 SERIES CLASSIC / CLASS 2" med samtiga följande allmännna begrepp "apparat/enhet/produkt/ utrustning/anordning" i denna instruktsmanual.
- Fär endast användasutanfor lokalen.
- Det ar en bra idé att använda handskarRARY du monterar ihop den här produkten.
- Använd inte träkol
- Använd inte en reglerbar gasutlösare. Använd de icken justerbara lågtrycksregulatorerna enligt den europeiska standard som de omfattas av.
- Täck inte behällarens botten med aluminiumfolie

• Ställ inte en metallställning som inte är spezialt konstruerad aller rekommenderad av Campingaz® på erler i stället for lavastenarna (beroende på modell) eller på brännarens skyddslock (beroende på modell).
• För att försakra er om att er grill fungerar säkert använd aldrig två plattor bredvid varandra.
• En metallskylt som inte tillverkats aller rekommenderats av Campingaz® fär ej sattas på eller ersätta tändningsgallret.
• Delarna langst ned i behällaren maste rengöras regelbundet for att undvika att fetterna tar eld.

APPARATEN RISKERAR ALLVARLIGA SKADOR OM INTE DENNA BRUKSANVISNING EFTERFÖLJS.

• Lagra och använd inte bensin eller andra lättantänliga vātskor eller Ångor i narheten av apparaten.

Om gaslukt uppstar:

1 Stang kranen till gasolbehällaren.
2 Slack all levande laga.
3 Oppna locket.
4) Om lukten kvarstär, se § f eller rädfraga omedelbart en Återförsäljare.

• De delar som HAR skyddats av tillverkaren aller dess ombud farr inte manipuleras av anvandaren.
• Stäng gasbehällaren after användning.

b) ANVÄNDNINGSPLATS

• Denna apparat fär endast användas for utomhusbruk.
• VARNING: atkomliga delar kan vara mycket varma. Håll barn på avständ.
• Inget brandfarlicht material fãr finnas nãrmre an ca 60 cm—from apparaten.
• Flytta inte apparaten medan den ar i igang.
• Använd apparaten på att plant underlag.
• Forutse en ny luftomväxling på 2m^3/kW/h .

c) GASOLBEHÄLLARE

• Apparaten ar avsedd for att fungera med en butan-eller propanolbehallare pa 4,5 a 15 kg utrustad med motsvarande gasutlosare.
• Frankrike, Belgien, Luxemburg, Storbritannien, Irland, Portugal, Spanien, Italien, Grekland: butanol 28-30 mbar / propanol 37 mbar.
• Nederländerna, Republiken Tjeckien, Norge, Sverige, Danmark, Finland, Schweiz, Bulgarien, Turkiet, Rumänien, Ungern, Slovenien, Slovakien, Kroatien: butanol 30 mbar / propanol 30 mbar.
• Polen:propanol 37 mbar.
• Tyskland, Österrike: butanol 50 mbar / propanol 50 mbar.

Vid inkoppling aller när man byter ut behällaren, skall detta alltid utforas på en väl ventilerad plats. Gör det aldrig i narheten av en levande laga, gnista eller vid en värmekälla.

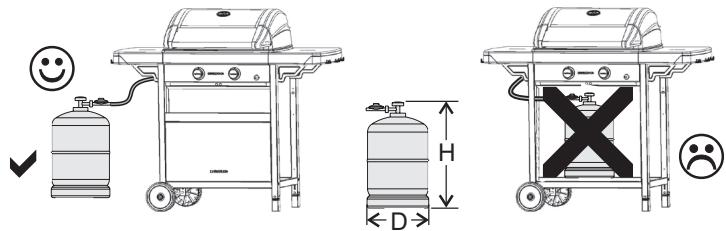

Flaskans Höjd H fär inte vara mer än 70 cm oavsett flaskans bredd eller diameter D.

d) SLANG

Frankrike (beroende på modellen):

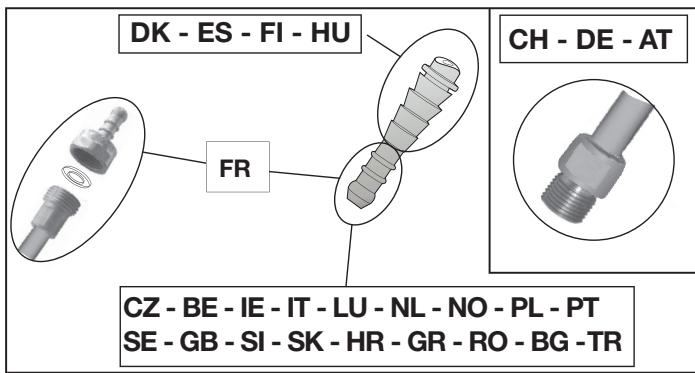

Apparaten kan anvandas med två sorters mjuka slangar:

a) mjuk slang som ar avsedd attTRS over segmenterade andstycken pa apparat- och regulatorsidan och som fixeras av slangklammor (enligt standard XP D 36-110). Rekommenderad langd 1,25 m.

b) mjuk slang (enligt standard XP D 36-112) utrustad med en gängad mutter G 1/2 som ska skruvas på apparaten och en gängad mutter M 20x1,5 som ska skruvas på regulatorn. Rekommenderad langd 1,25 m.

Apparaten ar forsedd med en ggangad anslutning for gas G 1/2 som levereras med segmenterat andstycke NF och packning (fornanterade).

1) Användning av apparaten med mjuk slang XP D 36-110: (ösning d) a))

• tra den mjuka slangen sá langt det gár over apparatens och regulatorns segmenterade ándstycke.
• für slangklämmorna bakomändystyckenas tvä Första upphöjningar och dra at tills dess att skruvhuvudet bryts.

• tãtheten kontrolleras i enlighem med instruktionerna i paragraf f).

2) Användning av apparat med mjuk slang XP D 36-112 samt muttrar G 1/2 och M 20x1,5 : (ösning d) b))

• skruva av och ta bort det segmenterade ändstycket NF für att frigörå ingängsanslutningen G1/2.
• ta bort packningen
• skruva fast den gängade muttern G 1/2 på apparatens ingängsanslutning och den gängade muttern M20x1,5 på regulatorns utgängsanslutning i enlighet med de anvisningar som tillhandahälls med den mjuka slangen.
• använd en nyckel För att fixera apparatens ingängsanslutning och dra at eller lossa den gängade muttern med en annan nyckel.

• använd en nyckel För att fixera regulators utgangsanslutting.
• tãtheten kontrolleras i enlighem med instruktionerna i paragraf f).

Kontrollera att den mjuka slangen ligger normalt, att den inte ar böjd eller spänd, och att den inte ligger mot apparatens varma väggar. Den maste bytas vid den sista forbrukningsdag som anges på slangen, och i alla fall om den ar skadad eller uppvisar sprickor.

Belgien, Luxemburg, Nederländerna, Storbritannien, Irland, Polen, Portugal, Spanien, Italien, Republiken Tjeckien, Norge, Sverige, Danmark, Finland, Ungern, Slovenien, Slovakien, Kroatien, Grekland, Bulgarien, Turkiet, Rumänien:

Apparaten ar utrustad med att gängat munstycke. Den skall användas tillsammans med en flexibel slang special tillverkad for användning av butan och propanol. Slangen fär inte vara langre an 1,20 m. Den maste bytas om den ar skadad eller har sprickor, enligt nationella krav erler i forhällande till giltighetstiden. Dra aller vrid ej på slangen. Håll den på avständ frän delar som kan bli varma.

Schweiz, Tyskland, Osterrike:

Denna apparaten skall användas tillsammans med en flexibel slang speciellt tillverkad for användning av butan och propanol. Den fär inte vara merän 1,50 m lang. Den maste bytas om den ar skadad eller har sprickor, enligt nationella krav erler i forhällande till giltighetstiden. Dra eller vrid ej på slangen. Håll den på avständ från delar som kan bl varma.

Anslutning av den flexibla slangen: För slangens anslutning over apparatens munstycke, dra ordentlich at slangens mutter menutan att anvanda��d.

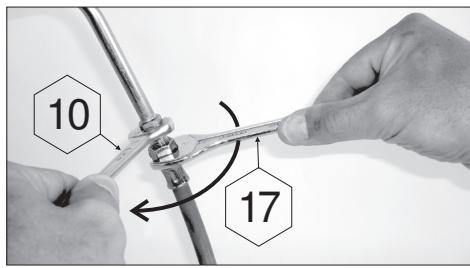

Använd de 2 anpassade skruvnycklarna für att göra detta :

• skruvnyckel nr 14 for att spärra munstycket
• skruvnýckel nr 17 for att dra Åt slangens mutter

e) LOCK

Manipulera locket varsamt framforallt under användningen. Undvik att luta er over harden.

f) TÄTNINGSPACKNINGSTEST

1) Arbeta utomhus på avständ från allt brandfarligt material. Rök inte.
2) Se till att reglerknapparna stär i “OFF” lage (O).

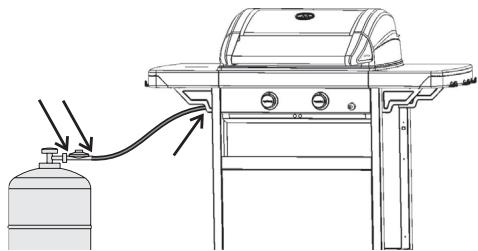

3) Dra den flexibla slangens extremiter welt over gasutlosarens och apparatens niplar. Det blir lattare att utfora padragnigen om man tvalar in nipplarna med tvalvatten.
4) Skruva fast gasutlosaren på gasbehällaren.
5) Sök inte after läckorna med en laga, använd en detektrionsvätska for gasläcka.
6) Tryk vatskan på behällarens /gasutlosarens/ slangens/ apparatens anslutning. Reglerspakarna skall stå i "OFF" lage (O). Öppna kranen till gasbehällaren.

7) Om bubblor uppSTAR betyder det att det finns gaslackor.
8) För att stoppa läckan, dra at muttrarna och dra pā slangens ände till stoppet på denna. Om en del År defekt ska den ersättas. Apparaten skall inte sättas i gäng forrän läckan lagats och försvunnit.
9) Stang kranen till gasbehällaren.

VIKTIGT:

Använd aldrig levande laga für att upptäcka en gasläcka.
Minst en gäng om Året skall man göra en kontroll für att söka gasläckor liksom vid varje utbyte av gasbehällare.

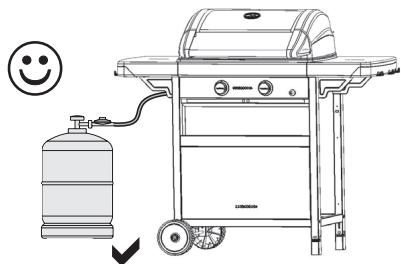

g) INNAN APPARATEN SÄTTS IGÄNG

Satt inte igang apparaten utan att forst noggrant ha laut och forstatt samtiga instruktioner. Kontrollera ocksa:

• att det inte finns nçagon lacka
• att venturislangarna inte ar igensatta (till exemplav spindelnat)

• att inte slangen ar i kontakt med delar som kan bl varma.

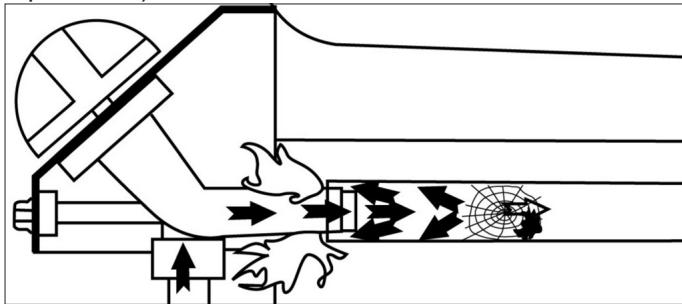

Kontrolera att venturirören (VT) tacker injektorerna (IJ).

Lås punkterna 1 till 7 innan man börjar med punkt 1.

1) TÄND ALDRIG APPARATEN NÄR LOCKET ÅR STÄNGT UTAN ALLTID MED ÖPPET LOCK.
2) Se till att reglerknapparna stared i "OFF"-lage (O).
3) Dra på den flexibla slangensändar på gasutlösarens och apparatens niplar. Pädragningen underlättas om man tvålar in nipplarna med tvålvatten. Skruva fast gasutlösaren på gasbehällaren.
4) Oppna kranen till gasbehällaren.
5) Tryck på en av de 2 reglerspakarna och ställ den i laget full styrka (4), tryck sedan omedelbart tandningsknappen i botten (4) tills det knäpper till. Om inte tandningen sker vid det fösta knäppet, tryck om 3 eller 4 gänger vid behov.
6) Om inte brännaren antänds, dra tillbaka spaken till "OFF"-läge (O). Vänta 5 minutes innan du gör ett nytt försök.
7) Sä fort brännaren fungerar tänds automatiskt den 2:dra brännaren nar reglerspaken ställs i låget full styrka (4) och utan att man behöver trycka på den automatiska tändknappen.

VIKTIGT:

Om inte brännaren tänds after andra fösöket sä kontrollera att inte brännarens eller brannrörens öppningar ar tilltäppta.

Om inte den automatiska tändningen fungerar, ställ reglerknappen i "OFF"-läge (O).

Tā bort flamṭamjaren eller grillen med lavastenarna für att komma Åt brännaren.

Häll en brinnande tändsticka nara brännarens lögmyninger och vrid på vredet till fullt flodesläge (♂) på samma sida)där du häller tändstickan.

Vrid sedan vredet till längsamt flödesläge och satt tillbaka flammtämjaren eller lavastenarna, medan du häller dina händere på sakert avständ frän lögorna.

j) SLACKNING AV GRILLEN

Ställ tillbaka reglerspakarna i "OFF"-läge (O) stäng sedan kranen till gasbehällaren.

(beroende på modell)

Gasolköket kan anvandas självständigt aller samtidigt som grillen.

Tändning: öppna kranen till gasbehällaren.

Kontrollera tãtheten i hela gassystemet från gasbehällarent till gasolköket (ser §F). Kontrollera skicket på den flexiblaslangen som gär från grillen till gasolköket. Byt ut den om den uppvisar småsprickor. Vänd er till Servicebutiken for detta utbyte.

Oppna kranen till gasolkoket (rikting +) och tryck pa tändknappen ( ) tills det hör sutt knapp. Tryck igen 3 aller 4 gänger vid behov. Om den inte tänds, narma en tändsticka mot brännarens kant.Reglera lagan i forhällande till det använda kokkarlets storlek genom att mer aller mindre vrida på knappen. Använd inte kokkärl med en inre diameter som understiger 10 cm aller overstiger 26 cm.

I) SLACKNING AV GASOLKÖKET

(beroende pà modell)

Stäng gasolkokets kran (rikting -) somt gasbehällarens kran om inte grillen används.

• Arbeta alltid på en väl ventilerad plats och aldrig i narheten av en levande laga, gnista eller varmekälla.
• Vrid tillbaka reglerspakarna i "OFF"-läge (O), stäng)darefter kranen till gasbehällaren.
• Skruva bort gasutlösaren, kontrollera att tätningspackningen finns på plats och att den är i bra skick.
• Satt den nya gasbehällaren på plats. Skruva tillbaka gasutlösaren och se till att inte slangen varken dras eller vrids.

n) ANVÄNDNING

Om din apparat har att lock

Skyddshandskar rekommenderas for all manipulering av de specielt varma delarna.

Innan man börjar själva grillingen ske apparaten forvärmas i ca 10 minuter i lage full sturka (♂) med stängt lock. När apparaten används für Första gangen, skall den forvärmas ca 20 minutes für att fã bort lukten av målarfärgen på de nya delarna.

Stektiden kan varieras genom att ändra reglerspakarnas lage.

Temperatures med stängt lock: i laget full styrka (4) ar ca 340^ , i laget reducerad styrka (6) ca 175^ , ed mölighet att variera styrkan mellan de 2 lagena.

Det ar möjigt att använda endast halva grillen genom att endast tända en sida av brännaren beroende på mängden mat som sca grillas.

After grillingen, stäng locket och satt på apparaten i ca 10 minutes i laket full styrka (f) for att bränna upp matrester eller fett på grillen eller lavastenarna. (automatisch rengöring).

DET AR NORMALT ATT LAGANS FARG AR GUL.

VIKTIGT: Om brännaren släcks under användningen, ställ omedelbart reglerspakarna i “OFF”-läge (Ø), öppna locket och vanta 5 minuter für att evakuera den icede forbrända gasen. Görett nytt tändförsök Först afterenna paus.

Modell med brännartäl t

Om din grill ar utrustad med ett brannartalt (avbild ovan), maste vid till tillagning av fett kott (kyckling, anka, korv etc..) brannaren regleras

till minimumlaga (h) for att minska varmeutvecklingen av tillagningsfett. Dessutom kan det vara nödvändigt att minska antelet bitar som sca grillas på tillagningsgrillen och fördela maten sa att de grillas after varandra.

o) RENGÖRING OCH UNDERHÄLL

Utför aldrig modifikationer på apparaten: allaändringar kan visa sig vara farliga. Vänta tills apparaten kallnat innan rengöringen startas. Stäng kranen till gasbehällaren.

GRILLENS BRÄNNARE: var 3: dje mankind sa kbrannaren rengöras och kontrolleras. Ta bort hela brännaren, kontrollera nedre delen av venturi-rören for att se om det inte finns spindelnat o.dyl. Denna Åtgård maste även vidtagas om grillen inte används på mer øn en mankind. Smuts eller spindelnat kan orsaka värmeminskning eller farlig antändning av gasen utanfor brännaren.

Rengör brännarens övre del samt bottnen på behällaren med en fuktig svamp (vatten blandat med diskmedel).

Använd eventuellt en fuktig metallborste.

Kontrollera att inte brännarens yttre帽子är tilltäppta, lát torka innan Återanvänding. Om det behövs sö använden metallborste for att ta bort smutsen frän brännarens tilltäppta yttre帽子.

Satt tillbaka brannaren ratt i behallaren.

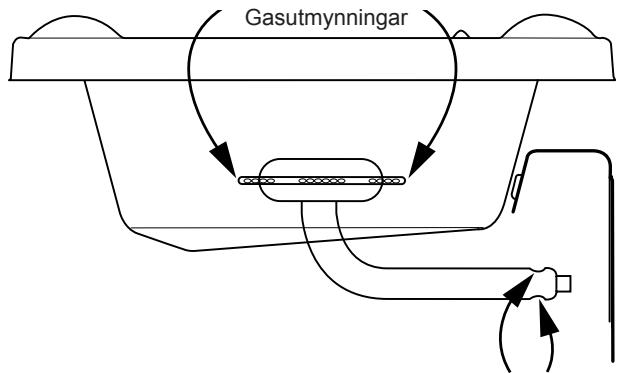

Öppningarna på brännarens venturi-rör

OBS! Genom att underhälla brännarna med jämna mellanrum hälls de i gott skick och kan användas ett flertal gänger utan att de oxiderar i förtid, nagot som bland annat sker på grund av syrehaltiga grillrester. Att brännarna oxiderar ar emellertid normalt after en viss tids användning, men en oxiderad brännare som fungerar normalt sca inte bytas ut. Det ar dock nödvändigt att byta ut brännaren om den inte fungerar korrekt: hal på brännaren...

HARDENS SIDOR, LOCK (beroende på modell), GRILLGALLER, INSTRUMENTPANEL:

Rengör regelbundet dessa delar med en svamp och diskmedel. Använd inte rengöringsmedel som innehäller slipmedel. Ta bort gallren i en ugn som har automatisk rengöring, den höga temperaturen riskerar annars att skada de kromerade delarna.

STEKPLATTOR

Rengör Först after att grillen kallnat. Använd rengöringsprodukten BBQ Cleaner Spray från Campingaz® och borstar avsedda für utegrillar.

After att ha tvattat och torkat grillgallet, smorj in det med fett for att skydda det mot korrosion och undvika att det rostar och klibbar vid matvarorna.

Campingaz® rekommenderar att Du fördelar att tout lager av vegetabilisk olja over grillgallet med hjälp av ett absorberande papper.

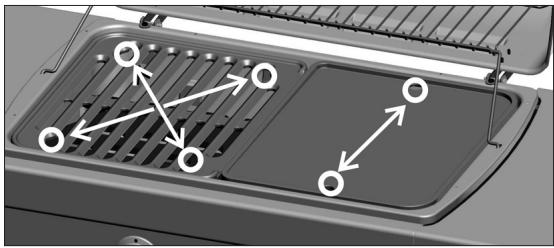

För att ta bort en plat ell er grillgallret enchet, placera ett finger pa varje hand i tvà motstaende öppningar (se figur nedan). Lyft och ta bort gallret eller platen pa din enchet.

p) FÖRVARING

• Stäng kranen till gasbehällaren after varje användning.
• Om grillen forvaras utomhus, koppla ifrám gastrillförseln.
• Om grillen forvaras utomhus bör man täcka over den med ett skyddsoverdrag.
• Om grillen inte ska användas under en langre tid, rekommenderas att forvara den på ett torrt och skyddat stalle (t.ex: i ett garage). Förvara lavastenarna i skydd frän fukt.
• Miljöförhällanden kan bidra till korrosion. laktta särskild fösiktigkeit omprodukten används narahavet. Produktten maste forvaras på en torr plats och fär inte forvaras utomhusutan skydd.

q) LAVASTENAR (beroende på modellen)

• Lavastenarna skall bytas ut när de blivit alltför impregnerade med fett eller när erosionen blivit sö stor att de ramlar igenom gallret, det betyder att de använts ett stort antal gänger.

Bred ut lavastenen i ett jämnt lager. Stapla inte upp stenarna och lamna nagra millimeter mellan varje sten for korrekt lufttilforsel.

Använd inte kol istället für aller tillsammans med den bifogade lavastenen

• Använd lavastenar som försäljs av Campingaz®. Vi avser oss allt ansvar För andra lavastenar som eventuellt används och vars användning kan vara farlig i detta sammanhang.
• Fukta inte lāvastenarna. Använd inte vàta eller fuktiga lavastenar, lát dem Först torka på en väl skyddad plats.

r) Tillbehör

ADG rekommender att man systematiskt anvander tillbehör och reservdilar av märket Campingaz® till sina gasgrillar. ADG avsäger sig allt ansvar vid skador eller felaktig Funktion som att resultat av användning av tillbehör och / aller reservdilar av annat marke.

s) Miljöskydd

Tänk på att skydda miljön! Din apparat innehäller material som kan Återanvändas eller ätervinnas. Lämna in dem på att ätervinningscenter i dinCOMMUN och sortera emballagematerialiet.

T. Felsökning

FEL	SANNOLIK ORSAK / ÅTGÄRDER
Brännaren:går inte att tända	För litet gas. Regulatorn ar sönder. Slang,ventil,venturislang eller brännaröppningarär igensatta. Venturislangen sitter inte över munstyetck.
Brännaren smaller till ellerslocknar	Se hur mycket gas som ar kvar. Inspektera slangkopplingarna. Kontakta aftermarknadstjänsten.
Lågan ar ojemn	Om gascylindern ar ny kan det vara luft i den. Kör vidare sforsvinner problemet. Kontakta aftermarknadstjänsten
Stora lögor på brännarens yta	Munstyetck har dālig anslutning till venturislangen. Justera venturislangen. Venturislangen ar igensatt (spindelväv, t.ex.). Rengör venturislangen. Kontakta aftermarknadstjänsten
Svag lögä i munstyetck	Cylindern ar nastan tom. Byt cylinder sare ar problemet lost. Kontakta aftermarknadstjänsten
Fett tar fyr forlätt	Rengör skyddsplattan ovenfor brännaren. Grilltemperatureen ar für hög: Liten lögä. Rengör fetppannan.
Brännarna tänds med en tändsticka, men inte med PIEZO-tändaren	Fel på tändarknappen, -tråden eller -elettroden. Inspektera ansluttingarna till tändkabeln. Inspektera elektrodoch anslutningsstråden. Kontakta aftermarknadstjänsten.
Det tar fyr i en anslutning	Lackage i anslutning. Slå omedelbart av gastillförseln. Kontakta aftermarknadstjänsten.
För litet värme	Igensatt munstycke erller venturislang. Kontakta aftermarknadstjänsten.
Det brinner bakom ratten	Defekt kran. Slå av anordningen. Kontakta aftermarknadstjänsten.
Det brinner under kontrollpanelen	Slå av anordningen. Stäng gascylindern. Kontakta aftermarknadstjänsten.
