GEBRUIKSAANWIJZING 2 SERIES Classic LX Plus Vario CAMPINGAZ

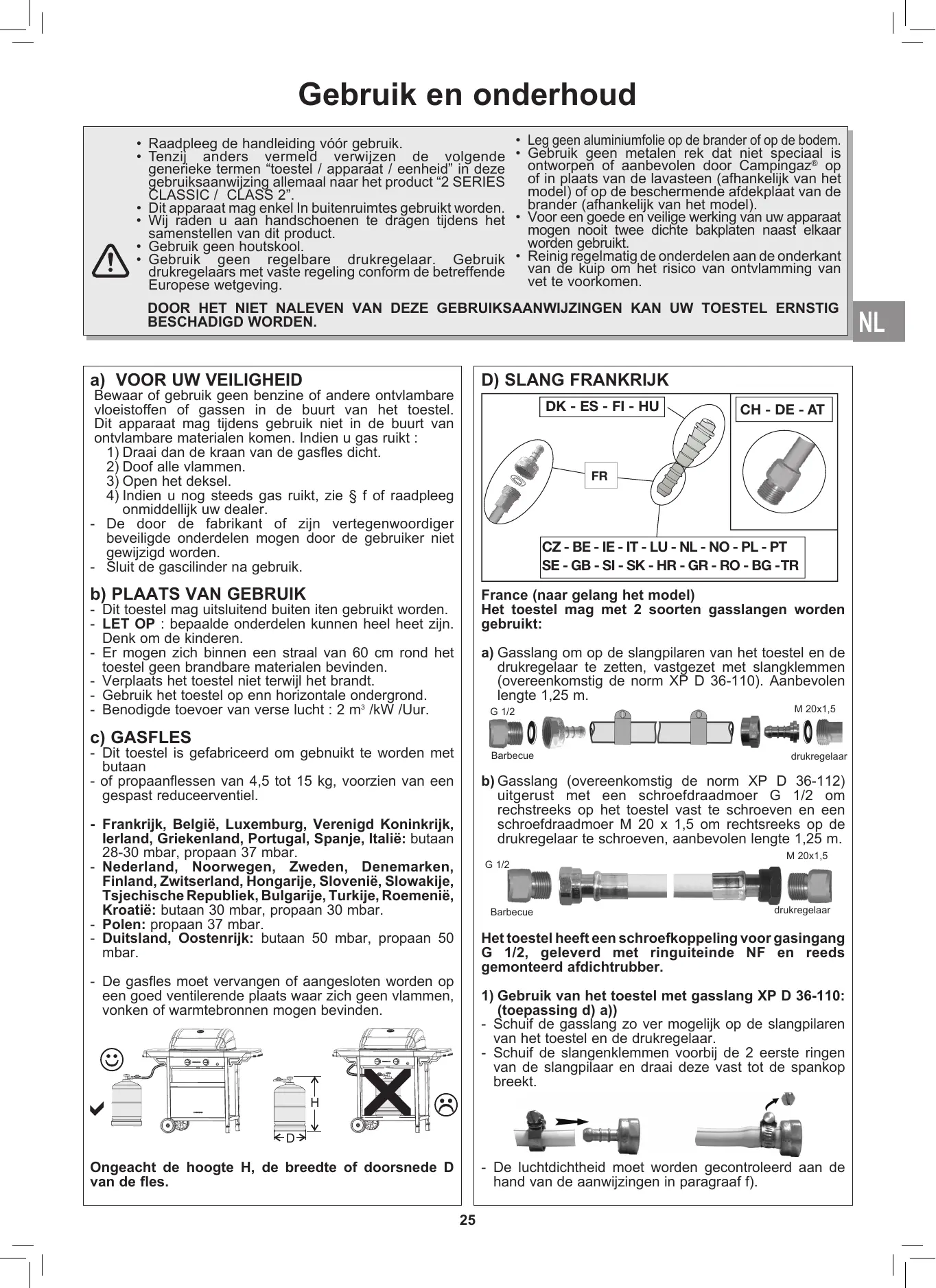

Gebruik en onderhoud

• Raadpleeg de handleiding vór gebruik.
• Tenzij anders vermeld verwijzen de volgende generiele termen "toestel / apparaat / eenheid" in deze gebruiksaanwijzing allemaal maar het product "2 SERIES CLASSIC / CLASS 2".
• Dit apparaat mag enkel In buitenruimtes gelebruikt worden.
• Wij raden u aan handschoenen te dragen tijdens het samenstellen van dit product.
• Gebruik geen houtsköol.

• Gebruik geen regelbare drukregelaar. Gebruik drukregelaars met vaste regeling conform de betreffende Europese wetgeving.

• Leg geen aluminiumfolie op de brander of op de bodem.

• Gebruik geen metalen rek dat nicht special is ontworpen of aanbevolen door Campingaz® op of inplaats van de lavasteen (afhankelijk van het model) of op de beschermende afdekplaat van de brander (afhankelijk van het model).
• Voor een goede en veilige werkung van uw apparaat mogen nooit twee dichte bakplaten naast elkaar worden gezruikt.
• Reinig regelmatig de onderdelen aan de onderkant van de kuip om het risico van ontvlamming van vet te voorkomen.

DOOR HET NIET NALEVEN VAN DEZE GEBRUKSAANWIJZINGEN KAN UW TOESTEL ERNSTIG BESCHADIGD WORDEN.

a) VOOR UW VEILIGHEID

Bewaar of gebruik geen benzine of andere ontvlambare vloeistoffen of gassen in de buurt van het toestel. Dit apparaat mag tijdens gebruik Niet in de buurt van ontvlambare materialen komen. Indien u gas ruikt :

1) Draai dan de kraan van de gasfles dicht.
2) Doof alle vlammen.
3) Open het deksel
4) Indien u nog steeds gas ruikt, zie § f of raadpleeg onmiddelijk uw dealer.

• De door de fabrikant of zich vertegenwoordiger beveiligde onderdelen mogen door de gebruiker niet gewijzigd worden.
• Sluit de gascilinder na gebruik.

• Dit toestel mag uitsluitend buiten iten gelebruikt worden.
• LET OP: bepaalde onderdelen,kennen heel heet+zijn. Denk om de kinderen.
• Er mogen zich binnen een straal van 60 cm rond het toestel geen brandbare materialen bevinden.
• Verplaats het toestel Niet terwijl het brandt.
• Gebruik het toestel op enn horizontale ondergrond.
• Benodigde toevoer van verse lucht : 2 m³/kW /Uur.

c) GASFLES

• Dit toestel is gefabriceerd om gebnuikt te worden met butaan

• of propaanflessen van 4,5 tot 15 kg, voorzien van een gespast redueerventiel.

• Frankrijk, Belgie, Luxemburg, Verenigd Koninkrijk, Ierland, Griekenland, Portugal, Spanje, Italië: butaan 28-30 mbar, propaan 37 mbar.

• Nederland, Noorwegen, Zweden, Denemarken, Finland, Zwitserland, Hongarije, Slovenie, Slowakije, Tsjechische Republiek, Bulgarije, Turkije, Roemenie, Kroatie: butaan 30 mbar, propaan 30 mbar.
• Polen: propaan 37 mbar.
• Duitsland, Oostenrijk: butaan 50 mbar, propaan 50 mbar.

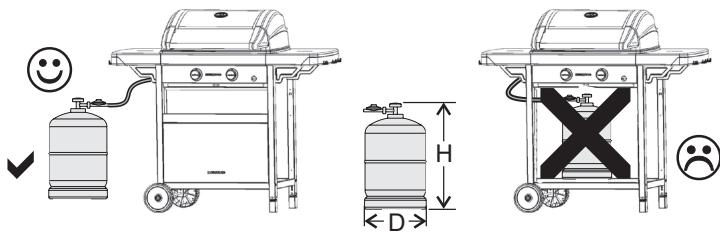

• De gasfles要去 verrangen of aangesloten worden op een goed ventilerendeplaats waar zich geen vlammen, vonden of warmtebronnen mogen bevinden.

Ongeacht de hoogte H, de bredte of doorsnede D van de fles.

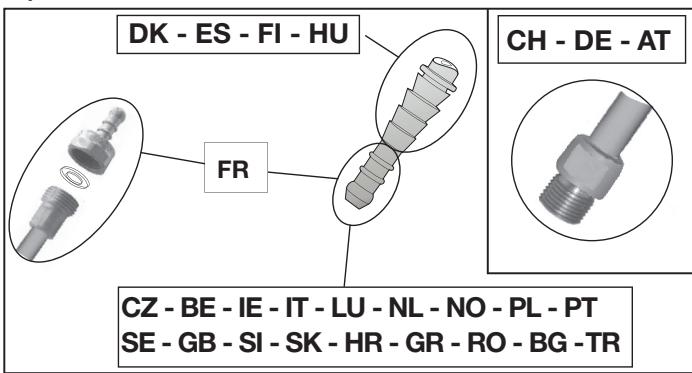

D) SLANG FRANKRIJK

France (aar gelang het model)

Het toestel mag met 2 soorten gasslangen worden gebruikt:

a) Gasslang om op de slangpilaren van het toestel en de drukregelaar te zetten, vastgezet met slangklemmen (overeenkomstig de norm XP D 36-110). Aanbevolen lengte 1,25 m.

Barbecue
drukregelaar

b) Gasslang (overeenkomstig de norm XP D 36-112)uitgerust met een schroefdraadmoer G 1/2 om rechstreeks op het toestel vast te schroeven en een schroefdraadmoer M 20 x 1,5 om rechtsreeks op de drukregelaar te schroeven, aanbevolen lenghte 1,25 m.

Barbecue
drukregelaar

Het toestel heeft een schroefkoppeling voor gasingang G 1/2, geleverd met ringuiteinde NF en reeds gemonteerd afdichtrubber.

1) Gebruik van het toestel met gasslang XP D 36-110: (toepassing d) a))

• Schuif de gasslang zo ver möglichk op de slangpilaren van het toestel en de drukregelaar.
• Schuif de slangenklemen voor bij de 2 eerste ringen van de slangpilaar en draai deze vast tot de spankop breekt.

• De luchtdichtheid要去en gecontroleerd aan de hand van de aanwijzingen in paragraf f).

2) Gebruik van het toestel met gasslang XP D 36-112 en G 1/2- en M 20 x 1,5 koppelingen: (oplossing d) b))

• Het koppeling NF los en verwijder deze om de ingangsaansluiting G1/2 los te make.
• Verwijder de afdichting
• Schroef de G1/2 slangkoppeling op de koppeling van de barbecue. Schroef de M20 x 1.5 schroefdraad koppeling op de uitgang van de drukregelaar door de aanwijzingen te volgen die bij de gasslang� geleverred.

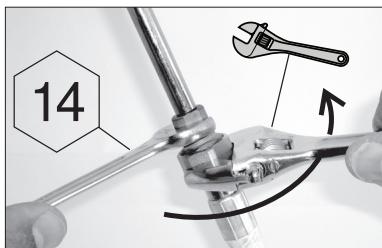

• Gebruik een sleutel om de schroefkoppeling van het toestel vast te houden en draai de schroefdraadmoer vast of los met een andere sleutel.
• Gebruik een sleutel om de schroefkoppeling van de drukregelaar vast te zetten.

• De luchtdichtheid moet worden gecontroleerd aan de hand van de aanwijzingen in paragraaf f).

Controleer of de slang Niet gespannen staat of gedraaid is en Niet in contact komt met de warme delen van het toestel. De gasslang moet worden verrangen als de vervaldatum op de slang is bereikt of als deze beschadigd is of barstjes vertoont.

België, Luxemburg, Nederland, Verenigd Koninkrijk, Ierland, Polen, Portugal, Spanje, Italië, Noorwegen, Zwerden, Denemarken, Finland, Hongarije, Slovenije, Slowakije, Kroatij, Tsjechische republik, Bulgarije, Turkije, Roemenie, Griekenland:

Het appearaat is uitgerust met een ringkop-einde. Het gebruik van een soepele slang geschikt voor butaan-of propaangas is voorgeschreven. De slang mag Niet langer dan 1,20 m়. De slang要去 verrangen worden indien ze beschadigd is of barsten vertoont, wanner de nationale voorschriften dit vereisen of volgens haar geldigheid. Controller of de slang Niet gespannen staat of gedraaid is. Laat de slang nooit onderdelen raken die heet kuren worden.

Zwitserland, Duitsland, Oostenrijk:

Het gebruik van een soepele slang geschikt voor butaan-of propaangas is voorgeschreven. De slang mag nicht langer dan 1,50 m়. De slang要去 verrangen worden indien ze beschadigd is of barsten vertoont, wonneer de nationale voorschriften dit vereisen of volgens haar geldigheid.

Controleer of de slang Niet gespannen staat of gedraaid is. Laat de slang nooit onderdelen raken die heet{kunnen worden.

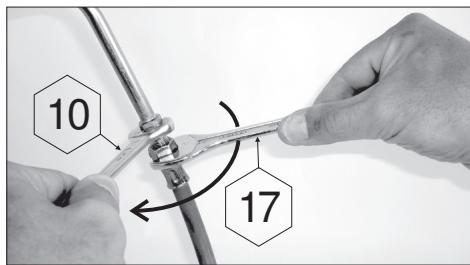

Aansluiting van de soepele slang: de slang aan het kopeinde van het apparaat aansluiten door de moer stevig, maar toch Niet te strak, aandraaien met behulp van 2 geschikte sleutels:

• Nr 10 moersleutel om het kopeinde te blokkeren.
• Nr 17 moersleutel om de moer van de slang vast te draaien.

• De luchtdichtheid moet worden gecontroleerd aan de hand van de aanwijzingen in paragraaf f).

e) DEKSEL

Hanteer het deksel voorzichtig, vooral als het toestel brandt. Niet over het grillhuis buigen.

f) LUCHTDICHTHEIDSTEST

1) Deze test moet buiten worden uitgevoerd, UIT de buurt van ontvlambare materialen Niet roken.
2) Plaats de lade op een vlak oppervlak en ga na of de regelknoppen zich op de stand "OFF" (O) bevinden.
3) Schuif de uiteinden van de slang op de tule van het reduceerventiel en op die van de lade (achter het bedieningspaneel).

Door zeepwater op de tules aan te brengen gaat dit gemakkelijker.

4) Schroef het redueerventiel op de gasfles.
5) Probeer nooit eenlek op te sporen met behulp van een vlam, gebruik hiervoor een speciale vloeistof voor het opsporen van gaslekken.

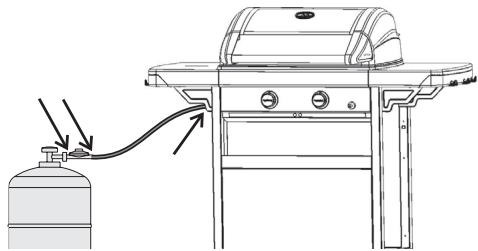

6) Breng de vloeistof aan op deplaatsen aangogehen op de schets (de regelknoppen要去en gesloten blijven : stand OFF). Open de kraan van de gasfles.
7) De vorming van luchtbellen wijst op gaslekken.
8) Om het lek te dachten eventuele de bevestigingsschoef van het redueerventiel op de fles goed vastschroeven nadat u de aanwezigheid en de goede staat van de pakking gecontroleerd heeft, ofwel de slang verder op de tules schuiven.

Beschadigde onderdelen onmiddelijk latent vevangen. Het toestel mag nicht gebruikt worden zolang er gas blijft ontsnappen.

9) Draai de kraan van de gasfles dicht, schroef het reduceerventiel los en schuif de lade opnieuw onder het branderhuis van het toestel.

BELANGRIJK:

Gebruik nooit vuur om een gaslek opp te sporen. Eventuele gaslekken要去en minstens eenmaal per Jaar gecontroleerd en opgespoord worden en telkens bij het aansluiten van een neue gasfles.

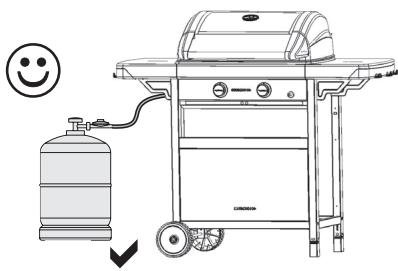

q) VOOR DE INGEBRUIKNEMING

Het toestel nicht in gebruik nemen vooraleer all instructies gelezen te hebben. Zorg er ook voor:

• dat er geen gas ontsnapt

• dat de venturi-buisjes Niet verstocht zich

• dat de slang nicht in contact staat met onderdelen die heet kuren worden.

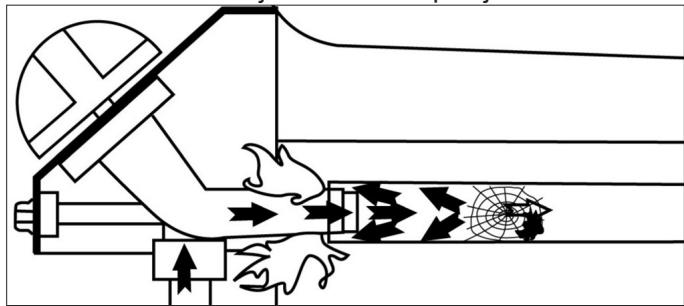

Controller zorgvuldig dat de venturi-buizen (VT) de inspuitmondstukken bedekken (IJ).

Lees de punten 1 tot 7 door vooraleer met punt 1 te beginnen.

1) DE BARBECUE STEEDS AANSTEKEN MET OPEN DEKSEL.
2) Controller of de lade goed in het grillhuis is geschoven.
3) Controller of de regelknuppen op de stand "OFF" (O) staan.
4) Schuif de uiteinden van de gasslang zo ver möglichk over de tule van het drukregelaar en van het toestel (die zich anschter het bedieningspaneel bevindt) en schroef het drukregelaar op de gasfles.
5) Open de kraan van de gasfles.
6) Druk een vall de regelknoppen in en draai die op de stand "MAXIMUM" (4), druk daama onmiddelijk op de ontstekingsknop (5) tot u een klik hoor. Indien de brander Niet bij de eerste klik gaat branden, de ontstekingsknop opnieuw « enige keren » indrukken.
7) Indien de brander nog steeds nicht brandt, draai dan de regelknop opniew op de stand "OFF" (O). Wacht 5 Minutes vooraleer opniew te beginnen.
8) Zodra de brander brandt, kan de andere brander automatisch aangestoken worden door de 2de regelknop op de stand "MAXIMUM" (4) teplaatsen zonder dat het waar bij nodig is de ontstekingsknop in te drukken.

BELANGRIJK: Indien de brander na de tweede poging nog steeds Niet brandt, ga dan na of de gasaanvoeropeningen van de brander of de venturibuisjes nicht verstopt zich. Vooraleer de lade uit te nemen, steeds de kraan van de gasfles dichtdraaien en het redueerventiel van de kraan losschroeven.

i) MANUELE ONTSTEKING

Indien de automatische ontsteking nicht werkt,plaats dan de regelknop op "OFF" (O).

Verwijder deplaat of het rooster waarop de lavastenen rusten om toegang te krijgen tot de brander.

Houd een aangestoken lucifer vlakbij de uitgangen van de brander en draai de hendel op het regelpaneel aan de kant waar u de lucifer vasthoudt maar de hoogste stand (

Vervolgens draait u de knop maar een lagere stand en plaatst deplaat of lavastenen wee terug, waar bij u uw handen steeds op veilige afstand van de vlammen houdt.

j) DOVEN

Breng de regelknoppen in de stand "OFF" (O) en sluit verzolgens de kraan van de gasfles.

k) AANSTEKEN VAN ZIJBRANDER

(VOLGENS MODEL)

De zichbrander kan alleen of samen met de grill werken.

Aansteken : Draai de knop van de gasfles open.

Check op gaslekken vanaf de aansluiting van de fles

tot de zichbrander (zie § F). Check ook de staat van de buis die beiden verbind. Indien denen verrangen要去 worden, bel dan de afdeling After Sales, zich bijkleine onregelmatigheden.

Open de knop van de zijbrander (richting +) en duw op de aansteek-knop tot ontsteking (½) (duw tot 3 a 4 keer als nodig is). Als het Niet gaat, neem een lucifer of aansteker die U gegen de brander houdt tot ontsteking.

Regel de vlam in verhouding met de pan die U gebruikt.
Geen pan gebruiken met een diameter van minder dan 10 cm of meer dan 26 cm.

I) DOVEN / UITDOEN VAN VERWARMER

(VOLGENS MODEL)

Sluit de knop van zichbrander (richting - )en ook de knop van de gasfles als de grill Niet aanstaat.

• Vervang de gasfles steeds op een goed ventilerende plaats waar zich geen vlammen, vonden of warmtebronnen bevinden.
• Draai de regelknopen op de stand "OFF" (O) en sluit verwolgens de kraan van de gasfles.
• Schroef het reducereventiel los en ga na of de pakking op+zijn plaatz it en in goede staat verkeert.
• Breng de volle gasfles aan, schroef het reducerventiel opnieuw vast en let er hierbij op dat de slang nicht geforceerd worden.

n) GEBRUIK

Het is raadzaam hittebestendige handschoenen te gebruiken bij het hanteren van de hare onderdelen.

Laat het toestel voor elk gebruik 10 minuten branden op de stand "MAXIMUM" (4) en met gesloten deksel. Voor de eerste ingebruinkeming ongeveer 20 minutes latenten voorverwarmen om alle vergeuren van de(APpeerdeonderdelen te venwijderen.

De grillsnelheid kan geregeld worden d.m.v. deregelknuppen.

Temparatuur bij gesloten deksel: op de stand "MAXIMUM" (4) ongeveer 340^ , op de stand "MINIMUM" (5) ongeveer 175^ , met alle daartussen gelegen varieties. Afhankelijk van de te bereiden gerechten is het möglichk slechts de helft van het rooster te gebruiken door slechts een zijde van de brander aan te steken. Doe het deksel na gebruik dicht en LAST het toestel nog engeveer 10 minutes op de stand "MAXIMUM" (4) branden om alle etensresten of het vet op het rooster of op de lavastenen op te branden (zelfreining).

HET IS NORMALL DAT DE VALM TIJDENS HET GRILLEN ORANJE WORDT.

BELANGRIJK:

Indien de brander tijdens het gebruik ooit dooft, draai de regelknoppen dan onmiddelijk op de stand "OFF" (O), open het deksel en wacht 5 Minutes om het nicht verbrande gas teLATen ontsnappen. Dan pas opnieuw proberen de brander te ontsteken.

Model met brandnet

Indien uw barbecue isuitgerust met eenbrandnet (zie afbeelding),moet u bij het braden vanvet vlees (kip, eend,worsten, enz.) de

branders op de minimale stand zetten (♂) om te voorkomen dat het bakvet verbrandt. Bovendien kan het nodig+zijn om het+aantal te braden stukken op het bakrooster te verminderen en de stukken over meerde braadperiodes te verdelen.

o) REINIGING EN ONDERHOUD

Breng nooit wijzigingen aan uw toestel aan Dit zou gevaar met zich hunnen meebrengen.

WEGNEEMBARE LADE : Om de goede werkung van uw toestel te blijven garanderen, is het raadzaam de lade regelmatig (om de 4 a 5 keer) te reinigen.

Wacht voor het reinigen steeds totdat het toestel is afgekoeld. Draai de kraan van de gasfles zich en schroef het redueerventiel los. verwijder de lade en reinig de bovenzijde van de brander, de wanden en de bodem van de lade met een in water en wat afwasmiddel gedompelde spons. Indien nodig een natgemaakte stalen borstel gebruiken.

De lade nicht in de vaatwasmachine of onder een waterstraal reinigen. Controller of de gaatjes van de brander Niet verstopt

zijn en-Laat hem drogen vooraleer opnieuw te gebruiken. Gebruik indien notig een metalen borstel om de gaatjes van de brander te ontstoppen.

Als het toestel meer dan een maand Nieteer gebruikt is, controlleren dan ook of de openingsen van de venturibuisjes Niet

door spinnewebben verstoot zich, wat voor een gebrekkige werkking van de grill of voor een gevaarlijke verbranding van gas

buiten de brander zou kunnen zorgen.

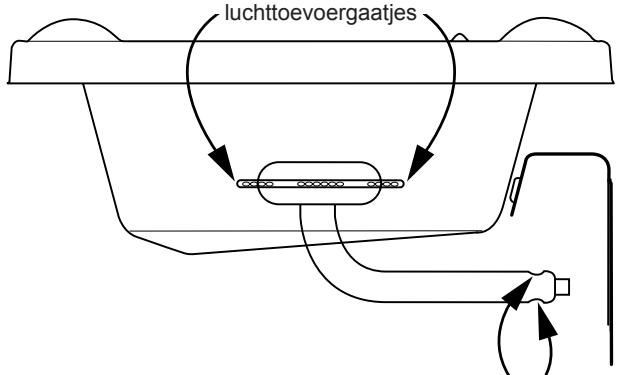

Maak zo nods de openingsen van de Venturi-buizen (zie onderstaande figuur) of de brander schoon.

openingen van de venturi-buisjes

N.B. Door regelmatig onderhoud blijdt de brander in goede staat voor een veelvuldig gebruik en worden vroegtijdige roestvorming maar aanleiding van de zure resten van de geroosterde voedingswaren voorkomen. Het isECHter wel normal dat de brander na verloop van vrij roestvorming vertoont en een verroeste brander die normaal werkt hoeft nicht verrangen te worden. Vervanging van de brander is slechts noodzakelijk bij abnormale werkinq.

VETVANGER: met een vochtige spons reinigen.

WANDEN VAN HET GRILLHUIS, LEIGROEVEN VAN DE LADE, DEKSEL (aar gelang het model), ROOSTERS, BEDIENINGSPANEEL:

Deze onderdelen ook regelmatig schoonmaken met een spons en wat afwasmiddel. Gebruik geen schurende Produkten. De roosters Niet in een zelfreinigende oven reinigen, want de te hove temperatuur zou de verchroomde onderdelen können beschadigen.

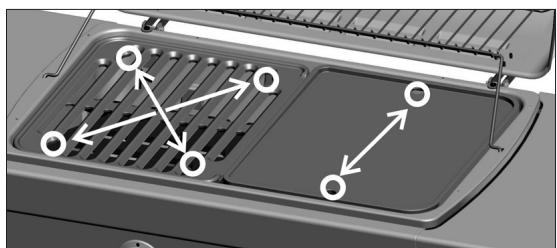

BAKPLATEN

Wacht tot de bakplaat is afgekoeld alvorens deze schoon te make. Gebruik Campingaz® Cleaner Spray, BBQ cleaner en BBQ borstels.

Nadat u de bakroosters hebts schoongemaaakt en gedroogd, smeert u ze Licht in met vet om ze te beschermen gegen roestvorming en om te voorkomen dat er voedsel aan blijft plakken.

Campingaz® raadt aan om een dunne laag plantaardige olie op de bakroosters aan te brengen met een theedoek. Om eenplaat of rooster eenheid te verwijderen,plaatst u een vinger van elke hand in twee tegenoverliggende openings (zie afbeelding hieronder). Til en verwijder het rooster of deplaat van uw toestel.

p) OPBERGEN

• De kraan van de gasfles na elk gebruik zichdraaien.
• Indien u uw barbecue binnen opbergt, verwijder dan de gasslang.
• Indien u uw toestel buiten opbergt, is het raadzaam een be schermende hoes te gebruiken (zie hoofdstuk toebehoren).
• Indien het toestelijdens een langeperiode Niet gebruikt worden, is het raadzaam de branderlade weg te nemen en deze op een droge en beschutteplaats op te bergen (vb. : garage). Bewaar de lavastenen op een droge plaats.
• In een omgeving die roest bevordert (zoals in de buurt van de zee) dient u extra voorzichtig met het product om te gaan. Laat het product Niet zonder bescherming buiten staan. Bewaar het in een beschutte en droge omgeving.

q) LAVASTENEN (haar gelang het model)

De lavastenen要去en verrangen worden wanner ze met vet doordrenkt zijn of wanner ze ten gevolge van erosie door het

rooster vallen, wat het geval is wanner het toestel een groot aantal keren gebruikt werk.

De lavastenen in een enkele laag regelmatig verdelen. Niet opstapelen en tussen de stenen eenkleine ruimte openlaten voor de luchtdoorstroming.

Gebruik geen houtskool in deplaats van, of bij de bijgeleverde lavastenen.

Vervang de lavastenen door de door Campingaz® verkochte stenen. Wij+kunnen geenszins aansprakelijk worden gesteld bij het gebruik van andere lavastenen indien dit gevaar kan inhonden voor de gebruiker.

Maak de lavastenen nicht nat. Gebruik geen natte of vochtige lavastenen. Laat ze vooraf op een beschutte plek drogen.

r) ACCESSORIES

ADG ('Application Des Gaz') adviseert zichn gasbarbecues systematisch te gebruiken met accessoires en onderdelen van het merk Campingaz'. ADG wijst elke aansprakelijkheid af in geval van beschadiging of slechte werkking ten gevolge van het gebruik van accessoires en/of onderdelen van een ander merk.

s) BESCHERMING VAN HET MILIEU

Denk aan de bescherming van het milieu! Uw apparaat bevat materialen die ingezameld of gerecycled+kennen worden. Breng het maar de milieustraat in uw gemeente en scheidt de verpakkingsmaterialien.

T. probleemoplossing

Storingen	Mogelijk oorzaken/aktie
De brander wil nicht branden	• Geen gas. • Regelaar werkkt nicht. • Slang, klep, Venturileiding of branderopening is geblokkeerd. • Venturileiding nicht correct op het aangebracht.
Brander maar een 'ploppend' geluid of blaast zichzelf uit	• Controller de gastoevoer. • Controller de slangaansluitingen. • Neem contact op met After Sales Service.
Sputterende, onstabilevlammen	• Er kan lucht in de neue fles zitten. Dit probleem zal door het gebruik voort te zetten vanzelf verdwijnen. • Neem contact op met After Sales Service.
Grote vlammen op het oppervliak van de brander	• Jet Niet goed op de Venturileiding aangebracht. Duw de Venturileiding better op de jet. • De Venturileiding is verstopt (door bijv. spinnenwebben). Maak de leiding schoon. • Neem contact op met After Sales Service.
Alleenkleine vlammen uitt jet	• De fles is bijna leeg. Vervang deze met een volle fles en het probleem zal opgelost zijn. • Neem contact op met After Sales Service.
Te veel verbranden van vet	• Reinig de beschemplaat boven de brander. • Grilltemperatuur te hoog: Verminder de vlamhoogte. • Maak de vetopvangbak schoon.
Branders gaan branden met een lucifer, maar nicht met de Piezo ontsteking	• Defecte ontstekingsknop, bedrading of elektrode. Controller de kabelaansluitingen van de ontsteking. • Controller de staat van de elektrode en de bedrading. • Neem contact op met After Sales Service.
Vlammen bij een aansluiting	• Lekkende aansluiting. • Zet de gastoevoer onmiddelijk uit. • Neem contact op met After Sales Service.
Niet genoeg hitte	• Verstopte jet of Venturileiding. • Neem contact op met After Sales Service.
Vlammen achefter de regelknop	• Defecte klep. • Zet het apparaat uit. • Neem contact op met After Sales Service.
Vlammen onder het bedieningspaneel	• Zet het apparaat uit. • Sluit de gascilinder af. • Neem contact op met After Sales Service.
