Produkttyp	Väggmonterad köksfläkt
Märke	ELICA
Modell	VIVACE BL/A/60
Bredd (cm)	60
Strömförsörjning	220-240 V / 50 Hz (uttag eller direktanslutning)
Hastighetsnivåer	3 hastigheter (T1, T2, T3) + timer
Belysning	LED eller halogen 12V 20W max (typ G4)
Fettfilter	Metallfilter som kan diskas i diskmaskin eller för hand
Kolfilter	Valfritt för recirkulationsversion, byte var 4:e månad
Minsta installationshöjd	45 cm (elektrisk spis) eller 65 cm (gas-/blandspis)
Användningsversion	Sugande (utomhusavluftning) eller filtrerande (inomhusrecirkulation)
Anslutningsflänsens diameter	Kontrollera på flänsen (ej specificerad)
Ungefärlig vikt (kg)	15
Säkerhetsstandarder	EN/IEC 60335-1, EN/IEC 60335-2-31
Reparerbarhet	Byte av lampor och filter möjligt av användaren
Rekommenderad rengöring	Fuktig trasa med neutralt rengöringsmedel, inga slipmedel eller alkohol
Rengöringsfrekvens för fettfilter	Var 40:e användningstimme (minst en gång i månaden)
Bytesfrekvens för kolfilter	Var 160:e timme eller var 4:e månad
Garanti	Standard 2 år (ej specificerad)
Tillverkningsland	Italien (italienskt märke)

Vanliga frågor - VIVACE BL/A/60 ELICA

Vilket är det minsta avståndet mellan fläkten och hällen?

Det minsta avståndet är 45 cm för en elektrisk spis och 65 cm för en gas- eller blandspis. Om hällens instruktioner anger ett större avstånd, gäller det.

Hur rengör man metallfettfiltret?

Fettfiltret ska rengöras en gång i månaden med ett milt rengöringsmedel, för hand eller i diskmaskin på låg temperatur och kort program. Diskmaskin kan orsaka missfärgning men påverkar inte prestanda.

När ska kolfiltret bytas?

Kolfiltret ska bytas var 4:e månad eller efter 160 timmars användning. Det kan inte rengöras eller återvinnas.

Hur använder man timern?

Timern (T4) kan aktiveras efter att en hastighet valts. Tiden beror på hastigheten: 20 minuter för T1, 15 minuter för T2, 10 minuter för T3. Motsvarande LED blinkar i fast läge.

Hur återställer man filtermättnadsindikatorn?

När indikatorerna blinkar (T1+T2 för fettfilter, T1+T3 för kolfilter), tryck samtidigt på motsvarande knappar (T1+T2 eller T1+T3) medan fläkten är avstängd. LED blinkar snabbt två gånger för att bekräfta.

Vad gör man om belysningen inte fungerar?

Innan du kontaktar service, kontrollera att lamporna är korrekt insatta i sina hållare. För att byta en lampa, använd en liten platt skruvmejsel för att lossa locket, byt sedan lampan mot en av samma typ (LED eller halogen 12V 20W max G4).

Kan jag använda fläkten utan kolfilter?

Ja, om fläkten är installerad i sugande version med utomhusavluftning. Kolfiltret tas då bort. För filtrerande version (recirkulation) är kolfiltret obligatoriskt.

Hur installerar man fläkten i sugande version?

Anslut en avluftningskanal (medföljer ej) med samma diameter som anslutningsflänsen. Ta bort kolfiltret om det finns. Följ minimiavståndet och använd lämpliga skruvar och pluggar för väggen.

Vilka typer av lampor används och hur byter man dem?

Fläkten använder LED- eller halogenlampor 12V 20W max (G4). För att byta en lampa, koppla bort apparaten, säkerställ att lampan är kall, lossa locket med en platt skruvmejsel, byt lampan och sätt tillbaka locket.

Är fläkten lämplig för induktions- eller gashällar?

Ja, fläkten är utformad för alla typer av spisar, förutsatt att minimiavstånden följs: 45 cm för elektrisk (inklusive induktion) och 65 cm för gas eller blandspis. Den klarar upp till 6 brännare.

BRUKSANVISNING VIVACE BL/A/60 ELICA

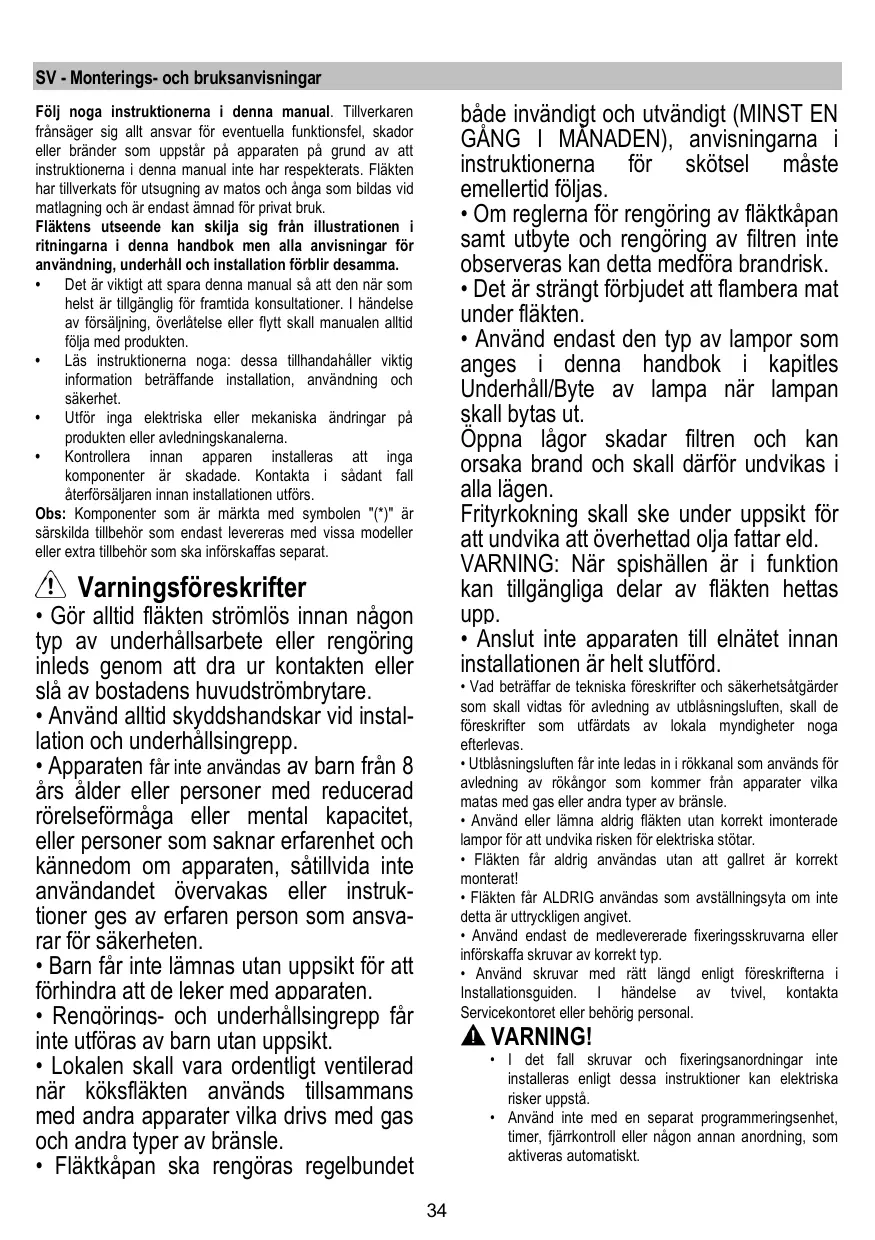

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är märkta med symbolen (^*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som sak införskaffas separat.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle. Fläktkåpan skall rengöras regelbundet

både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.

• Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
• Det är strängt förbjudet att flambera mat under fläkten.
• Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Fritering skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd. Vad beträffar de tekniska föreskrifterna och säkerhetsåtgärderna som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar.
• Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall istället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Frånluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

VARNING!

Avledningsröret medlevereras inte och ska införskaffas separat.

Avledningsröret ska ha samma diameter som anslutningsflänsen.

VARNING!

I det fall fläkten är försedd med kolfilter ska dessa tas ur. Rören och utloppsöppningarna i väggen med vilka fläkten ska anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd esskortrsonmogljt. ! Röret skull vara Saraekt som möjigt (högsta tillatna vindel på bojarna 90° ). ! Undvik stora skillnader i roretsvarsnittsarea.

Filtrerande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 45 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd ska detta respekteras.

Som beskrivits i installationsritningar utför 6 hål (diameter 8 mm, 40 mm djup), i de lägen som visas i borrallen, för att fixera huven fastet och den öppna spisen. Kontrollera efter installationen att motorhuven och skorstenen är helt i linje.

Denna produkt är godkänd för installation på hällar med upp till 6 brännare.

Elektrisk anslutning

Nätspänningen ska motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt ska denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats ska en godkänd tvåpolig strömbrytare installeras som garanterar fullständig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

VARNING!

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Varning! Byte av elektrisk kabel ska utföras av auktoriserad servicetekniker i syfte att undvika alla typer av risker.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/filtren om sådana är medlevererade (se även den härför gällande paragrafen). Denna/dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spara.

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av vägg/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpliga för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Funktion

Tryck in T1 för att aktivera den första hastigheten. När funktionen är aktiverad tänds LED-lampan med fast ljus. Tryck in T1 igen för att stänga av fläkten.

Andra hastighet (T2)

Tryck in T2 för att aktivera den andra hastigheten. När funktionen är aktiverad tänds LED-lampan med fast ljus. Tryck in T2 igen för att stänga av fläkten.

Tryck in T3 för att aktivera den tredje hastigheten. När funktionen är aktiverad tänds LED-lampan med fast ljus. Tryck in T3 igen för att stänga av fläkten.

Timer (T4)

Timern kan aktiveras när den första, andra eller tredje hastigheten är aktiverad. När funktionen är aktiverad tänds både timerns LED-lampa (T4) och lampan för den tidigare valda hastigheten (T1/T2/T3) med fast ljus.

Timern varar beroende på den valda hastigheten:

När en hastighet är tidsinställd kan man inaktivera timern genom att trycka in T4 eller en av de andra inte aktiverade hastigheterna. För att stänga av fläkten, tryck på nytt in hastigheten för vilken man tidigare hade tillämpat tidsinställningen.

Belysning (T5)

Belysningen kan aktiveras när som helst genom att trycka in knappen T5. När funktionen är aktiverad tänds LED-lampan med fast ljus.

Installera filter

Aktiveringen eller inaktiveringen av filtrets indikatorer kan utföras endast med fläkten avstängd.

För att nå konfigurationsmenyn, tryck länge på T2 + T3, en gång i menyn börjar T1 blinka.

Standardinställningen är:

• fettfilterindikator (T2) tänd, således aktiverad;
• luktfilterindikator (T3) släckt, således inte aktiverad.

T2 aktiverar/inaktiverar indikatorn för fettfiltret. T3 aktiverar/inaktiverar indikatorn för luktfiltret. För att lämna menyn, tryck länge på T1 eller vänta 10 sekunder.

Återställning av filter

Fläkten anger regelbundet att filtret behöver genomgå underhåll:

• fettfilter var 40:e timme;
• luktfilter var 160:e timme.

I denna händelse, när användaren rör vid vilken knapp som helst, med fläkten avstängd, kommer gränssnittet i 10 sekunder att meddela två typer av behov:

• om T1+T2 blinkar: underhåll av fettfiltret;
• om T1+T3 blinkar: underhåll av luktfiltret.

Under dessa 10 sekunder är det möjligt att återställa fettfiltret genom att trycka in T1+T2 och återställa luktfiltret genom att trycka in T1+T3. Vid avslutad återställning blinkar knappkombinationen snabbt två gånger. Gränssnittet fungerar nu som vanligt.

Observera:

Under de 10 sekunderna fungerar fläkten normalt, men ingen återkoppling är synlig på hastighetsknapparna. Om ingen procedur utförs under de 10 sekunderna kommer LED-lamporna att sluta blinka och den synliga återkopplingen återgår till den normala funktionen.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 11

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 12

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mattas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.

Filtret kan INTE rengöras eller återanvändas.

Runda kolfilter

Applicera ett filter på varje sida för att täcka motorfläktens båda skyddsgaller och vrid dem därefter medurs.

Vid nedmontering vrider man filtret moturs.

Byte av lampor

Fig. 10

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på märkplåten eller intill fläktens lampa.

1. Ta bort skyddet med hjälp av en liten platt skruvmejsel eller liknande verktyg.
2. Byt ut den gamla glödlampan med en LED- eller halogenlampa med samma egenskaper som anges på etiketten eller i närheten av glödlampan:

LED-lampa: Kontakta tekniska servicekontoret för byte av lysdioderna.

Halogenlampor: 12V - 20W max - G4 (var noga med att inte röra vid dem med händerna).

1. Stäng plafonden igen (fixering genom intryckning).

Om belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar tekniska servicekontoret.

OBS! Strömledningen måste bytas ut av auktoriserad teknisk service eller av en elektriker.

Montering

Före installationen:

Aktivering och deaktivering av filterindikatorerna kan endast göras när fläkten är avstängd.

För att få tillgång till konfigurationsmenyn måste man hålla in

Kolfilter (endast med luftrecirkulation)

Fig. 12
