Produkta veids	Sienas virtuves tvaika nosūcējs
Zīmols	ELICA
Modelis	VIVACE BL/A/60
Platums (cm)	60
Barošana	220-240 V / 50 Hz (kontaktligzda vai tiešs pieslēgums)
Ātruma līmeņi	3 ātrumi (T1, T2, T3) + taimeris
Apgaismojums	LED vai halogēna 12V 20W max (G4 tips)
Tauku filtrs	Metāla filtrs, mazgājams trauku mazgājamā mašīnā vai ar rokām
Ogļu filtrs	Papildus recirkulācijas versijai, nomaiņa ik pēc 4 mēnešiem
Minimālais uzstādīšanas augstums	45 cm (elektriskā plīts) vai 65 cm (gāzes/jauktā plīts)
Izmantošanas versija	Izplūdes (ārējā izvade) vai recirkulācijas (iekšējā cirkulācija)
Savienojuma atloka diametrs	Jāpārbauda uz atloka (nav norādīts)
Aptuvenais svars (kg)	15
Drošības standarti	EN/IEC 60335-1, EN/IEC 60335-2-31
Remontējamība	Lietotājs var nomainīt lampas un filtrus
Ieteicamā tīrīšana	Mitra drāna ar neitrālu mazgāšanas līdzekli, bez abrazīviem vai spirta
Tauku filtra tīrīšanas biežums	Ik pēc 40 lietošanas stundām (vismaz reizi mēnesī)
Ogļu filtra nomaiņas biežums	Ik pēc 160 stundām vai ik pēc 4 mēnešiem
Garantija	Standarta 2 gadi (nav precizēts)
Ražošanas valsts	Itālija (itāļu zīmols)

Bieži uzdotie jautājumi - VIVACE BL/A/60 ELICA

Kāds ir minimālais uzstādīšanas attālums starp tvaika nosūcēju un plīts virsmu?

Minimālais attālums ir 45 cm elektriskajai plītij un 65 cm gāzes vai jauktajai plītij. Ja plīts instrukcijās norādīts lielāks attālums, tas prevalē.

Kā notīrīt metāla tauku filtru?

Tauku filtrs jātīra reizi mēnesī ar neagresīvu mazgāšanas līdzekli, ar rokām vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā. Mazgāšana trauku mazgājamā mašīnā var izraisīt krāsas izmaiņas, bet neietekmē veiktspēju.

Kad jānomaina ogļu filtrs?

Ogļu filtrs jānomaina ik pēc 4 mēnešiem vai pēc 160 stundām lietošanas. To nevar tīrīt vai atjaunot.

Kā lietot taimeri?

Taimeri (T4) var aktivizēt pēc ātruma izvēles. Darbības laiks atkarīgs no ātruma: 20 minūtes T1, 15 minūtes T2, 10 minūtes T3. Atbilstošās LED mirgo fiksētā režīmā.

Kā atiestatīt filtru piesātinājuma indikatoru?

Kad indikatori mirgo (T1+T2 tauku filtram, T1+T3 ogļu filtram), vienlaicīgi nospiediet atbilstošās pogas (T1+T2 vai T1+T3), kamēr nosūcējs ir izslēgts. LED mirgos divas reizes, lai apstiprinātu.

Ko darīt, ja apgaismojums nedarbojas?

Pirms sazināšanās ar servisa centru, pārbaudiet, vai lampas ir pareizi ievietotas. Lai nomainītu lampu, izmantojiet nelielu plakanu skrūvgriezi, lai atvērtu vāciņu, un nomainiet ar tāda paša veida lampu (LED vai halogēna 12V 20W max G4).

Vai es varu lietot nosūcēju bez ogļu filtra?

Jā, ja nosūcējs ir uzstādīts kā izplūdes versija ar ārējo izvadu. Tad ogļu filtrs tiek noņemts. Recirkulācijas versijai (iekšējai cirkulācijai) ogļu filtrs ir obligāts.

Kā uzstādīt nosūcēju izplūdes versijā?

Pievienojiet izvades cauruli (nav iekļauta) ar tādu pašu diametru kā savienojuma atlokam. Noņemiet ogļu filtru, ja tāds ir. Ievērojiet minimālo uzstādīšanas augstumu un izmantojiet sienai piemērotas skrūves un dībeļus.

Kāda veida lampas tiek izmantotas un kā tās nomainīt?

Nosūcējā tiek izmantotas LED vai halogēna 12V 20W max (G4) lampas. Lai nomainītu lampu, atvienojiet ierīci, pārliecinieties, ka lampa ir auksta, ar plakanu skrūvgriezi atveriet vāciņu, nomainiet lampu un aizveriet vāciņu.

Vai nosūcējs ir piemērots indukcijas vai gāzes plītīm?

Jā, nosūcējs ir paredzēts visu veidu plītīm, ievērojot minimālos attālumus: 45 cm elektriskajām (ieskaitot indukciju) un 65 cm gāzes vai jauktajām. Tas ir piemērots līdz 6 degļiem.

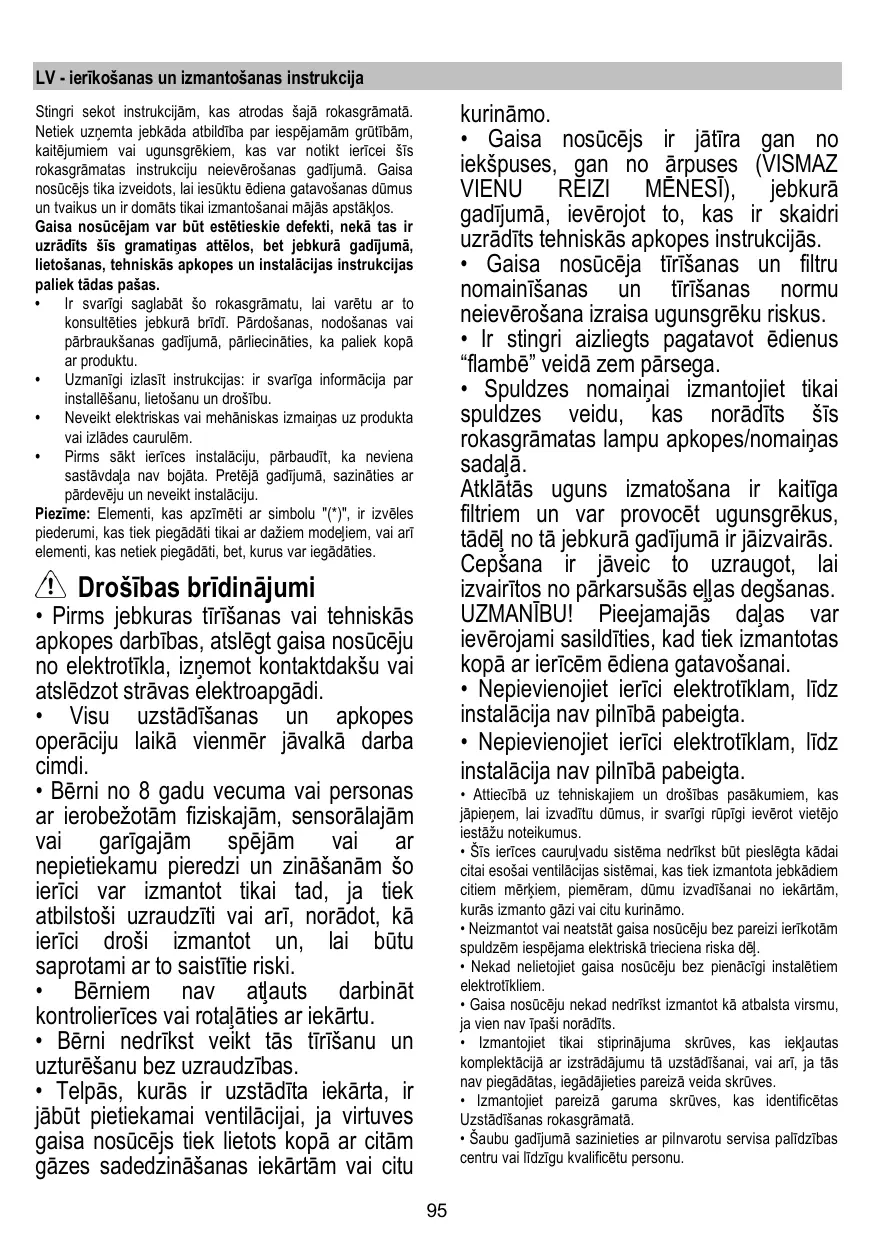

LIETOŠANAS INSTRUKCIJA VIVACE BL/A/60 ELICA

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Netiek uzņemta nekāda atbildība par iespējamām problēmām, bojājumiem vai ugunsgrēkiem, kas var rasties ierīcei, ja netiek ievērotas šīs rokasgrāmatas instrukcijas. Gaisa nosūcējs ir izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un ir paredzēts tikai lietošanai mājas apstākļos.

Gaisa nosūcējam var būt estētiski defekti, nekā tas ir uzrādīts šīs grāmatas attēlos, bet jebkurā gadījumā lietošanas, tehniskās apkopes un instalācijas instrukcijas paliek tādas pašas.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārvākšanās gadījumā pārliecinieties, ka tā paliek kopā ar produktu. Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par instalēšanu, lietošanu un drošību.
• Neveiciet elektriskas vai mehāniskas izmaiņas uz produkta vai izplūdes caurulēm.
• Pirms sākt ierīces instalāciju, pārbaudiet, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet instalāciju.

Piezīme: elementi, kas apzīmēti ar simbolu (*), ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības atslēdziet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi. Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot un lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām gāzes sadedzināšanas iekārtām vai citu

kurināmo.

Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), jebkurā gadījumā ievērojot to, kas ir skaidri uzrādīts tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas instrukciju neievērošana izraisa ugunsgrēka riskus. - Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega. - Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

Atklātas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkaršušās eļļas degšanas. UZMANĪBU! Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.
• Neizmantojiet vai neatstājiet nosūcēju bez pareizi ierīkotām spuldzēm, jo pastāv iespējama elektriska trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā izstrādājuma uzstādīšanai, vai, ja tās nav piegādātas, iegādājieties pareiza veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem var izraisīt elektriska apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā mājas atkritumam, bet tas ir jānogādā atbilstošā atkritumu savākšanas punktā, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izlietošanas servisā vai veikalā, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju minimālā ātrumā, kad sākat gatavošanu, un atstājiet to ieslēgtu vēl dažas minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu tikai ārkārtējos gadījumos. Nomainiet ogļu filtru(-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru(-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet ventilācijas sistēmas maksimālos diametrus, kas norādīti šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un ir domāts tikai izmantošanai mājas apstākļos.

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi caur izvadīšanas cauruli, kas ir piestiprināta pie atloka savienojuma.

UZMANĪBU!

Evakuācijas caurule nav dota līdzi, un tā ir jāiegādājas.

Izvadīšanas caurules diametram ir jābūt vienādam ar savienošanas gredzena diametru.

UZMANĪBU!

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atverumiem ar diametru, kas ir vienāds ar gaisa izejas diametru (savienošanas atloks).

Sienas izvadīšanas cauruļu un atverumu izmantošana ar mazāku diametru noteikti samazinās iesūkšanas rezultātu un stipri paaugstinās troksni.

Tādēļ tiek noraidīta jebkura atbildība šajā sakarā.

Izmantot garu cauruli, pēc iespējas mazāk. Izmantot cauruli ar pēc iespējas mazāk locijumiem (locijuma maksimālais leņķis: 90°). Izvairīties no caurules diametra straujām izmaiņām.

Filtra versija

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildu filtrēšanas sistēmu uz aktīvo ogļu pamata.

Uzstādīšana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nedrīkst būt mazākam par 45 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētās virtuves gadījumā.

Gadījumā, ja uzstādīšanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Kā tas ir aprakstīts instalācijas attēlos, veikt 6 atverumus (8 mm dziļus, 40 mm), urbšanas šablona norādītajās pozīcijās, lai piestiprinātu gaisa nosūcēju un dūmvada atbalsta skavu. Kad instalācija ir pabeigta, pārbaudīt, ka gaisa nosūcējs un dūmvads ir perfekti izlīdzināti.

Produkti ir apstiprināti uzstādīšanai uz plītīm ar maksimums 6 degļiem.

Elektriskais pieslēgums

Tīkla spriegumam ir jāatbilst spriegumam, kas atzīmēts uz plāksnītes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc uzstādīšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tiešai pieslēgšanai pie elektriskās sistēmas) vai ar kontaktdakša neatrodas pieejamā zonā, arī pēc uzstādīšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārsprieguma kategorijas III nosacījumos, saskaņā ar uzstādīšanas likumiem.

UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudīt, ka tīkla kabelis ir ierīkots pareizi.

Uzmanību! Barošanas vada nomaiņu ir jāveic tehniskās apkalpošanas dienestam, lai novērstu jebkuru risku.

Uzstādīšana

Pirms uzsākt uzstādīšanu:

• Pārbaudīt, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai ierīkošanas zonai.
• Noņemiet aktīvās ogles filtru(s), ja tādi ir piegādāti ar ierīci (skat. attiecīgu paragrāfu). Tam/tiem ir jābūt montētam/tiem atpakaļ, tikai ja Jūs vēlaties izmantot gaisa nosūcēju filtrācijas versijā.
• Pārbaudiet, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas utt.), gadījumā, ja tas tā ir, tās ir jāizņem un jāsaglabā.

Gaisa nosūcējs ir aprīkots ar fiksēšanas korkiem, kas ir piemēroti sienu/griestu lielākajai daļai. Jebkurā gadījumā ir nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem ir jābūt pietiekosi biezai/iem, lai noturētu gaisa nosūcēja svaru.

Darbība

I	II	III	L	O
T1	T2	T3	T4	T5

Pirmais ātrums (T1)

Nospiediet T1, lai aktivizētu pirmo ātrumu. Ja funkcija ir aktivizēta, gaismas diode deg nepārtraukti. Lai tvaika nosūcēju izslēgtu, vēlreiz nospiediet T1.

Otrais ātrums (T2)

Nospiediet T2, lai aktivizētu otro ātrumu. Ja funkcija ir aktivizēta, gaismas diode deg nepārtraukti. Lai tvaika nosūcēju izslēgtu, vēlreiz nospiediet T2.

Trešais ātrums (T3)

Nospiediet T3, lai aktivizētu trešo ātrumu. Ja funkcija ir aktivizēta, gaismas diode deg nepārtraukti. Lai tvaika nosūcēju izslēgtu, vēlreiz nospiediet T3.

Taimeris (T4)

Taimeri var aktivizēt, kad ir aktivizēts pirmais, otrais vai trešais ātrums. Ja funkcija ir aktivizēta, gan taimera gaismas diode (T4), gan iepriekš izvēlētā ātruma gaismas diode (T1/T2/T3) deg nepārtraukti.

Taimeris ilgst, atkarībā no izvēlētā ātruma:

Filtra indikatorus var aktivizēt vai deaktivizēt tikai tad, ja tvaika nosūcējs ir izslēgts.

Lai piekļūtu konfigurācijas izvēlnei, ilgi nospiediet T2+T3, pēc tam, kad T1 sāk mirgot.

Noklusējuma iestatījums ir:

• prettauku filtra indikators (T2) ieslēgts, tāpēc aktīvs;
• pretsmakas filtra indikators (T3) izslēgts, tāpēc nav aktīvs;

T2 aktivizē/deaktivizē tauku filtra indikatoru. T3

aktivizē/deaktivizē smakas filtra indikatoru. Lai izietu no izvēlnes, ilgi nospiediet T1 vai uzgaidiet 10"

Filtra atiestatīšana

Tvaika nosūcējs regulāri signalizē, ja filtriem nepieciešama apkope:

• prettauku filtram ik pēc 40 stundām;
• pretsmakas filtram ik pēc 160 stundām.

Šajā gadījumā, ja tvaika nosūcējs ir izslēgts, lietotājam pieskaroties jebkurai pogai, interfeiss signalizē par divu veidu vajadzībām pēc 10":

• ja mirgo T1+T2: prettauku filtra apkope;
• ja mirgo T1+T3: pretsmaku filtra apkope.

10" laikā ir iespējams atiestatīt prettauku filtru, nospiežot

T1+T2, un atiestatīt pretsmaku filtru, nospiežot T1+T3

Atiestatīšanas beigās pogu kombinācijas mirgo ātri divas reizes. Tagad interfeiss darbojas kā parasti.

Uzmanību:

10" laikā tvaika nosūcējs darbojas normāli, bet nav ātruma pogu vizuālās atgriezeniskās saites. Ja 10" laikā netiek veikta neviena darbība, gaismas diodes pārstāj mirgot un vizuālā atgriezeniskā saite atgriežas normālā stāvoklī

Tehniskā apkalpošana

Tīrīšana

TĪRĪŠANAI ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Attēls 11

Notur tauku daļiņas, kas veidojas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai tauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot ISO ciklu. Ja tas tiek mazgāts tauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās.

Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

Aktīvo ogļu filtrs (Tikai versijai ar filtru)

Attēls 12

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšanās notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtrēšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

Pielietot vienu filtru katrai pusei, lai nosegtu dzinēja lapstinriteņa abus aizsardzības režģus, pēc tam pagriezt pulksteņrādītāja virzienā.

Nomontēšanai pagriezt pretēji pulksteņrādītāja virzienam.

Spuldžu nomaiņa

Attēls 10

Atvienot ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecinieties, ka tās ir aukstas.

Nomainīt bojātu spuldzi ar tāda paša veida spuldzi, kā tas norādīts uz īpašību etiķetes vai arī kā tas ir norādīts uz pašas spuldzes gaisa nosūcējā.

1. Izņemt aizsardzību, ar plakana skrūvgrieža, vai līdzīga priekšmeta palīdzību.
2. Nomainīt bojāto spuldzi ar LED vai halogēna spuldzi, kurai ir tādas pašas īpašības, pamatojoties uz to, kas ir uzrādīts uz īpašību etiķetes vai blakus spuldzei:

LED spuldze: nomaiņai griezties tehniskās apkalpošanas servisā.

Halogēna spuldze: 12V - 20W max - G4 (uzmanoties, lai neaiztīktu tās ar rokām).

1. Aiztaisīt aizsargu (fiksēšana ar klikšķi).

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
