VIVACE BL/A/60 - Køkkenemhætte ELICA - Gratis brugsanvisning og manual

Produkttype	Vægmonteret emhætte
Mærke	ELICA
Model	VIVACE BL/A/60
Bredde (cm)	60
Strømforsyning	220-240 V / 50 Hz (stik eller direkte tilslutning)
Hastighedsniveauer	3 hastigheder (T1, T2, T3) + timer
Belysning	LED eller halogen 12V 20W max (type G4)
Fedtfilter	Metal filter, kan vaskes i opvaskemaskine eller i hånden
Kulfilter	Valgfrit til recirkulationsversion, udskiftning hver 4. måned
Minimum installationshøjde	45 cm (elektrisk kogesektion) eller 65 cm (gas/mixed kogesektion)
Brugsversion	Aftræksversion (ekstern udsugning) eller recirkulationsversion (indvendig recirkulation)
Tilslutningsflangediameter	Skal kontrolleres på flangen (ikke specificeret)
Omtrentlig vægt (kg)	15
Sikkerhedsstandarder	EN/IEC 60335-1, EN/IEC 60335-2-31
Reparationsmuligheder	Udskiftning af pærer og filtre mulig af brugeren
Anbefalet rengøring	Fugtig klud med neutralt rengøringsmiddel, ingen slibemidler eller alkohol
Rengøringsfrekvens for fedtfilter	Hver 40. driftstime (mindst en gang om måneden)
Udskiftningsfrekvens for kulfilter	Hver 160. time eller hver 4. måned
Garanti	Standard 2 år (ikke specificeret)
Produktionsland	Italien (italiensk mærke)

Ofte stillede spørgsmål - VIVACE BL/A/60 ELICA

Hvad er den minimale installationsafstand mellem emhætten og kogepladen?

Den minimale afstand er 45 cm for et elektrisk komfur og 65 cm for et gas- eller blandingskomfur. Hvis kogepladens instruktioner angiver en større afstand, har denne forrang.

Hvordan rengør man metalfedtfilteret?

Fedtfilteret skal rengøres en gang om måneden med et ikke-aggressivt rengøringsmiddel, i hånden eller i opvaskemaskinen ved lav temperatur og kort program. Opvaskemaskinevask kan forårsage misfarvning, men påvirker ikke ydeevnen.

Hvornår skal kulfilteret udskiftes?

Kulfilteret skal udskiftes hver 4. måned eller efter 160 timers brug. Det kan ikke rengøres eller regenereres.

Hvordan bruger man timeren?

Timeren (T4) kan aktiveres efter valg af en hastighed. Varigheden afhænger af hastigheden: 20 minutter for T1, 15 minutter for T2, 10 minutter for T3. De tilsvarende LED'er blinker i fast tilstand.

Hvordan nulstiller man filtermætningsindikatoren?

Når indikatorerne blinker (T1+T2 for fedtfilter, T1+T3 for kulfilter), skal du trykke samtidigt på de tilsvarende knapper (T1+T2 eller T1+T3) mens emhætten er slukket. LED'erne blinker hurtigt to gange for at bekræfte.

Hvad gør man, hvis belysningen ikke virker?

Inden du kontakter kundeservice, skal du kontrollere, at pærerne er korrekt indsat i deres fatning. For at udskifte en pære skal du bruge en lille flad skruetrækker til at åbne dækslet, og derefter udskifte den med en pære af samme type (LED eller halogen 12V 20W max G4).

Kan jeg bruge emhætten uden kulfilter?

Ja, hvis emhætten er installeret i aftræksversion med ekstern udsugning. Kulfilteret fjernes derefter. Til recirkulationsversion (genbrug) er kulfilteret obligatorisk.

Hvordan installerer jeg emhætten i aftræksversion?

Tilslut en udsugningskanal (medfølger ikke) med samme diameter som tilslutningsflangen. Fjern kulfilteret, hvis det er til stede. Overhold minimumsinstallationsafstanden og brug skruer og rawlplugs, der er egnede til væggen.

Hvilke typer pærer bruges, og hvordan udskifter man dem?

Emhætten bruger LED- eller halogenpærer 12V 20W max (G4). For at udskifte en pære skal du afbryde apparatet, sikre at pæren er kold, åbne dækslet med en flad skruetrækker, udskifte pæren og derefter lukke dækslet.

Er emhætten egnet til induktions- eller gaskogeplader?

Ja, emhætten er designet til alle typer komfurer, forudsat at minimumsafstandene overholdes: 45 cm for elektrisk (inkl. induktion) og 65 cm for gas eller blandet. Den understøtter op til 6 brændere.

BRUGSANVISNING VIVACE BL/A/60 ELICA

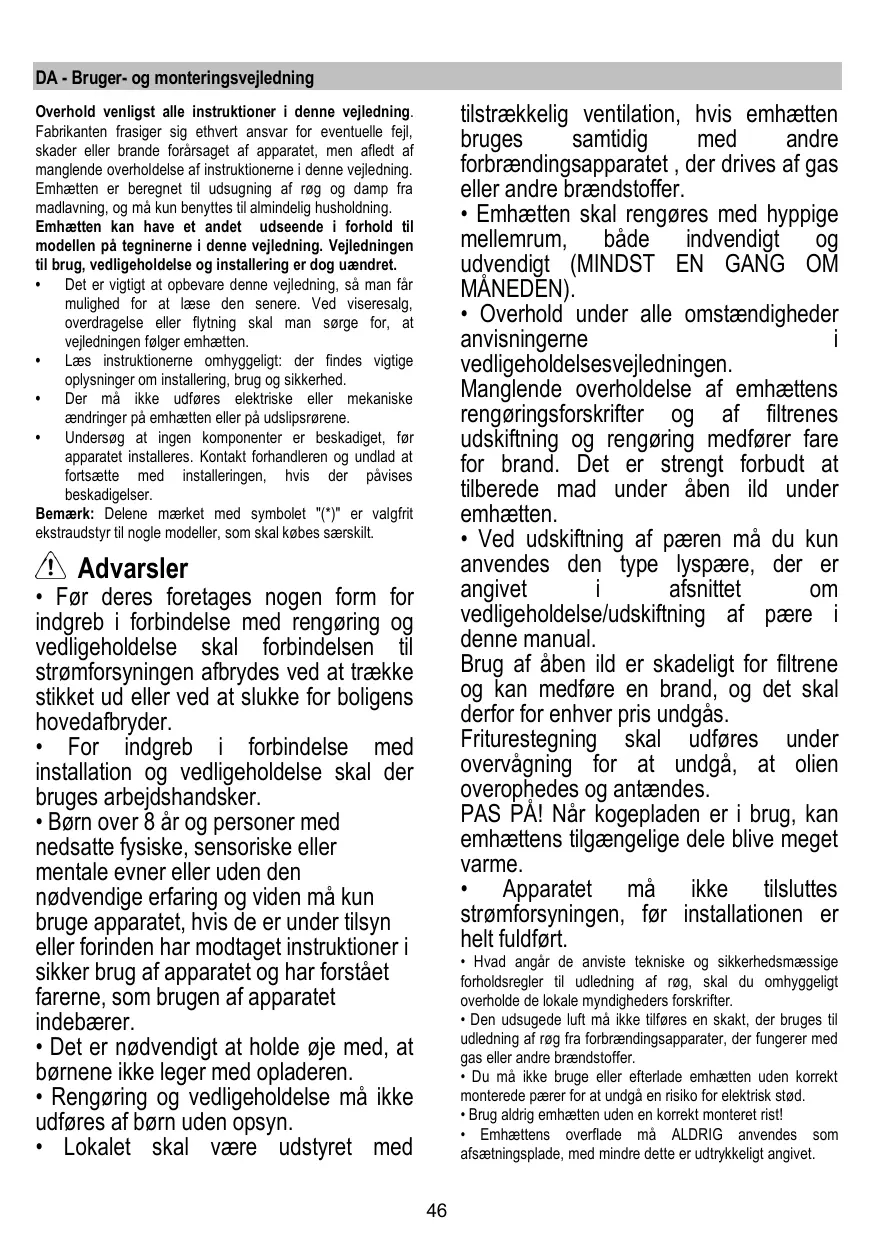

DA Bruger- og monteringsvejledning

Brug et sikkert rør, hvis muligt. Brug et rør med færrest mulige vinkler (vinklen må aldrig være skarpere end 90°). Undgå drastiske ændringer i rørets tværsnit.

Filterversion

Lyset kan aktiveres når som helst ved at trykke på tasten T5. Når funktionen er aktiveret, vil LED-lampen tænde og lyse uafbrudt.

Sæt en på hver side, så de dækker begge beskyttelsesgitre til motorens rotor, og drej med uret.

Drej mod uret for at afmontere.

LED-lampe: Henvend dig til teknisk service, når LED-pæren skal udskiftes.

Halogenlamper: 12V - 20W max - G4 (pas på ikke at røre dem med hænderne).

1. Luk beskyttelsesdækslet igen (fjederfeste).

Hvis belysningen ikke skulle virke, så kontrollér, at lyspærerne er sat korrekt på plads, før du henvender dig til teknisk assistance.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret.

Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. - Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installation, brug og sikkerhed. - Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrøret. - Undersøg, at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installationen, hvis der påvises beskadigelser.

Bemærk: Delene markeret med symbolet (*) er valgfrit ekstraudstyr til nogle modeller, som skal købes separat.

Advarsler

• For der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker. Børn over 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner eller uden den nødvendige erfaring og viden må kun bruge apparatet, hvis de er under tilsyn eller forinden har modtaget instruktioner i sikker brug af apparatet og har forstået farerne, som brugen af apparatet indebærer.
• Det er vigtigt at holde øje med, at børnene ikke leger med opladeren.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. Lokalet skal være udstyret med

tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.

• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (mindst en gang om måneden). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrene udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual.

Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

Apparatet må ikke anvendes, før installationen er helt fuldført.

• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter. Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist!
• Emhættens overflade må ALDRIG anvendes som afsætningsplade, medmindre dette er udtrykkeligt angivet.
• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen - eller - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.
• Brug ikke apparatet med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrerne, når det er nødvendigt for at bibeholde filtrereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen.

Brug

Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Udsugningsudgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

Benyt et rør, der er så kort som muligt. Benyt et rør, der har så få kurver som muligt (maks. vinkel på kurven: 90°). Undgå drastiske ændringer i rørets tværsnit.

Filtrerende udgave

Den indsugede luft afledes, og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 45 cm ved elektriske kogeplader og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

Som beskrevet på installationssættene udbores 6 huller (Ø 8 mm, dybde 40 mm) i positionerne, der er vist på udboringsskabelonen, for at fastgøre emhætten og bøjlen, der støtter kaminen. Kontrollér efter installering, at emhætte og kamin er perfekt opstillet.

Produktet er godkendt til installering på kogeplader op til højst 6 blus.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sikrer fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Obs! Forsyningsledningen må udelukkende udskiftes af den autoriserede tekniske service, så alle risici kan undgås.

Montering

Før installering:

• Undersøg at det købte produkt har passende dimensioner til det valgte installeringssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Emhætten er udstyret med fastgøringsmurplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådføre sig med en kvalificeret tekniker for at sikre, at materialerne er egnede og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Funktion

I	II	III	L	O
T1	T2	T3	T4	T5

Første hastighed (T1)

Tryk på T1 for at aktivere første hastighed. Lysdioden tænder med fast lys, når funktionen er aktiveret. Tryk igen på T1 for at slukke emhætten.

Anden hastighed (T2)

Tryk på T2 for at aktivere anden hastighed. Lysdioden tænder med fast lys, når funktionen er aktiveret. Tryk igen på T2 for at slukke emhætten.

Tredje hastighed (T3)

Tryk på T3 for at aktivere tredje hastighed. Lysdioden tænder med fast lys, når funktionen er aktiveret. Tryk igen på T3 for at slukke emhætten.

Timer (T4)

Timeren kan aktiveres, når første, anden eller tredje hastighed er aktiveret. Når funktionen er aktiveret, tænder både lysdioden for Timer (T4) og for den tidligere valgte hastighed (T1/T2/T3) med fast lys.

Timerens varighed afhænger af den valgte hastighed:

Første hastighed T1 = varighed 20'

Anden hastighed T2 = varighed 15'.

Tredje hastighed: T3 = varighed 10'.

Når en hastighed er tidsindstillet, kan man deaktivere timeren ved at trykke på T4 eller en af de to andre ikke-aktive hastigheder. For at slukke emhætten skal man igen trykke på den hastighed, der tidligere blev tidsindstillet.

Lys (T5)

Lyset kan tændes når som helst ved at trykke på tasten T5. Lysdioden tænder med fast lys, når funktionen er aktiveret.

Indstilling af filter

Filterets indikatorer kan kun aktiveres eller deaktiveres med slukket emhætte.

Tryk længe på T2+T3 for at åbne konfigurationsmenuen. T1 begynder at blinke, når du er i menuen.

Standardindstillingen er:

• Fedtfilterindikator (T2) tændt, derfor aktiv;

Lugtfilterindikator (T3) slukket, derfor ikke aktiv.

T2 aktiverer/deaktiverer fedtfilterindikatoren. T3 aktiverer/deaktiverer lugtfilterindikatoren. Tryk længe på T1 eller vent 10" for at forlade menuen.

Gendannelse af filter

Emhætten signalerer med jævne mellemrum, at filtrene skal vedligeholdes:

• Fedtfilter hver 40 timer; lugtfilter hver 160 timer.

I dette tilfælde signalerer grænsefladen to typer behov i 10" når emhætten er slukket, og brugeren berører en vilkårlig knap:

• Hvis T1+T2 pulserer: vedligeholdelse af fedtfilter;
• Hvis T1+T3 pulserer: vedligeholdelse af lugtfilter.

I løbet af de 10" er det muligt at gendanne fedtfilteret ved at trykke på T1+T2 og gendanne lugtfilteret ved at trykke på

T1+T3. Efter afsluttet gendannelse blinker kombinationerne af knapper hurtigt to gange. Grænsefladen fungerer nu som sædvanligt.

Advarsel:

I løbet af de 10" fungerer emhætten normalt, men der vil ikke være visuel feedback på hastighedsknapperne. Hvis der ikke udføres noget indgreb i løbet af de 10", stopper lysdioderne med at pulsere, og den visuelle feedback vender tilbage til normal.

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Fedtfilter

Fig. 11

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres en gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 12

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes hver 4. måned, hvis emhætten ikke benyttes intensivt, ellers oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

Rundt kulfilter

Læg et filter til dækning i højre side af beskyttelsesristene for motorens drejehjul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Udskiftning af lyspærerne

Fig. 10

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde, før de berøres.

Udskift den beskadigede pære med en pære af samme type i overensstemmelse med specifikationerne på etiketten eller oplysningerne ved siden af pæren på emhætten.

1. Træk skærmen ud ved at lirke med en lille skruetrækker eller lignende.
2. Udskift den beskadigede pære med en lysdiode eller med en halogenpære med samme karakteristika, afhængigt af specifikationerne, der står på skiltet eller i nærheden af pæren.

Lysdiode: Ved udskiftning bedes man kontakte den tekniske servicetjeneste.

Halogenpære: 12V - 20W maks. - G4 (pas på, undgå at berøre med bare hænder).

1. Luk skærmen (snap-lås)

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.
