Typ produktu	Nástěnná digestoř
Značka	ELICA
Model	VIVACE BL/A/60
Šířka (cm)	60
Napájení	220-240 V / 50 Hz (zásuvka nebo přímé připojení)
Rychlostní stupně	3 rychlosti (T1, T2, T3) + časovač
Osvětlení	LED nebo halogen 12V 20W max (typ G4)
Tukový filtr	Kovový filtr, lze mýt v myčce nebo ručně
Uhlíkový filtr	Volitelný pro recirkulační verzi, výměna každé 4 měsíce
Minimální montážní výška	45 cm (elektrický sporák) nebo 65 cm (plynový/smíšený)
Způsob použití	Odsávací (venkovní odvod) nebo filtrační (vnitřní recirkulace)
Průměr připojovací příruby	Zkontrolujte na přírubě (neuvedeno)
Přibližná hmotnost (kg)	15
Bezpečnostní normy	EN/IEC 60335-1, EN/IEC 60335-2-31
Opravitelnost	Výměna žárovek a filtrů možná uživatelem
Doporučené čištění	Vlhký hadřík s neutrálním čisticím prostředkem, bez abraziv a alkoholu
Frekvence čištění tukového filtru	Každých 40 hodin používání (alespoň jednou měsíčně)
Frekvence výměny uhlíkového filtru	Každých 160 hodin nebo každé 4 měsíce
Záruka	Standardní 2 roky (neuvedeno)
Země výroby	Itálie (italská značka)

Často kladené otázky - VIVACE BL/A/60 ELICA

Jaká je minimální montážní vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 45 cm pro elektrický sporák a 65 cm pro plynový nebo smíšený sporák. Pokud pokyny varné desky uvádějí větší vzdálenost, má tato přednost.

Jak čistit kovový tukový filtr?

Tukový filtr by se měl čistit jednou měsíčně neagresivním čisticím prostředkem, ručně nebo v myčce na nízkou teplotu a rychlý cyklus. Mytí v myčce může způsobit změnu barvy, ale neovlivní výkon.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit každé 4 měsíce nebo po 160 hodinách používání. Nelze jej čistit ani regenerovat.

Jak používat časovač?

Časovač (T4) lze aktivovat po výběru rychlosti. Doba trvání závisí na rychlosti: 20 minut pro T1, 15 minut pro T2, 10 minut pro T3. Odpovídající LED blikají v režimu fixního blikání.

Jak resetovat indikátor nasycení filtrů?

Když indikátory blikají (T1+T2 pro tukový filtr, T1+T3 pro uhlíkový filtr), stiskněte současně odpovídající tlačítka (T1+T2 nebo T1+T3), zatímco je digestoř vypnutá. LED dvakrát rychle bliknou pro potvrzení.

Co dělat, když nefunguje osvětlení?

Před kontaktováním servisu zkontrolujte, zda jsou žárovky správně zasunuty do objímky. Pro výměnu žárovky použijte malý plochý šroubovák k odklopení krytu, poté ji vyměňte za žárovku stejného typu (LED nebo halogen 12V 20W max G4).

Mohu používat digestoř bez uhlíkového filtru?

Ano, pokud je digestoř instalována v odsávací verzi s venkovním odvodem. Uhlíkový filtr je pak odstraněn. Pro filtrační verzi (recirkulace) je uhlíkový filtr povinný.

Jak nainstalovat digestoř v odsávací verzi?

Připojte odvodní potrubí (není součástí dodávky) o stejném průměru jako připojovací příruba. Odstraňte uhlíkový filtr, pokud je přítomen. Dodržujte minimální montážní vzdálenost a použijte šrouby a hmoždinky vhodné pro zeď.

Jaké typy žárovek se používají a jak je vyměnit?

Digestoř používá žárovky LED nebo halogen 12V 20W max (G4). Pro výměnu žárovky odpojte spotřebič, ujistěte se, že je žárovka studená, odklopte kryt plochým šroubovákem, vyměňte žárovku a poté kryt opět zacvakněte.

Je digestoř vhodná pro indukční nebo plynové varné desky?

Ano, digestoř je navržena pro všechny typy sporáků za předpokladu dodržení minimálních vzdáleností: 45 cm pro elektrické (včetně indukce) a 65 cm pro plynové nebo smíšené. Zvládne až 6 hořáků.

NÁVOD K OBSLUZE VIVACE BL/A/60 ELICA

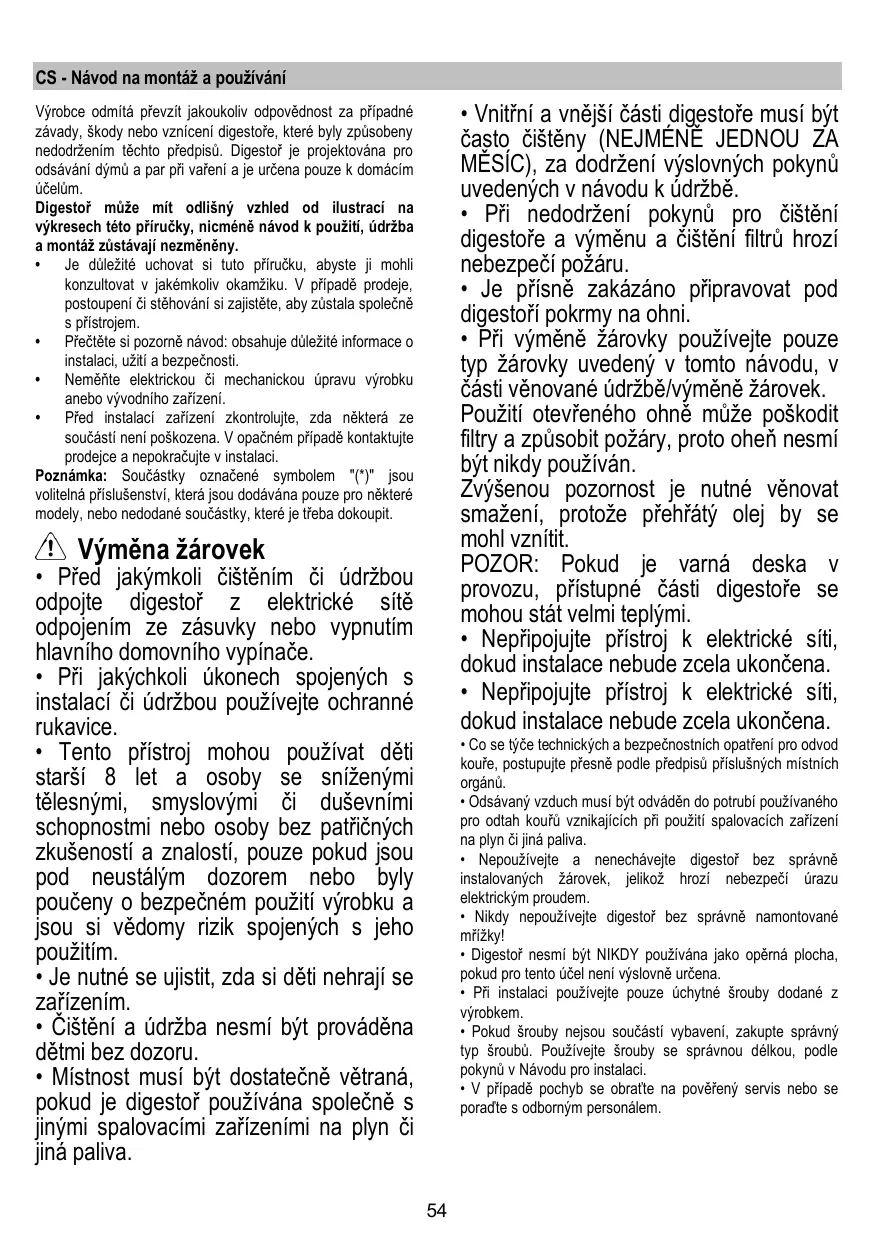

CS Návod na montáž a používání

SK Návod k montáži a užití

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržbě a montáži zůstávají nezměněny.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení nebo stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Nemeňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, že si děti nehrají se zařízením. Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě. - Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru. - Je přísně zakázáno připravovat pod digestoří pokrmy na ohni. - Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze uchycovací šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubu. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a uchycovacích prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy. Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odevzdat do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistěte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Mezinárodní zvláštní výbor pro rádiové rušení, pozn. překl.)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podporu rychlosti (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

Digestoř lze použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyměněny.

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

Používejte co nejkratší odtahové potrubí. Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhnete se zásadním změnám sekce vedení odtahu.

Filtraci provedou

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachu. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 45 cm v případě elektrických sporáků, 65 cm v případě plynových a smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Dle výkresu pro instalaci vyvrtejte 6 otvorů (8 mm hloubka 40 mm) v místech vyznačených na vrtací šabloně, pro připevnění digestoře a nosné konzole komínu. Po ukončení instalace zkontrolujte, zda jsou digestoř i komín dokonale vyrovnány.

Výrobek je určen pro instalaci nad varnými deskami s maximálně 6 hořáky.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů, aby se předešlo jakémukoliv riziku.

Instalace

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtr/y s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiální součásti (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

I	II	III	L	O
T1	T2	T3	T4	T5

První rychlost (T1)

Stiskněte T1 pro aktivaci první rychlosti. Když je funkce aktivována, LED dioda se rozsvítí stálým světlem. Znovu stiskněte T1 pro vypnutí digestoře.

Druhá rychlost (T2)

Stiskněte T2 pro aktivaci druhé rychlosti. Když je funkce aktivována, LED dioda se rozsvítí stálým světlem. Znovu stiskněte T2 pro vypnutí digestoře.

Třetí rychlost (T3)

Stiskněte T3 pro aktivaci třetí rychlosti. Když je funkce aktivována, LED dioda se rozsvítí stálým světlem. Znovu stiskněte T3 pro vypnutí digestoře.

Časovač (T4)

Časovač lze zapnout, když je aktivní první, druhá nebo třetí rychlost. Je-li tato funkce aktivována, rozsvítí se pevným světlem jak LED dioda časovače (T4), tak i LED dioda dříve zvolené rychlosti (T1/T2/T3).

Časovač trvá podle zvolené rychlosti:

První rychlost T1 = doba trvání 20 minut

Druhá rychlost T2 = doba trvání 15 minut.

Třetí rychlost: T3 = doba trvání 10 minut.

Když je nějaká rychlost načasována, je možné časovač vypnout stisknutím T4, anebo jakékoli ze dvou dalších neaktivních rychlostí. Chcete-li digestoř vypnout, stiskněte znovu rychlost, při které bylo předtím načasování použito.

Světlo (T5)

Světlo lze zapnout v jakémkoliv okamžiku stisknutím tlačítka T5. Když je funkce aktivována, LED dioda se rozsvítí pevným světlem.

Nastavení filtru

Aktivaci nebo deaktivaci ukazatele filtru lze provést pouze, když je digestoř vypnutá.

Pro přístup do konfigurační nabídky stiskněte dlouze T2+T3, jakmile v nabídce T1 začne blikat.

Výchozí nastavení je:

• tukový filtr ukazatel (T2) rozsvícený, tedy aktivní;
• pachovy filtrukazatel (T3) zhasnuty, tedy neaktivovany.

T2 aktivuje/deaktivuje ukazatel tukového filtru. T3

aktivuje/deaktivuje ukazatel pachového filtru. Pro vystup z nabídky stiskněte dlouze T1 anebo počkejte 10 sekund.

Resetování filtrů

Digestoř v pravidelných intervalech hlásí, že musí být provedena údržba filtrů:

tukový filtr každých 40 hodin;

• pachový filtr každých 160 hodin.

V tomto případě, když je digestoř vypnutá, pokud se uživatel dotkne jakéhokoli tlačítka, rozhraní bude signalizovat po dobu 10 sekund dva typy potřeb:

-Pokud T1+T2 blikají: údržba tukového filtru;

-Pokud T1+T3 blikají: údržba pachového filtru.

Během 10 sekund je možné resetovat tukový filtr stisknutím T1+T2 a resetovat pachový filtr stisknutím T1+T3. Po dokončení resetování tyto kombinace tlačítek dvakrát rychle zablikají. Rozhraní bude nyní fungovat jako obvykle.

Pozor:

Během 10 sekund bude digestoř fungovat normálně, ale na tlačítkách rychlosti nebude žádná vizuální zpětná vazba. Pokud během 10 sekund neproběhne žádný úkon, LED diody přestanou blikat a vizuální zpětná vazba se vrátí k normálu.

Údržba

Čistěné

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr. 11

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 12

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna žárovek

Obr. 10

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel si ověřte, že vychladla.

Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na technickém štítku nebo vedle žárovky přímo na digestoři.

1. Vyjměte ochranu jemným vypáčením pomocí malého šroubováku nebo podobného nástroje.
2. Nahraďte poškozenou žárovku LED žárovkou nebo halogenovou žárovkou se stejnými charakteristikami, které jsou uvedeny na štítku s charakteristikami nebo u žárovky: LED žárovka: Pro výměny se obraťte na servisní službu.

Halogenová žárovka: 12V - 20W max - G4 (nedotýkejte se žárovky rukama).

1. Uzavřete opět stropní lampu (je upevněna na západku). Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do úložné.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Výpary jsou vypouštěné ven prostřednictvím výfukového potrubí upevněného na spojovací přírubě.

UPOZORNĚNÍ!

Odsávací potrubí není součástí vybavení a je nutné ho zakoupit.

Elektrické napojení

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Upozornění! Výměna napájecího kabelu musí být provedena příslušnou schválenou technickou službou.

Montáž

Stiskněte T1 pro aktivaci první rychlosti. Když je funkce aktivovaná, LED se rozsvítí napevno. Znovu stiskněte T1 pro vypnutí odsavače.

Druhá rychlost (T2)

Stiskněte T2 pro aktivaci druhé rychlosti. Když je funkce aktivovaná, LED se rozsvítí napevno. Znovu stiskněte T2 pro vypnutí odsavače.

Třetí rychlost (T3)

Stiskněte T3 pro aktivaci třetí rychlosti. Když je funkce aktivovaná, LED se rozsvítí napevno. Znovu stiskněte T3 pro vypnutí odsavače.

Časovač (T4)

Druhá rychlost T2 = doba trvání 15 minut.

Třetí rychlost: T3 = doba trvání 10 minut.

Když je rychlost načasovaná, můžete deaktivovat časovač stisknutím T4, nebo stisknutím jedné z dalších dvou neaktivních rychlostí. Pro vypnutí odsavače znovu stiskněte rychlost, u které se předtím použilo načasování.

Světlo (T5)

Pro vstup do konfigurační nabídky dlouze stiskněte T2+T3, jakmile v nabídce T1 začne pulzovat.

Výchozí nastavení je:

• protitukový filtr, indikátor (T2) zapnutý, tedy aktivní;
• protizápachový filtr, indikátor (T3) vypnutý, čižneaktivovaný.

Po dobu 10 sekund je možné obnovit funkci protitukového filtru stisknutím T1+T2 a obnovit funkci protizápachového filtru stisknutím T1+T3. Po dokončení obnovení kombinace tlačítek dvakrát rychle zablikají. Rozhraní bude nyní fungovat jako obvykle.

Pozor:

Po dobu 10 sekund bude odsavač fungovat normálně, ale nedojde k vizuálním změnám na tlačítkách rychlosti. Pokud se během 10 sekund neprovede žádný úkon, LED přestanou pulzovat a vizuální změny se vrátí do normálu.

Údržba

Čištění

Při mytí v myčce nádobí může protitukový kovový filtr vyblednout, ale jeho filtrační vlastnosti se tím vůbec nezmění.

Pro odpojení protitukových filtrů potáhněte za pružinový háček.

Uhlíkový filtr (pouze pro filtrační verzi)

Obr. 12

Zachycuje nepříjemné pachy pocházející z vaření.

Nasycení filtru uhlíkem nastane po více či méně dlouhém používání, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné filtr vyměnit přibližně jednou za 4 měsíce. NESMÍ být myt ani regenerován.
