VIVACE BL/A/60 - Cappa da cucina ELICA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina murale
Marchio	ELICA
Modello	VIVACE BL/A/60
Larghezza (cm)	60
Alimentazione	220-240 V / 50 Hz (presa o collegamento diretto)
Livelli di velocità	3 velocità (T1, T2, T3) + timer
Illuminazione	LED o alogena 12V 20W max (tipo G4)
Filtro antigrasso	Filtro metallico lavabile in lavastoviglie o a mano
Filtro al carbone	Opzionale per versione riciclo, sostituzione ogni 4 mesi
Altezza minima di installazione	45 cm (cottura elettrica) o 65 cm (cottura gas/mista)
Versione di utilizzo	Aspirante (evacuazione esterna) o filtrante (riciclo interno)
Diametro del raccordo	Da verificare sul raccordo (non specificato)
Peso approssimativo (kg)	15
Norme di sicurezza	EN/IEC 60335-1, EN/IEC 60335-2-31
Riparabilità	Sostituzione lampade e filtri possibile dall'utente
Pulizia consigliata	Panno umido con detergente neutro, niente abrasivi né alcol
Frequenza di pulizia del filtro antigrasso	Ogni 40 ore di utilizzo (almeno una volta al mese)
Frequenza di sostituzione del filtro al carbone	Ogni 160 ore o ogni 4 mesi
Garanzia	Standard 2 anni (non specificata)
Paese di produzione	Italia (marchio italiano)

Domande frequenti - VIVACE BL/A/60 ELICA

Qual è la distanza minima di installazione tra la cappa e il piano cottura?

La distanza minima è di 45 cm per un fornello elettrico e di 65 cm per un fornello a gas o misto. Se le istruzioni del piano specificano una distanza maggiore, questa prevale.

Come pulire il filtro antigrasso metallico?

Il filtro antigrasso deve essere pulito una volta al mese con un detergente non aggressivo, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. Il lavaggio in lavastoviglie può causare scolorimento ma non altera le prestazioni.

Quando bisogna sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito ogni 4 mesi o dopo 160 ore di utilizzo. Non può essere pulito o rigenerato.

Come usare il timer?

Il timer (T4) può essere attivato dopo aver selezionato una velocità. La durata dipende dalla velocità: 20 minuti per T1, 15 minuti per T2, 10 minuti per T3. I LED corrispondenti lampeggiano in modo fisso.

Come resettare l'indicatore di saturazione dei filtri?

Quando gli indicatori lampeggiano (T1+T2 per il filtro antigrasso, T1+T3 per il filtro al carbone), premere contemporaneamente i tasti corrispondenti (T1+T2 o T1+T3) mentre la cappa è spenta. I LED lampeggiano rapidamente due volte per confermare.

Cosa fare se l'illuminazione non funziona?

Prima di contattare il servizio clienti, verificare che le lampade siano correttamente inserite nel loro alloggiamento. Per sostituire una lampada, utilizzare un piccolo cacciavite a testa piatta per sganciare il coperchio, quindi sostituirla con una lampada dello stesso tipo (LED o alogena 12V 20W max G4).

Posso usare la cappa senza filtro al carbone?

Sì, se la cappa è installata in versione aspirante con evacuazione esterna. Il filtro al carbone viene quindi rimosso. Per la versione filtrante (riciclo), il filtro al carbone è obbligatorio.

Come installare la cappa in versione aspirante?

Collegare un condotto di evacuazione (non fornito) di diametro identico al raccordo. Rimuovere il filtro al carbone se presente. Rispettare la distanza minima di installazione e utilizzare viti e tasselli adatti al muro.

Quali tipi di lampade sono utilizzati e come sostituirle?

La cappa utilizza lampade LED o alogene 12V 20W max (G4). Per sostituire una lampada, scollegare l'apparecchio, assicurarsi che la lampada sia fredda, sganciare il coperchio con un cacciavite piatto, sostituire la lampada, quindi riagganciare il coperchio.

La cappa è adatta a piani a induzione o a gas?

Sì, la cappa è progettata per tutti i tipi di fornelli, a condizione di rispettare le distanze minime: 45 cm per l'elettrico (incluso induzione) e 65 cm per il gas o misto. Supporta fino a 6 bruciatori.

MANUALE UTENTE VIVACE BL/A/60 ELICA

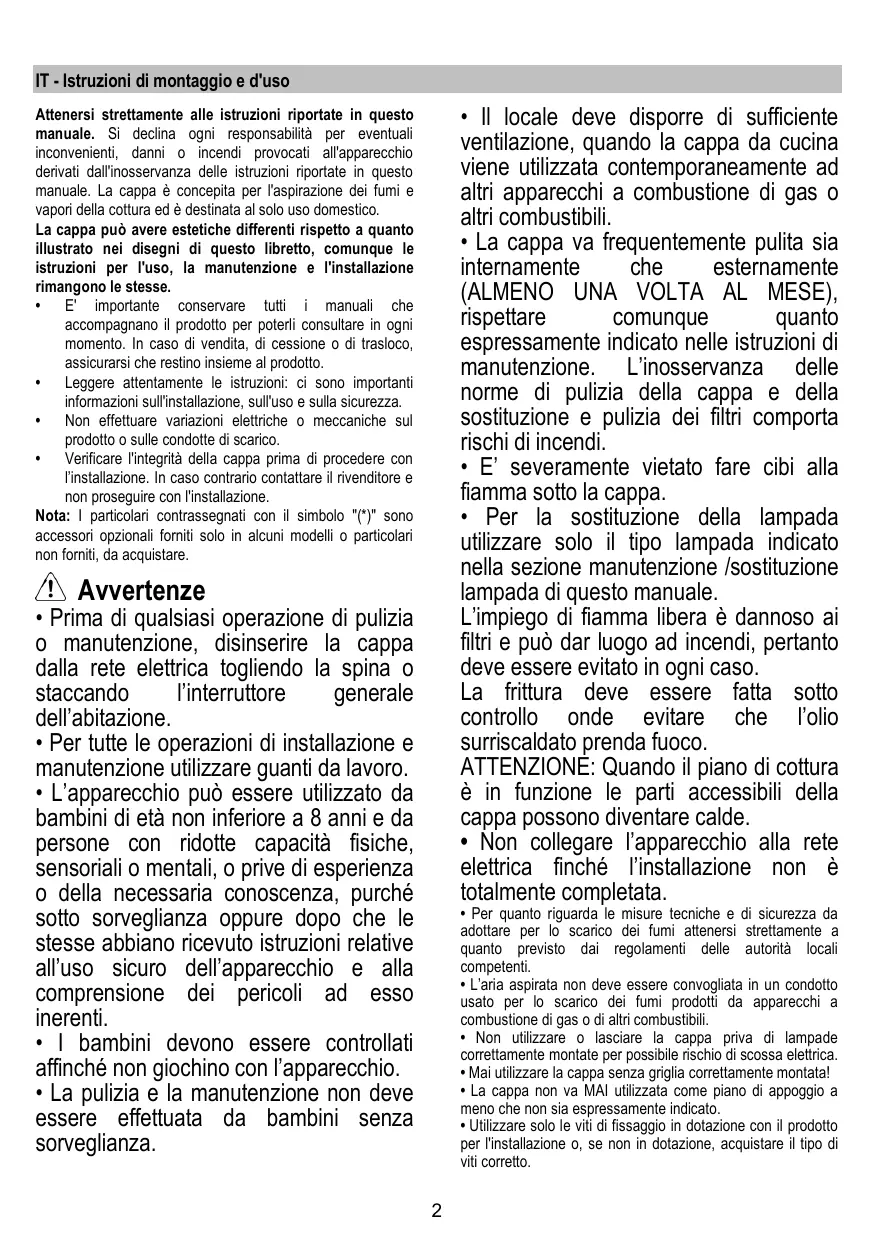

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

La cappa più ave estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• E' importante conservare tutti i manuale che arrivapagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolare contrassegnati con il significato "(*)" sono accessori optionali forniti solo in alcuni modelli o particolare non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

• Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro.

• L'apparecchio più essere'utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacité fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parché molto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.

• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

• La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettoare comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri migliorata rischi di incendi.
• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatoro nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannoso ai filtri e più dar luogo ad incendi, pertanto delve essere evitato in agli caso.
  La frittura delve assere fattato;.
  controllo onede vegetare che l'olio surriscaldato prenda fuoco.
  ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
  Non collegare l'apparecchio alla rete elettrica finché l'insezione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzarelacappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.

• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.

• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installmente di viti e dispositori di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
• Non utilizzato con un programmatore, timer, telecomando separato o qualsiasti alto disposivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di occupapagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di ragcolla per il riciclaggio di apparentecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteri informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un correttutto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后再o il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficente il systema di riduzione degli odori, sostituire, quando è necessario, il/i Filtering/ carbone. Per mantenere ben efficiente il filtrlo del grasso, pulirro in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.

Utilizzazione

La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa è realizata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtering/a carbone, quello/i delve/devono essere rimioso/o.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perci uomini responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in esta versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 45 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositorio di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Come descritto nei disegni di installatione eseguire 6 fori (0 8mm profondi 40~mm ), nelle posizioni indicate nella dima di foratura, per fissare la cappa e la staffa di supporto camino.

Verificare a fine installatione che cappa e camino siano perfettamente allineati.

Il prodotto è APPROVATO per installazione su piani cottura con massimo 6 fuochi.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo lo'svillazione.Spevresti di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anchedoposi installatione, aplicare un interrottore bipolarare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione lI, conformmente alle regole di installatione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificame il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmenta prescelta.
• Togliere il/i filtrato/i al carbone attivo se forniti (vedianche paragrafo relative). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventuallye va molto e conservato.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. É tutvità necessario interpellare un techniciano qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deveseccessamente robusto da sostenere il peso della cappa.

Funzionamento

I	II	III	L	O
T1	T2	T3	T4	T5

Prima velocità (T1)

Premere T1 per attivare la prima velocità. Quando la funzione è attenuata, il LED si accende con luce fissa. Premere di nuovo T1 per spegnere la cappa.

Seconda velocità (T2)

Premere T2 per attivare la seconda velocità. Quando la funzione è attenuata, il LED si accende con luce fissa. Premere di nuovo T2 per spagnere la cappa.

Terza velocità T3)

Premere T3 per attivare la seconda velocità. Quando la funzione è attenuata, il LED si accende con luce fissa. Premere di nuovo T3 per spagnere la cappa.

Timer (T4)

Il timer più essere attivato quando è attiva la prima o la seconda o la terza velocità. Quando la funzione è attivata, sia il LED del Timer (T4) che quello della velocità precedentemente selezionata (T1/T2/T3) si accendono con luce fissa.

Il timer dura in base alla velocità selezionata:

Prima velocità T1 = durata 20'

Seconda velocità T2 = durata 15'.

Terza velocità: T3 durata 10'.

Quando una velocità è temporizzata, si vuo disattivare il timer premendo T4, oppure una delle altre due velocità non attive.

Per spegnere la cappa, premere di nuovo la velocità alla quale si era precedentemente applicata la temporizzazione.

Luce (T5)

La luce può essere attivata in qualsiasi momento premendo il tasto T5. Quando la funzione è attivata, il LED si accende con luce fissa.

Impostazione filtrò

L'attivazione o la disattivazione degli indicatori del filtro più essere eseguita solo a cappa spenta.

Per accedere al menu di configurazione, premere a lungo T2+T3, una volta nel menu T1 inizIERA a pulsare.

L'impostazione predefinita è:

• filtro antigrasso individatore (T2) accesso, quindi attivo;

• filtratio antidore indicatore (T3) spento, quindi non attivato.

T2 attiva/disattiva l'indicatore del filtro per grasso. T3

attiva/disattiva l'indicatore del filtro degli odori. Per uscire dal menu, premere a lungo T1 oppure attendere 10"

Ripristino filtrlo

La cappa segnala a intervalli regolari che i filtri devono essere sottoposti a manutenzione:

• filtro antigrasso ogni 40 ore;
• filtro antiodori ogni 160 ore.

In quello caso, a cappa spenta, quando l'utente toccherà un pulsante qualsiasi, l'interfaccia segnalera per 10" due tipi di necessità:

• se T1+T2 pulsano: manutenzione filtro antigrasso;
• se T1+T3 pulsano: manutenzione filtro antiodori.

Durante i 10" è possible ripristinare il filtrato antigrasso premendo T1+T2 e ripristinare il filtrato antidoni premendo T1+T3 Al termine del ripristino, le combinazioni di pulsanti lampeggeranno rapidamente due volte. L'interfaccia ora funzioniera come al solito.

Attenzione:

Durante i 10", la cappa funzionera normalmente ma, non ci saranno feedback visivi sui pulsanti di velocità. Se durante i 10" non viene eseguita alcuna operazione, i LED smetteranno di pulsare e i feedback visivi tornano alla normalità.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contenti abrasivi. NON UTILIZARE ALCOOL!

Filtro antigrasso

Fig. 11

Trattiene le particelle di grasso derivanti alla cottura.

Ilchio antigrasso metallico delve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basso temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il fatto grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 12

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifies o un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può lavato o rigenerate.

Filtro al carbone circolare

Applicare un per lato a copertura di entrambte le griglie di protezione della girante del motore, dopodiché girare in senso orario.

Per lo smontaggio girare in senso antiorario.

Sostituzione Lampade

Fig. 10

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Sostituire la lampada danneggiata con una dello stesso tipoosi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata con una lampada LED o alogena, avente le stesse caratteristiche, in base a quanto specificato nella etichetta caratteristiche o vicino la lampadina:

Lampada LED:Per la sostituzione rivolgersi al servizio assistenza tecnica.

Lampade alogena: 12V - 20W max - G4 (avendo cura di non toccarle con le mani).

1. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
