Produkttype	Veggmontert kjøkkenhette
Merke	ELICA
Modell	VIVACE BL/A/60
Bredde (cm)	60
Strømforsyning	220-240 V / 50 Hz (stikkontakt eller direkte tilkobling)
Hastighetsnivåer	3 hastigheter (T1, T2, T3) + timer
Belysning	LED eller halogen 12V 20W maks (type G4)
Fettfilter	Metallfilter som kan vaskes i oppvaskmaskin eller for hånd
Kullfilter	Valgfritt for resirkuleringsversjon, byttes hver 4. måned
Minste installasjonshøyde	45 cm (elektrisk komfyr) eller 65 cm (gass/kombinert komfyr)
Bruksversjon	Sugende (utvendig avtrekk) eller filterende (innvendig resirkulering)
Diameter på tilkoblingsflens	Må sjekkes på flensen (ikke spesifisert)
Omtrentlig vekt (kg)	15
Sikkerhetsstandarder	EN/IEC 60335-1, EN/IEC 60335-2-31
Reparerbarhet	Bytting av lamper og filtre mulig av brukeren
Anbefalt rengjøring	Fuktig klut med nøytralt rengjøringsmiddel, ikke slipende midler eller alkohol
Rengjøringsfrekvens for fettfilter	Hver 40. drifstime (minst én gang i måneden)
Byttningsfrekvens for kullfilter	Hver 160. time eller hver 4. måned
Garanti	Standard 2 år (ikke spesifisert)
Produksjonsland	Italia (italiensk merke)

Ofte stilte spørsmål - VIVACE BL/A/60 ELICA

Hva er minste installasjonsavstand mellom hetten og komfyren?

Minste avstand er 45 cm for elektrisk komfyr og 65 cm for gass- eller kombinert komfyr. Hvis komfyrinstruksjonene angir en større avstand, gjelder den.

Hvordan rengjøre metallfettfilteret?

Fettfilteret må rengjøres én gang i måneden med et ikke-aggressivt rengjøringsmiddel, for hånd eller i oppvaskmaskin ved lav temperatur og kort program. Vask i oppvaskmaskin kan føre til misfarging, men påvirker ikke ytelsen.

Når må kullfilteret byttes?

Kullfilteret må byttes hver 4. måned eller etter 160 timer bruk. Det kan ikke rengjøres eller regenereres.

Hvordan bruke timeren?

Timeren (T4) kan aktiveres etter at en hastighet er valgt. Varigheten avhenger av hastigheten: 20 minutter for T1, 15 minutter for T2, 10 minutter for T3. De tilsvarende LED-ene blinker i fast modus.

Hvordan tilbakestille filtermetningsindikatoren?

Når indikatorene blinker (T1+T2 for fettfilter, T1+T3 for kullfilter), trykk samtidig på de tilsvarende knappene (T1+T2 eller T1+T3) mens hetten er av. LED-ene blinker raskt to ganger for å bekrefte.

Hva gjør jeg hvis belysningen ikke fungerer?

Før du kontakter kundeservice, kontroller at lampene er riktig plassert i holderen. For å bytte en lampe, bruk en liten flat skrutrekker for å løsne dekselet, og bytt den med en lampe av samme type (LED eller halogen 12V 20W maks G4).

Kan jeg bruke hetten uten kullfilter?

Ja, hvis hetten er installert i sugende versjon med utvendig avtrekk. Kullfilteret fjernes da. For filterende versjon (resirkulering) er kullfilteret obligatorisk.

Hvordan installere hetten i sugende versjon?

Koble til en avtrekkskanal (ikke inkludert) med samme diameter som tilkoblingsflensen. Fjern kullfilteret hvis det er montert. Overhold minste installasjonsavstand og bruk egnede skruer og plugger til veggen.

Hvilke typer lamper brukes og hvordan byttes de?

Hetten bruker LED- eller halogenlamper 12V 20W maks (G4). For å bytte en lampe, koble apparatet fra strømmen, forsikre deg om at lampen er kald, løsne dekselet med en flat skrutrekker, bytt lampen, og fest dekselet igjen.

Er hetten egnet for induksjon eller gasskomfyr?

Ja, hetten er designet for alle typer komfyrer, forutsatt at minsteavstandene overholdes: 45 cm for elektrisk (inkludert induksjon) og 65 cm for gass eller kombinert. Den tåler opptil 6 brennere.

BRUKSANVISNING VIVACE BL/A/60 ELICA

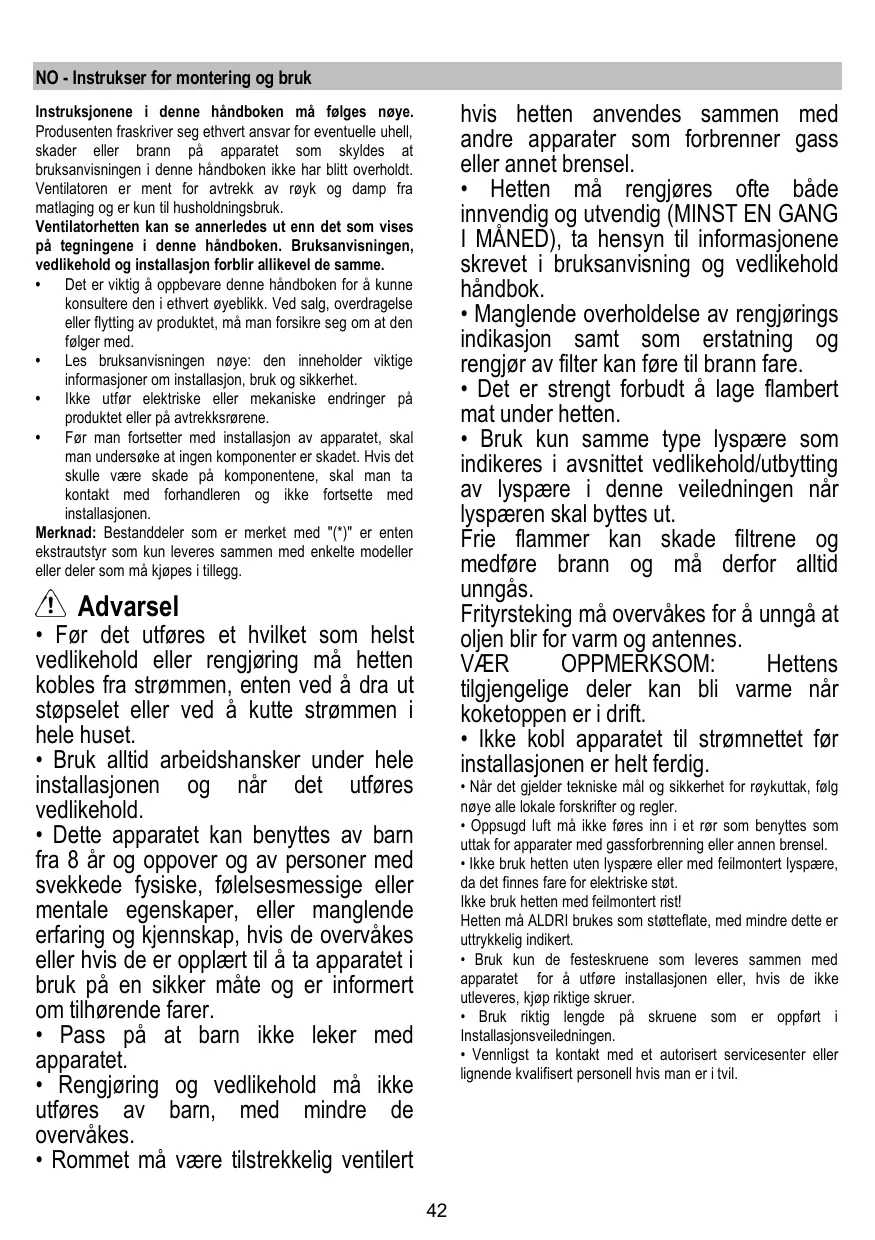

NO Instrukser for montering og bruk

Varningsforeskrifter

Tredje hastighet (T3)

Andra hastighet T2 = varaktighet 15'.

Tredje hastiget: T3 = varaktiget 10'.

Instruksjonene i dette handboken på følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at brupsanvisingen i dette handboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises pa tegningene i donne handboken. Bruksanvisningen, vedlikehold og installationsforblir allikevel de samme.

• Det er viktig øppbevare dette handboken for ø kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flyting avprodukter, ma man forsikre seg om at den følger med.
• Les bruksanvisingen nõye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produitet eller på avtrekksrørene.
• Før man fortsetter med installationsjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle vare skade på componentene, skal man ta kontakt med forhandleren og ikke fortsette med installationsjonen.

Merknad: Bestanddeler som er merket med "(") er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som mA kjopes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøringffa hetten kobles fra strømmen, enten ved a dra ut stopselet eller ved a kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og när det utfores vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 År og oppover og av personer med svekkede fysiske, folelsemessige eller mentale egenskaper, aller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til à ta apparatet i bruk på en sikker mæte og er informert om tilhørende farer.
  Pass pà at barn ilke leker med apparatet.
• Rengjøring og vedlikehold ma ikke utføres av barn, medindre de overvåkes.
• Rommet mä vare tilstrekkelig ventiliert

hvis hetten anvendes sammen med andre apparater som forbrenner gass ell er annet brensel.

• Hetten mä rengjores ofte bade innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet i braksanvisning og vedlikehold handbok.
• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan.fore til brann fare.
• Det er strengt forbudt à lage flambert mat under hetten.
• Bruk kun samme type lyspærere som indikeres i avsnittet vedlikehold/utbytting av lyspærere iijke veiledningen narr lyspæreren skal byttes ut.

Frie flammer kan skade filtrene og medfrole brann og ma derfor alltid unngas.

Frityrsteking må overvåkes for a unnga at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgengelige deler kan bl varme nár koketoppen er i drift.

• Ikke kobl apparatet til stromnettet foor installasjonen er helt fertig.

• Nár det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskritter og regler.

• Oppsugd luft ma ikke fores inn i et rør som benytes som uttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspaere erler med feilmontert lyspaere, da det finnes fare for elektriske stot.

Ilke bruk hetten med feilmontert rist!

Hetten ma ALDRI brukes som stotteflate, medindre dette er uttrykkeleg indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasjonen aller, hvis de icke utleveres, kjop riktige skruer.
• Bruk riktig lenghte på skruene som er oppfør i Installasjonsveiledningen.
  Vennligst ta Kontakt med et autorisert servicesenter aller lignende kualifisert personell hvis man er i tvil.

VAER OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan.fore til elektriske farer.
• Ikke bruk tidsmålær, timer, separat fjernkontroll eller andre typ er anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved a forsikre seg om at dette produit kasseres forskritsmessig, bidrarBrukeren med a forebygge mulige negative milja- og helsekonsekvenser.

Symbolet à produit售后 papirer som følgmer viser at dette produit-itke ma behandles som vanlig husholdningsavfall, men mä leveres til et egnet gjenvinningsenter for elektrisk og elektronisk avfall. Produktet má kasseres i henhold til lakale normer for kassering av avfall. For vide informasjon om behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall er butikken hvor du kjøpte produitet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for a redusere miljopavirkning: Skru PÁ ventilatorhetten pa minimum hastigkeit nár du starter matlagingen og la den holdes i gang i noen minutter fetter at matlagingen er fertig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastigkeit(er) kun i ekstreme situasjoner. Skift ut kullfilter nár det er nødvidig for a oppretholde optimal effektivitet for odørroduksjon. Rengjør fertifilter nár det er nødvidig for a oppretholde optimal effektivitet for fertifilter. Bruk maksimum diameter pa kanalsystemet som er angitt i dette bra克斯anvisningen for a optimisere effektivitet og minimere støy.

Bruksmåte

Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten er laget for a brukes med direkte avtrekk der avtrekksluften fores ut i friluft, ell er med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene fores ut i friluft gjennom et avlopsrør som er festet til koblingsflanders.

MERK!

Avlopsroret er ici medlevert, men ma kjopes separat.

Diameteren i avlapsroret ma tilsvare diameteren pa tilstluningsringen.

MERK!

Hvis ventilatoren er utstyr med kullfiltre, daß disse fjernes.

Koble ventilatoren til rør og avtrekskapning i veggen med endiameter tilsvarende luftuttaket (koblingsflanders).

Bruk av rør og avtrekksåpning på veggen med en minrediameter, vil medføre en minsking i avtrekksytelsene og endrastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i dette versjonen, er det nødvendig Å installere et ekstra filtersystem basert på aktiv kull.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjkkenventilatoren ma违法犯罪e pe minrede enn 45cm nardet gelder elektriske cokeplater og 65cm nardet gelder gassbluss og kombinerte koketopper.

Dersom bruksanvisingen for et gasskokeeparat opererer med en større avstand, ma donne overholds.

Som beskrevet i INSTALLASJONSTEGNINGER utfore 6 hull (diameter 8mm 40 mm dype), i de stillingene som er vist i boremalen, for a fikse panseret stottebraketen og peisen. Sjekk etter installasjon som hette og skorstein er perfekt justert.

Sikret Produktet er godkjent for montering på topper med opptil 6 branner.

Elektrisk tilslutning

Nettspenningen mä vare i samsvar med den elektriske spenneningen som angis på typeskitetinne ventilatoren. Hvis det følg mer stapsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til geldende normer. Stikkkontakten mä varelett tilgengelig ogsa etter installasjonen. Hvis det ikke følg mer stapsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke erlett tilgengelig, mæ man sette på en godkjent topolet bryter som garanterer fullstendig frakoblig fra strømnettet i sitausjonene som oppstár i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

För man kobler ventilatorens stromkrets til stromnettet og fastslár at alt fungerer correkt, mA man alltid kontrollere at stromledningen er korrekt moniert.

• Kontroller at produit har passage storrelse i forhold til plassen du har valgt a installere det pa.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se øgså tilhorende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det/DDke ligger igjen tilbehorsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.)inne i ventilatorhetten etter transporten. Ta det i sa fall ut og ta varre pà det.

Ventilatorhettten er utstyrt med festeplugger som passer til de feste vegger/tak. Allikevel er det ndvendig à la en kualifisert teknik kontrolere for à forsikre deg om at disse materialene egner seg til din vegditt tak. Veggen/taket mæ vare sterkt nok til á tăle ventilatorhettens vekt.

Funksjon

I	II	III	L	O
T1	T2	T3	T4	T5

Forsthestastighet (T1)

Trykk på T1 for ä aktivere förste havighet. När faktusjonen er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk på T1 for ä slå av.

Andre hastighet (T2)

Trykk på T2 for äktivere andre hastighet. När faktusjorden er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk på T2 igjen for á slå av avtrekkshetten.

Tredje hastighet (T3)

Trykk på T3 for ä aktivere andre hastighet. När faktusjorden er aktivert vil LED-lampen tennes og lyse uavbrutt. Trykk på T3 igjen for ä slå av avtrekkshetten.

Timer-funksjon (T4)

Timer-funksjonen kan aktiveres'nar Forste, andre aller tredje hastighet allerede er aktivert. Nare funksjonen er aktivert, vil bade LED-lampen til Timer-funksjonen (T4) og LED-lampen til hastigheten som er blitt valgt (T1/T2/T3) tennes og lyse uavbrutt.

Timer-funksjonens varighet avhenger av valgt hastigkeit:

Nár en hastighet er tidsprogrammert kan man deaktivere timer-funksjonen ved à trykke på T4, eller en av de to andre hastighetene som ikke er aktive. For à slá av avtrekkshetten trykker man enda en gang på hastighetsknappen som ble tidsprogrammert tidigere.

Lys (T5)

Innstilling av filter

Tilbakestilling av filter

Avtrekkshetten vil ved regelmessige intervaller varsole om at filtrene ma vedlikeholdes:

• Fettfilter hver 40. time.
  Luktfilter hver 160. time.
  I dette tilfellet, narravtrekkshetten er avslatt og brukeren berorer en hvilenk som helst knapp, vil grensesnittet vise de folgende to varslene i 10":
• Hvis T1+T2 blinker: vedlikehold fettfilter.
• Hvis T1+T3 blinker: vedlikehold luktfilter.

I lopet av disse 10" er det mulig a tilbakestille fettfilteret ved a trykke pa T1+T2 og tilbakestille luktfilteret ved a trykke pa T1+T3. Nar tilbakstellingen er blitt utført vil knappene blinke hurtig to ganger. Grensesnittet fungerer n som normalt. OBS!

I lopet av disse 10" vil avtrekkshetten fungere som normalt, men det vil icke vare visuell feedback pa hastighetsknappene. Hvis det i lopet av disse 10" icke blir utførntoen operasjoner, vil LED-lampene slutte 己 blinke og visuell feedback vil gà tilbake til normalen.

Vedlikelihood

Rengjøring

Til rengjoring skal det KUN benytes en klut fuktet med et noytralt rengjringsmiddel. VERKT0Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJORING!

Unngå bruk av slipende eller etsendeprodukter. ALKOHOL SKALIKKEBRUKES!

Fettfilteret

Fig. 11

Fanger cokefettpartikler.

Fettfilteret mä rengjöres en gang i帽子en uten bruk av aggressive rengjöringsmidler, for hand eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fetffilteret i metall miste fargin, men dets filterkarakteristikker endres absolut nicht.

For à demontere fettfilteret mà man dra i fjærhändtaket.

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret ma skiftes ut hver 4. maned ved middels bruk av ventilatoren, og oftere his ventilatoren brukes mye.

Det kan IKKE vaskes ell bernytttes om igjen

Sirkulart kullfilter

Utskifting av lyspærer

Fig. 10

Koble ventilatoren fra strømnette.

Merk! Forsikre deg om at lyspaeren er kald for du tar i den.

Skift ut den utbrente lyspæren med en av samme type, som spesifisert på typeskilitet eller i narheten av delve lyspæren på kjokkenhetten.

1. Dra ut beskyttesesdekselet ved a presse med en liters skrutrekker aller lignende redskap.
2. Bytt ut den gamle lyspaeren med en LED aller halogen, med de samme egenskapene, som angitt pa etiketten funksjoner erler nae pae:

Produktet er designet, testet og produceret i henhold til:
