VIVACE BL/A/60 - Okap kuchenny ELICA - Bezpłatna instrukcja obsługi

Rodzaj produktu	Okap kuchenny ścienny
Marka	ELICA
Model	VIVACE BL/A/60
Szerokość (cm)	60
Zasilanie	220-240 V / 50 Hz (gniazdko lub bezpośrednie podłączenie)
Poziomy prędkości	3 prędkości (T1, T2, T3) + minutnik
Oświetlenie	LED lub halogen 12V 20W max (typ G4)
Filtr tłuszczowy	Filtr metalowy zmywalny w zmywarce lub ręcznie
Filtr węglowy	Opcjonalny dla wersji recyrkulacyjnej, wymiana co 4 miesiące
Minimalna wysokość instalacji	45 cm (kuchenka elektryczna) lub 65 cm (kuchenka gazowa/mieszana)
Wersja użytkowania	Wyciągowa (odprowadzenie na zewnątrz) lub filtrująca (recyrkulacja wewnętrzna)
Średnica kołnierza przyłączeniowego	Do sprawdzenia na kołnierzu (nieokreślona)
Waga przybliżona (kg)	15
Normy bezpieczeństwa	EN/IEC 60335-1, EN/IEC 60335-2-31
Naprawialność	Wymiana lamp i filtrów możliwa przez użytkownika
Zalecane czyszczenie	Wilgotna ściereczka z neutralnym detergentem, bez środków ściernych ani alkoholu
Częstotliwość czyszczenia filtra tłuszczowego	Co 40 godzin użytkowania (co najmniej raz w miesiącu)
Częstotliwość wymiany filtra węglowego	Co 160 godzin lub co 4 miesiące
Gwarancja	Standardowa 2 lata (nieokreślona)
Kraj produkcji	Włochy (marka włoska)

Często zadawane pytania - VIVACE BL/A/60 ELICA

Jaka jest minimalna odległość instalacji między okapem a płytą grzewczą?

Minimalna odległość wynosi 45 cm dla kuchenki elektrycznej i 65 cm dla kuchenki gazowej lub mieszanej. Jeśli instrukcje płyty określają większą odległość, ta ma pierwszeństwo.

Jak wyczyścić metalowy filtr tłuszczowy?

Filtr tłuszczowy należy czyścić raz w miesiącu za pomocą nieagresywnego detergentu, ręcznie lub w zmywarce w niskiej temperaturze i szybkim cyklu. Mycie w zmywarce może spowodować odbarwienie, ale nie wpływa na wydajność.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co 4 miesiące lub po 160 godzinach użytkowania. Nie można go czyścić ani regenerować.

Jak używać minutnika?

Minutnik (T4) można aktywować po wybraniu prędkości. Czas trwania zależy od prędkości: 20 minut dla T1, 15 minut dla T2, 10 minut dla T3. Odpowiednie diody LED migają w trybie stałym.

Jak zresetować wskaźnik nasycenia filtrów?

Gdy wskaźniki migają (T1+T2 dla filtra tłuszczowego, T1+T3 dla filtra węglowego), naciśnij jednocześnie odpowiednie przyciski (T1+T2 lub T1+T3), gdy okap jest wyłączony. Diody LED migają szybko dwa razy, aby potwierdzić.

Co zrobić, jeśli oświetlenie nie działa?

Przed kontaktem z serwisem sprawdź, czy lampy są prawidłowo włożone do gniazda. Aby wymienić lampę, użyj małego płaskiego śrubokręta, aby odpiąć osłonę, a następnie wymień na lampę tego samego typu (LED lub halogen 12V 20W max G4).

Czy mogę używać okapu bez filtra węglowego?

Tak, jeśli okap jest zainstalowany w wersji wyciągowej z odprowadzeniem na zewnątrz. Filtr węglowy jest wtedy usuwany. W wersji filtrującej (recyrkulacja) filtr węglowy jest obowiązkowy.

Jak zainstalować okap w wersji wyciągowej?

Podłącz przewód odprowadzający (nie wchodzi w skład zestawu) o średnicy identycznej z kołnierzem przyłączeniowym. Usuń filtr węglowy, jeśli jest obecny. Przestrzegaj minimalnej odległości instalacji i używaj odpowiednich śrub i kołków do ściany.

Jakie typy lamp są używane i jak je wymienić?

Okap używa lamp LED lub halogenowych 12V 20W max (G4). Aby wymienić lampę, odłącz urządzenie, upewnij się, że lampa jest zimna, odepnij osłonę płaskim śrubokrętem, wymień lampę, a następnie zapnij osłonę.

Czy okap nadaje się do płyt indukcyjnych lub gazowych?

Tak, okap jest przeznaczony do wszystkich typów kuchenek, pod warunkiem zachowania minimalnych odległości: 45 cm dla elektrycznej (w tym indukcyjnej) i 65 cm dla gazowej lub mieszanej. Obsługuje do 6 palników.

INSTRUKCJA OBSŁUGI VIVACE BL/A/60 ELICA

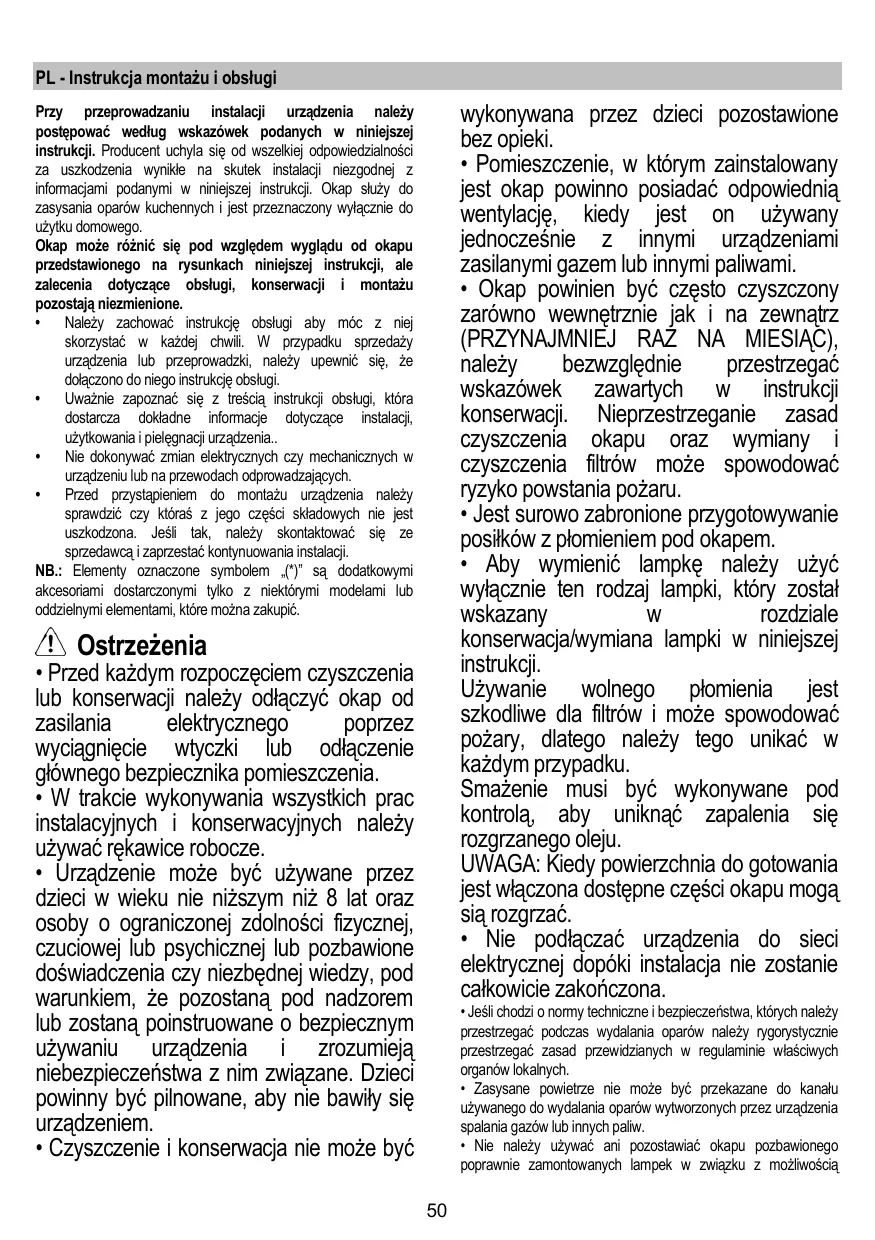

PL Instrukcja montażu i obsługi

PL-Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia powstałe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

• Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki należy upewnić się, że dołączono do niego instrukcję obsługi. Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.
• Nie dokonywać zmian elektrycznych ani mechanicznych w urządzeniu lub na przewodach odprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

NB.: Elementy oznaczone symbolem (*) są dodatkowymi akcesoriami dostarczanymi tylko z niektórymi modelami lub oddzielnymi elementami, które można zakupić.

! Ostrzeżenia

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.
• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawic roboczych.
• Czyszczenie i konserwacja nie są

wykonywane przez dzieci pozostawione bez opieki.

• Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
• Okap powinien być często czyszczony zarówno wewnętrznie, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC). Należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany filtrów może spowodować ryzyko powstania pożaru.
• Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
• Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.
• Nie należy używać ani pozostawić okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością

porażenia prądem.

• Nigdy nie używać okapu bez poprawnie zamontowanej kraty!
• Okap nie może być NIGDY używany, jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić odpowiedni rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
• W razie wątpliwości, skontaktować się z odpowiednim autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA!

• Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
• Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub jakimkolwiek innym urządzeniem, które uaktywnia się automatycznie.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie należy traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w

ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry tłuszczu, aby utrzymać dobrą wydajność filtra tłuszczu. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obsługa

Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

Urządzenia można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Wersja wyciągowa

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łącznikowego.

UWAGA!

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączącego.

UWAGA!

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłącz okap do przewodu wentylacyjnego rurą

odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączący).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

Używać jak najkrótszego przewodu. Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). Unikać radykalnych zmian przekroju przewodu.

Wersja filtrująca

Aby używać okapu w tej wersji należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez kratkę górnej osłony komina.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 45 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalowania kuchni gazowej podana jest większa odległość, należy się do takich wskazań dostosować.

Tak jak opisano w schematach instalacyjnych, należy wywiercić 6 otworów (Ø 8 mm głębokich na 40 mm), w miejscach wskazanych w szablonie wiercenia, aby przymocować okap oraz wspornik podpory komina. Po zakończeniu instalacji należy sprawdzić, czy okap i komin są idealnie dopasowane.

Produkt jest dopuszczony do instalacji na płytach kuchennych z maksymalnie 6 palnikami.

Połączenia elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, po zakończonej instalacji należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach przepięciowych kategorii III, zgodnie z zasadami instalacji.

UWAGA!

Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Uwaga! Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być wymieniony u producenta lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

Instalacja okapu

Przed przystąpieniem do instalacji:

• Sprawdzić, czy wymiary zakupionego produktu są stosowne do wybranego miejsca. Zdemontować filtr węglowy (*), jeżeli znajduje się na wyposażeniu (patrz odpowiedni rozdział). Filtr należy ponownie zamontować tylko wtedy, gdy okap będzie używany w wersji filtrującej.
• Sprawdzić, czy wewnątrz okapu nie pozostawiono (z powodów związanych z transportem) dodatkowego materiału dostarczanego wraz z urządzeniem (na przykład woreczków z wkrętami, karty gwarancyjnej itp.), ewentualnie wyjąć je i zachować.

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Działanie okapu

I	II	III	L	O
T1	T2	T3	T4	T5

Pierwsza prędkość (T1)

Wcisnąć T1, aby aktywować pierwszą prędkość. Po aktywacji funkcji, LED włączy się na stałe. Ponownie wcisnąć T1, aby wyłączyć okap.

Druga prędkość (T2)

Wcisnąć T2, aby aktywować drugą prędkość. Po aktywacji funkcji, LED włączy się na stałe. Ponownie wcisnąć T2, aby wyłączyć okap.

Trzecia prędkość (T3)

Wcisnąć T3, aby aktywować trzecią prędkość. Po aktywacji funkcji, LED włączy się na stałe. Ponownie wcisnąć T3, aby wyłączyć okap.

Timer (T4)

Timer można aktywować, gdy jest aktywna pierwsza, druga lub trzecia prędkość. Gdy funkcja jest aktywna, zarówno LED Timera (T4), jak i LED wybranej wcześniej prędkości (T1/T2/T3) włączą się na stałe.

Czas trwania timera zależy od wybranej prędkości:

Pierwsza prędkość T1 = czas trwania 20'

Druga prędkość T2 = czas trwania 15'.

Trzecia prędkość T3 = czas trwania 10'.

Gdy jedna z prędkości jest ustawiona na czas, można dezaktywować timer wciskając T4 lub jedną z dwóch nieaktywnych prędkości. Aby wyłączyć okap, ponownie wcisnąć prędkość, do której wcześniej przypisane było ustawienie czasu.

Oświetlenie (T5)

W każdej chwili można aktywować oświetlenie, wciskając T5. Po aktywacji funkcji, LED włączy się na stałe.

Ustawienie filtra

Można aktywować lub dezaktywować wskaźniki filtra tylko na wyłączonym okapie.

Aby wejść do menu konfiguracji, wcisnąć na chwilę T2+T3, po wejściu do menu T1 zacznie migać.

Ustawienie domyślne jest następujące:

• filtr przeciwtłuszczowy wskaźnik (T2) włączony, czyli aktywny;
• filtr przeciwwęchowy wskaźnik (T3) wyłączony, czyli nieaktywny.

T2 aktywuj/dezaktywuj wskaźnik filtra przeciwtłuszczowego.

T3 aktywuj/dezaktywuj wskaźnik filtra

przeciwwęchowego. Aby wyjść z menu, na chwilę wcisnąć

T1 lub poczekać 10"

Przywrócenie filtra

W regularnych odstępach czasu okap wskazuje konieczność przeprowadzenia konserwacji filtrów:

• filtr przeciwtłuszczowy co 40 godzin;
• filtr przeciwwęchowy co 160 godzin. W takim przypadku, z wyłączonym okapem, gdy użytkownik dotknie jakiegokolwiek przycisku, interfejs będzie wskazywał przez 10" dwa rodzaje koniecznej czynności:
• jeżeli T1+T2 migają: konserwacja filtra przeciwtłuszczowego;
• Jeżeli T1+T3 migają: konserwacja filtra przeciwwęchowego.

Podczas 10" można przywrócić filtr przeciwtłuszczowy, wciskając T1+T2, i przywrócić filtr przeciwwęchowy, wciskając T1+T3. Po przywróceniu kombinacje przycisków szybko migną dwa razy. W tym momencie interfejs działa normalnie.

Uwaga:

W ciągu 10" okap działa normalnie, ale nie ma wzrokowych informacji zwrotnych na przyciskach prędkości. Jeżeli w ciągu 10" nie zostanie wykonana żadna czynność, LED przechodzi w miganie i wzrokowe informacje zwrotne wracają do normalnego stanu.

Konserwacja

Czyszczenie okapu

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO

CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI

PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy

Rys. 11

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie żrącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne odbarwienie, to jednak nie pogarsza parametrów jego pracy.

Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.

Filtr na węgiel (tylko dla wersji filtrującej)

Rys. 12

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje w krótszym lub dłuższym okresie użytkowania, w zależności od rodzaju kuchni i od regularności, z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech lat.

NIE wolno myć lub regenerować filtra.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdej strony tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara.

Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

Wymiana lampek

Rys. 10

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymienić uszkodzoną żarówkę na inną tego samego typu, zgodnie ze specyfikacją znajdującą się na etykiecie charakterystyki lub w pobliżu samej żarówki na okapie.

1. Posługując się małym śrubokrętem, podważyć ochronę lampy i usunąć ją.
2. Wymienić uszkodzoną żarówkę na żarówkę LED lub halogenową, o takich samych cechach, zgodnie z tym, co określono na etykiecie charakterystyki lub na żarówce:

Zarówki LED: W celu wymiany należy zwrócić się do serwisu obsługi technicznej.

Zarówki halogenowe: 12V - 20W max - G4 (należy zwrócić uwagę, aby nie dotykać ich rękami).

1. Umieść oprawę przysufitową (oprawa musi zazębić się).

W przypadku, gdy oświetlenie nie działa, należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.

Producent odmawia przyjęcia jakiejkolwiek odpowiedzialności za ewentualne awarie, szkody lub uszkodzenia okapu, które zostały spowodowane niedotrzymaniem tych przepisów. Okap jest zaprojektowany do odciągania dymu i par podczas gotowania i jest przeznaczony wyłącznie do użytku domowego.

Podłącz okap do przewodu odprowadzającego o tej samej średnicy co wylot powietrza (kołnierz przyłączeniowy).

Utrzymuje cząsteczki tłuszczu pochodzące z gotowania.
