Tipo de produto	Exaustor de cozinha de parede
Marca	ELICA
Modelo	VIVACE BL/A/60
Largura (cm)	60
Alimentação	220-240 V / 50 Hz (tomada ou conexão direta)
Níveis de velocidade	3 velocidades (T1, T2, T3) + temporizador
Iluminação	LED ou halogênio 12V 20W max (tipo G4)
Filtro de gordura	Filtro metálico lavável na máquina de lavar louça ou à mão
Filtro de carvão	Opcional para versão recirculação, substituição a cada 4 meses
Altura mínima de instalação	45 cm (cozimento elétrico) ou 65 cm (cozimento a gás/misto)
Versão de uso	Aspirante (evacuação externa) ou filtrante (recirculação interna)
Diâmetro do flange de conexão	A verificar no flange (não especificado)
Peso aproximado (kg)	15
Normas de segurança	EN/IEC 60335-1, EN/IEC 60335-2-31
Reparabilidade	Substituição de lâmpadas e filtros possível pelo usuário
Limpeza recomendada	Pano úmido com detergente neutro, sem abrasivos nem álcool
Frequência de limpeza do filtro de gordura	A cada 40 horas de uso (pelo menos uma vez por mês)
Frequência de substituição do filtro de carvão	A cada 160 horas ou a cada 4 meses
Garantia	Padrão 2 anos (não especificada)
País de fabricação	Itália (marca italiana)

Perguntas frequentes - VIVACE BL/A/60 ELICA

Qual é a distância mínima de instalação entre o exaustor e a placa de cozimento?

A distância mínima é de 45 cm para fogão elétrico e 65 cm para fogão a gás ou misto. Se as instruções da placa especificarem uma distância maior, esta prevalece.

Como limpar o filtro de gordura metálico?

O filtro de gordura deve ser limpo uma vez por mês com um detergente não agressivo, à mão ou na máquina de lavar louça a baixa temperatura e ciclo rápido. A lavagem na máquina de lavar louça pode causar descoloração, mas não afeta o desempenho.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 4 meses ou após 160 horas de uso. Não pode ser limpo ou regenerado.

Como usar o temporizador?

O temporizador (T4) pode ser ativado depois de selecionar uma velocidade. A duração depende da velocidade: 20 minutos para T1, 15 minutos para T2, 10 minutos para T3. Os LEDs correspondentes piscam em modo fixo.

Como redefinir o indicador de saturação dos filtros?

Quando os indicadores piscarem (T1+T2 para o filtro de gordura, T1+T3 para o filtro de carvão), pressione simultaneamente os botões correspondentes (T1+T2 ou T1+T3) enquanto o exaustor estiver desligado. Os LEDs piscam rapidamente duas vezes para confirmar.

O que fazer se a iluminação não funcionar?

Antes de contatar o serviço de assistência, verifique se as lâmpadas estão corretamente inseridas no seu alojamento. Para substituir uma lâmpada, use uma pequena chave de fenda plana para desencaixar a tampa e substitua por uma lâmpada do mesmo tipo (LED ou halogênio 12V 20W max G4).

Posso usar o exaustor sem filtro de carvão?

Sim, se o exaustor estiver instalado na versão aspirante com evacuação externa. O filtro de carvão é então removido. Para a versão filtrante (recirculação), o filtro de carvão é obrigatório.

Como instalar o exaustor na versão aspirante?

Conecte um duto de evacuação (não fornecido) com diâmetro idêntico ao flange de conexão. Remova o filtro de carvão se presente. Respeite a distância mínima de instalação e use parafusos e buchas adequados para a parede.

Quais tipos de lâmpadas são usados e como substituí-las?

O exaustor usa lâmpadas LED ou halogênio 12V 20W max (G4). Para substituir uma lâmpada, desconecte o aparelho, certifique-se de que a lâmpada esteja fria, desencaixe a tampa com uma chave de fenda plana, substitua a lâmpada e recoloque a tampa.

O exaustor é adequado para placas de indução ou a gás?

Sim, o exaustor é projetado para todos os tipos de fogões, desde que respeitadas as distâncias mínimas: 45 cm para elétrico (incluindo indução) e 65 cm para gás ou misto. Suporta até 6 queimadores.

MANUAL DE UTILIZADOR VIVACE BL/A/60 ELICA

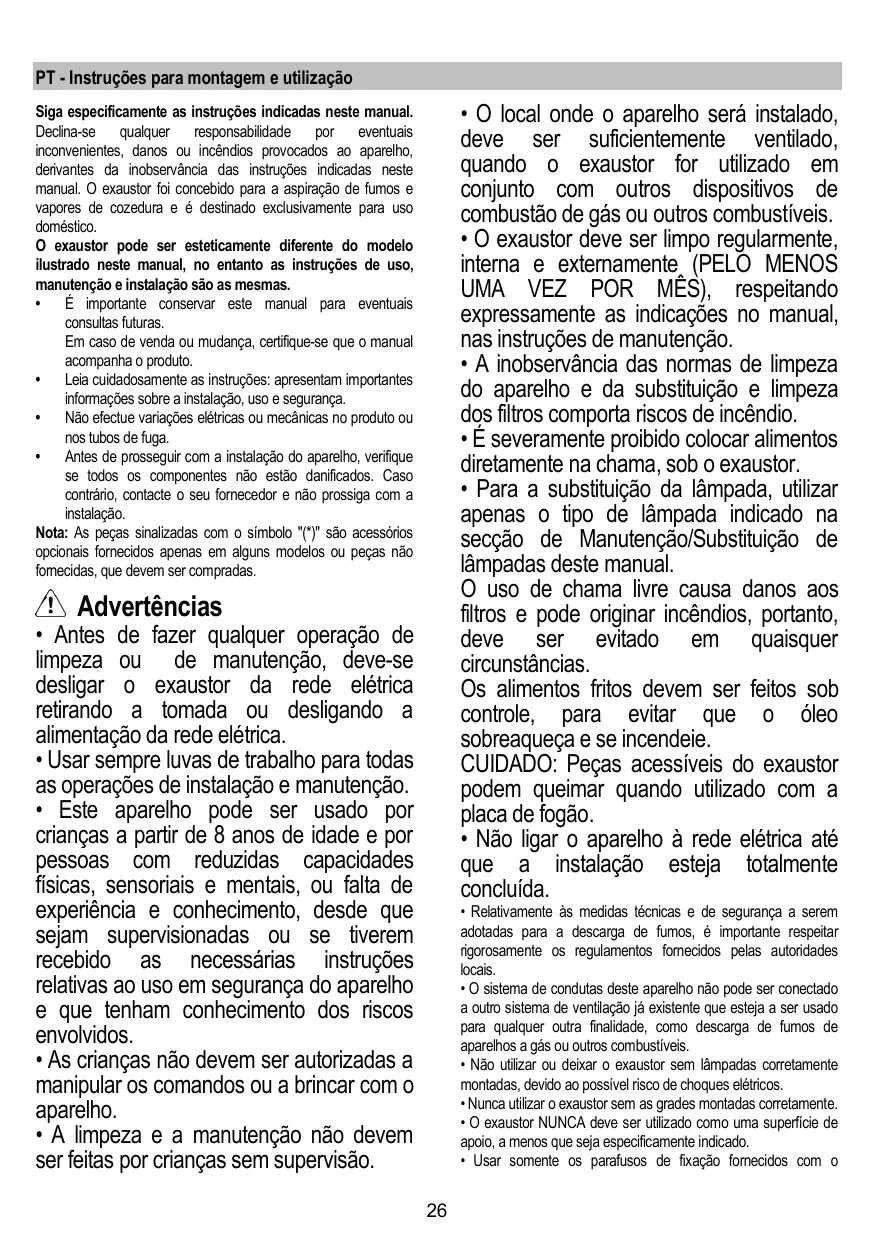

PT Instruções para montagem e'utilisation

Siga specifically as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuels inconvenientes, danos ou incéndios provocados ao aparelho, derivantes da inobservência das instruções指示adas neste manual. O exaustor foi concebio para a aspiração de fumes e vapores de cozedura e é destinado exclusivamente para uso dométrico.

O exhaustor pode ser estetricamente diferente do Modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as vezes.

• É importante conservar este manual para eventuais consultas futuras.
  Em caso de vendu ou mudança, certifique-se que omanual acompanha o produits.
  Leia cuidadosamente as instruções: apareceram importantes informações sobre a instalação, uso e segurar.
• Não efectue variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalacao do aparelho, verifique se todos os componentes não está danificados. Caso contrario, contacte o seu fornecedor e não prossiga com a instalacao.

Note: As peças sinalizadas com o símbolo " (*) " são acessórios optionais fornecidos apenas em algumas modelos ou peças não fornecidas, que devem ser compradas.

Advertências

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elética retirando a tomada ou desligando a alimentacao da rede elética.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser Usedo por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiência e conhecelto, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relatives ao uso em seguranca do aparecido e que tenham conhecelto dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for uso em contaço com outros dispositivos de combustão de gás ou outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparecido e da substituição e limpeza dos filtros comporta riscos de incério.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.

O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobreaqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placar de fogão.

• Não ligar o aparecido à rede electrica até que a instalação esteja totalmente conclusão.

• Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

• O Sistema de conduitas这是我)? é meus?"
• O Sistema de conduitas é a)? é meus?"
• O Sistema de conduitas é a)? é meus?"
• O Sistema de conduitas é a)? é meus?"
• O Sistema de conduitas é a)? é meus?"
• O Sistema de conduitas é a)? é meus?"
• O Sistema de conduitas é a)? é meus?"
• O Sistema de conduitas é a)? é meus?"
• O Sistema de conduitas é a)? is my?
• Não utilizes ou deixa o exaustor sem lampadas correamente montadas, devido ao possivel risco de choquesétricos.
• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exhaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o

aparelho, para a instalacao, ou, se não foromecido, comparar o tipo de parafuso correto.

• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulitar um centro de assistência autorizada ou专业技术e qualificado.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos electrolycos.
• Não utilizes com um programador, temporizador, telecomando separado ou qualquer及其他 dispositivo que se ativa automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipoamento elétrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evaporar potencias consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.

O simbolo no produits ou nos documents que accompaniesham o produits, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrário,defer ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devaraserefetuada em conformidade com as normas ambientais locais para aeliminaçãodeespercidos.

Para obter informações mais detalladas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despíicios dométricos ou a loja quando adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando comesar a cozinhar e mantinha-o em funcao por mais eles minutos antes ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtros(a) a carvalo quando necessario, para manter uma boa eficciencia na reducao dos odeores. Limpe o(s) filtros(s) de gordura quando necessario para manter uma boa eficiencia. Use o diametro maximalo dosystema de conduitas indicado neste manual para optimizar a eficiencia e minimizar o ruido.

Uso

O exaustor foi concebido para a aspiracao de fumos e evaporores de cozedura e destino-se exclusivamente para uso domestico.

O exaustor é fabricado para ser'utilizzato na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.

Versão evacuação para o exterior Os vapeores

são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontrar sobre o exaustor.

ATENÇAO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.

ATENÇAIO!

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruido.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com complemento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possible de curvas (ángulo máximo da curva: 90^ ).
! Evitar alteracoes dratasicas da segao do tubo (diametro).

Versão recirculacao

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adicional à base de carão atrido.

Instalacao

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 45cm no caso de fogões electrolyticos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta indicação.

Conforme descrito nos desenhos de instalacao, realizar 6 furos (0 8 mm e profundidade 40 mm), nas posições indicadas no Modelo de perfuração, para fixar o exaustor e a barra de suporte da chamé. Ao s a instalação, vericar que exaustor e chamé esteyam perfeitamente alinhados.

O produit é aprovado para instalação emplacedes foggao com até 6 bocas.

Conexão eletrica

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se doto de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona accessivel, mesmo deposito da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontraruma zona accessivel, mesmo deposito da instalação, aplicar um interruptor bipolar, em conformidade com a normala que asseguire a desconexão completeness da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAÖ!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifinar o seu funciona, e verificar se o cabo de rede está montado corretoamente.

Atença! A substituição do cabo de alimentação deve ser efetuada pelo服务于 assistência Tecnica autorizada de modo a prevenir qualer risco.

Montagem

Antes de.iniciar a instalacao:

• Verificar que o produits adquirido tem as dimensoes adequadas para a area escolhida de instalacao.
• Tirar o/s filtró/s de carvão atrcido (*) se fornecidos (ver también o parágrafo relativo). Este/s devem ser remontado/s somente caso se deseje utilizes o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos (), garantias () etc.). Caso Hajá, tirar e conservar.

O exaustor é fornecido combuchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Funcimiento

I	II	III	L	O
T1	T2	T3	T4	T5

Primeira velocidade (T1)

Pressione T1 paraatatvaringeprimevelocidade.Quandoa funcao e ativada, o LED acende-se com luz fixa. Pressione de novo T1 para desligar o exaustor.

Segunda velocidade (T2)

Pressione T2 paraatatvaringesegundavelocidade.Quandoa funcao eativada, oLED acende-se com luz fixa. Pressione de novoT2para desligar o exaustor.

Terceira velocidade (T3)

Pressione T3 paraatatvaringesegundavelocidade.Quandoa funcao e ativada, oLED acende-se com luz fixa. Pressione de novo T3 para desligar o exaustor.

Temporizador (T4)

O temporizador pode ser ativado quando uma velocidade estiver atra, a primaira, a segunda ou a terceira. Quando a função é ativada, quer o LED do Temporizador (T4) quer o LED da velocidade previamente的选择法 (T1/T2/T3) acendem-se com a luz fixa.

O temporizador dura em funcao da velocidade selecionada: Primeira velocidade T1 =atura 20'

Segunda velocidade T2 = duração 15'.

Terceira velocidade: T3 = duração 10'.

Quando uma velocidade é temporizada, é possivel desativar o temporizador pressionando T4, ou uma das outras两大 velocidades não ativas. Para deslagar o exaustor, pressione de novo a velocidade na qualinha anteriamente aplicada a temporização.

Luz (T5)

A luz pode ser"Ativada a qualquer momento pressionando a tecla T5. quando a funcao é"Ativada, o LED acende-se com luz fixa.

Configuração de FILTER

A ativação ou desativação dos indicadores do filtró são poder ser executada com o exaustor desligado.

Para aceder ao menu de configuração, pressione bastante

T2+T3, até entrada no menu, T1 meçará a piscar.

A configuração predefinida é:

• filtr de gorduras indicator (T2) aceso, portanto ativo;

• filtr de odores indicator (T3) apagado, portanto não ativo.

T2 ativa / desativa o indicator do FILTER de gorduras. T3 ativa / desativa o indicator do FILTER de odores. Para sair do menu, pressione bastante T1 ou espere 10"

Renovação do filtró

O exaustor assinala a intervalos regulares que os filtros devem ser sujeitos a manutenção:

Neste caso, com o exaustor desligado, quando o'utilizador tocar num qualquer botão, a interface sinalizará durante 10” doit把这些 necessidades:

• se T1+T2 piscarem: Manutenção do FILTER de gorduras;
• se T1+T3 piscarem: manutenção do FILTER de odeores.

Durante os 10^th pode renovar o FILTER de gorduras pressionando T1+T2 e renovar o FILTER de odeores pressionando T1+T3 No final da renovacao, as combi de botões picarão rapidamente das vezes. Agora a in funciona como de costume.

Atença:

Durante os 10", o exaustor funciona normalmente mas, não havara feedback visual nos botões de velocidade. Se durante os 10" não for executada nenhuma的操作, os LEDdeixarão de piscar e os feedback visuels voltam ao normal.

Manutenção

Limpeza

Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NÃO UTILIZE ALCOOL!

Filtro antigordura

Fig. 11

Capta as particulas de gordura provenrientes da cozedura. O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.

O fazer metalico para a gordura pode perdcer cor com as lavagens na区内aLouca,masasusicascharacteristicadesfiltracaonao sealteram.

Para desmontar o fazer antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 12

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A saturação doimento de carvãoativado verifica-se antes um uso mais ou menos prolongado, em funcão do tipo de cozedura e da regularidade da limpeza doimento de gorduras. Em todo caso, é necessário substituir o cartucho no maior a cada 4 vezes.

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grehas de protecao do impulsor do motor,(before disso vire a pega no sentido dos ponteiros dos relógios.

Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.

Substituição das lampadas

Fig. 10

Desligar o aparelho da rede eletrica;

Atença! Antes de tocar nas lampadas, certifique-se de que está frias.

Substituir a lampada queimada com outra do mesmo tipo, conforme especified na etiqueta decharacteristicas ou perto dapropria lampada no exaustor.

1. Extraia a proteção usingo uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substituir a lampada danificada por una outra LED ou halógena, com as mesmas caracteristicas, como especialcido na etiqueta de caracteristicas ou perto da lampada:

Lampada LED: Para a substituição,letal o service de assistencia的技术ica.

Lampada halógena: 12V - 20W max - G4 (tomando cuidado para não址ar com as mês).

Se a iluminação não funciona, verifique se as lampadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
