VIVACE BL/A/60 - Kuhinjska napa ELICA - Brezplačna navodila za uporabo

Vrsta izdelka	Stenska kuhinjska napa
Znamka	ELICA
Model	VIVACE BL/A/60
Širina (cm)	60
Napajanje	220-240 V / 50 Hz (vtičnica ali direktna priključitev)
Stopnje hitrosti	3 hitrosti (T1, T2, T3) + časovnik
Osvetlitev	LED ali halogenska 12V 20W max (tip G4)
Filter za maščobe	Kovinski filter, pralen v pomivalnem stroju ali ročno
Ogljeni filter	Izbirno za recirkulacijsko različico, zamenjava vsake 4 mesece
Minimalna višina namestitve	45 cm (električno kuhanje) ali 65 cm (plinsko/mešano kuhanje)
Različica uporabe	Odsesovalna (zunanji odvod) ali filtrirna (notranja recirkulacija)
Premer priključne prirobnice	Preveriti na prirobnici (ni navedeno)
Približna teža (kg)	15
Varnostni standardi	EN/IEC 60335-1, EN/IEC 60335-2-31
Popravljivost	Zamenjava svetilk in filtrov možna s strani uporabnika
Priporočeno čiščenje	Vlažna krpa z nevtralnim detergentom, brez abrazivov ali alkohola
Pogostost čiščenja maščobnega filtra	Vsakih 40 ur uporabe (vsaj enkrat mesečno)
Pogostost zamenjave ogljenega filtra	Vsakih 160 ur ali vsake 4 mesece
Garancija	Standardna 2 leti (ni navedeno)
Država proizvodnje	Italija (italijanska znamka)

Pogosto zastavljena vprašanja - VIVACE BL/A/60 ELICA

Kakšna je minimalna razdalja namestitve med napo in kuhalno ploščo?

Minimalna razdalja je 45 cm za električni štedilnik in 65 cm za plinski ali mešani štedilnik. Če navodila kuhalne plošče določajo večjo razdaljo, ta prevlada.

Kako očistiti kovinski filter za maščobe?

Filter za maščobe je treba čistiti enkrat mesečno z neagresivnim detergentom, ročno ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. Pomivanje v pomivalnem stroju lahko povzroči razbarvanje, vendar ne vpliva na delovanje.

Kdaj je treba zamenjati ogljeni filter?

Ogljeni filter je treba zamenjati vsake 4 mesece ali po 160 urah uporabe. Ne more se očistiti ali regenerirati.

Kako uporabljati časovnik?

Časovnik (T4) se lahko aktivira po izbiri hitrosti. Trajanje je odvisno od hitrosti: 20 minut za T1, 15 minut za T2, 10 minut za T3. Ustrezne LED utripajo v načinu fiksno.

Kako ponastaviti indikator nasičenosti filtrov?

Ko indikatorji utripajo (T1+T2 za filter za maščobe, T1+T3 za ogljeni filter), hkrati pritisnite ustrezne tipke (T1+T2 ali T1+T3), medtem ko je napa izklopljena. LED dvakrat hitro utripnejo za potrditev.

Kaj storiti, če osvetlitev ne deluje?

Preden kontaktirate servis, preverite, ali so svetilke pravilno vstavljene v ohišje. Za zamenjavo svetilke uporabite majhen ploščat izvijač, da odklenete pokrov, nato jo zamenjajte s svetilko istega tipa (LED ali halogenska 12V 20W max G4).

Ali lahko uporabljam napo brez ogljenega filtra?

Da, če je napa nameščena v odsesovalni različici z zunanjim odvodom. Ogljeni filter se nato odstrani. Za filtrirno različico (recirkulacija) je ogljeni filter obvezen.

Kako namestiti napo v odsesovalni različici?

Priključite odvodni kanal (ni priložen) enakega premera kot priključna prirobnica. Odstranite ogljeni filter, če je prisoten. Upoštevajte minimalno namestitveno razdaljo in uporabite vijake in sidra, primerna za steno.

Katere vrste svetilk se uporabljajo in kako jih zamenjati?

Napa uporablja svetilke LED ali halogenske 12V 20W max (G4). Za zamenjavo svetilke izključite napravo, preverite, da je svetilka hladna, s ploščatim izvijačem odklenite pokrov, zamenjajte svetilko in nato pokrov znova zaklenite.

Ali je napa primerna za indukcijske ali plinske kuhalne plošče?

Da, napa je zasnovana za vse vrste štedilnikov, pod pogojem, da upoštevate minimalne razdalje: 45 cm za električne (vključno z indukcijo) in 65 cm za plinske ali mešane. Podpira do 6 gorilnikov.

NAVODILA ZA UPORABO VIVACE BL/A/60 ELICA

Proizvod je odobren za montazu na povrsine za kuvanje sa do 6 gorionika.

Elektricno povezivanje

Napon mreze treba da odgovara naponu koji je naveden na etiketi karakteristika koja se nalazi u unutrašnjosti aspiratora. Ukoliko postoji utiakač povežite aspirator sa uticnicom koja je u skladu sa propisima na snazi i koja je postavljena na pristupačnom mestu āk i posle instalacije.

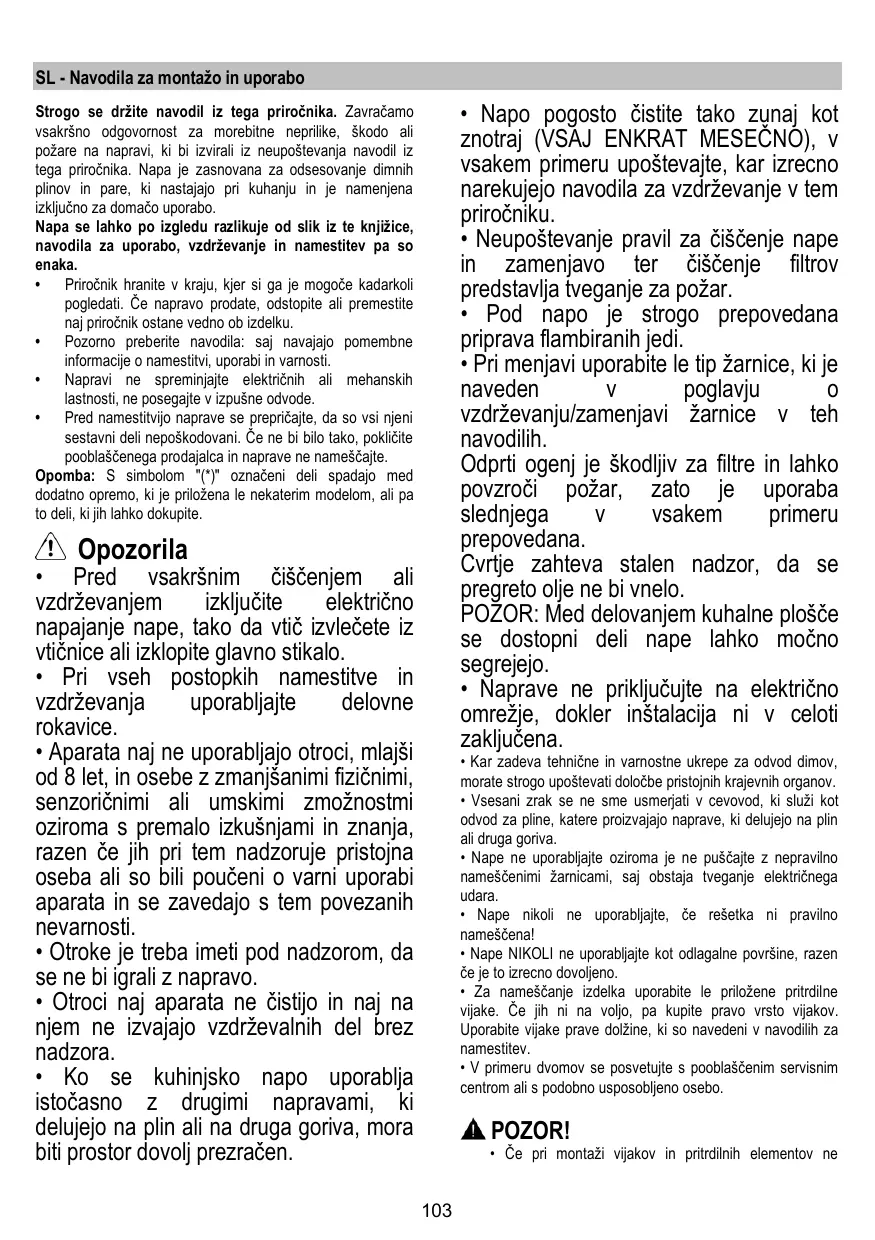

Strogo se drzite navodil iz tega priročnika. Zavracamo vsakrsno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neuostoševanja navodil iz tega priročnika. Napa je zasnovana za odsosovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izkljućno za domaco uporabo.

Napa se lahko po izgledu razlikuje od sik iz te knjizice, navodila za uporabo, vzdrrzevanje in namestitev pa so enaka.

• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodata, odstopite ali premistite naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacione o namestitvi, uporabi in varnosti.
• Napravine spreminjajie elektrichnih ali mehanskihlastnosti, ne posegajte v izpušne odvode.
  Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo takto,Pokličite pooblašćenega prodajalca in naprave ne namešćajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je prilozena le nekaterim modelom, ali pa to deli, ki jih lahko dokupite.

! Opozorila

Pred vsakrsnim cischenjem ali vzdrrzevanjem izkljucite elektricno napajanpe nape,tako da vtic izvlectete iz vticnice ali izklopite glavno stikalo.
Pri vseh postopkih namestitve in vzdrrzevanja uporabljajte delovne rokavice.
- Aparata naj ne uporabljajo otroci, mlajsi od 8 let, in osebe z zmanjjsanimi fizicnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen ce jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti.
- Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo.
- Otroci naj aparata ne cistijo in naj na njem ne izvajajo vzdhrzevalnih del brez nadzora.
- Ko se kuhinjsko napo uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

• Napo pogosto Čistite takozunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primuru upoštevajte, kar izrecno narekujejo navodila za vzdřevanje v tem priročniku.
• Neupoštevanje pravil za Čišćenje nape in zamenjavo ter Čišćenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip Žarnice, ki je naveden v poglavju o vzdřevanju/zamenjavi Žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtrin lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POžOR: Med delovanjem kuhalne plošće se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na elektricno omrežje, dokler instalacija ni v celoti zakljucena.

• Kar zadeva tehnicne in varmoste ukrepe za odvod dimov, morate strogo upoštevat diolocbe pristojnih krajevnih organov.

• Vsesani zrak se ne sme usmerjati v cevovod, ki sluzi kot odvod za pline, katere proizvajao naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljaje oziroma je ne pušćajte z nepravilno namešćenimi Žarnicami, są obstaja tveganje elektrínega udara.
• Nape nikoli ne uporabljajte,Če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporablajte kot odlagalne povrsine, razen ce je to izrecno dovoljeno.
• Za namešcanje izdelka uporabite le prilozene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.
  V primeru dvomov se posvetujte s pooblašćenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne

upostevate teh navodil, obstaja nevarnost elektricnega udara.

• Ne uporabljaje s programatorjem, Časovnikom , daljinskim upravljalinkom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktvo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktvo o opadni elektrichi in elektroniski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na prilożeni dokumentaciji označuje, da se ga ne sme zavreči med komunalne opadkve, temveć odnesti na ustrezno zbirno mesto za recikliranje opadnade elektrickne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, kelvajo na področju odlaganja opadkovazodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obmite na ustrezno lokalno sluzbo, zbirni center komunalnih opadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjsate vpliv na okolje: Napo prizgite na minimalni moci ON ob začetku kuhanja, in jo pustite, nj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite ne vizjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjate, ter toako ochrinite učinkovitost pri odpravljanju neprijetnih vonjav. Mašćobni(e) filter(re) ocistite po potrebi, ter toako ochrinite njegovo (njihovo) učinkovitost. Uporabite system cevi maksimalnih diametrov, navened v tem priročniku, ter toko optimizirajte učinkovitost in zmanjsajte hrup.

Uporaba

Napa je zasnovana za odssovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izključno za domačo uporabo.

Napa je izdelana za uporabo v odzračevalni različici z zunanjin odvodom ali obtočni oz. filtracijski z notranjin obtokom.

Sesalna razlicica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in je je potrebno kupiti ločeno.
Premer odvodne cevi mora biti enak premeru spojega obročka.

POZOR!

Ce je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povezite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manji premer, bo vplivala na zmanjsanje ueinkov sesanja in moeno poveeala hrupnost.

Zato za takado delovanje odklanjamo vsakrsno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjsa nujna dolžina.
! Cevovod naj ima cim manj krivin (najvecji kot upogiba: 90^ ).
I Izogibajte se izrazitim sprembam smeri cevovoda.

Različica s filtriranjem

Iz vsesanaega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

Minimalna razdalja med podporno povrsino posod na kuhalni povrsini in spodnjim delom nape za kuhinjske prostore ne sme biti manjsa od 45cm pri elektrichnih stedilnikih in 65cm pri plinskih ali mešanih stedilnikih.

Ce je v navodilih za instalacijo plinskega kuhalnika napisana vecja razdalja, jo je treba tudi upostevati.

Na označenih mestih šablone za vrtanje napravite 6 izvirtin (s premerom 0 8 mm in globino 40 mm), kot je prikazano na skicah za montažo, da pritrdite napo in namestitveni nosilec dimnika. Na koncu montaže preverite, da sta napa in dimnik popolnama poravnana.

Izdelek je odobren za montažo na kuhalne plošće z največ 6 kuhalniki.

Elektricona povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki zlastnostmi, nameščeni v notanjosti nape. Če ima napa vtic, slednjega vstavite v vticnico, ki je skladna z veljavnimi predpisin in se nahaja na takem mesti, ki bo dostopno tudi po vgradnji naprave. Če napa nimia vtica (neposredna povezava na omrežje) ali se vtic nahaja na takem mesti, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrlo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno namesčen.

Pozor! Zamenjavo napajalnega kabla mora izvesti pooblascena servisna sluzba, tak da se prepreci vsakrsno tveganje.

Montaža

Pred pricetkom namestite:

• Preverite, ali dimenzijee kupjenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogliem, Če je/so priložen/i (gleje tudi ustrezni odstavek). Namestite ga/jih le, ČeŽelite uporabiti napo v odzračevalni razlìcici.
• Prepricajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitmega prilozhenega materiala (na primer, ovojnice z vijaki, garancije itd.); ce je, ga odstranite in shranite.

Napi so prilozeni pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljena teghnika, ki vam bo potdril ustreznost materialov glede na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenasata težo nape.

Delovanje

I	II	III	L	O
T1	T2	T3	T4	T5

Prva hitrost (T1)

Pritisnite T1, da aktivirate prvo hitrost. Ko je funkcjija aktivirana, bo LED svetilka fiksno svetila. Ponovno pritsnite T1, da izklopite napo.

Druga hitrost (T2)

Pritisnite T2, da aktivirate drugo hitrost. Ko je funkija aktivirana, bo LED svetilka fiksno svetila. Ponovno pritsnite T2, da napo izklopite.

Tretja hitrost (T3)

Pritisnite T3, da aktivirate drugo hitrost. Ko je funkija aktivirana, bo LED svetilka fiksno svetila. Ponovno pritsnite T3, da napo izklopite.

Casovnik (T4)

Casovnik lahko aktivrate, ko je aktivna prva ali druga ali tretja hitrost. Ko je fungkcija aktivirana, utripata takto indicator LED casovnika (T4) kot prej izbran hitrostni LED (T1 / T2 / T3), oba bosta fiksno svetila.

Casovnik troja glede na izbrano hitrost:

Prva hitrost T1 = trajanje 20'

Druga hitrost T2 = trajanje 15'.

Tretja hitrost: T3 = trajanje 10'.

Ko je dolocena hitrost pod chasovnikom, lahko izklopite

casovnik s pritiskom na T4ali na eno od drugih dveh neaktivinh hitrosti. Ce zelite izklopiti napo, pritisnite hitrost, na katero je bil casovnik prikljucen.

Svetilka (T5)

Svetilko lahko kadar koli vklopite s pritiskom na tipko T5. Ko je funkcija aktivirana, bo LED svetilka fiksno svetila.

Nastavitev filtra

Aktiviranje ali izkjučtev indicatorjev filtra se lahko izvede samo takrat, ko je napa izkjučena.

Za dostop do konfiguracjskega menija, za dalj casa pritisnite T2+T3, ko bo v meniju T1 zael utripati.

Privzeto je sledece:

• Indikator filtra maschob (T2) vklopljen, torej aktiven;

• filter za vonj indicator (T3) je izklopljen, torei ni aktiviran.

T2 vklopi/izključi indicator filtra za maščobe. T3 vklopi/izklopi indicator filtra za vojn. Za izhod iz menija, dolgo pritsnite T1 ali počakaje 10"

Ponastavitev filtra

Napa v rednih presledkih signalizira, da je treba filtre servisirati:

-mascobni filter vsakih 40 ur;
- filter za vonj vsakih 160 ur.

V tem primuru. ko je izklopljena napa in ko se uporabnik dotakne katere koli tipke, bo vmesnik za 10" signaliziral dve vrsti potreb:

• ce T1+T2 utripata: Servisiranje filtra za mašcobe;

• ce T1+T3 utripata: servisiranje filtra za vonj.

Med 10" Ilahko filter za mascbe poinvno zazenete s pritiskom na T1+T2 takotokifilter za vonjspritiskom na T1+T3

Po zaklučeni ponastavitvi kombinacije tipki bosta na hitro dvakrat utripali. Vmesnik bo zdaj deloval kot obicajno.

Pozor:

Med 10 sekundami bo napa delovala normalno, vendar na hitrostnih tipkah ne bo vid.nih povratnih informacij. Ce med 10 'sekundami ne bo nobene spremembe, LED diode prenehajo utripati in vizualne povratne informacije se Bodies v normalno stanje.

Vzdrževanje

Ciscenje

Za ciscenje uporabljate izKLUJUCNO vlažno krpo, navlaženo ne neutraltnim detergentom. ZA ciscenje NE UPORABLJAJE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljate izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJE ALKOHOLA!

Maščobni filter

Sika 11

Zaustavlja mascobne delce, ki nestajajo pri kuhanju.

Ocistiti ga je treba enkat mese no z ne agresivnimi cistilnimi sredsti, ro'no ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se mascobni filter lahko razbarva, toda njegove filtrrine značilnosti ostanejo nespremenjene.

Za demontažo masčobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno razlicico)

SI. 12

Zadrzije neprijjetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po dalji uporabi, glede na tip kuhe ter redno cischenje mascbognea filtra. Vsekakor je potrebno zamenjati vlozek majmanj vsake stiri mesece.

Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, takao de prekrijeta obe zašcitni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca.

Za demontazo obnite rocaj v nasprotni smeri urinea kazalca.

Zamenjatozarnic

SI. 10

Izkjucite elektricno napajane naprave.

Pozor! Preden se Žarnic dotaknete, se prepričajte, ali so hladne.

Zamenjajte pregorelo zaarnico s toke enake vrste, katere tip je naveneden na nalepki ali v blizini same zaarnice na napi.

1. Izvolecite zašcito, pri Čemer si pomagajte z majhnim plošćatim izvjacem ali podobnim orodjem.
2. Pregorelo zarnico zamenjate z LED-sijalko ali halogeno zarnico z enakimi značilnosti, in sicer na podlagi predpisanih lastosti na nalepki ali v področju ob zarnici:

LED-sijalka: Za zamenjavo zarnic se obrnite na poprodajno sluzbo.

Halogenska Žarnica: največ 12 V - 20 W - G4 (pazite, da se Žarnic ne dotikate z golimi rokami).

1. Ponovno zaprite zaščite (zaskocna pritrditev).
   Cecne bi delovala, preverite pravilno vstavitev zarnic v nijhovlo lezišce, preden se po pomoč obmete na servisno sluzbo.

Strogo se pridrzavaje uputstava koje donosi ovaj prisucnik. Otklanjamo bilo kakvu odgovornost za eventualne nezgode, smetnje ili pozar na aparatu koji proizlaze iz nepostivanja uputstava koje donosi ovaj prisucnik. Kuhinjska napa ima funkcju usisavanja dima i pare za vrijeme kuhanja te je namijenjena samo kućnoj uporabi.

Vanjski izgled kuhinjske nape se moze ponesto razlikovati od onog sto sm opisali i ilustrirali u crtezima ovog prisucnika, ali u svakom sluceju uputstva za uporabu, oderzavanje iste i instalacija ostaju nepromijenjena.

Vazno je sačuvati ovaj prirucnik da biste ga mogli konzultirati u svakom trenutku. U slučaja da prodate ovaj proizvod,Poklonite ili da se preselite uvjerite da on bude uvijek zajedno sa proizvodom.
- Pazljivo pročitajte uputstva: u njima se nalaze važne informacije o instalaciji, uporabi i sigurnosti.
- Ne izvršavajte nikakve mehaničke ili elektrichiće varijaciće (izmjene) na proizvodu ili na cijevima za izbacivanje.
- P Rome nego sto počnete s instalacijom aparata, uvjerite se da nijedna componenta njne ošćena. U suprotnom slučaju, kontaktirajte trgovc i ne nastavlajte s instalacijom.

Kružni karbonski filtar

Postavite po jeder sa svake strane na nacin daPokriere obje zašitne rešetkePokretacamotorpa onda okrecite u smjeru kazalji na satu.
