PDM1052 - Shpuese Ferm - Manual falas për përdoruesin

Lloji i produktit	Stërvitje me goditje
Marka	Ferm
Modeli	PDM1052
Tensioni i furnizimit	230 V ~ 50 Hz
Fuqia e absorbuar	800 W
Shpejtësia pa ngarkesë	0 – 3 000 rrotullime/min
Frekuenca e goditjes	0 – 48 000 goditje/min
Diametri maksimal i shpimit në dru	25 mm
Diametri maksimal i shpimit në beton	13 mm
Diametri maksimal i shpimit në çelik	10 mm
Pesha	2,2 kg
Klasa e mbrojtjes	IP20
Lloji i çakëllit	Çakëll pa çelës (shtrëngim manual)
Doreza ndihmëse	Po, e rregullueshme
Ndaluesi i thellësisë	Po, e rregullueshme
Zgjedhësi i drejtimit të rrotullimit	Para/Mbrapa
Variatori i shpejtësisë	Po, elektronik
Niveli i presionit akustik (LpA)	91,7 dB(A)
Niveli i fuqisë akustike (LwA)	102,7 dB(A)
Dridhja (shpim betoni)	15,238 m/s²
Dridhja (shpim metali)	4,98 m/s²
Izolim i dyfishtë	Po
Mirëmbajtja	Pastroni kutinë dhe çarat e ventilimit

Pyetjet më të shpeshta - PDM1052 Ferm

Si të ndërroj majën e shpimit në stërvitjen time Ferm PDM1052?

Shkëputni fillimisht pajisjen. Hapni çakëllin duke kthyer mëngën e përparme në drejtim të akrepave të orës ndërsa mbani mëngën e pasme. Fusni majën e shpimit, pastaj shtrëngoni duke kthyer mëngën e përparme në drejtim të kundërt të akrepave të orës.

Si të përdor funksionin e goditjes?

Vendosni zgjedhësin e shpimit/goditjes (referenca 5) në pozicionin B për të aktivizuar goditjen. Përdoreni këtë funksion për të shpuar në beton ose tullë. Mos ndërroni modalitet gjatë funksionimit.

Si të rregulloj shpejtësinë e rrotullimit?

Kthejeni rrotën e rregullimit të shpejtësisë (referenca 3) në drejtim të akrepave të orës për të rritur shpejtësinë maksimale, ose në drejtim të kundërt për ta ulur. Mos e rregulloni shpejtësinë gjatë përdorimit.

Si të ndryshoj drejtimin e rrotullimit?

Përdorni zgjedhësin e rrotullimit para/mbrapa (referenca 4). Shtyjeni majtas për rrotullim në drejtim të akrepave të orës, djathtas për rrotullim të kundërt. Mos e ndryshoni drejtimin ndërsa stërvitja rrotullohet.

Për çfarë shërben ndaluesi i thellësisë?

Ndaluesi i thellësisë lejon kufizimin e thellësisë së shpimit. Montojeni në dorezën ndihmëse dhe rregullojeni në thellësinë e dëshiruar. Kjo siguron vrima uniforme pa shpuar shumë thellë.

Si të mirëmbaj stërvitjen time?

Para çdo pastrimi, shkëputni pajisjen. Pastroni kutinë me një leckë të butë. Pluhurosni rregullisht çarjet e ventilimit. Pastroni çakëllin dhe majat e shpimit për të shmangur pasaktësitë.

Cilët aksesorë mund të përdor?

Përdorni vetëm aksesorë të rekomanduar nga Ferm, të përshtatshëm për çakëllin dhe fuqinë e stërvitjes. Maja shpimi HSS për dru dhe metal, dhe maja shpimi prej metali të fortë për beton/ murature janë të përshtatshme. Kontrolloni që shpejtësia maksimale e aksesorit të jetë më e lartë se ajo e makinës.

Si të zvogëloj dridhjet?

Përdorni aksesorë në gjendje të mirë dhe të shtrënguar mirë. Vishni doreza kundër dridhjeve dhe bëni pushime të rregullta. Mbani stërvitjen me të dy duart (doreza kryesore + doreza ndihmëse). Vlerat e dridhjeve maten sipas standardit EN 60745.

Çfarë të bëj në rast mbinxehjeje?

Nëse stërvitja mbinxehet, ndaleni menjëherë dhe shkëputeni. Lëreni të ftohet plotësisht para se ta ripërdorni. Kontrolloni që çarjet e ventilimit të mos jenë të bllokuara dhe që nuk po e sforconi shumë mjetin.

A mund të shpoj metal me këtë stërvitje?

Po, diametri maksimal në çelik është 10 mm. Përdorni një majë shpimi HSS të përshtatshme, lubrifikoni zonën e shpimit për të zgjatur jetëgjatësinë e majës. Rregulloni shpejtësinë në një nivel të moderuar dhe përdorni modalitetin e shpimit (pa goditje).

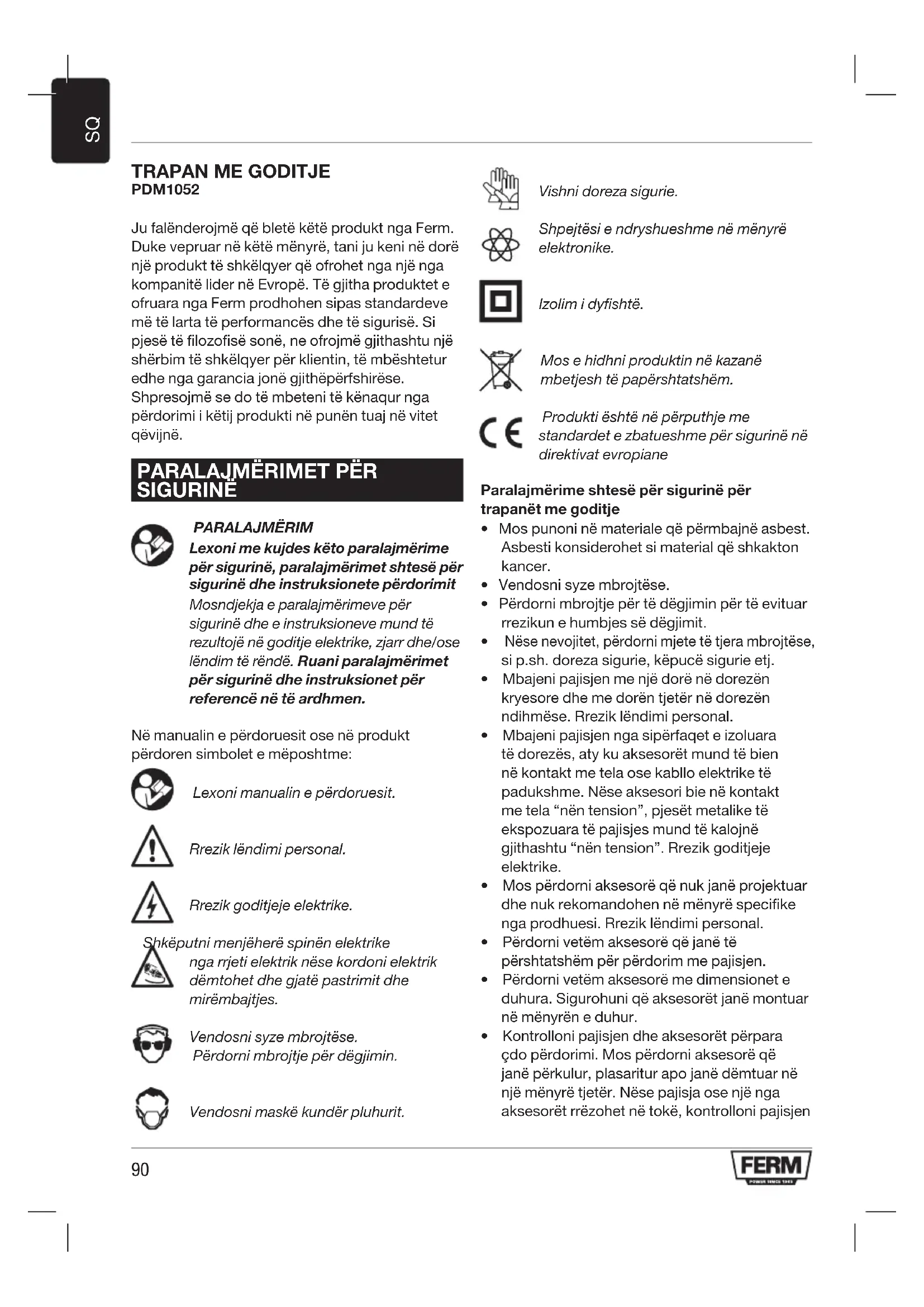

MANUAL I PËRDORUESIT PDM1052 Ferm

Shkëputni menjehere spinen elektrike
nga rrjeti elektrik nese kordoni elektrik
dëmtohet dhe gjatë pastrimit dhe
mirembajtjes.

Vendosni syze mbrojtse.
Perdorni mbrojtje per degjimin.

Vendosni maske kunder pluhurit.

Vishni doreza sigurie.

Shpejtësi e ndryshueshme në menyre elektronike.

Izolim i dyfishte.

Mos e hidhni produktin ne kazanembetjesh te papershtatshem.

Produkti ehte ne perputhje me standardet e zbatueshme perrsigurine nep direktivat evropiane

Paralajmérime shtesë per sigurine per trapanet me goditje

• Mos punoni né materiale qè pērmbjnè asbest. Asbesti konsiderohet si material qè shkakton kancer.
  Vendosni syze mbrojtese.
• Pördorni mbrojtje Pér tí dégjimin Pér tí evituar rrezikun e humbjes sé dégimit.
• Nëse nevojitet, pērdorni mjete tê tjera mbrojtëse, si p.sh. doreza sigurie, këpuçë sigurie etj.
• Mbajeni pajisjen me një dorë né dorezën kryesore dhe me dorën tjeter né dorezën ndihmëse. Rrezik lendimi personal.
• Mbajeni pajisjen nga siperfaqet e izoluara tè dorezës, aty ku aksesoret mund te bien nékontakt me tela ose kablolektrike tè padukshme. Nëse aksesori bie nékontakt me tela "nèn tension", pjesët metalike tè ekspozuara tè pajisjes mund te kalojné gjithashtu "nèn tension". Rrezik goditjee elektrike.
• Mos perdorni aksesore qè nuk janë projektuar che nuk rekomandohen ne meny're specifikende prodhuesi. Rrezik lendimi personal.
  Perdorni vetem aksesore qe jané tepershtatshem per perdorim me pajisjen.
• Pördorni vetem aksesore me dimensionet e duhura. Sigurohuni që aksesoret janë montuan ne ményren e duhur.
• Kontrolloni pajisjen dhe aksesoret pērpara cdo pērdorimi. Mos pērdorni aksesore qē janë perkulur, plasaritur apo janë demtuar né njie menyre tjetér. Nese pajisja osn jè nga aksesoret rrezohet ne tokë, kontrolloni pajisjen

ose aksesorin per demtim. Nese nevojitet, nderroni aksesorin.

• Pas montimit te aksesoreve verei pajisjen ne pune pa ngarkesene nje zone te sigurt. Nese pajisja dridhet shume, fiken ate menjehere, shkeputni spinen elektrike nga rrjeti elektrik dhe provoni te zgjidhni problemin.
• Sigurohuni që shpejtësia maksimale per aksesorin me e madhe ose e barabartë meshpejtësinë maksimale të pajisjes. Shihni etiketen e parametrave ne pajisje.
• Pörpara pördorimit, hiqni tē gjitha gozhdet oseobjektet e tjera metalike nga vendi ku do tē punoni.
• Sigurohuni që materiali i punës ᵓshte mbèshtetur ose fiksuar sić duhet.
• Mbani duart larg nga vendi i punës gjatë pērdorimit të pajisjes.
• Asnjehere mos e ulni pajisjen mbi një tavoline apo bankë pune perpara se ta keni fikur atë

Siguria elektrike

Kontrolloni gjithmonene tensioni i ushqimit elektrik perputhet me tensionin ne etiketen e parametrave.

• Mos e perdorni pajisjen nese kordoni elektrik ose spina elektrike eshte demtuar.
• Përdorni vetem ato kabllo zgjatuese që janë të përshtatshme për klasifikimin e fuqise së pajisjes, me sekssion minimal teli prej 1,5 mm2. Nëse përdorni kabllo zbatues me rokele, hapni githmonë plotësisht të gjthë kabllon.

TÉ DHÉNAT TEKNIKE

Tensioni 230V~
Frekuenca 50Hz
Fuqia 800 W
Shpejtësia pa ngarkesë 0 - 3.000 /min
Norma e goditjes 0 - 48.000 /min
Klasa e mbrojtjes IP 20
Pesha 2.2 kg
Diametri maks. i+puntos
Dru25mm
Beton	13mm
Hekur	10mm

Vlerat e zhurmës
Presioni i tingullit (LpA)	91.7dB(A)
Fuqia akustike (LwA)	102.7dB(A)
Pasiguria (K)	3 dB(A)
Vlerat e vibrimit
Regjimi i shpimit me goditje, ah, ID	15.238 m/s2
Shpimi në metal, ah, ID	4.98m/s2
Pasiguria (K)	1.5m/s2

Perdorni mbrojtje per degjin.

Niveli vibrimit

Niveli i leshimit te vibriti i dekluar n e ketemanual perdorimi eshte matur ne perputhje me nje prove te standardizuar qe ejaculationne standardin EN 60745; ai mund te perdoret per te krahasuar nje vegel pune me njtjeter, dhe si njvleresim paraprak i ekspozimit ndaj vibrit kur vegla e punes perdoret per perdorimet e permendura;

Perdorimi i veglës SSE punës pér aplikime të tjera ose me aksesore të tjere ose jo të mirembajtur siç duhet mund të rrisë ndjeshem nivelin e ekspozimit;
Kohet kur vegla e punës fiket ose kur eshtë ne funksionim, por jo duke kryer punë realisht, mund te reduktojne ndjeshem nivelin e ekspozimit. Mbroni veten ndaj efekteve te vibrimit dukemirembajtur veglat e punës dhe aksesorët etyre,duke i mbajtur duart e ngrohta dhe duke organizuar menyren tuaj te punës.

DESCRIPTION (FIG. A)

Ky trapan me goditje eshte projektuar per hapjen e vrimave nedenru, metal dhe plastike, si dhe per hapjen e vrimave me goditje ne tulle dhe beton.

1. Cellesi ndezjes/fikjes
2. Butoni bilokimit
3. Roteza e rregullimit te shpejtesise
4. Celesi i nderrimit te drejtimit t errotullimit
5. Celesi caktimit per shpim / shpim me goditje
6. Mandrino
7. Dorezakryesore
8. Dorezandihmese

9. Kufizuesi thellesise

10. Bokulla e pasme
    11.Bokulla e perparme
    12.Drita treguese e energjis

KOMPLETIMI

Perpara kompletimit, fikni gjithmonepajisjen dhe shkeputni spinen elektrikenga rrjetielektrik.

Nderrimi dhe heqja e punctove teshpimit Fig.A-B

Pajisja ehte e pershtatshme per perdorim me.
puntot e meposhtme:

• Dru (HSS)
  Metal(HSS)
• Beton / murature (metal i forté)

Perpara se tenderroni puntot, hiqni fillimisht spinen e kordonit nga przy elektrike.

Kontrolloni rregullisht punctot gjateperdorimit.Puntot qe kanehumburmprehtesine duhet temprihen perseriose te zevendesohen.

• Hapni mandrinon (6) duke e rrotulluar bokullen e perparme (11) ne drejtimin orar, duke e mbajtur njekohesisht te palevizshme bokullen e pasme (10) ose duke e rrotulluar ate ne drejtimin kunderorar dhe futeni punton ne vrimen e mandrinos.
• Mbertheni punton duke rrotulluar bokullen e perparme (11) ne drejtimin kunderorar, duke e mbajtur njekohesisht te palevizshme bokullen e pasme (10) ose duke errotulluar ate n dejtimin orar.

Montimi dhe heqja e dorrez e ndihmese (fig. C) Montimi

• Lironi dorezën ndihmese (8).
  Rreshqitni dorezennidihmese (8) mbi mandrino (6).
• Ktheni dorezën ndihmëse (8) ne pozmiconin qëkérkoni.
• Shtréngoni dorezén ndihmese (8).

Heqja

• Lironi dorezën ndihmese (8).
• Hiqni dorezën ndihmese (8) nga mandrinoja (6).
• Shtrengoni dorezen ndihmese (8).

Montimi dhe heqja e kufizuesit te thellesise (fig.D)

Kufizuesi i thelesise perdoret per te percaktuar thelesine maksimale tshpimit.

PERDORIMI

Ndezja dhe fikja (fig. A)

• Per ta ndezur pajisjen, shtypni celesin e ndezjes/fikjes (1). Sa mē shumē tē shtypet celesi i ndezjes/fikjes (1), aq me e lartē ěshte shpejtësia e pajisjes.
• Per ta mbajtur pajisjen ndezur ne regjimin pa nderprerje, mbani shtypni celesin e ndezjes/ fikjes (1) dhe ne tne njegtten kohé shtypni butonine bllokimit (2).
• Per ta caktivizuar regjimin pa nderprerje, shtypni perseri celésin e ndezjes/fikjes (1).

Celesi nderrimit tredejtimit trrotullimit (fig.A)

Mos nderroni drejtimin errotullimit kur pajisja eshtene perdorim.

• Per rrotullim né drejtimin orar, rreshqitni celesin e nderrimit te drejtimit trrrotullimit (4) nga e majta.
• Per rrotullim ne drejtimin kunder orar, rreshqitni celésin e nderrimit te drejlimit terrotullimit (4) nga e djatha.

Vendosja es shpejtësisë maksimale të shipimit (fig. A)

Mos e vendosni shpejtësine kur pajisja ᵓshte né pērdorim.

• Rrotulloni rrotëzen erregullimit tē shpejtësisë (3)ne drejtimin orar pēr tē rritur shpejtësinë maksimale tē shpimit.
• Rrotulloni rrotezen erregullimit te shpejtësisë (3)ne drejtimin kunder orar per te ulur shpejtësinë maksimale te shipimit.

Caktimi i regjimit tepunés (fig. E)

Mos e ndryshoni regjimin e punës

• Vendosni gelesin (5) ne poziconin "A" per shipim normal.
• Vendosni Çelesin (5) ne poziónin “B” pēr shpim me goditje.

PASTRIMIDHE MIREMBAJTJA

Perpara pastrimit dhe mirmbajtjes, fikni giithmone pajisjen dhe shkeputni spinen elektrike nga rrjeti elektrik.

• Pastroni rregullisht trupin e pajisjes menjelecke tute.
• Mbani tê pastra pa pluhur dhe pa papasterti kanalet e ajrimit. Nese nevojitet, perdorni nje lecké tê bute tê lagesht per tê larguar pluhurin dhe papastertite nga kanalet e ajrimit.
• Pastroni rregullisht mandrinon che punton perte shmongur pasigurite gajte perdorimit.

GARANCIA

Shihni kushtet e garancise bashkelidhur.

MJEDISI

Eliminimi

Produkt, aksesoret dhe paketimi i tij duhet te ndahen me vete per një riciklim miqësor per mjedisin.

Mos i hidhni veglat elektrike tē punës né mbetjet familjare. Sipas direktivës evropiane 2012/19/BE per mbetjet nga pajisjet elektrike dhe elektronike dhe zbatimit të saj në legjislacionin kombëtar, veglat elektrike tē punës që nuk janë më të pērdorshme duhet të mblidhen të ndara dhe të eliminohenné një menyre miqësore per mjedisin.

CE
